BottomSheet详解

关系

  1. BottomSheet不是真正存在的类,而是一种称呼,表示该种控件类型,参照Google翻译,本文以下称之为“底页”,就是从屏幕底部弹出的工具条。与之对应是BottomSheetBehavior的行为类,它需要附属某个控件使用。该行为性质包括:
    • 可以从底部弹出
    • 可以上下拖拽布局
    • 可以单击淡黑色遮罩隐藏/关闭
  2. BottomSheetDialog继承Dialog,是一种对话框,它是拥有BottomSheetBehavior行为的对话框,从而实现从底部弹出和上下拉伸的效果。
  3. BottomSheetDialogFragment是包含BottomSheetDialog的片段(Fragment),所以它可以同时利用Fragment的特点和BottomSheet这一交互效果。

BottomSheetBehavior

使用

在xml布局文件中与CoordinatorLayout配合使用。如下设置后,NestedScrollView具有BottomSheetBehavior的性质,且一开始就显示在布局中,初始的显示高度为peekHeight值。背景没有淡黑色遮罩,可以上下拖拽。

  • 关键语句app:layout_behavior="@string/bottom_sheet_behavior"

  • NestedScrollView的子视图只能有一个。

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true">

    <android.support.v4.widget.NestedScrollView
        android:id="@+id/bottom_sheet"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        app:behavior_hideable="true"
        app:behavior_peekHeight="50dp"
        app:layout_behavior="@string/bottom_sheet_behavior">

        <!--内部布局-->

    </android.support.v4.widget.NestedScrollView>

</android.support.design.widget.CoordinatorLayout>
复制代码

上述代码中有两个属性值得注意。

  • app:behavior_hideable:当我们上下拖拽时,布局是否可以全部隐藏。如果设置为真,那么你向下滑完之后,布局会被隐藏起来,然后就滑不出来了。。。(除非你写了按钮之类的逻辑控制它的行为)所以要谨慎。
  • app:behavior_peekHeight:是当底页关闭的时候,底部我们能看到的高度,默认是0不可见。

获取行为

在布局文件中声明之后,就可以在代码中获取行为了。

// 获取视图
View = findViewById(R.id.bottom_sheet);
// 获取行为
BottomSheetBehavior behavior = BottomSheetBehavior.from(view);
复制代码

方法

行为的一些常用的方法。

方法名 用法示例 说明
setHideable setHideable(true) 对应app:behavior_hideable属性
setPeekHeight setPeekHeight(500) 对应app:behavior_peekHeight属性
setBottomSheetCallback / 设置监听回调
setState setState(BottomSheetBehavior.STATE_EXPANDED) 设置底页状态

BottomSheetCallback

底页的监听回调事件。

behavior.setBottomSheetCallback(new BottomSheetBehavior.BottomSheetCallback() {
	@Override
    public void onStateChanged(@NonNull View bottomSheet, int newState)
    {
        //监听BottomSheet状态的改变
    }
	@Override
    public void onSlide(@NonNull View bottomSheet, float slideOffset)
    {
        //监听拖拽中的回调,根据slideOffset可以做一些动画
    }
});
复制代码

底页行为一共有五种状态。

  • STATE_HIDDEN: 隐藏状态。默认是false,可通过app:behavior_hideable属性设置。

  • STATE_COLLAPSED: 折叠关闭状态。可通过app:behavior_peekHeight来设置显示的高度,peekHeight默认是0。

  • STATE_DRAGGING: 被拖拽状态

  • STATE_SETTLING: 拖拽松开之后到达终点位置(collapsed or expanded)前的状态。

  • STATE_EXPANDED: 完全展开的状态。

BottomSheetDialog

这是具有底页行为性质的对话框,不需要与CoordinatorLayout配合使用。弹出时,背景为出现一层淡黑色遮罩。需要相关逻辑控制它的弹出。

使用——布局文件

设计BottomSheetDialog内部的视图。Xml可以不用被CoordinatorLayout包裹,但是还是推荐实用推荐的滑动控件NestedScrollView

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.NestedScrollView
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <!-- 内部视图 -->

</android.support.v4.widget.NestedScrollView>
复制代码

使用——代码文件

使用上述的布局文件,假设名称为layout_bsd。可以获取行为实现自定义。要注意的是从视图的父视图((View)view.getParent())获取底页行为,否则会报错:

The view is not a child of CoordinatorLayout.

BottomSheetDialog dialog = new BottomSheetDialog(context);
View view = getLayoutInflater.inflate(R.layout.layout_bsd, null);
dialog.setContentView(view);
// 获取行为,用于自定义
BottomSheetBehavior behavior = BottomSheetBehavior.from((View)view.getParent());
dialog.show();
复制代码

BottomSheetDialogFragment

有两种用法。

  • 当作中装了一个底页对话框的Fragment。实际是与底页对话框的作用和使用方法是相同的。
  • 具有底页行为的Fragment

用法一——披着Fragment外衣的BottomSheetDialog

重写BottomSheetDialogFragment中的onCreateDialog方法。可以看到和上面BottomSheetDialog的代码是相同的。同样可以在中间获取行为用于自定义。要注意是子视图的扩充用到的是View.inflate的静态方法,否则会报错。

@Override
public Dialog onCreateDialog(Bundle savedInstanceState)
{
    BottomSheetDialog dialog = (BottomSheetDialog) super.onCreateDialog(savedInstanceState);
    View view = View.inflate(getContext(), R.layout.dialog_bottom_sheet, null);
    dialog.setContentView(view);
    mBehavior = BottomSheetBehavior.from((View) view.getParent());
    return dialog;
}
复制代码

用法二——真正的Fragment

重写BottomSheetDialogFragment中的onCreateView方法。代码与Fragment的常规写法相同。不过不好的一点是不容易获取行为。如果要强行获取行为的话,可以使用以下的代码。

@Override
public void onStart() {
	super.onStart();
    Dialog dialog = getDialog();

    if (dialog != null) {
        View bottomSheet = dialog.findViewById(R.id.design_bottom_sheet);
        bottomSheet.getLayoutParams().height = ViewGroup.LayoutParams.MATCH_PARENT;
    }
    View view = getView();
    view.post(() -> {
        View parent = (View) view.getParent();
        CoordinatorLayout.LayoutParams params = (CoordinatorLayout.LayoutParams) (parent).getLayoutParams();
        CoordinatorLayout.Behavior behavior = params.getBehavior();
        BottomSheetBehavior bottomSheetBehavior = (BottomSheetBehavior) behavior;
        bottomSheetBehavior.setPeekHeight(view.getMeasuredHeight());
        ((View)bottomSheet.getParent()).setBackgroundColor(Color.TRANSPARENT);
    });
}
复制代码

但是如果这两个方法都重写了,那么以onCreateView里的视图为准,onCreateDialog会被覆盖。

扩展:通过设置style实现圆角样式

如下设置好之后,在创建BottomSheetDialog时传入样式。

BottomSheetDialog dialog = new BottomSheetDialog(context, R.style.BottomSheetDialog);
复制代码
<!--styles.xml文件-->
<style name="BottomSheet" parent="Widget.Design.BottomSheet.Modal">
    <!--背景,顶部两个圆角-->
    <item name="android:background">@drawable/bg_bottom_sheet</item>
</style>
<style name="BottomSheetDialog" parent="Theme.Design.Light.BottomSheetDialog">
    <item name="android:windowIsFloating">false</item>
    <!--底部弹出条的样式(相当于背景)-->
    <item name="bottomSheetStyle">@style/BottomSheet</item>
    <!--状态栏颜色-->
    <item name="android:statusBarColor">@color/transparent</item>
    <!--导航条颜色-->
    <item name="android:navigationBarColor">@color/white</item>
</style>

<!--以下是@drawable/bg_bottom_sheet-->
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">
    <corners
        android:topLeftRadius="16dp"
        android:topRightRadius="16dp">
    </corners>
    <solid android:color="@android:color/white"/>
    <padding android:top="16dp"
        android:left="8dp"
        android:right="8dp" />
</shape>
复制代码

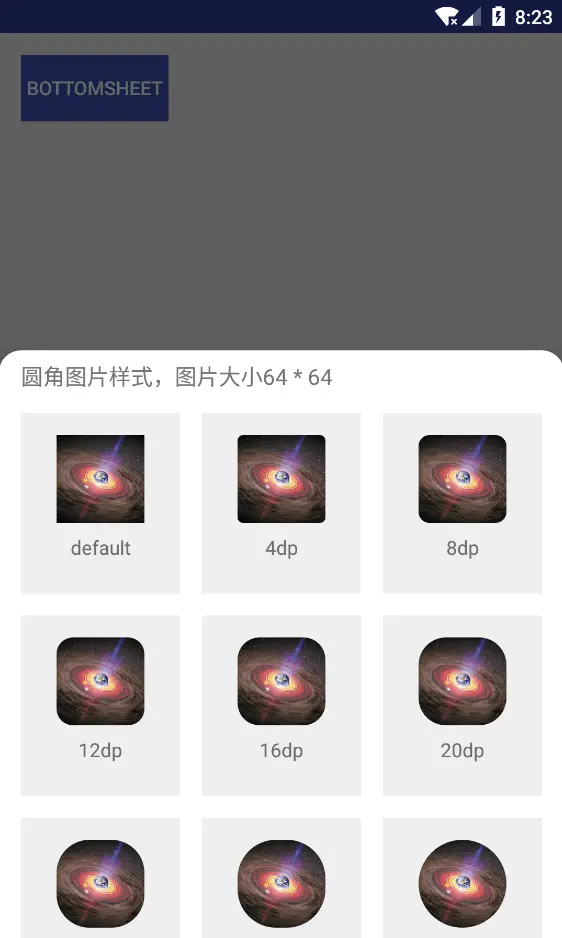

效果图

BottomSheet效果
