原创 zhanghao 百度App技术
1.多子view嵌套应用背景
百度App在17年的版本中实现2个子view嵌套滚动，用于Feed落地页(webview呈现文章详情 + recycle呈现Native评论)。原理是在外层提供一个UI容器（我们称之为”联动容器”）处理WebView和Recyclerview连贯嵌套滚动。
当时的联动容器对子view限制比较大，仅支持WebView和Recyclerview进行联动滚动，数量也只支持2个子View。
随着组件化进程的推进，为方便各业务解耦，对联动容器提出了更高的要求，需要支持任意类型、任意数量的子view进行联动滚动，也就是本文要阐述的多子view嵌套滚动通用解决方案。

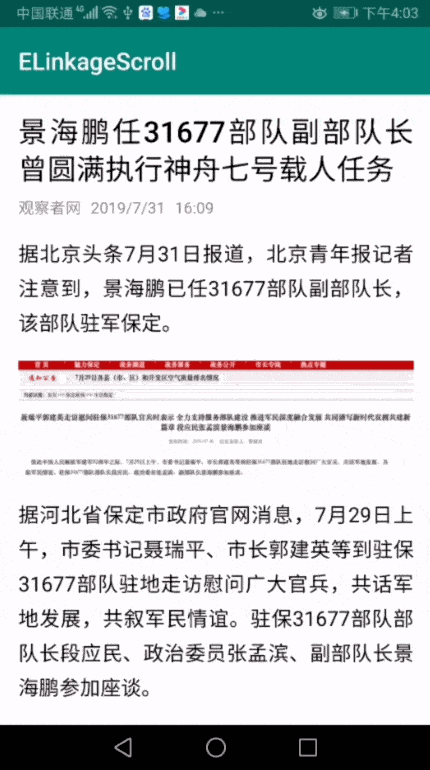

先直观感受下联动容器嵌套滚动的Demo效果：
2. 多子view嵌套实现原理
同大多数自定义控件类似，联动容器也需要处理子view的测量、布局以及手势处理。测量和布局对联动容器的场景来说非常简单，手势处理相对复杂些。
从demo效果可以看出，联动容器需要处理好和子view嵌套滑动问题。嵌套滑动的处理方案有两种
- 基于Google的NestedScrolling机制实现嵌套滑动；
- 是由联动容器内部处理和子view嵌套滑动的逻辑。

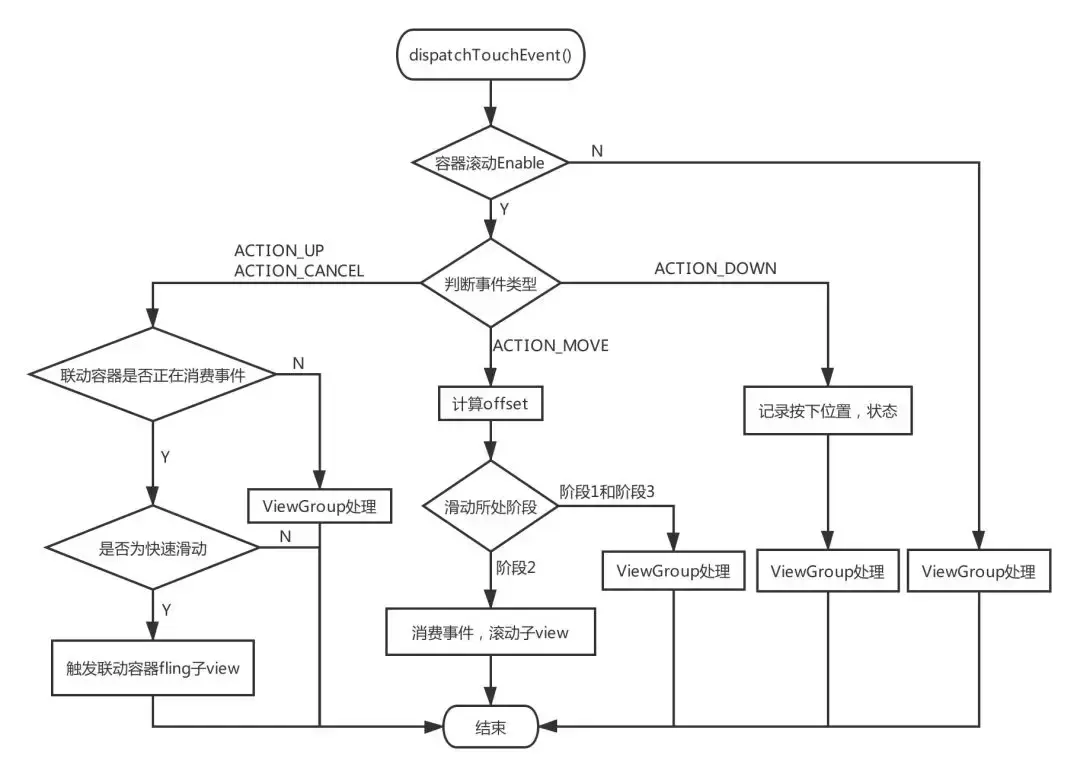

百度App早期版本的联动容器采用的方案2实现的，下图为方案2联动容器手势处理流程：
3. 核心逻辑
3.1 Google嵌套滑动机制

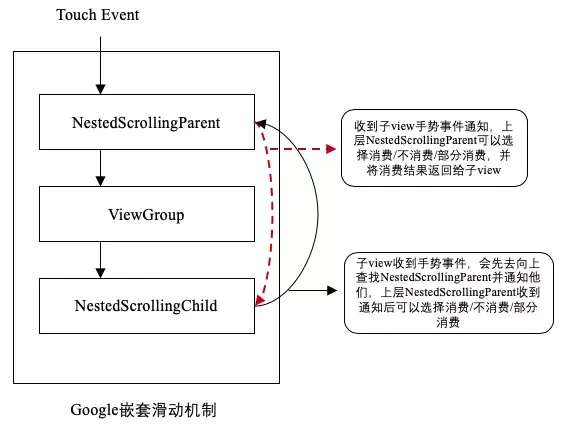

Google在Android 5.0推出了一套NestedScrolling机制，这套机制滚动打破了对之前Android传统的事件处理的认知，是按照逆向事件传递机制来处理嵌套滚动，事件传递可参考下图：
3.2 接口设计

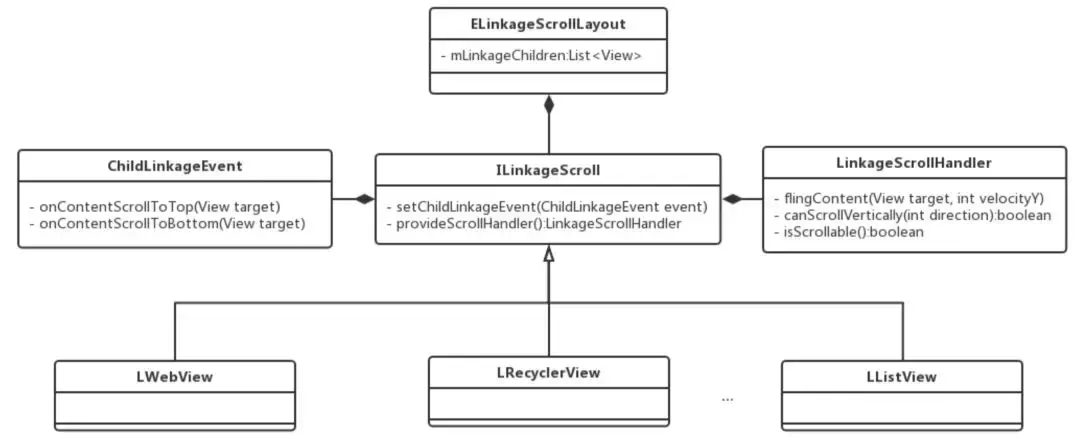

为了保证联动容器中子view的任意性，联动容器需提供完善的接口抽象供子view去实现。下图为联动容器暴露的接口类图：
LinkageScrollHandler接口中的方法联动容器会在需要时主动调用，以通知子view完成一些功能，比如：获取子view是否可滚动，获取子view滚动条相关数据等。
ChildLinkageEvent接口定义了子view的一些事件信息，比如子view的内容滚动到顶部或底部。当发生这些事件后，子view主动调用对应方法，这样联动容器收到子view一些事件后会做出相应的反应，保证正常的联动效果。
上面仅简单说明了下接口功能，想更加深入了解的同学请参考：github.com/baiduapp-te…
接下来我们详细分析下联动容器对手势处理细节，根据手势类型，将嵌套滑动分为两种情况来分析：1. scroll手势；2. fling手势；
3.3 scroll手势
先给出scroll手势处理的核心代码：
public class ELinkageScrollLayout extends ViewGroup implements NestedScrollingParent {
@Override
public void onNestedPreScroll(View target, int dx, int dy, int[] consumed) {
boolean moveUp = dy > 0;
boolean moveDown = !moveUp;
int scrollY = getScrollY();
int topEdge = target.getTop();
LinkageScrollHandler targetScrollHandler
= ((ILinkageScroll)target).provideScrollHandler();
if (scrollY == topEdge) { // 联动容器scrollY与当前子view的top坐标重合
if ((moveDown && !targetScrollHandler.canScrollVertically(-1))
|| (moveUp && !targetScrollHandler.canScrollVertically(1))) {
// 在对应的滑动方向上，如果子view不能垂直滑动，则由联动容器消费滚动距离
scrollBy(0, dy);
consumed[1] = dy;
}
} else if (scrollY > topEdge) { // 联动容器scrollY大于当前子view的top坐标，也就是说，子view头部已经滑出联动容器
if (moveUp) {
// 如果手指上滑，则由联动容器消费滚动距离
scrollBy(0, dy);
consumed[1] = dy;
}
if (moveDown) {
// 如果手指下滑，联动容器会先消费部分距离，此时联动容器的scrollY会不断减小，
// 直到等于子view的top坐标后，剩余的滑动距离则由子view继续消费。
int end = scrollY + dy;
int deltaY;
deltaY = end > topEdge ? dy : (topEdge - scrollY);
scrollBy(0, deltaY);
consumed[1] = deltaY;
}
} else if (scrollY < topEdge) { // 联动容器scrollY小于当前子view的top坐标，也就是说，子view还没有完全露出
if (moveDown) {
// 如果手指下滑，则由联动容器消费滚动距离
scrollBy(0, dy);
consumed[1] = dy;
}
if (moveUp) {
// 如果手指上滑，联动容器会先消费部分距离，此时联动容器的scrollY会不断增大，
// 直到等于子view的top坐标后，剩余的滑动距离则由子view继续消费。
int end = scrollY + dy;
int deltaY;
deltaY = end < topEdge ? dy : (topEdge - scrollY);
scrollBy(0, deltaY);
consumed[1] = deltaY;
}
}
}
@Override
public void scrollBy(int x, int y) {
// 边界检查
int scrollY = getScrollY();
int deltaY;
if (y < 0) {
deltaY = (scrollY + y) < 0 ? (-scrollY) : y;
} else {
deltaY = (scrollY + y) > mScrollRange ?
(mScrollRange - scrollY) : y;
}
if (deltaY != 0) {
super.scrollBy(x, deltaY);
}
}
}
onNestedPreScroll()回调是google嵌套滑动机制NestedScrollingParent接口中的方法。当子view滚动时，会先通过此方法询问父view是否消费这段滚动距离，父view根据自身情况决定是否消费以及消费多少，并将消费的距离放入数组consumed中，子view再根据数组中的内容决定自己的滚动距离。
代码注释比较详细，这里整体再做个解释：通过对子view的上边沿阈值和联动容器的scrollY进行比较，处理了3种case下的滚动情况。
第10行，当scrollY == topEdge时，只要子view没有滚动到顶或者底，都由子view正常消费滚动距离，否则由联动容器消费滚动距离，并将消费的距离通过consumed变量通知子view，子view会根据consumed变量中的内容决定自己的滑动距离。
第17行，当scrollY > topEdge时，也就是说当触摸的子view头部已经滑出联动容器，此时如果手指向上滑动，滑动距离全部由联动容器消费，如果手指向下滑动，联动容器会先消费部分距离，当联动容器的scrollY达到topEdge后，剩余的滑动距离由子view继续消费。

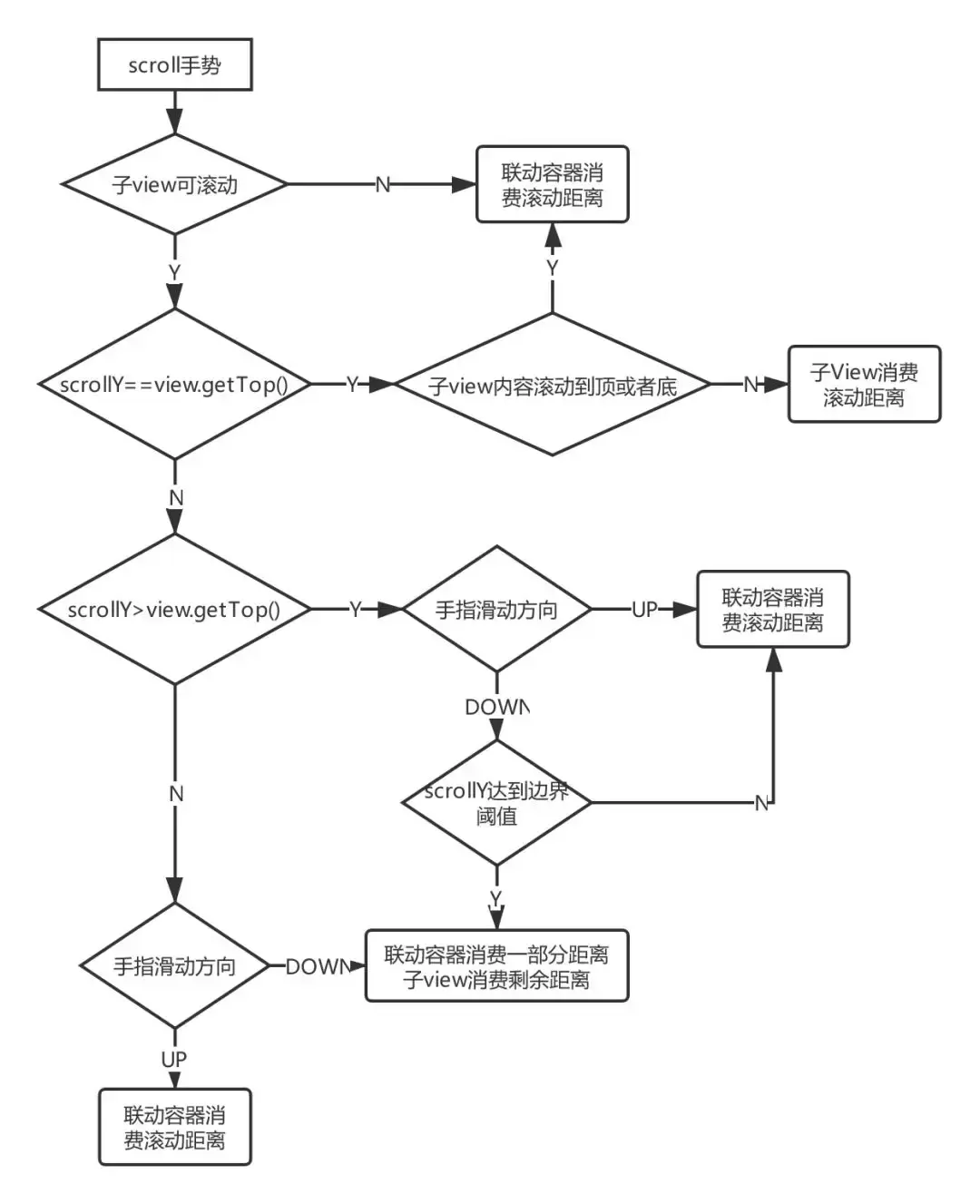

第32行，当scrollY < topEdge这个和上一个第17行判断类似，这里不做过多解释。scroll手势处理流程图如下：
3.4 fling手势

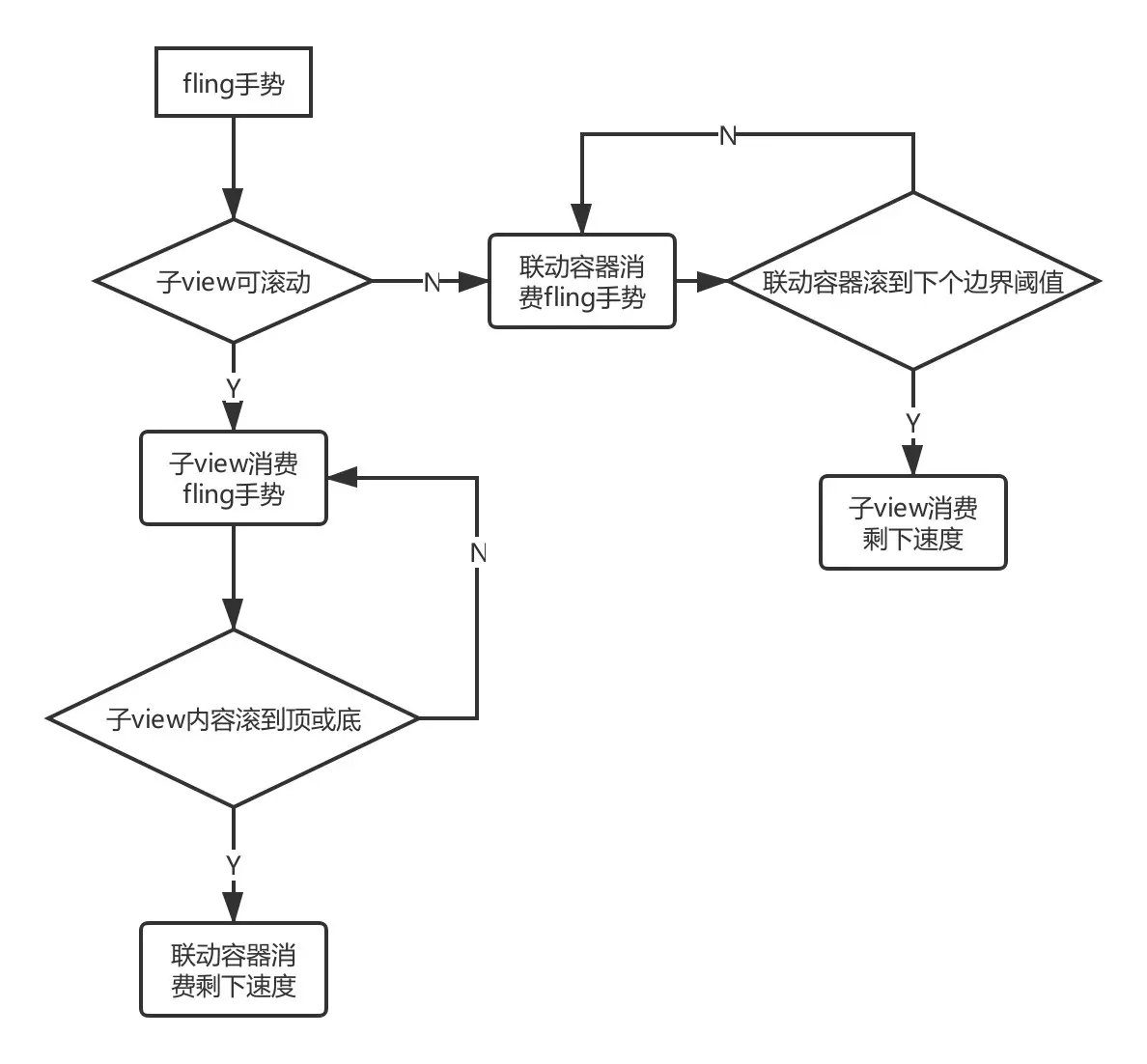

联动容器对fling手势的处理大致思路如下：如果联动容器的scrollY等于子view的top坐标，则由子view自身处理fling手势，否则由联动容器处理fling手势。
而且在一次完整的fling周期中，联动容器和各子view将会交替去完成滑动行为，直到速度降为0，联动容器需要处理好交替滑动时的速度衔接，保证整个fling的流畅行。接下来看下详细实现：
public class ELinkageScrollLayout extends ViewGroup implements NestedScrollingParent {
@Override
public boolean onNestedPreFling(View target, float velocityX, float velocityY) {
int scrollY = getScrollY();
int targetTop = target.getTop();
mFlingOrientation = velocityY > 0 ? FLING_ORIENTATION_UP : FLING_ORIENTATION_DOWN;
if (scrollY == targetTop) { // 当联动容器的scrollY等于子view的top坐标，则由子view自身处理fling手势
// 跟踪velocity，当target滚动到顶或底，保证parent继续fling
trackVelocity(velocityY);
return false;
} else { // 由联动容器消费fling手势
parentFling(velocityY);
return true;
}
}
}
onNestedPreFling()回调是google嵌套滑动机制NestedScrollingParent接口中的方法。当子view发生fling行为时，会先通过此方法询问父view是否要消费这次fling手势，如果返回true，表示父view要消费这次fling手势，反之不消费。
第6行根据velocityY正负值记录本次的fling的方向；
第7行，当联动容器scrollY值等于触摸子view的top值，fling手势由子view处理，同时联动容器对本次fling手势的速度进行追踪，目的是当子view内容滚到顶或者底时，能够获得剩余速度以让联动容器继续fling；
第12行，由联动容器消费本次fling手势。下面看下联动容器和子view交替fling的细节：
public class ELinkageScrollLayout extends ViewGroup implements NestedScrollingParent {
@Override
public void computeScroll() {
if (mScroller.computeScrollOffset()) {
int y = mScroller.getCurrY();
y = y < 0 ? 0 : y;
y = y > mScrollRange ? mScrollRange : y;
// 获取联动容器下个滚动边界值，如果达到边界值，速度会传给下个子view，让子view继续快速滑动
int edge = getNextEdge();
// 边界检查
if (mFlingOrientation == FLING_ORIENTATION_UP) {
y = y > edge ? edge : y;
}
// 边界检查
if (mFlingOrientation == FLING_ORIENTATION_DOWN) {
y = y < edge ? edge : y;
}
// 联动容器滚动子view
scrollTo(x, y);
int scrollY = getScrollY();
// 联动容器最新的scrollY是否达到了边界值
if (scrollY == edge) {
// 获取剩余的速度
int velocity = (int) mScroller.getCurrVelocity();
if (mFlingOrientation == FLING_ORIENTATION_UP) {
velocity = velocity > 0? velocity : - velocity;
}
if (mFlingOrientation == FLING_ORIENTATION_DOWN) {
velocity = velocity < 0? velocity : - velocity;
}
// 获取top为edge的子view
View target = getTargetByEdge(edge);
// 子view根据剩余的速度继续fling
((ILinkageScroll) target).provideScrollHandler()
.flingContent(target, velocity);
trackVelocity(velocity);
}
invalidate();
}
}
/**
* 根据fling的方向获取下一个滚动边界，
* 内部会判断下一个子View是否isScrollable，
* 如果为false，会顺延取下一个target的edge。
*/
private int getNextEdge() {
int scrollY = getScrollY();
if (mFlingOrientation == FLING_ORIENTATION_UP) {
for (View target : mLinkageChildren) {
LinkageScrollHandler handler
= ((ILinkageScroll)target).provideScrollHandler();
int topEdge = target.getTop();
if (topEdge > scrollY
&& isTargetScrollable(target)
&& handler.canScrollVertically(1)) {
return topEdge;
}
}
} else if (mFlingOrientation == FLING_ORIENTATION_DOWN) {
for (View target : mLinkageChildren) {
LinkageScrollHandler handler
= ((ILinkageScroll)target).provideScrollHandler();
int bottomEdge = target.getBottom();
if (bottomEdge >= scrollY
&& isTargetScrollable(target)
&& handler.canScrollVertically(-1)) {
return target.getTop();
}
}
}
return mFlingOrientation == FLING_ORIENTATION_UP ? mScrollRange : 0;
}
/**
* child view的滚动事件
*/
private ChildLinkageEvent mChildLinkageEvent = new ChildLinkageEvent() {
@Override
public void onContentScrollToTop(View target) {
// 子view内容滚动到顶部回调
if (mVelocityScroller.computeScrollOffset()) {
// 从速度追踪器中获取剩余速度
float currVelocity = mVelocityScroller.getCurrVelocity();
currVelocity = currVelocity < 0 ? currVelocity : - currVelocity;
mVelocityScroller.abortAnimation();
// 联动容器根据剩余速度继续fling
parentFling(currVelocity);
}
}
@Override
public void onContentScrollToBottom(View target) {
// 子view内容滚动到底部回调
if (mVelocityScroller.computeScrollOffset()) {
// 从速度追踪器中获取剩余速度
float currVelocity = mVelocityScroller.getCurrVelocity();
currVelocity = currVelocity > 0 ? currVelocity : - currVelocity;
mVelocityScroller.abortAnimation();
// 联动容器根据剩余速度继续fling
parentFling(currVelocity);
}
}
};
}
fling的速度传递分为：
- 从联动容器向子view传递；2. 从子view向联动容器传递。
先看速度从联动容器向子view传递。核心代码在computeScroll()回调方法中。第9行，获取联动容器下一个滚动边界值，如果达到下一个滚动边界值，联动容器需要将剩余速度传给下个子view，让其继续滚动。
第46行，getNextEdge()方法内部整体逻辑：遍历所有子view，将联动容器当前的scrollY与子view的top/bottom进行比较来获取下一个滑动边界。
第34行，当联动容器检测到滑动到下个边界时，则调用ILinkageScroll.flingContent()让子view根据剩余速度继续滚动。
再看速度从子view向联动容器传递，核心代码在第76行。当子view内容滚动到顶或者底，会回调onContentScrollToTop()方法或者onContentScrollToBottom()方法，联动容器收到回调后，在第86行和第98行，继续执行后续滚动。fling手势处理流程图如下：
4. 滚动条
4.1 Android系统的ScrollBar
对于内容可滚动的页面，ScrollBar则是一个不可或缺的UI组件，所以，ScrollBar也是联动容器必须要实现的功能。
好在Android系统对滚动条的抽象非常友好，自定义控件只需要重写View中的几个方法，Android系统就能帮助你正确绘制出滚动条。我们先看下View中的相关方法：
/**
* <p>Compute the vertical offset of the vertical scrollbar's thumb within the horizontal range. This value is used to compute the position
* of the thumb within the scrollbar's track.</p>
*
* <p>The range is expressed in arbitrary units that must be the same as the units used by {@link #computeVerticalScrollRange()} and
* {@link #computeVerticalScrollExtent()}.</p>
*
* @return the vertical offset of the scrollbar's thumb
*/
protected int computeVerticalScrollOffset() {
return mScrollY;
}
/**
* <p>Compute the vertical extent of the vertical scrollbar's thumb within the vertical range. This value is used to compute the length
* of the thumb within the scrollbar's track.</p>
*
* <p>The range is expressed in arbitrary units that must be the same as the units used by {@link #computeVerticalScrollRange()} and
* {@link #computeVerticalScrollOffset()}.</p>
*
* @return the vertical extent of the scrollbar's thumb
*/
protected int computeVerticalScrollExtent() {
return getHeight();
}
/**
* <p>Compute the vertical range that the vertical scrollbar represents.</p>
*
* <p>The range is expressed in arbitrary units that must be the same as the units used by {@link #computeVerticalScrollExtent()} and
* {@link #computeVerticalScrollOffset()}.</p>
*
* @return the total vertical range represented by the vertical scrollbar
*/
protected int computeVerticalScrollRange() {
return getHeight();
}
对于垂直Scrollbar，我们只需要重写computeVerticalScrollOffset()，computeVerticalScrollExtent()，computeVerticalScrollRange()这三个方法即可。Android对这三个方法注释已经非常详细了，这里再简单解释下：
computeVerticalScrollOffset()表示当前页面内容滚动的偏移值，这个值是用来控制Scrollbar的位置。缺省值为当前页面Y方向上的滚动值。
computeVerticalScrollExtent()表示滚动条的范围，也就是滚动条在垂直方向上所能触及的最大界限，这个值也会被系统用来计算滚动条的长度。缺省值是View的实际高度。
computeVerticalScrollRange()表示整个页面内容可滚动的数值范围，缺省值为View的实际高度。
需要注意的是：offset，extent，range三个值在单位上必须保持一致。
4.2 联动容器实现ScrollBar
联动容器是由系统中可滚动的子view组成的，这些子view(ListView、RecyclerView、WebView)肯定都实现了ScrollBar功能，那么联动容器实现ScrollBar就非常简单了，联动容器只需拿到所有子view的offset，extent，range值，然后再根据联动容器的滑动逻辑把所有子view的这些值转换成联动容器对应的offset，extent，range即可。接口设计如下：
public interface LinkageScrollHandler {
// ...省略无关代码
/**
* get scrollbar extent value
*
* @return extent
*/
int getVerticalScrollExtent();
/**
* get scrollbar offset value
*
* @return extent
*/
int getVerticalScrollOffset();
/**
* get scrollbar range value
*
* @return extent
*/
int getVerticalScrollRange();
}
LinkageScrollHandler接口在3.2小节解释过，这里不在赘述。这里面三个方法由子view去实现，联动容器会通过这三个方法获取子view与滚动条相关的值。下面看下联动容器中关于ScrollBar的详细逻辑：
public class ELinkageScrollLayout extends ViewGroup implements NestedScrollingParent {
/** 构造方法 */
public ELinkageScrollLayout(Context context, AttributeSet attrs, int defStyleAttr) {
// ...省略了无关代码
// 确保联动容器调用onDraw()方法
setWillNotDraw(false);
// enable vertical scrollbar
setVerticalScrollBarEnabled(true);
}
/** child view的滚动事件 */
private ChildLinkageEvent mChildLinkageEvent = new ChildLinkageEvent() {
// ...省略了无关代码
@Override
public void onContentScroll(View target) {
// 收到子view滚动事件，显示滚动条
awakenScrollBars();
}
}
@Override
protected int computeVerticalScrollExtent() {
// 使用缺省的extent值
return super.computeVerticalScrollExtent();
}
@Override
protected int computeVerticalScrollRange() {
int range = 0;
// 遍历所有子view，获取子view的Range
for (View child : mLinkageChildren) {
ILinkageScroll linkageScroll = (ILinkageScroll) child;
int childRange = linkageScroll.provideScrollHandler().getVerticalScrollRange();
range += childRange;
}
return range;
}
@Override
protected int computeVerticalScrollOffset() {
int offset = 0;
// 遍历所有子view，获取子view的offset
for (View child : mLinkageChildren) {
ILinkageScroll linkageScroll = (ILinkageScroll) child;
int childOffset = linkageScroll.provideScrollHandler().getVerticalScrollOffset();
offset += childOffset;
}
// 加上联动容器自身在Y方向上的滚动偏移
offset += getScrollY();
return offset;
}
}
以上就是联动容器实现ScrollBar的核心代码，注释也非常详细，这里再重点强调几点：
系统为了提高效率，ViewGroup默认不调用onDraw()方法，这样就不会走ScrollBar的绘制逻辑。所以在第6行，需要调用setWillNotDraw(false)打开ViewGroup绘制流程；
第16行，收到子view的滚动回调，调用awakenScrollBars()触发滚动条的绘制；
对于extent，直接使用缺省的extent，即联动容器的高度；
对于range，对所有子view的range进行求和，最后得到值即为联动容器的range；
对于offset，同样先对所有子view的offset进行求和，之后还需要加上联动容器自身的scrollY值，最终得到的值即为联动容器的offset。
大家可以返回到文章开头，再看下Demo中滚动条的效果，相比于市面上其它使用类似联动技术的App，本文对滚动条的实现非常接近原生了。
5. 注意事项
联动容器执行fling操作时，借助OverScroller工具类完成的。代码如下：
private void parentFling(float velocityY) {
// ... 省略了无关代码
mScroller.fling(0, getScrollY(),
0, (int) velocityY,
0, 0,
Integer.MIN_VALUE, Integer.MAX_VALUE);
invalidate();
}
借助OverScroller.fling()方法完成联动容器的fling行为，这段代码在小米手机上运行联动会出现问题，mScroller.getCurrVelocity()一直是0。
原因是小米手机Rom重写了OverScroller，当fling()方法第三个参数传0时，OverScroller.mCurrVelocity一直为NaN，导致无法计算出正确剩余速度。
为了解决小米手机的问题，我们需要将第三个参数传个非0值，这里给1即可。
private void parentFling(float velocityY) {
// ... 省略了无关代码
mScroller.fling(0, getScrollY(),
1, (int) velocityY,
0, 0,
Integer.MIN_VALUE, Integer.MAX_VALUE);
invalidate();
}
6. 总结
多子view嵌套实现原理并不复杂，对手势处理的边界条件比较琐碎，需要来回调试完善，欢迎业内的朋友一起交流学习。
Sample地址: github.com/baiduapp-te…
