疫情大屏优化-ECharts 地图下钻功能实现

6,950

最近在网络上看到了很多地图下钻的文章,感觉都很不错,正好自己也在研究这部分知识,就想着把下钻这个功能结合到疫情大屏中来,这样就能够更好的展示不同省份的疫情信息了。废话不多说,直接来干货!

下钻功能思路

我这里还是使用 ECharts 来处理,有一个 API 是 registerMap,可以用来生成地图。它有两个比较重要的参数,mapName 和 geoJson。

mapName 顾名思义,就是该注册地图的名称。
而对于 geoJson 呢,需要是 GeoJson 格式的数据,具体格式可以参见 http://geojson.org/。说白了就是包含了经纬度信息和地理名称的 json 数据,这种数据很多网站都有提供,我选取了如下的网站获取

https://data.jianshukeji.com/geochina/tianjin.json

可以看出,只要替换 json 名称,如:tianjin,就可以获取到天津对应的 geojson 数据。

下面就是正常的绘制地图了,只需要注意把 mapType 设置为前面注册的地图名称即可。

后台数据准备

由于现在要展示各个市级别的数据,那么我们就需要重新准备下后台的数据接口,把各省的地级市信息捞取出来,注意对于直辖市需要特殊处理

def get_chart_city_map_data():
    city_map_dict = {}
    map_data = json.loads(rd.get('trend'))
    city_data = map_data['data']['areaTree'][0]
    special = ['北京''天津''上海''重庆''香港''澳门']
    for data in city_data['children']:
        city_list = []
        if data['name'in special:
            for inner_data in data['children']:
                if '区' in inner_data['name']:
                    city_list.append({'name': inner_data['name'], 'value': inner_data['total']['confirm']})
                else:
                    city_list.append({'name': inner_data['name'] + '区''value': inner_data['total']['confirm']})
        else:
            for inner_data in data['children']:
                city_list.append({'name': inner_data['name'], 'value': inner_data['total']['confirm']})
        city_map_dict[data['name']] = city_list
    return city_map_dict

然后统一到一个接口中返回

@app.route('/get_map_data')
def get_map_data():
    map_data = get_chart_map_data()
    city_data = get_chart_city_map_data()
    return jsonify({'country': map_data, 'city': city_data})

前端功能实现

下面我们来根据思路编写前端代码,首先在中国地图上设置点击事件,更加当前点击的省份信息来请求 geojson 数据并注册地图。

mapChart.on('click'function (params{//点击事件
                if (params.name in provinces) {
                    $.getJSON('https://data.jianshukeji.com/geochina/' + provinces[params.name] + '.json'function (jsondata{
                        echarts.registerMap(params.name, jsondata);
                        var d = [];
                        for (var i = 0; i < jsondata.features.length; i++) {
                            d.push({
                              name: jsondata.features[i].properties.name
                              })
                          }
                            renderMap(params.name, data)
                    })
                }
            })

接下来就是 renderMap 函数,其实就是正常的绘制地图代码

function renderMap (map, data{
            // 初始化绘制省市地图配置
            var cityMapContainer = document.getElementById('map_1');
            var myMapChart = echarts.init(cityMapContainer);
            option.title = {
                text: map + '疫情地图',
                subtext'点击标题返回全国地图',
                triggerEventtrue
            };
            option.tooltip = {
                    trigger'item'
                };
            option.visualMap = {
                min0,
                max1500,
                showfalse,
                left'right',
                top'bottom',
                text: ['高''低'], // 文本,默认为数值文本
                calculable: true,
                textStyle: {
                    color'#fff'
                }
            };
            option.series = [
              {
                name'确诊人数',
                type'map',
                mapType: map,
                roamfalse,
                data: data['city'][map],
                label: {
                    showtrue,
                    emphasis: {//对应的鼠标悬浮效果
                        show: false,
                        textStyle:{color:"#800080"}
                    }
                },
                itemStyle: {
                    normal: {
                        borderWidth.5,//区域边框宽度
                        borderColor: '#002097',//区域边框颜色
                        areaColor:"#4c60ff",//区域颜色
                    },
                    emphasis: {
                        borderWidth.5,
                        borderColor'#4b0082',
                        areaColor:"#ffdead",
                    }
                }
              }
            ];
            // 渲染地图
            myMapChart.setOption(option);
            myMapChart.on('click'function (params{
                if (params.componentType == 'title') {
                    mymap(local_var)
                }
            })
        }

这里又做了一个判断,如果用户点击标题,则会调用创建中国地图的函数,以此来达到返回全国地图的效果!

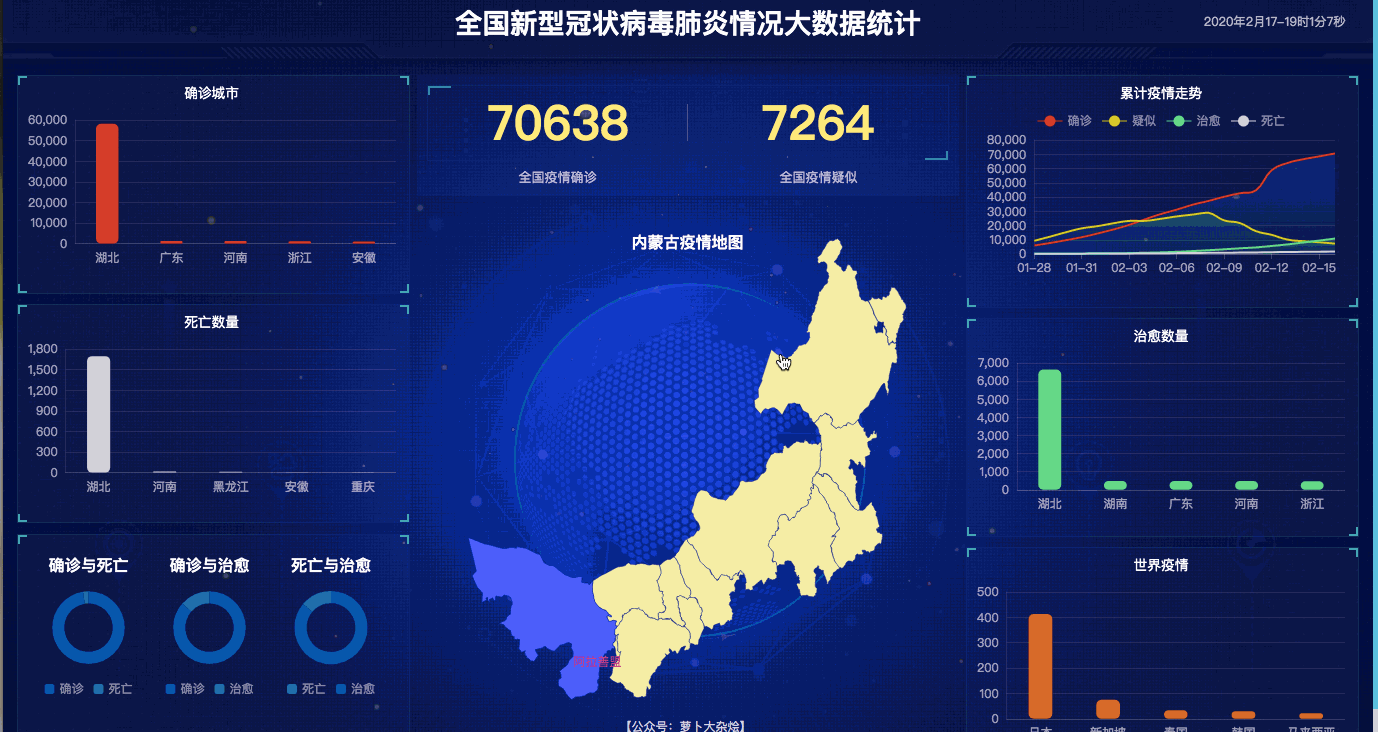

最后我们来看下效果图,由于从 geojson 拿到的数据和从网上接口拿到的地级市名称不尽相同,所以有一些地级市的数据无法显示,暂时还没有很好的解决办法,无奈!
