最近和一家公司在谈一个项目合作,他们公司主要是做油田相关设备的，比如油罐车、压力车、泵车等。

我的印象中只要和石油相关的企业，就感觉和钱挨得好近，😄 。

他们老板看了我们公司的三维产品后，大为赞叹。惊呼，我们油田的管理最好也能上一套这样的三维系统。

油田行业的三维可视化项目，我们之前没有做过相关的行业，但是在三维可视化方面，我们经验还是挺多的，比如数据中心、医院、学校等三维可视化项目，还包括智慧园区、智慧城市、智慧小镇的方向的等三维可视化。

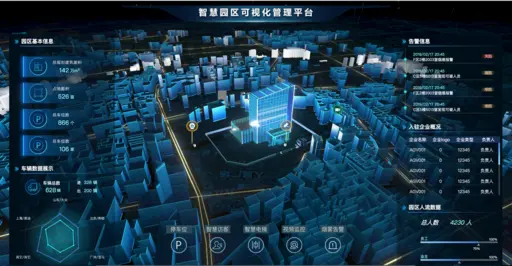

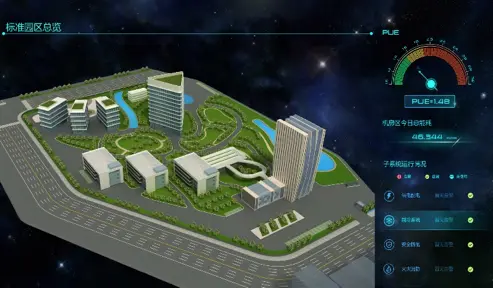

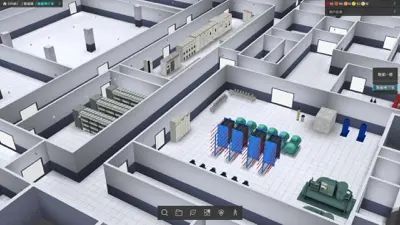

下面先上几张三维可视化的图瞅瞅：

虽然我们没有直接做过油田的三维可视化，但是有了以上三维方案的技术积累，这事做起来就不会太难。

其实客户的需求，并不是就某个油田场景进行三维可视化的场景搭建。而是要做一个油田三维的布局工具，通过布局工具，可以自由搭建不同的油田场景。

这比直接搭建一个三维的场景要难许多。

所谓万事开头难，难在不开头。天下事有难易乎，干就完了。

在商务人员和客户确立合同，正式立项后，我们的设计小姐姐，开发小哥哥，都各司其职,下边就讲一下项目的大概内容。

搭建模型库

第一步要做的就是建模，设计组使用3D建模工具 3d max或者c4d 进行油田设备模型的建模。建模后，导出后缀为obj或者gltf格式文件，这两种格式是我们三维渲染引擎支持的最好的文件格式。

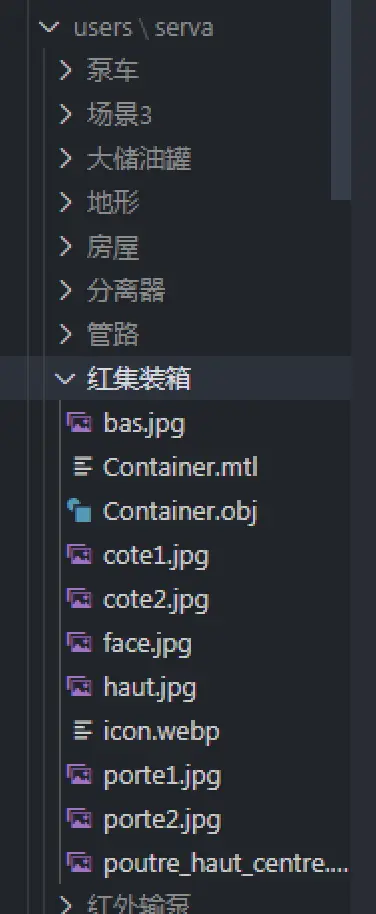

建模后的所有模型文件，最终会放到后端的模型库，模型库的管理目录如下图所示：

加载模型

加载模型可使用引擎模型的加载函数进行模型加载，比如obj模型加载，示例代码如下：

new mono.OBJMTLLoader().load( 'yaliche.obj', 'yaliche.mtl', '',  (node)=> {
    node.type = 'obj';
    box.addByDescendant(node);
  },
);

上面加载了一个压力车的模型，加载模型是一个异步的过程，所以会有一个回调函数，加载完成之后，在回调函数中，把模型文件生成的三维对象加入到场景容器box之中，加入之后，场景中就会显示我们的三维对象，如下图所示：

搭建编辑器框架

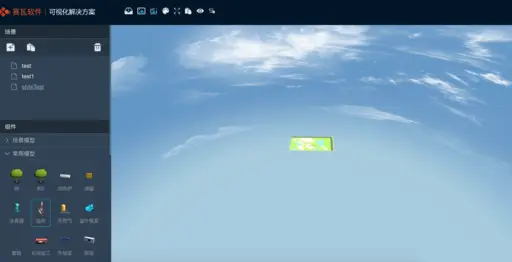

在和设计组、开发组一起探讨之后，我们编辑器的框架和视图初步设计出来了，大致样子如下：

视图左上角是我们的logo，上方是工具栏。左侧分为场景区和组件区，场景区是创建三维场景的列表，组件区主要是模型列表，同时还有些echarts图表组件。

中间部分是三维场景呈现区。

对于这个页面布局，我想不用做太多技术上的阐述，基本上会一点前端开发的人员都可以实现类似的效果。

<div class="layui-layout layui-layout-admin">
      <div class="layui-side layui-bg-black" id="leftTreeWrap">
        <div class="layui-side-scroll">
          <div class="layui-collapse" id="leftTree">
            <div class="sceneTreeWrap">
              <div class="groupTitle">
                场景
              </div>

            </div>
            <div class="groupTitle">
              组件
            </div>

            <div id="modelGroupWrap">
              <!-- <div class="layui-colla-item modelGroup not-select" id="groundWrap">
                <h2 class="layui-colla-title"><span>场景模型</span></h2>
                <div class="layui-colla-content" id="groundTree">
                  <div class="tree-wrap"></div>
                </div>
              </div> -->
            </div>
          </div>
        </div>
      </div>
      <div class="layui-body">
        <div class="toolbar">
          <div class="temporaryTool"></div>
        </div>
        <div class="app" tabindex="0">
          <canvas id="monoCanvas"></canvas>
        </div>
      </div>

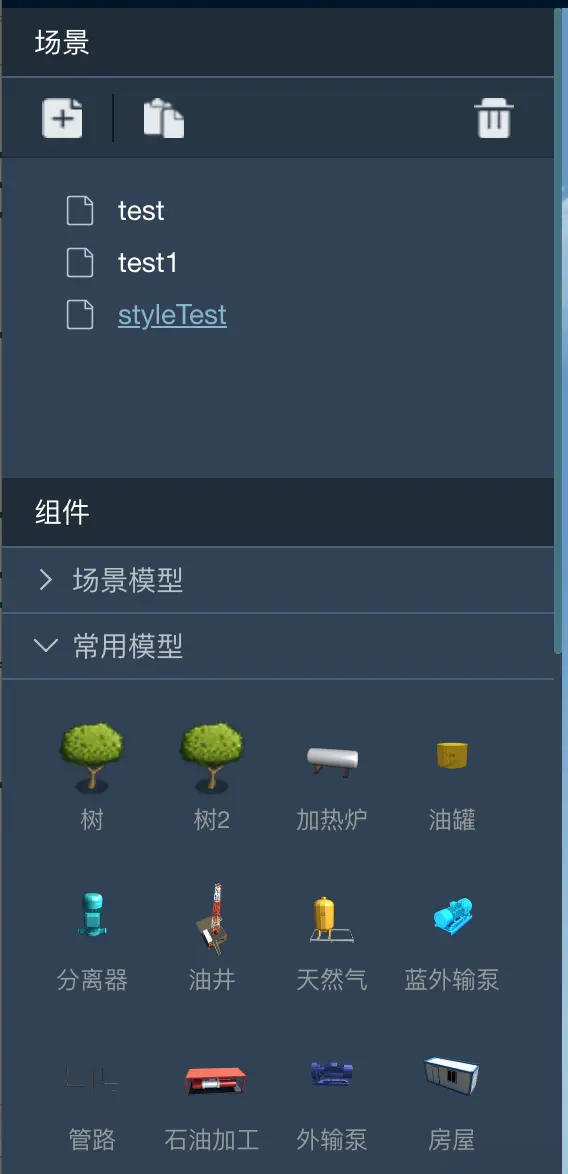

左侧边栏包括两个部分，一个是场景列表，一个是模型列表。场景列表是树组件，模型列表是手风琴组件，如下图所示：

模型列表的创建过程是这样的，首先从后端获取所有的模型：

 getComponentTree({ params: { owner: user } }, '同步云端组件树失败').then((res) => {
      if (res) {
        const treeData = res.data.data;
        treeData.forEach(({ data }) => {
          this.appendModelBtn(data, true);
        });
        // this.renderTreeDom(res.data.data);
      }
    });

通过每个模型创建模型对于的button，函数是appendModelBtn，如下：

 appendModelBtn(modelData, isNew) {
    const domWrap = this.groupDom[modelData.group];
    if (!domWrap) {
      console.log('缺少该类型对应的组', modelData.group);
      if (modelData.category === 'skyBox') {
        modelData.isNew = true;
        skyData.push({ modelData });
      }
    } else {
      domWrap.querySelector('.tree-wrap').appendChild(this.createModelBtnDom(modelData, isNew));
    }
  }

需要注意的，每个模型按钮都需要有drag and drop的功能。在模型按钮上需要监听drag 或者dragstart事件，这个被封装到一个独立的类Dragger.js里面，在该类中专门处理了dragstart事件：

 addDragger(parent, subClass, option) {
    parent.addEventListener('dragstart', (e) => {
      let target = null;
      //  拿到冒泡的所有元素
      const path = eventPath(e);
      for (let i = 0; i < path.length; i += 1) {
        if (path[i].classList && path[i].classList.contains(subClass)) {
          target = path[i];
          break;
        }
      }
...
}

中间区域是三维呈现区域。首先创建一个Network3D对象，Network3D对象是封装的三维呈现页面，其底层是由canvas组成的，并使用webgl技术进行三维渲染。下面是创建Network3D的代码：

 const network = new mono.Network3D(box, null, 'monoCanvas');
    network.mode = 'editor';
    window.network = network; // todo
    this.network = network;
    network.bindApp(this);
    network.setRenderSelectFunction(() => false);
    make.Default.path = './static/myModellib/';

    network.setClearColor(0, 0, 0);
    network.setClearAlpha(0);

创建对象之后，让network可以和中间区域的大小自适应:

 mono.Utils.autoAdjustNetworkBounds(
      network,
      document.querySelector('.app'),
      'clientWidth',
      'clientHeight',
    );

其中network上的box对象用于管理要加载的三维对象模型。前面说过在模型列表上增加了drag事件，模型列表上的模型，通过拖拽可以添加到network对象上去，因此在network上面也需要添加对应的事件来添加对象：

 onup: (e) => {
        if (!this.sceneTree.senceId && !window.debug) {
          layui.layer.msg('请先创建或选择场景', {
            time: 2000,
          });
          return;
        }
        //  鼠标不在画布内的时候不创建
        if (isPosInCanvas(network, e)) {
          network.createElement({
            e,
            configString,
            senceId: this.sceneTree.senceId,
          });
        }
      },

当模型从左侧模型列表拖拽到network对象后，鼠标mouseup事件后，创建模型实例：

 network.createElement({
            e,
            configString,
            senceId: this.sceneTree.senceId,
          });

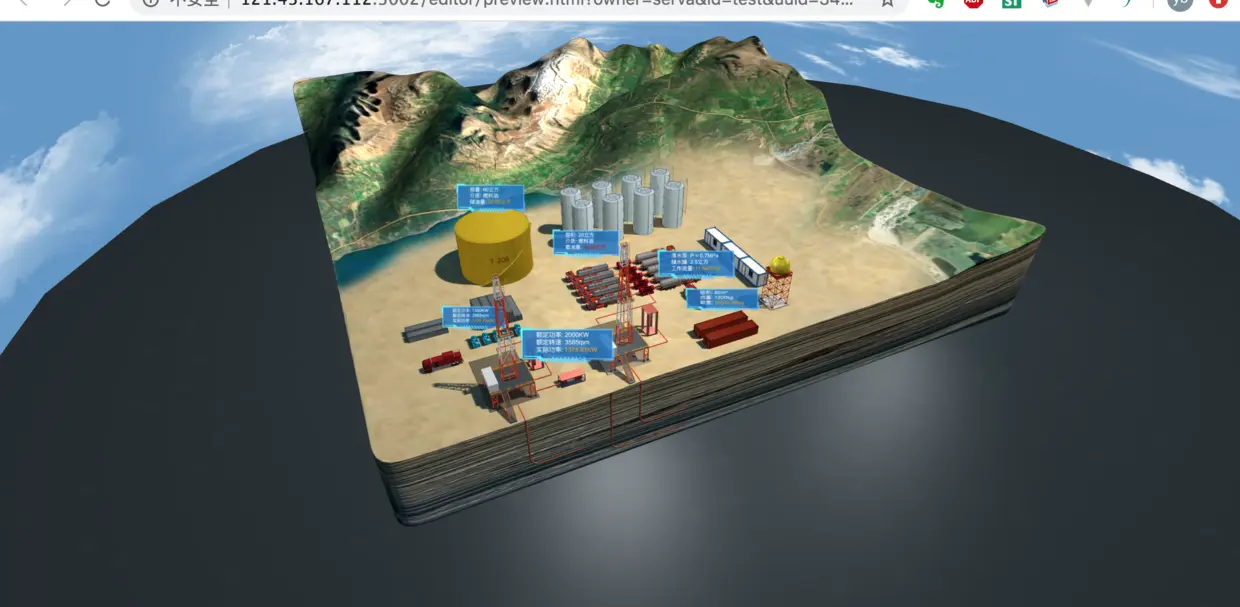

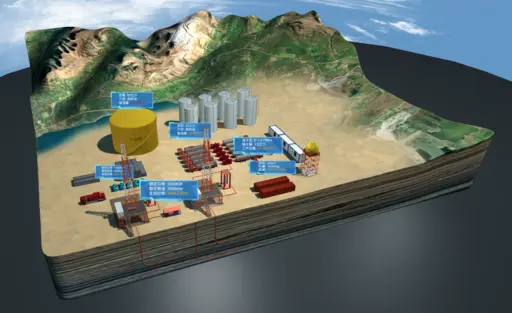

到目前为止，已经完成了整个模型列表加载，模型拖拽创建模型实例的过程。比如最终通过拖拽的油田场景如下所示：

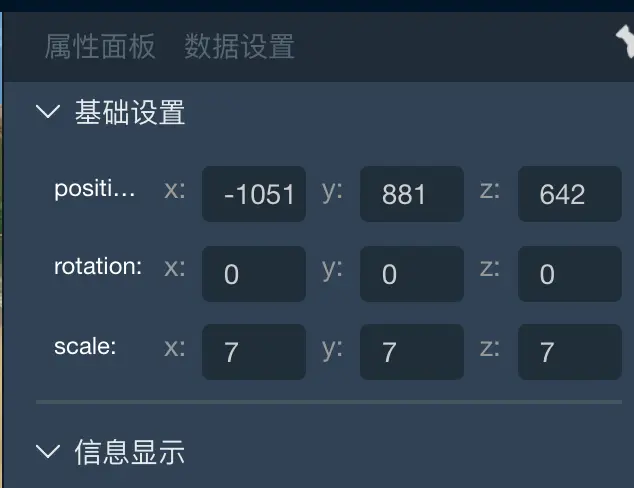

在3d场景中，需要调整三维模型的位置、旋转角度和缩放比例，可以通过属性面板来调整：

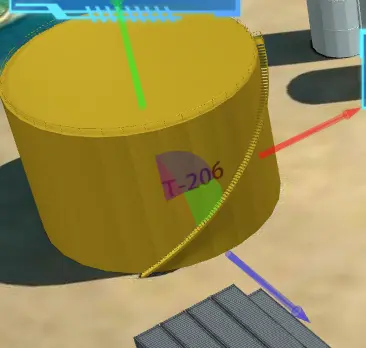

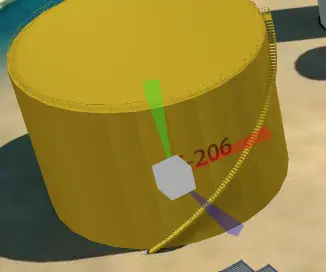

也可以通过三维编辑功能直接在三维场景中对模型进行调整标记，要使用调整编辑功能，只需要加入如下这行代码即可：

 const editInteraction = new mono.EditInteraction(network);
    editInteraction.setScaleable(false);
    editInteraction.setRotateable(false);
    editInteraction.setTranslateable(true);
    editInteraction.setDefaultMode('');

    network.setInteractions([...network.getInteractions(), editInteraction]);

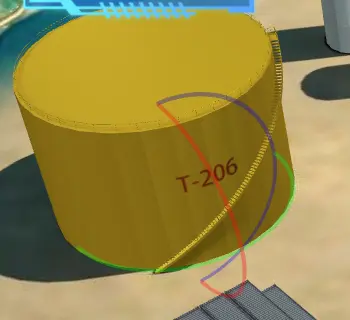

EditInteraction类用于调整模型的位置、旋转角度和缩放比例。通过键盘可以调整EditInteraction当前要调整的是那个属性：

case 82: // r 在有选中element时，切换操作为旋转
          if (this.network.getIsMonoElement(this.network.currComponent)) {
            const editInteraction = this.network.getInteractions()[2];
            editInteraction.setScaleable(false);
            editInteraction.setRotateable(true);
            editInteraction.setTranslateable(false);
          }
          break;
        case 84: // t 在有选中element时，切换操作为移动
          if (this.network.getIsMonoElement(this.network.currComponent)) {
            const editInteraction = this.network.getInteractions()[2];
            editInteraction.setScaleable(false);
            editInteraction.setRotateable(false);
            editInteraction.setTranslateable(true);
          }
          break;
        case 89: // y 在有选中element时，切换操作为缩放
          if (this.network.getIsMonoElement(this.network.currComponent)) {
            const editInteraction = this.network.getInteractions()[2];
            editInteraction.setScaleable(true);
            editInteraction.setRotateable(false);
            editInteraction.setTranslateable(false);
          }
          break;
