六边形架构

1. 概述

六边形架构(Hexagonal Architecture), 又叫做端口适配器模式(Ports & Adapters),是由 Alistair Cockburn2005年提出的。

意图

Allow an application to equally be driven by users, programs, automated test or batch scripts, and to be developed and tested in isolation from its eventual run-time devices and databases.

允许应用程序同样由用户,程序,自动化测试或批处理脚本驱动,并与最终的运行时设备和数据库隔离开发和测试。

英语好的,可以看一下下面原文(我英语极差,在翻译下阅读的,可能有误,忘指出):

  1. Hexagonal architecture

  2. Alistair 的视频

  3. Hexagonal Architecture: three principles and an implementation example

动机

为什么会出现六边形架构?

多年来,软件应用程序的最大缺陷之一是业务逻辑渗透到用户界面代码中。 这引起的问题有三个方面:

  1. 首先,无法使用自动化测试套件对系统进行完整的测试,因为需要测试的部分逻辑依赖于经常变化的视觉细节,例如字段大小和按钮位置。

  2. 出于完全相同的原因,不可能从人工驱动的系统转换为批处理运行的系统。

  3. 出于同样的原因,当程序耦合度逐渐增高时,很难或不可能允许该程序被另一个程序驱动。

在许多组织中反复尝试的解决方案是在体系结构中创建一个新层,并保证这次确实没有将业务逻辑放入新层中。 但是,由于没有机制来检测何时发生违反该承诺的情况,该组织发现,几年后,新层被业务逻辑弄得乱七八糟,旧问题又出现了。

我们知道,电脑与周边设备是通过端口与驱动(适配器)交互的,且只需要有相应的驱动,端口可以和不同的设备进行交互。六边形架构关注的是“外部”和“内部”的差别,内部业务逻辑(Application)与外设(APP,WEB,数据库等)完全隔离,仅通过Adapter 进行交互。

2. 架构思想

六边形架构是基于三个原则和技术的:

  • Explicitly separate Application, Domain, and Infrastructure
  • Dependencies are going from Application and Infrastructure to the Domain
  • We isolate the boundaries by using Ports and Adapters
  1. 明确区分应用程序,领域和基础结构三个层
  2. 依赖关系是从应用程序和基础结构再到领域
  3. 使用端口和适配器隔离它们的边界

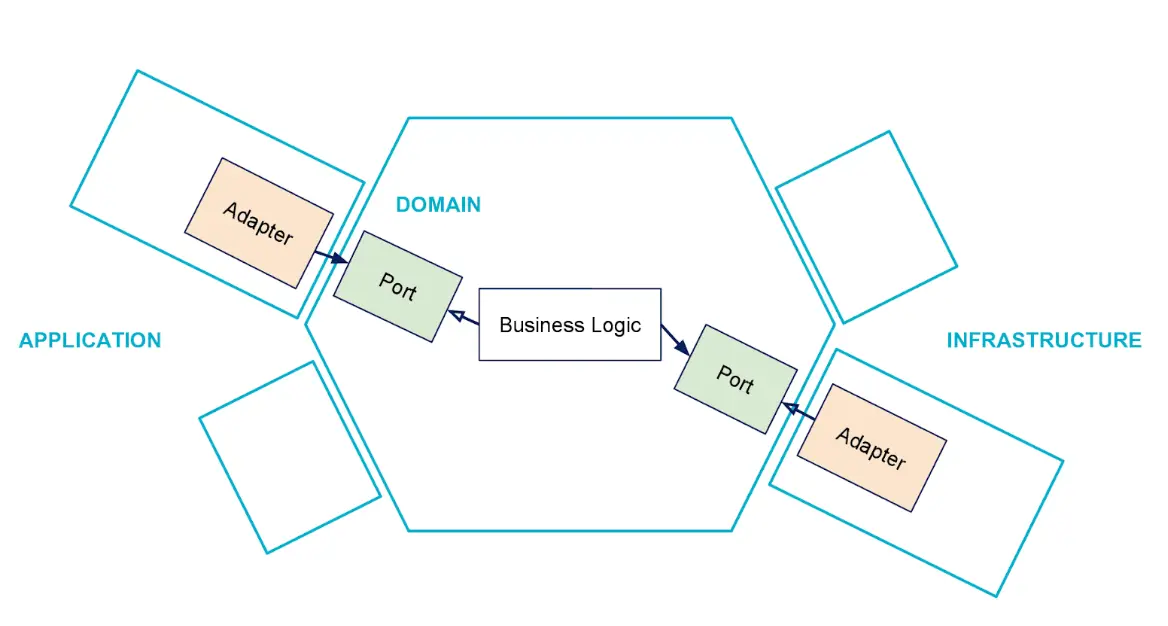

第一个原则:分层

应用程序端(Application):这是用户或外部程序将与应用程序进行交互的一面。API 的 HTTP 路由,JSON 序列化都在这里,有点类似于 MVC 的 controller 层。

领域(Domain):左右两端隔离的部分,它包含所有涉及并实现业务逻辑的代码。

基础架构(Infrastructure):在这里我们可以找到您的应用程序需要什么,它可以驱动什么工作。它包含基本的基础结构详细信息,例如与数据库交互的代码,对文件系统的调用或处理对您依赖的其他应用程序的 HTTP 调用的代码。

第二个原则:依赖关系进入域

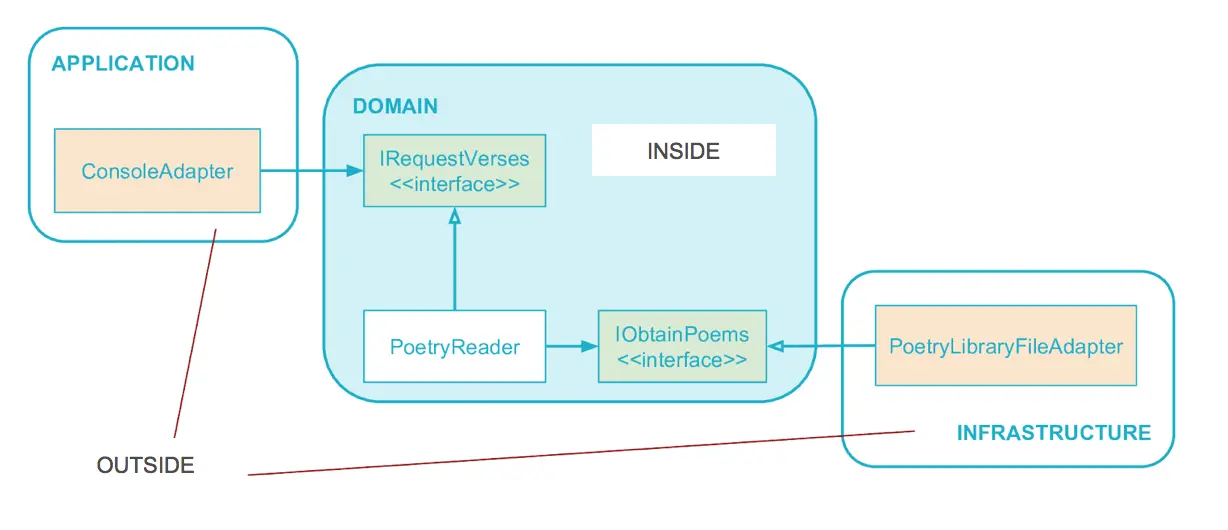

简单的说,一切都依赖于 Domain,而 Domain 不依赖于任何东西。Alistair Cockburn 坚持内部和外部之间的这种划分,这比应用程序基础结构之间的差异更具结构性,可以解决最初的问题。

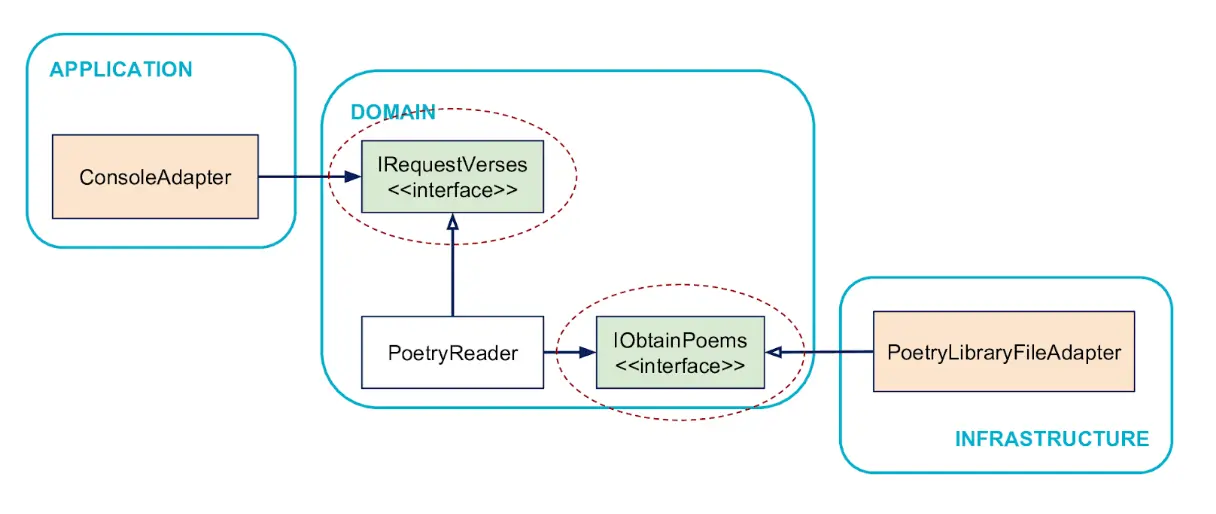

第三个原则:边界与接口隔离

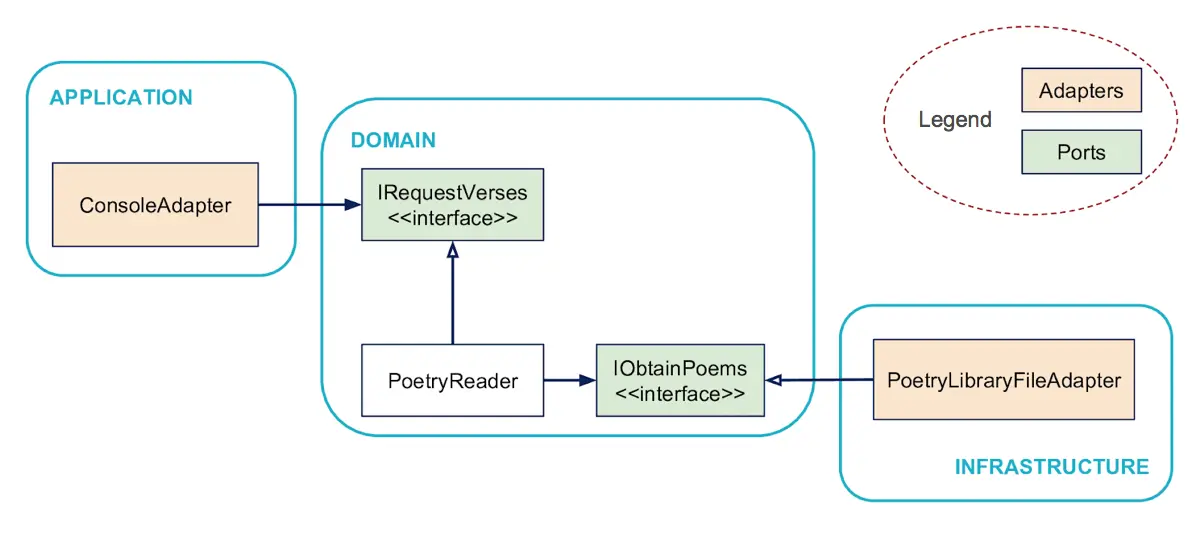

总而言之,应用程序代码通过业务代码中定义的接口(此处为 IRequestVerses)驱动业务代码。商业代码通过同样在商业代码(IObtainPoems)中定义的接口来驱动基础架构。这些接口充当**内部和外部之间的显式绝缘体**。

简单的说,就是应用程序和基础架构都直接依赖业务代码提供的接口直接驱动,我们不需要关注业务代码是怎么实现的。

想要深入了解三个规则,请参考:Hexagonal Architecture: three principles and an implementation example

3. Metaphor

将这种架构模式比喻成端口适配器或者六边形。

端口适配器

六边形

Adapter起什么作用

它负责将与外设交互的数据(包括命令、query)转化为 Application 可以理解的信息(业务module),并通过内部系统提供的接口进行业务逻辑的处理。

Port

对于软件系统来讲,port 上端口协议的体现就是 api,即业务系统对外暴露的接口,一个端口可以有多个适配器。比如一个系统提供产口的信息的展示,这时候该信息可能需要在 app,web 或者作为远程服务对外提供产品信息,这时候由 Application 是提供一个 query 接口,并返回一个对象,至于要将其转换成 app,web 或者远程服务 json 格式,则由 adapter 来完成。

4. Hexagonal Architecture Example

代码示例:Hexagonal Architecture Example

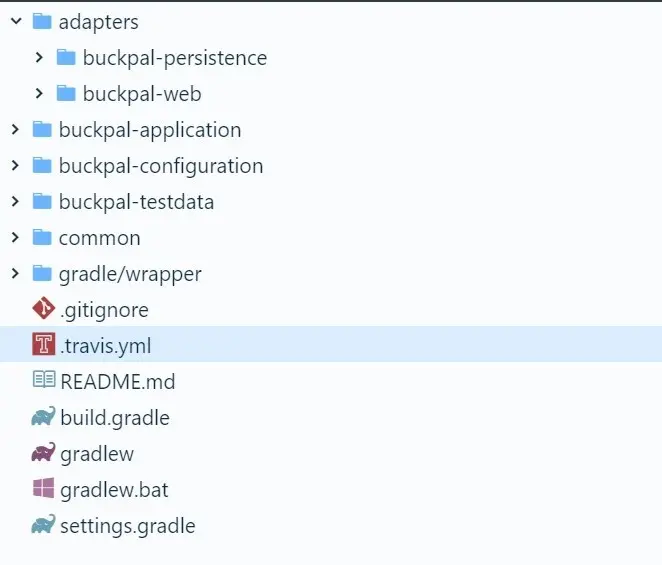

结构图

小结&参考资料

小结

现在的设计模式大部分是 MVC 模式,应用层、业务层、持久层,使用也确实很容易上手,但当项目逐渐迭代时,有些业务代码对于分层模糊不清,只能将代码放入新加的层,但这样弊端也逐渐愈加明显,模块相互间耦合逐渐增加,对于代码维护和迭代更加复杂。这时就需要我们有更清晰简单的架构来开发。除了六边形架构,还有 Clean architecture。有兴趣的小伙伴自行了解。
