10- 网络上病毒传播的SIR模型 用Links建模网络动力学

首先，我们需要知道SIR模型是什么。

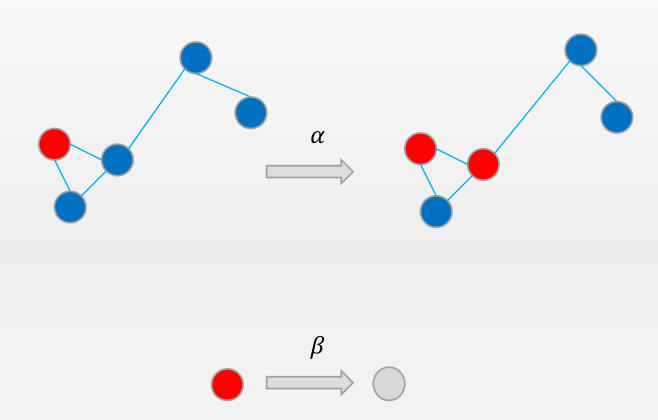

经典的SIR模型：
感染者有α 的概率感染健康者，
感染者有β的概率治疗成功，恢复之后就不会再被感染（neilogo的模型中是：痊愈后有一定的概率会获得病毒抗性）。
将人群分成三种状态：
S: 易感态、疑似态（Susceptibility）
I: 感染态（Infection）
R: 恢复态（Recovery）
三种状态彼此之间可以以一定的概率彼此之间相互转换

感染态可以沿着网络进行传播。


实现思路：

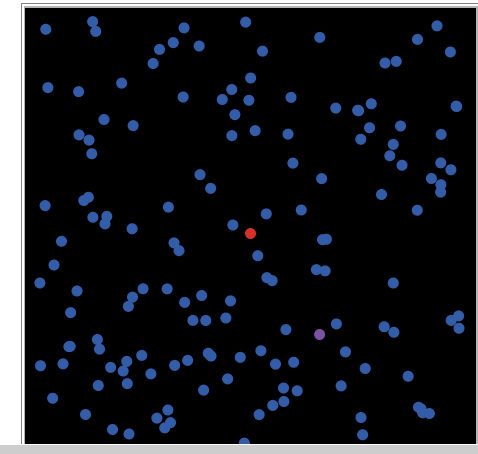

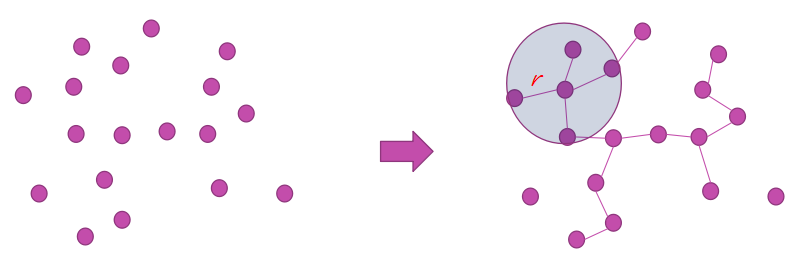

  • 随机放置节点，遍历turtles，在半径r 内的节点都和该 turtle 相连；
  • 使用 layout-spring 函数进行可视化；
  • 患者有一定概率传染给健康者，患者在患病初期并不知道自己感染，患者有一定几率痊愈
  • 患者痊愈后，有一定的概率会获得病毒抗性。对病毒产生抗性的患者无法被感染。
  • 获得病毒抗性的人标记为灰色，并标记连边为灰色，记作无效节点
  • 能选定初始的节点数、平均度、传播源点数
  • 能指定传播速度、患者自检频率、痊愈比例、获得病毒抗性的比例

预备的代码知识：

Link对象
属性：
  • end1,end2 属性
代表link两端的节点，end1代表起点，end2代表终点。

  • link-neighbors 对象集合
ask turtle 0
[
  create-links-with other turtles
  ask link-neighbors [ set color red ] ;; turtles 1 and 2 turn red
]

link有关的函数：
  • create-links-from
用法：
create-links-from turtleset
创建其他 turtles 与 当前 turtle的连边（从其他 turtles指向当前 turtle）
  • create-links-to
ask turtle 0 [ create-links-to other turtles ]

创建当前 turtle 到 其他 turtles的连边
  • in-link-neighbors
指定已经和当前 turtle 创建连边的 邻居
  • in-link-from
这是个回调函数，会返回两个turtle之间的连边（有向的，或者无向的都行）。如果有多条，就返回随机的一条边。如果没有，就显示nobody。
ask turtle 1 [ show in-link-from turtle 0 ] ;; shows link 0 1
ask turtle 0 [ show in-link-from turtle 1 ] ;; shows nobody



self与myself的区别
  • self：指代当前语境中的对象
  • myself：[ ] 的上一层的对象

layout-spring
  • 一种将连边 视作弹簧的网络可视化方法。
  • 将每个节点视作小球，连边视作弹簧，并且小球之间有斥力，弹簧之间有拉力。并使这些节点组成的系统处于受力平衡的状态。
用法：
layout-spring turtle-set link-set spring-constant spring-length repulsion-constant
五个变量的意思分别是：turtles集合对象、link 集合对象、弹簧系数（常量）、弹簧的自然长度、斥力系数（两个节点存在除了弹簧外的另一种斥力，这是1个单位距离处的2个节点将彼此施加的力。）

示例：
layout-spring turtles links 0.3 (world-width / (sqrt number-of-nodes)) 1

然后我们可以直接使用模型库中的 Virus on a Network

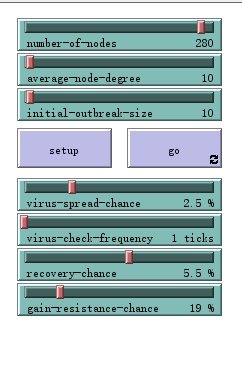

模型解读：
  • number-of-nodes ------ 节点数量
  • average-node-degree ------ 平均每个节点的度（与其他节点的连边数量）
  • initial-outbreak-size ------- 初始的感染者个数
  • VIRUS-SPREAD-CHANCE -------- α （感染者有α 的概率感染健康者）
  • VIRUS-CHECK-FREQUENCY ------ 检查病毒的间隔时间
  • RECOVERY-CHANCE ------- β （感染者有β的概率治疗成功）
  • GAIN-RESISTANCE-CHANCE ------ 获得病毒抗性的概率
我调了多组参数进行了大量实验，观察到 ：感染者的人数总会经历一个从逐渐增多，到逐渐下降的 “山形函数”。

这是 Uri Wilensky 在 2008 写的模型之一。

以下是我个人读懂这位老兄的模型代码后写的一些注解，供大家参考。
turtles-own
[
  infected?           ;; 布尔值，如果为真，则是被感染状态
  resistant?          ;; 如果为真，获得病毒抗性，无法被感染
  virus-check-timer   ;; 距离上一次治疗过去了多少时间步，大于virus-check-frequency的时候，此人会去接受治疗，于是置0。
                      ;; 为0的时候，该个体会变成易感状态
]
to setup
  clear-all
  setup-nodes ;; 调用初始化节点 的函数
  setup-spatially-clustered-network  ;; 调用 初始化网络 的函数
  ask n-of initial-outbreak-size turtles
    [ become-infected ]  ;; 初始化指定数量的感染者
  ask links [ set color white ] ;; 初始化连边为白色
  reset-ticks
end
to setup-nodes ;;初始化节点
  set-default-shape turtles "circle"
  create-turtles number-of-nodes
  [
    ; 为了生成的节点不会分布在 视窗 的边缘
    setxy (random-xcor * 0.95) (random-ycor * 0.95)
    become-susceptible  ;; 全部节点都是易感的
    set virus-check-timer 0
  ]
end
to setup-spatially-clustered-network  ;; 初始化网络
  let num-links (average-node-degree * number-of-nodes) / 2  ;;新建一个全局变量：连边数
  while [count links < num-links ]
  [
    ask one-of turtles
    [
      ;; 选择 在不和该turtle为邻居的其他节点中，距离该turtle最近的节点，赋值给choice
      let choice (min-one-of (other turtles with [not link-neighbor? myself])
                   [distance myself])
      ;; 只要存在符合的节点，就创建连边
      if choice != nobody [ create-link-with choice ]
    ]
  ]
  ;; 这里用到layout-spring，就是那个把连边当作弹簧的可视化方法
  repeat 10
  [
    layout-spring turtles links 0.3 (world-width / (sqrt number-of-nodes)) 1
  ]
end
to go
  if all? turtles [not infected?] ;; 如果全部的状态为未被感染，那就停止运行
    [ stop ]
  ask turtles
  [
     set virus-check-timer virus-check-timer + 1 ;;每次go，都给 “距离上一次病毒检查过去了多少时间步” 记一次时
     if virus-check-timer >= virus-check-frequency ;; 定期做检查
       [ set virus-check-timer 0 ] ;; 置0
  ]
  ;;调用函数，实现感染者传播病毒
  spread-virus

   ;; 调用函数，实现健康者定期做治疗
  do-virus-checks


  tick
end
to become-infected  ;; 个体被感染
  set infected? true
  set resistant? false
  set color red
end
to become-susceptible  ;; 个体变成易感的
  set infected? false
  set resistant? false
  set color blue
end
to become-resistant  ;; 个体被获得病毒抗性
  set infected? false
  set resistant? true
  set color gray
  ask my-links [ set color gray - 2 ] ;; 让无效节点的连边颜色变灰
end
to spread-virus ;; 感染者传播病毒
  ask turtles with [infected?]
    [ ask link-neighbors with [not resistant?]
        [ if random-float 100 < virus-spread-chance
            [ become-infected ] ] ]
end
to do-virus-checks  ;; 健康者定期做治疗
  ask turtles with [infected? and virus-check-timer = 0]
  [
    if random 100 < recovery-chance  ;; 有一定概率治愈
    [
      ifelse random 100 < gain-resistance-chance
        [ become-resistant ]    ;;在治愈的基础上，有一定概率能获得病毒抗性
        [ become-susceptible ]  ;;不够幸运，未能获得病毒抗性的人，重新变成易感的
    ]
  ]
end
; Copyright 2008 Uri Wilensky.
; See Info tab for full copyright and license.

后话：

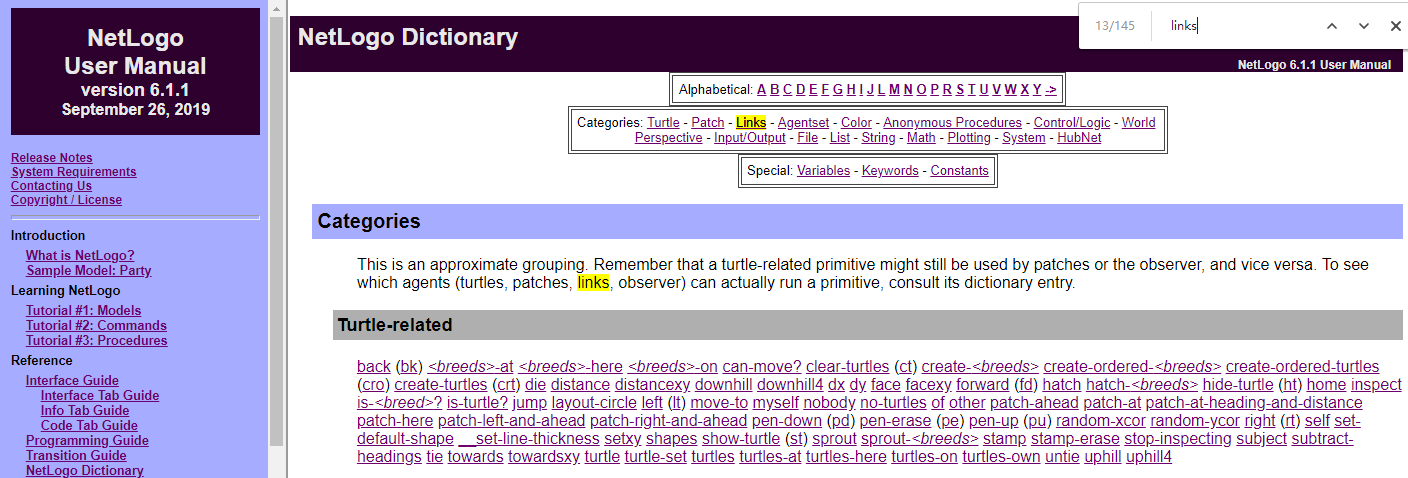

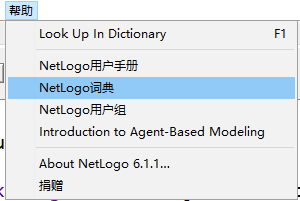

大家如果遇到不会的函数，一定要多从词典中找相关的一些介绍。


模型的不足之处
  • 未考虑长程的连边
然而交通网络的出现与发展让更多人能够跨距离地接触
  • 未考虑连边异质性现象

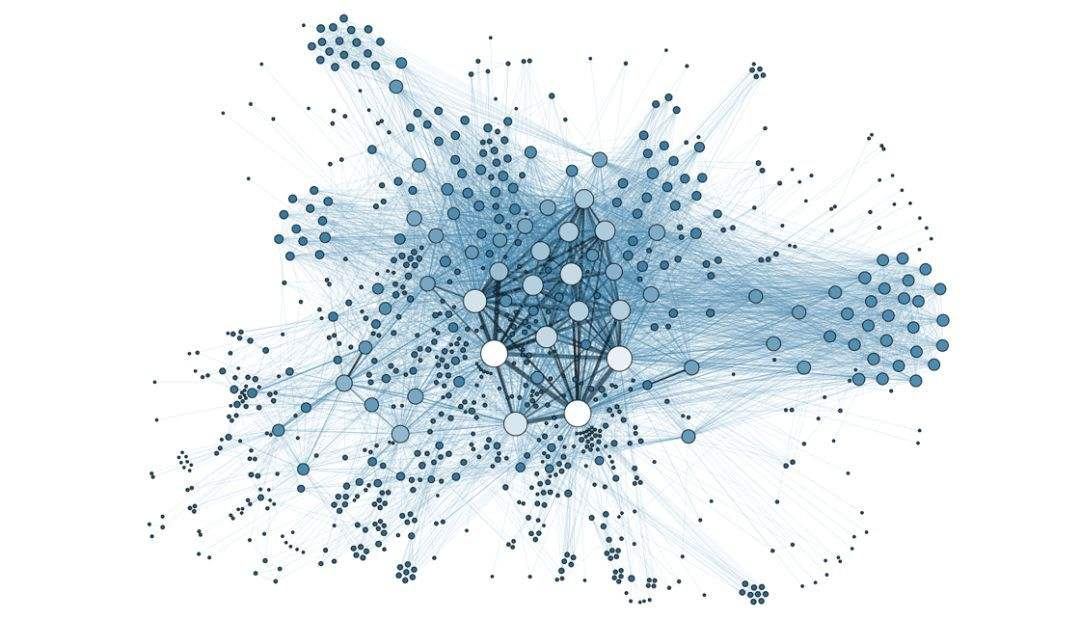

现实情况中，少数的节点拥有极其多的连接，而大多数节点只有很少量的连接。

改进：
将网络修改成 无标度网络
可以尝试引入 Preferential Attachment 模型的一些代码。


--------------------------------------
今天闲着没事，就来整合一下模型库中的Preferential Attachment 模型和 之前学的病毒传播模型，以实现 无标度网络下的病毒传播模型。

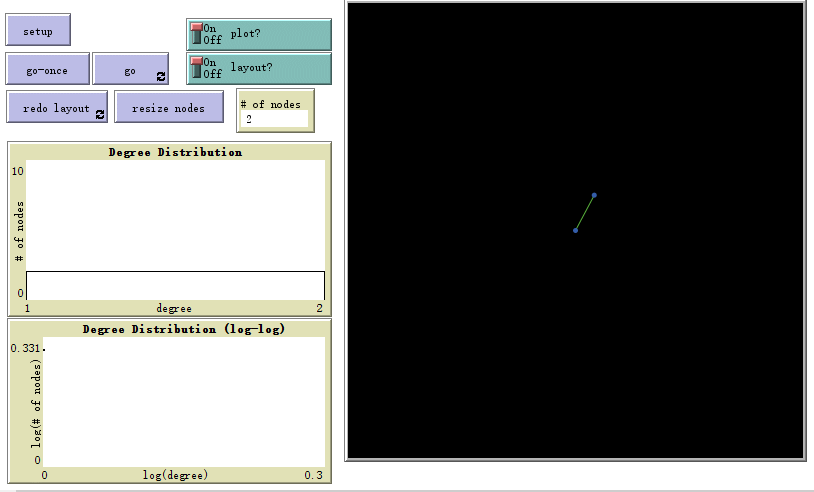

模型库中的Preferential Attachment 模型已经能很好得实现无标度模型生成了，所以我简单地整合一下代码就行。

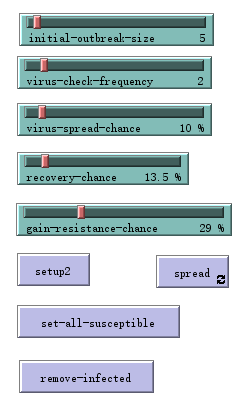

  • 新加的滑块和之前的一样，只不过多了 set-all-susceptible 和 remove-infected
前者是为了实验第二波病毒传播会是怎样的情形，
后者是为了清除所有初始感染者，方便重新设置。

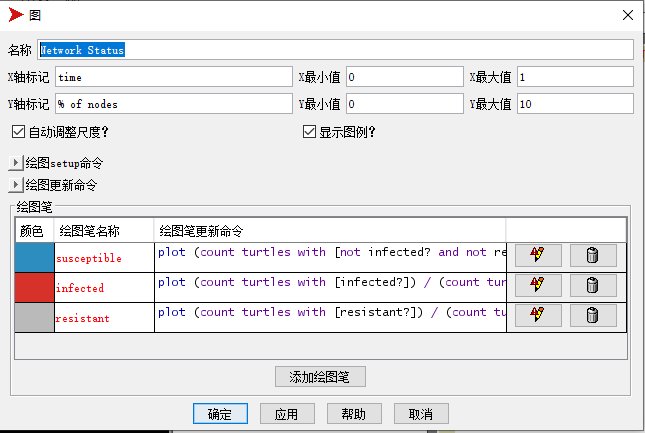

  • 绘图方面和之前不变

Network Status

横轴： time
纵轴 ： % of nodes

  • susceptible
plot (count turtles with [not infected? and not resistant?]) / (count turtles) * 100
  • infected
plot (count turtles with [infected?]) / (count turtles) * 100
  • resistant
plot (count turtles with [resistant?]) / (count turtles) * 100

整合的时候有几个要留意的地方:
  • setup2 不用调用初始化节点和网络，也不用layout-spring函数
  • setup2 要删掉 “ clear-all ”
  • setup2 要给变量 infected? 和 resistant? 初始化为布尔值。
  ask turtles [
  set infected? false
  set resistant? false
  ]

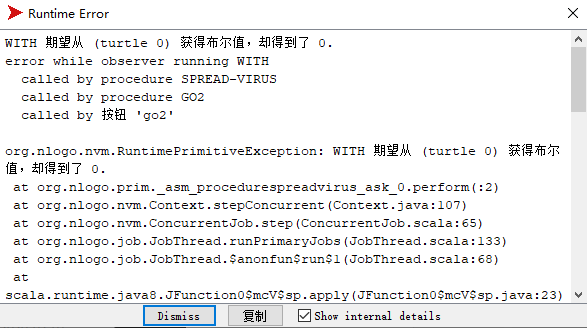

不然会报错。因为默认初始化的方法是让这个变量为0。

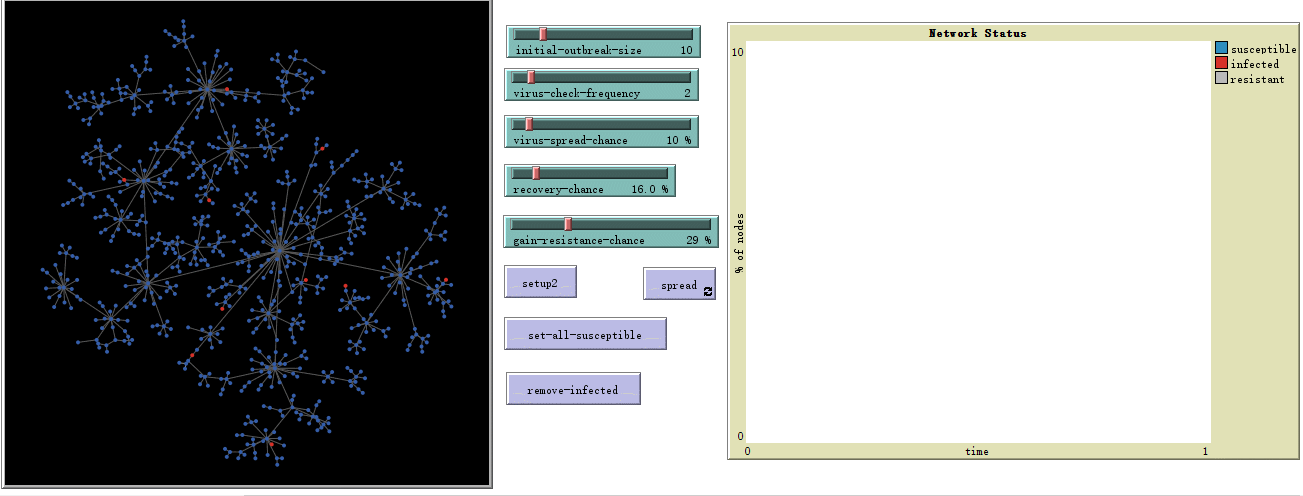

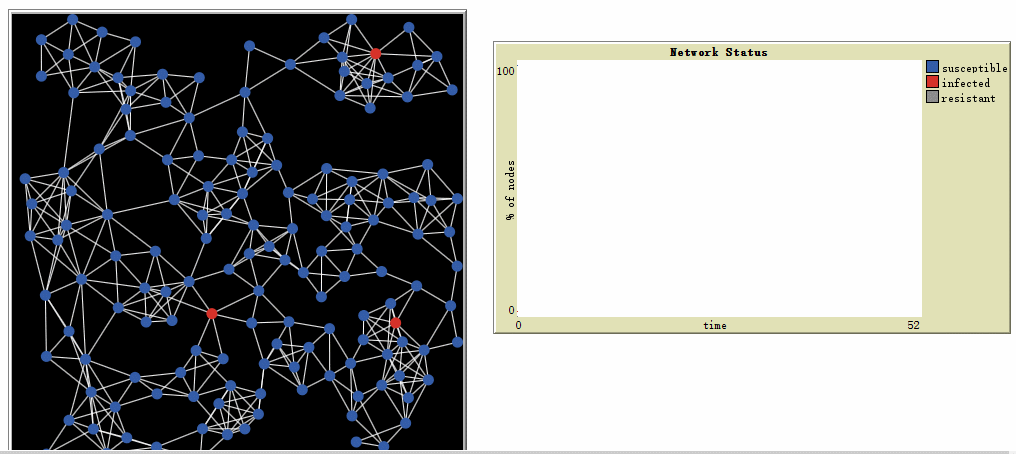

模型运行界面：

附件在这，想探索的同学自行下来玩玩：
