深入浅出WebAssembly(1) Compilation

木风KevinTan
5,535 阅读5分钟

这系列主要是我对WASM研究的笔记，可能内容比较简略。总共包括：

  1. 深入浅出WebAssembly(1) Compilation
  2. 深入浅出WebAssembly(2) Basic Api
  3. 深入浅出WebAssembly(3) Instructions
  4. 深入浅出WebAssembly(4) Validation
  5. 深入浅出WebAssembly(5) Memory
  6. 深入浅出WebAssembly(6) Binary Format
  7. 深入浅出WebAssembly(7) Future
  8. 深入浅出WebAssembly(8) Wasm in Rust（TODO）

JS是如何解析运行的？

词法分析

JS代码首先需要经过词法分析器(Lexer)来生成Token，如a = 1 + 2将被解析成{a, =, 1, +, 2}五个Token

语法分析

然后通过语法分析器(Parser)来生成AST，如：对于产生式E -> dpd,我们可以把 S -> veE推导成S -> vedpd

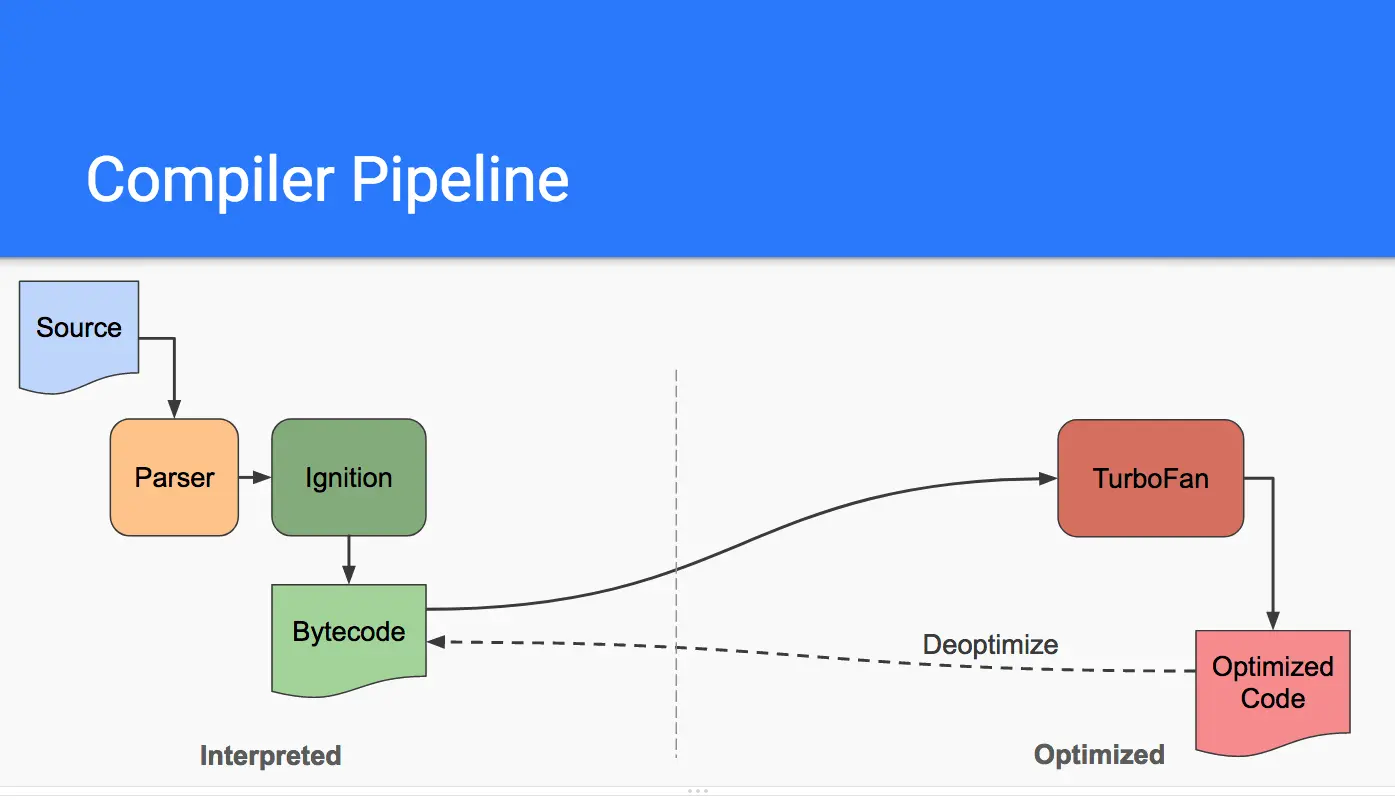

V8引擎架构

  1. Parser: 词法分析 -> 语法分析 -> 语义分析（判断函数参数调用是否正确等等）
  2. Ignition解释器： 基于AST生成 Bytecode
  3. TurboFan优化器： 对代码进行有优化,如果优化代码不可用则进行去优化(Deoptimize)

强弱类型

  1. 弱类型：类型在运行时推断(如js)，一般通过JIT技术来提高运行效率。
  2. 强类型：无须推断，可以进行AOT优化，提前编译成二进制机器码。

js引擎中的JIT优化

JIT(just-in-time)指的是在代码动态编译的过程中对一些hot path生成的二进制码进行缓存以提高效率。动态类型的语言因为太过自由，所以某些写法将无法进行JIT优化。 下面这个例子可以很好的对比JIT优化的效果：其中arr1会进行JIT优化，arr2则会频繁去优化： JIT - CodeSandbox

JS能否AOT？

可以，通过ASM.js。例如：

var asm = (function(stdlib, foreign, heap) {
  'use asm';
  function __z3addii($0, $1) {
    $0 = $0|0; // $0 为整型
    $1 = $1|0; // $1 为整型
    var $2 = 0, label = 0, sp = 0;
    $2 = (($1) + ($0))|0;
    return ($2|0); // 返回值被声明为整型
  }
  return {
    add: __z3addii
  }
})(window, null, new ArrayBuffer(0x10000));

需要注意的是：

  1. Annotation: x|0 [32整型]， +x [双精度浮点]，(x) [单精度浮点] 只能标记数值
  2. stdlib: 一个包含js内置标准库的引用对象，一般可以传 window
  3. foreign： 外部自定义js方法的引用。
  4. heap： 所有asm模块外部数据都要存放在这里面才能被asm模块读取

ASM.js完全兼容js，可以优雅降级。但是缺乏64位整型，只能标注数值类型，编写起来太过困难。因此最终没有大规模普及。

WASM编译基础：LLVM

llvm(low level virtual machine) 通用编译器基础设施，可以用它来开发编译器的前端和后端。目前支持了ActionScript、Ada、D语言、Fortran、GLSL、Haskell、Java字节码、Objective-C、Swift、Python、Ruby、Rust、Scala以及C#等语言

  1. 前端：将程序设计语言转化成中间形式IR （C/C++,Haskell, rust, Swift等)
  2. 后端：指令集的支持（ARM、Qualcomm Hexagon、MIPS等）

IR（intermediate Representation)

LLVM的核心是中间端表达式（Intermediate Representation，IR），一种类似汇编的底层语言。IR是一种强类型的精简指令集（Reduced Instruction Set Computing，RISC），并对目标指令集进行了抽象。例如，目标指令集的函数调用惯例被抽象为call和ret指令加上明确的参数。另外，IR采用无限个数的暂存器，使用如%0，%1等形式表达。LLVM支持三种表达形式：

  1. 人类可读的汇编(*.ll)
  2. 在C++中对象形式
  3. 序列化后的bitcode形式(*.bc)

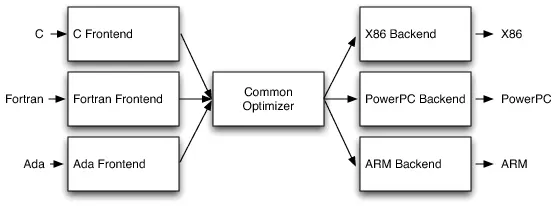

https://p1-jj.byteimg.com/tos-cn-i-t2oaga2asx/gold-user-assets/2020/1/15/16fa8e14891543dc~tplv-t2oaga2asx-image.image

  1. 前端(Frontend)，负责把各种类型的源代码编译为中间表示，也就是bitcode，在LLVM体系内，不同的语言有不同的编译器前端，最常见的如clang负责c/c++/oc的编译，flang负责fortran的编译，swiftc负责swift的编译等等
  2. 优化(Optimizer)，负责对bitcode进行各种类型的优化，将bitcode代码进行一些逻辑等价的转换，使得代码的执行效率更高，体积更小，比如DeadStrip/SimplifyCFG
  3. 后端(Backend)，也叫CodeGenerator，负责把优化后的bitcode编译为指定目标架构的机器码，比如X86Backend负责把bitcode编译为x86指令集的机器码
  4. 链接器(Linker): 链接资源（动态，静态）

Bitcode

00000000  de c0 17 0b 00 00 00 00  14 00 00 00 08 0b 00 00  |................|
00000010  07 00 00 01 42 43 c0 de  35 14 00 00 07 00 00 00  |....BC..5.......|
00000020  62 0c 30 24 96 96 a6 a5  f7 d7 7f 4d d3 b4 5f d7  |b.0$.......M.._.|
00000030  3e 9e fb f9 4f 0b 51 80  4c 01 00 00 21 0c 00 00  |>...O.Q.L...!...|
00000040  74 02 00 00 0b 02 21 00  02 00 00 00 13 00 00 00  |t.....!.........|
00000050  07 81 23 91 41 c8 04 49  06 10 32 39 92 01 84 0c  |..#.A..I..29....|
00000060  25 05 08 19 1e 04 8b 62  80 10 45 02 42 92 0b 42  |%......b..E.B..B|
00000070  84 10 32 14 38 08 18 4b  0a 32 42 88 48 90 14 20  |..2.8..K.2B.H.. |
00000080  43 46 88 a5 00 19 32 42  04 49 0e 90 11 22 c4 50  |CF....2B.I...".P|
00000090  41 51 81 8c e1 83 e5 8a  04 21 46 06 51 18 00 00  |AQ.......!F.Q...|

Assembly Language

; ModuleID = 'test.c'
source_filename = "test.c"
target datalayout = "e-m:o-i64:64-f80:128-n8:16:32:64-S128"
target triple = "x86_64-apple-macosx10.14.0"

@.str = private unnamed_addr constant [15 x i8] c"hello, world.\\0A\\00", align 1

; Function Attrs: noinline nounwind optnone ssp uwtable
define i32 @main() #0 {
  %1 = alloca i32, align 4
  store i32 0, i32* %1, align 4
  %2 = call i32 (i8*, ...) @printf(i8* getelementptr inbounds ([15 x i8], [15 x i8]* @.str, i32 0, i32 0))
  ret i32 0
}

declare i32 @printf(i8*, ...) #1

attributes #0 = { noinline nounwind optnone ssp uwtable "correctly-rounded-divide-sqrt-fp-math"="false" "disable-tail-calls"="false" "less-precise-fpmad"="false" "no-frame-pointer-elim"="true" "no-frame-pointer-elim-non-leaf" "no-infs-fp-math"="false" "no-jump-tables"="false" "no-nans-fp-math"="false" "no-signed-zeros-fp-math"="false" "no-trapping-math"="false" "stack-protector-buffer-size"="8" "target-cpu"="penryn" "target-features"="+cx16,+fxsr,+mmx,+sahf,+sse,+sse2,+sse3,+sse4.1,+ssse3,+x87" "unsafe-fp-math"="false" "use-soft-float"="false" }
attributes #1 = { "correctly-rounded-divide-sqrt-fp-math"="false" "disable-tail-calls"="false" "less-precise-fpmad"="false" "no-frame-pointer-elim"="true" "no-frame-pointer-elim-non-leaf" "no-infs-fp-math"="false" "no-nans-fp-math"="false" "no-signed-zeros-fp-math"="false" "no-trapping-math"="false" "stack-protector-buffer-size"="8" "target-cpu"="penryn" "target-features"="+cx16,+fxsr,+mmx,+sahf,+sse,+sse2,+sse3,+sse4.1,+ssse3,+x87" "unsafe-fp-math"="false" "use-soft-float"="false" }

!llvm.module.flags = !{!0, !1}
!llvm.ident = !{!2}

!0 = !{i32 1, !"wchar_size", i32 4}
!1 = !{i32 7, !"PIC Level", i32 2}
!2 = !{!"Apple LLVM version 10.0.0 (clang-1000.11.45.5)"}

模块（Module），函数（Function），代码块（BasicBlock），指令（Instruction） 模块包含了函数，函数又包含了代码块，后者又是由指令组成。除了模块以外，所有结构都是从值产生而来的。

WASM编译基础：Emscripten

asm标准严格，书写不便，可以通过Emscripten来将C/C++代码转译成asmjs。 Empscripten是基于的llvm工具链，由两部分构成：

  1. 前端（emcc,Emscripten Compiler Frontend)： 将C/C++编译成LLVM的IR, why clang ? 因为emcc将会提供一些独特的功能比如说宏定义等
  2. 后端（Fastcomp) 将LLVM中间代码编译到目标语言（js）

WASM如何编译?

C/C++编译到WASM的方式：

  1. 远古方法：利用s2wasm(已弃用)将assembly转化成webAssembly。C/C++ - {Clang} -> LLVM IR - {llc} -> *.s - {s2wasm} -> wasm
  2. 传统方法: 先编译到ASM.js再通过asm2wasm转化成webAssembly。C/C++ - {emcc/Fastcomp} -> ASM.js - {asm2wasm} -> wasm
  3. 现代方法(2019.3+): 直接通过LLVM 8编译成webAssembly。C/C++ - {Clang} -> LLVM IR - {llc && wasmld} -> wasm

LLVM 8的编译细节

LLVM 8提供了完整的wasm后端支持，可以直接将LLVM IR 转化成wasm。 （target --wasm), 以为所有能够编译到llvm IR的语言都能很方便的转化为wasm

target=wasm？

llvm相关wasm文档: Instructions — WebAssembly 1.0WebAssembly lld port — lld 10 documentationWebAssembly and Dynamic Memory | Frank Rehberger

libc or libc++?

如何在C/C++里面使用malloc？new? algorithm?

  1. emcc(dlmalloc): emscripten/library_syscall.js at incoming · emscripten-core/emscripten · GitHub
  2. wasmception(musl-libc): GitHub - yurydelendik/wasmception: Minimal C/C++ language toolset for building wasm files demo: WebAssembly Studio
  3. wasi(dlmalloc): GitHub - CraneStation/wasi-libc: WASI libc implementation for WebAssembly

其他语言的编译工具：

Binaryen

webassembly官方的套工具链，提供了一套binaryen IR与后端, 目前比较著名的前端有：

  1. AssemblyScript: Typescript
  2. Asterius: Haskell
  3. asm2wasm: asm.js

rustc

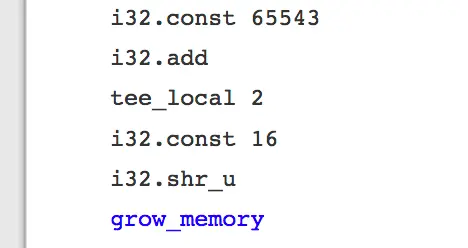

rust的官方编译器，已经可以直接支持target=wasm32-unknown-unknown。值得一题的是，rustc目前拥有一个十分优秀的wasm内存分配库wee_alloc，可以直接生成相关wasm内存指令而不需要通过胶水代码：

https://p1-jj.byteimg.com/tos-cn-i-t2oaga2asx/gold-user-assets/2020/1/15/16fa8eb859542d28~tplv-t2oaga2asx-image.image
