如何优雅的查看 Java 代码的汇编码

转载请注明原创出处，谢谢！

HappyFeet的博客

汇编码这种东西还是在上编译原理这门课的时候接触的比较多，工作之后几乎就没接触过了。

最近一次接触汇编码是阅读《深入理解 Java 虚拟机》这本书，书中在讲 volatile 实现原理的时候提到了汇编码中的 lock 指令前缀。

然后这一次在学习 CAS 底层的实现原理也碰到了 lock 指令前缀，于是就产生了一个想法： Java 代码生成的汇编码是什么样子的？如何将 Java 代码与汇编码相对应？

比如这个类：

package com.yhh.example;

public class VolatileTest {

    private volatile int volatileCount = 0;
    private int count = 0;

    public static void main(String[] args) {

        VolatileTest volatileTest = new VolatileTest();

        volatileTest.increase();
        volatileTest.decrease();

    }

    private void decrease() {
        count--;
    }

    private void increase() {
        volatileCount++;
    }

}

它的汇编码是什么样子的呢？（这里仅指这个类或某个方法的汇编码，而不是 JIT 的汇编码，如果需要看 JIT 的汇编码，需要考虑触发 JIT 编译的条件）

下面我们就来学习一下：如何优雅的查看 Java 代码的汇编码

一、使用 hsdis + IntelliJ IDEA 获取汇编日志

hsdis（HotSpot disassembly）是 Sun 官方推荐的 HotSpot VM JIT 编译代码的反汇编插件。

1、下载 hsdis-amd64.dylib

下载 hsdis-amd64.dylib，将其放在本地的一个目录，例如：/Users/HappyFeet/tools/hsdis

2、配置 IntelliJ IDEA 运行参数，获取汇编日志

下面会用到的 java 命令参数的解释，参考 Java Platform, Standard Edition Tools Reference#java：

-XX:+UnlockDiagnosticVMOptions：解锁用于 JVM 诊断的选项。
-XX:+PrintAssembly：配合反汇编插件（例如 hsdis-amd64.dylib）可以打印出字节码和本地方法的汇编码；必须和 -XX:+UnlockDiagnosticVMOptions 一起使用。
-Xcomp：在第一次调用时强制编译方法。默认情况下，无论是 -client 模式还是 -server 模式，都需要执行一定次数解释方法的调用才会触发方法的编译。（如果需要 JIT 日志，则不指定该参数）
-XX:CompileCommand=compileonly,*ClassName.methodName：只编译类名为 ClassName 中的 methodName 方法，支持使用 * 作为通配符。可以多次指定 -XX:CompileCommand 添加多条命令。（建议只指定需要的方法，否则将会产生大量的无关日志）
-XX:+LogCompilation：允许将编译活动记录到当前工作目录中名为 hotspot.log 的文件中。可以通过 -XX:LogFile 指定文件的路径和名字。
-XX:LogFile=path：指定日志的路径和文件名。例如：-XX:LogFile=/var/log/hotspot.log

所以，如果只需要编译 *VolatileTest.increase 和 *VolatileTest.decrease 这两个方法，并且将日志输出到 /var/log/hotspot.log 文件中，VM options 参数是这样子的：

-XX:+UnlockDiagnosticVMOptions -XX:+PrintAssembly -Xcomp -XX:CompileCommand=compileonly,*VolatileTest.increase -XX:CompileCommand=compileonly,*VolatileTest.decrease -XX:+LogCompilation -XX:LogFile=/var/log/hotspot.log

同时需要在 Environment variables 添加

LD_LIBRARY_PATH=/Users/HappyFeet/tools/hsdis

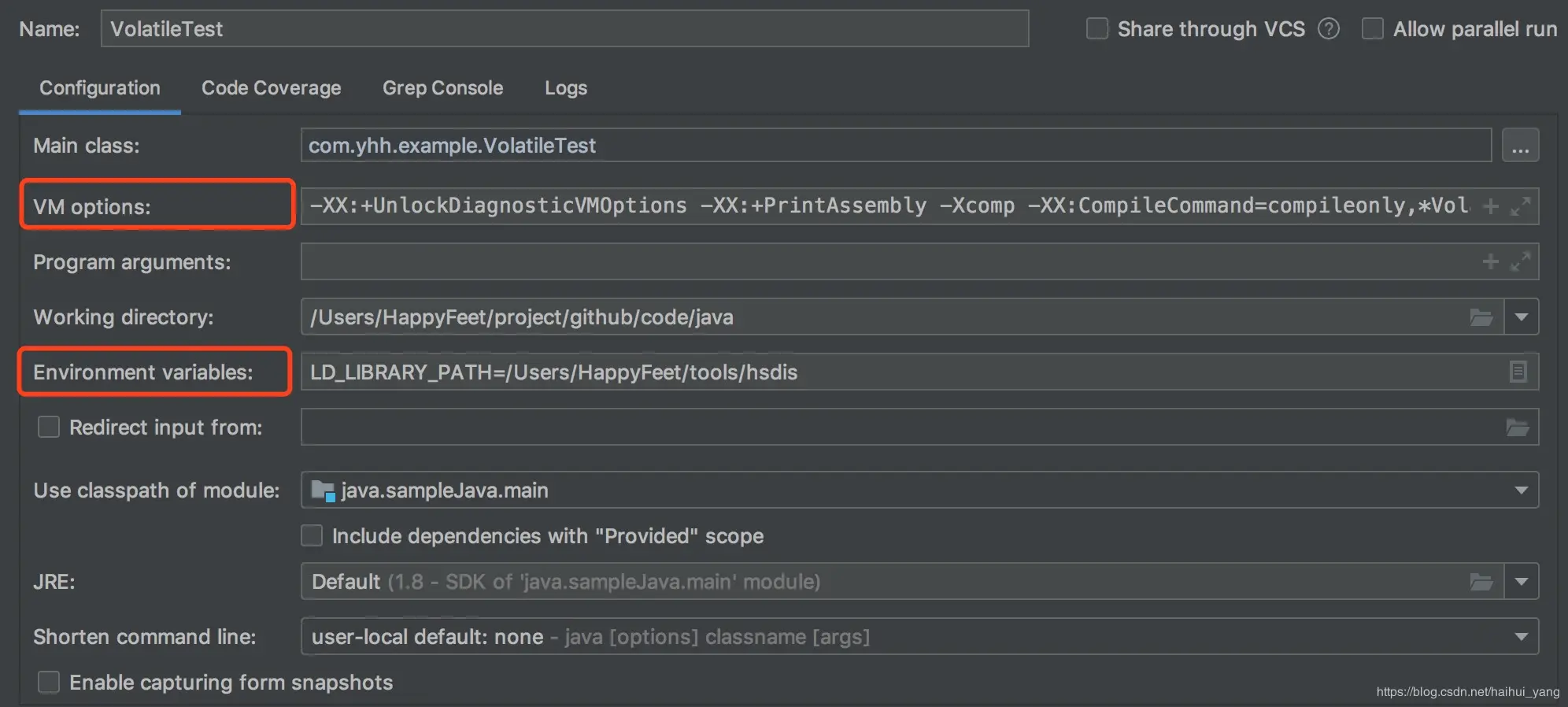

配置如下图所示：

执行 VolatileTest#main 函数，然后就可以在 /var/log 得到 hotspot.log 文件，里面就是汇编日志，包含了代码的汇编码。

➜  ~ ll /var/log | grep hotspot.log
-rw-r--r--   1 HappyFeet       staff             133K Dec 31 22:32 hotspot.log
➜  ~

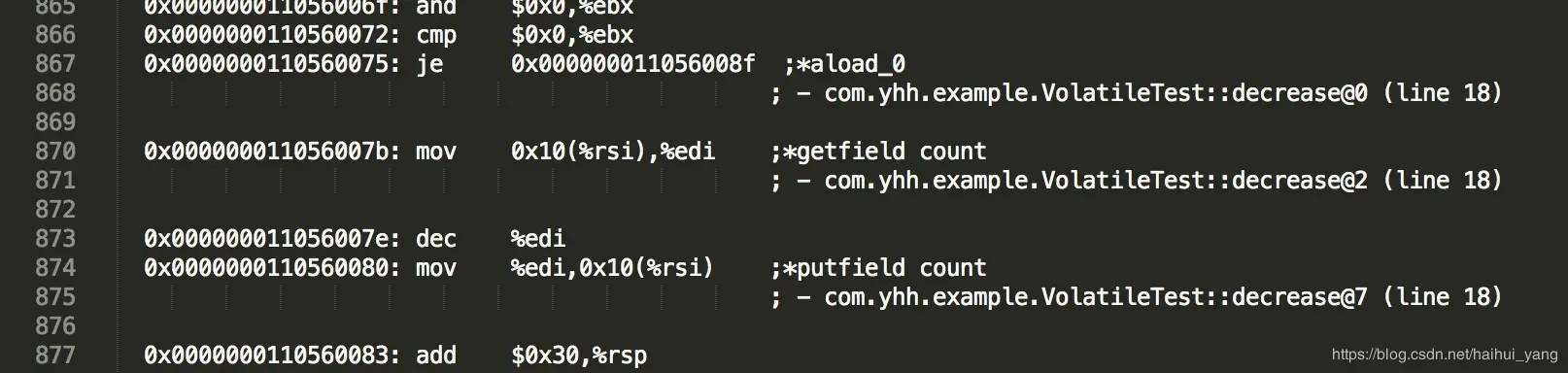

使用 sublime text 2 打开，大致是这样子的，分别对应于 increase 和 decrease 方法：

直接用 sublime text 2 打开上面的 hotspot.log 文件查看汇编码还是挺难受的，那么有没有更优雅的方式呢？

答案当然是有的！这个时候就是 jitwatch 大展神通的时候了。

二、通过 jitwatch 工具优雅的查看汇编日志

jitwatch 是 GitHub 上的一个开源项目：AdoptOpenJDK/jitwatch

一个用于分析汇编日志的图形界面工具，还是挺好用的。

1、jitwatch 安装

（1）clone 项目

git clone https://github.com/AdoptOpenJDK/jitwatch.git

（2）编译

ant clean compile test run
mvn clean compile test exec:java
gradlew clean build run

三种方式任选其一，我第一次用 gradle 的方式，然后报了个错。

报错如下：（从报错信息来看，好像是 gradle 的版本低了？）

➜  jitwatch git:(master) gradle clean build run

FAILURE: Build failed with an exception.

* Where:
Script '/Users/HappyFeet/project/jitwatch/ui/build-jdk7.gradle' line: 60

* What went wrong:
A problem occurred evaluating script.
> Cannot change dependencies of configuration ':ui:system' after it has been resolved.

* Try:
Run with --stacktrace option to get the stack trace. Run with --info or --debug option to get more log output. Run with --scan to get full insights.

* Get more help at https://help.gradle.org

Deprecated Gradle features were used in this build, making it incompatible with Gradle 5.0.
Use '--warning-mode all' to show the individual deprecation warnings.
See https://docs.gradle.org/4.10.3/userguide/command_line_interface.html#sec:command_line_warnings

BUILD FAILED in 1m 42s

后来我换成了 mvn 的方式，就成功了，所以也就没有去解决这个错误。。。

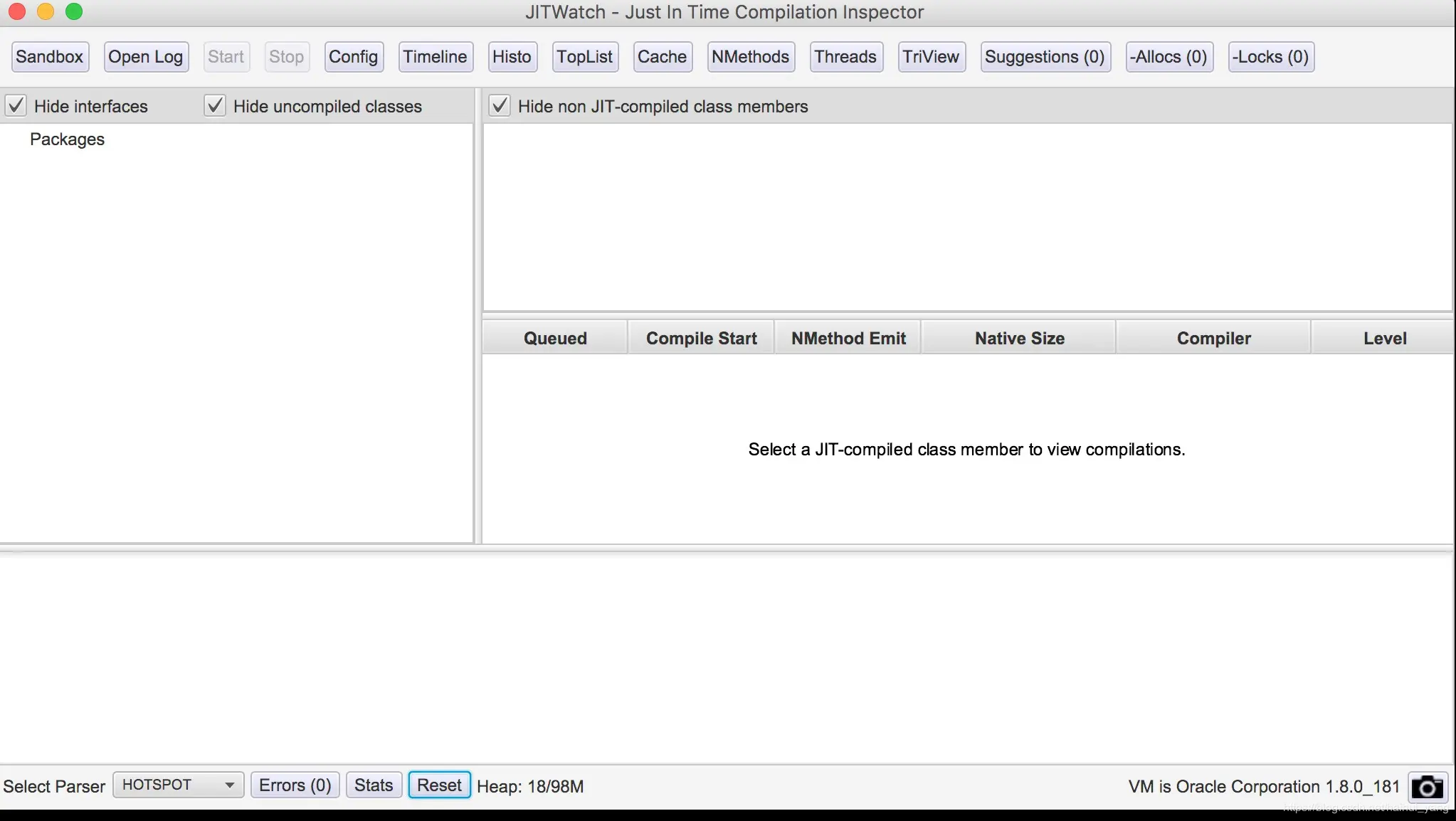

成功之后会自动弹出这样一个界面，恭喜你，可以开始耍 jitwatch 了。

（3）启动

之后每次在 jitwatch 项目下直接执行 sh launchUI.sh 启动 jitwatch。

2、配置 jitwatch 分析 `hotspot.log` 文件

（1）配置生成 hotspot.log 日志的 java 文件所在的 src 文件目录和 class 文件目录

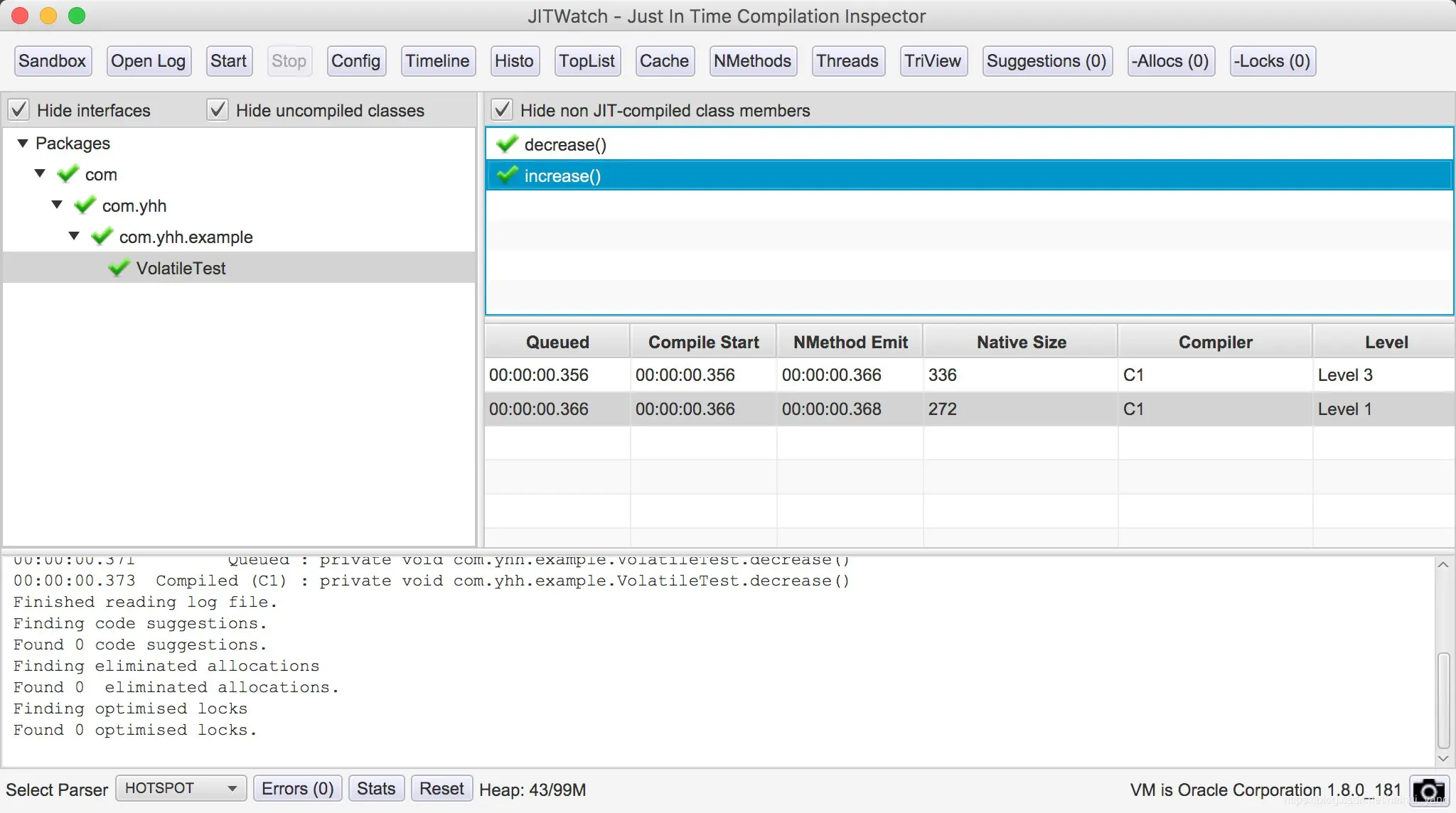

（2）配置完成之后，点击 Open Log 按钮，选中 hotspot.log 文件，然后点击 Start 按钮，如果配置正确的话，会得到如下结果：

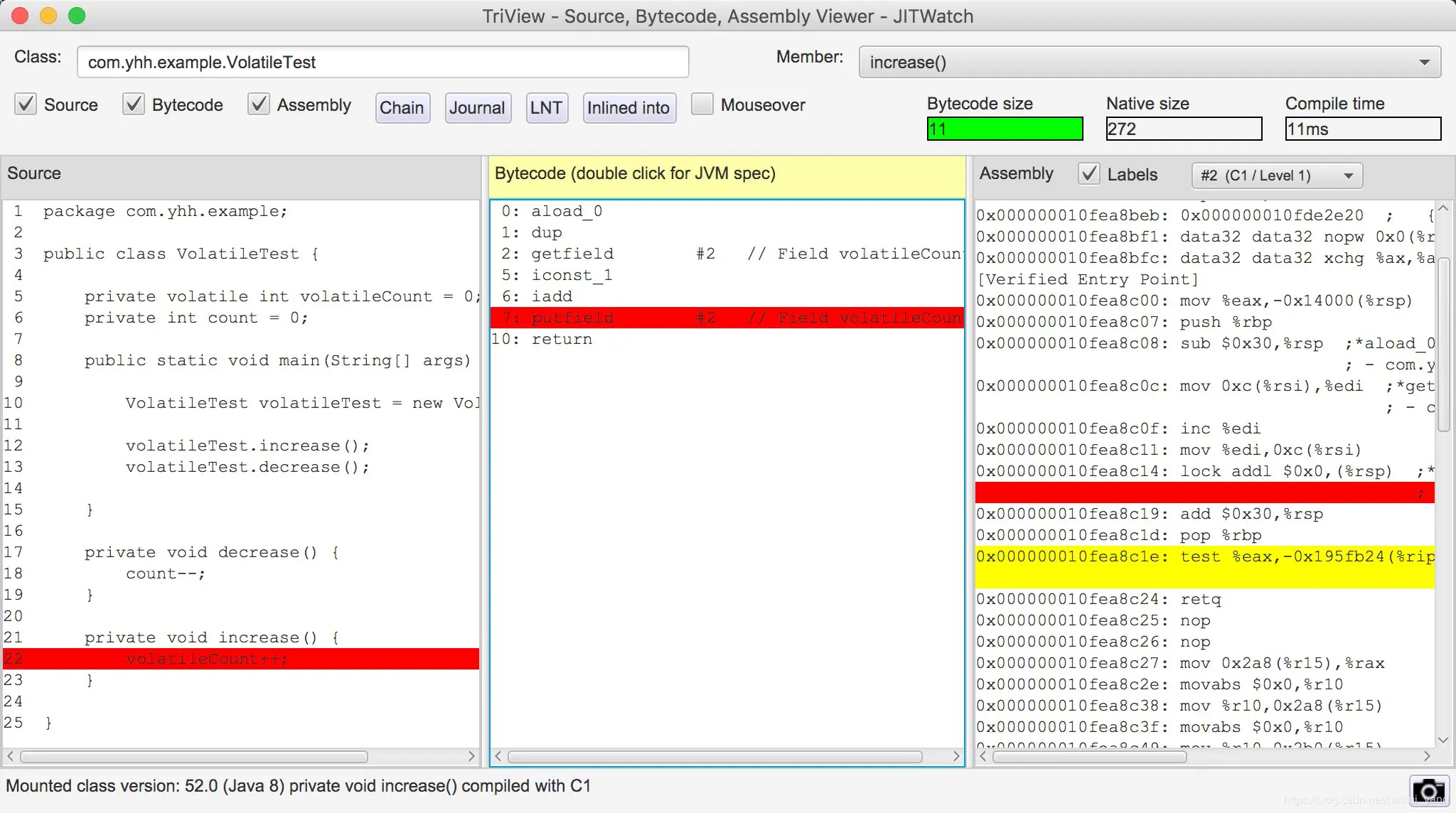

点击 increase() ，就可以看到

左边是 Java 代码，中间是字节码，最右边是汇编码，这样看起来就方便多了。

3、使用 jitwatch Sandbox 分析 JIT 汇编码

Sandbox 里面有一个样例：SimpleInliningTest，可以直接点击 Run 运行。

Sandbox 的作用呢就是直接运行代码里面的 main 函数，然后根据代码的执行情况会生成 JIT 日志，执行完成之后可以分析这个过程中的 JIT 日志。需要注意的是：这里必须达到了 JIT 的条件才会生成 JIT compile log，例如达到一定的调用次数。

我个人觉得 Sandbox 不是很好用。有以下几个原因：

VM options 不可配（或许是我没找到配置的地方）
有时候存在问题：Assembly not found. Was -XX:+PrintAssembly option used?
必须满足 JIT 的条件才会有 JIT compile log

其实最主要的问题是第二点。

而使用 IntelliJ IDEA 生成的汇编日志可以完美避过上面这几个问题。

结语：学个 CAS 底层实现原理（CAS 底层原理学习之我是如何从 Java 源码看到 openjdk 源码再到汇编码、intel 手册的），竟然还能扯到汇编，我也是挺佩服自己的！

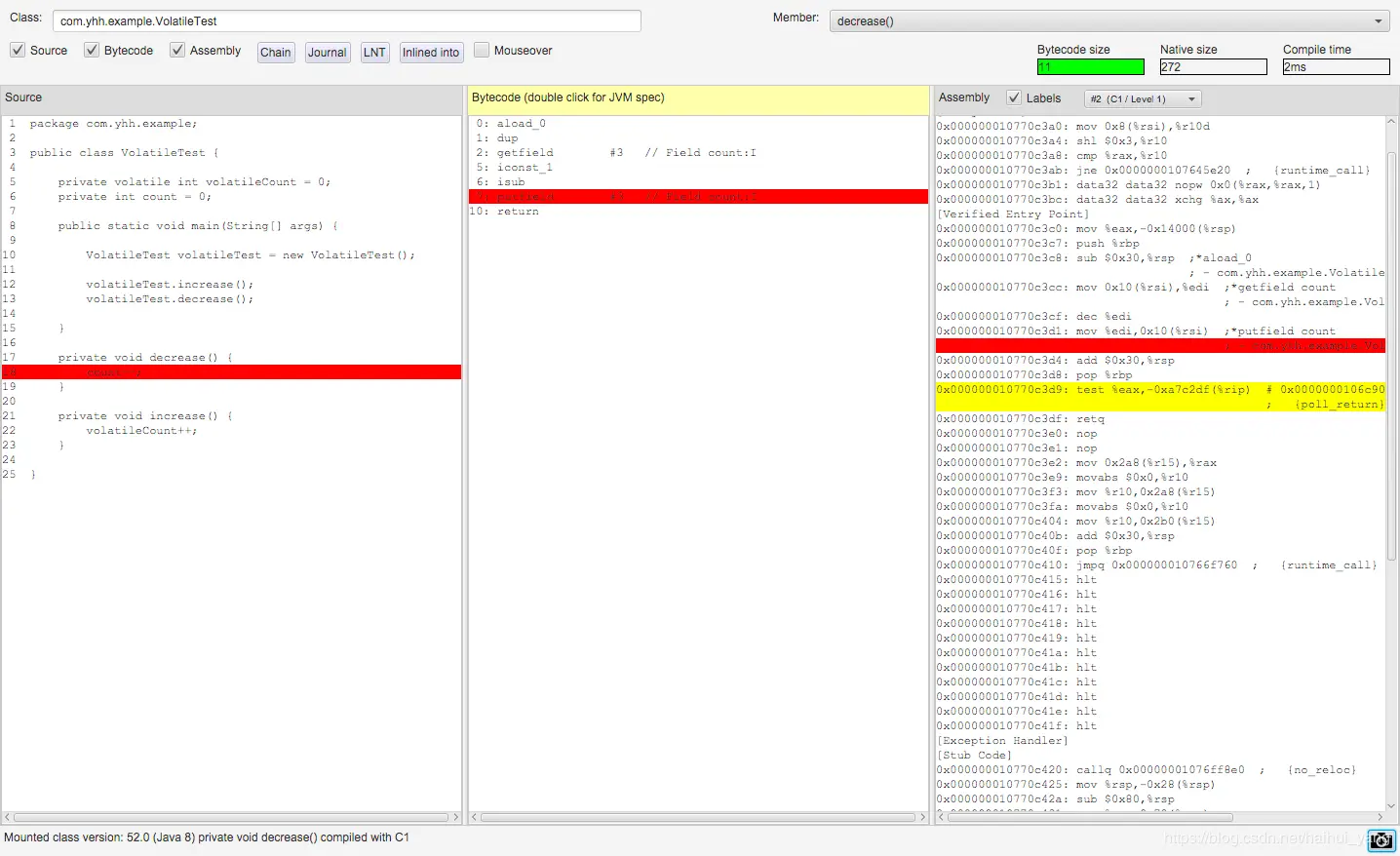

最后放两张图，展示有 volatile 修饰和普通变量赋值的区别：

0x000000010fea8c14: lock addl $0x0,(%rsp)  ;*putfield volatileCount
                                           ; - com.yhh.example.VolatileTest::increase@7 (line 22)

可以对比得出，volatile 修饰的变量确实会多一个 lock addl $0x0,(%rsp) 指令。
