我们在前面探索了对象和类的底层原理，接下来我们要探索一下方法的本质，而在探索之前，我们先简单过一遍 Runtime 的知识点，如果读者对这块内容已经很熟悉了的话可以直接跳过第一章。

PS: 由于笔者对汇编暂时还是摸索的阶段，关于汇编源码的部分如有错误，欢迎指正。

一、Runtime 简介

众所周知，Objective-C 是一门动态语言，而承载整个 OC 动态特性的就是 Runtime。关于 Runtime 更多内容可以直接进入官网文档查看。

Runtime 是以 C/C++和汇编编写而成的，为什么不用 OC 呢，这是因为对我们编译器来说，OC 属于更高级的语言，相比于 C 和 C++ 以及汇编，执行效率更慢，而在运行时系统需要尽可能快的执行效率。

1.1 Runtime 的前世今生

Runtime 分为两个版本，legacy 和 modern，分别对标 OC 1.0 和 OC 2.0。我们通常只需要专注于 modern 版本即可，在 libObjc 源码中体现在 new 后缀的文件上。

1.2 Runtime 三种交互方式

我们与 Runtime 打交道有三种方式:

• 直接在 OC 层进行交互：比如 @selector
• NSObject 的方法：NSSelectorFromName
• Runtime 的函数： sel_registerName

二、方法的本质探索

2.1 方法初探

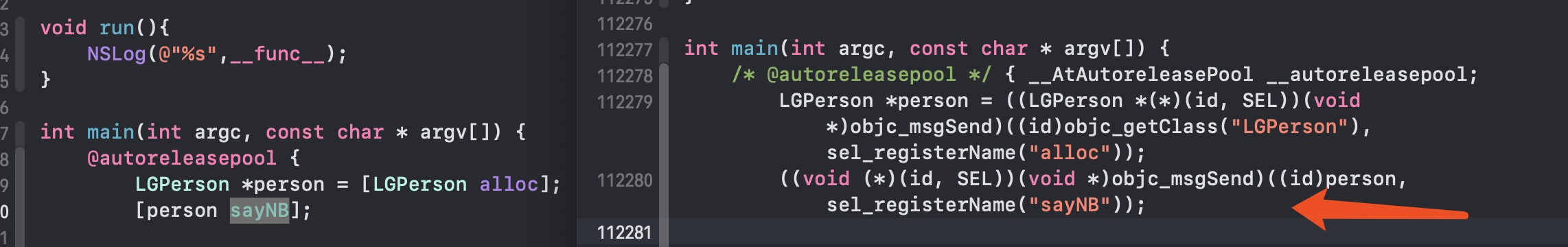

我们可以看到，通过 clang 重写之后，sayNB 在底层其实是一个消息的发送。

我们把右侧的发送消息的代码简化一下:

LGPerson *person = objc_msgSend((id)objc_getClass("LGPerson"), sel_registerName("alloc"));
objc_msgSend((id)person, sel_registerName("sayNB"));

由此可见，真正发送消息的地方是 objc_msgSend，这个方法有两个参数，一个是消息的接受者为 id 类型，第二个个是方法编号 sel。

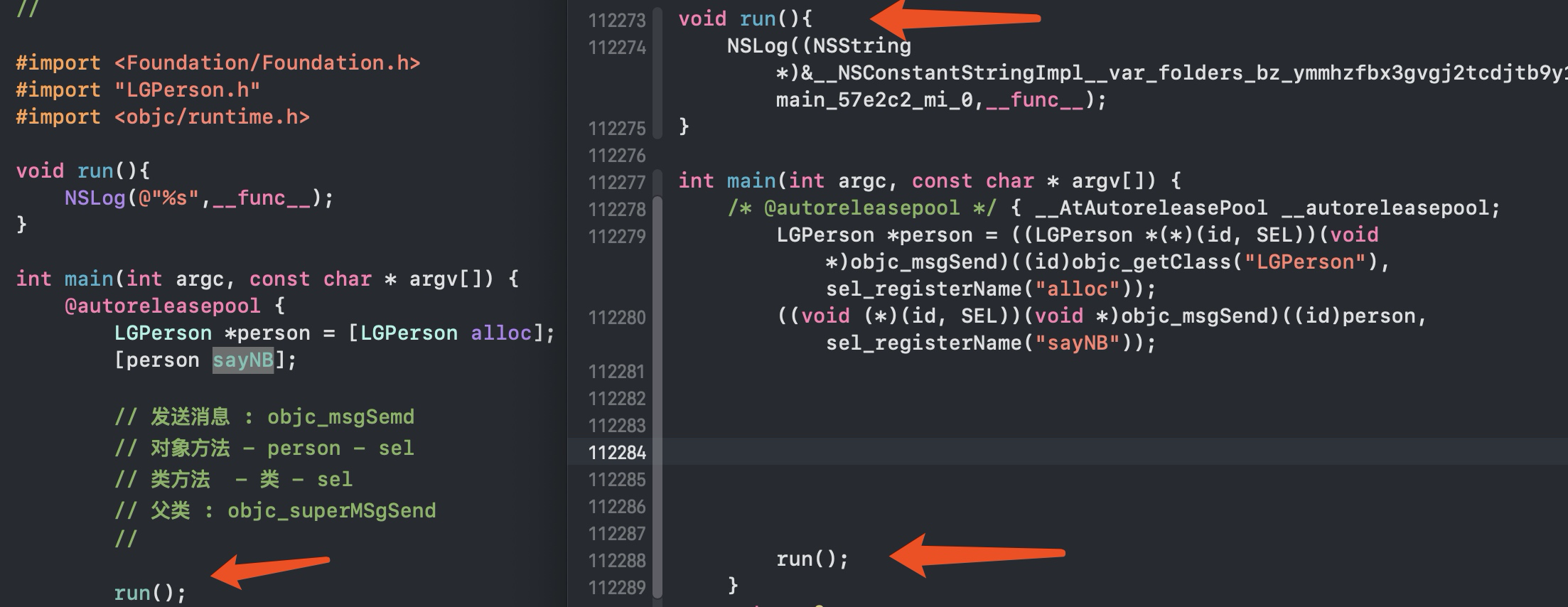

作为对比，run 方法就直接执行了，并没有通过 objc_msgSend 进行消息发送:

2.2 方法发送的几种情况

LGStudent *s = [LGStudent new];
[s sayCode];

objc_msgSend(s, sel_registerName("sayCode"));

上述代码表示的是向对象 s 发送 sayCode 消息。

---

id cls = [LGStudent class];
void *pointA = &cls;
[(__bridge id)pointA sayNB];

objc_msgSend(objc_getClass("LGStudent"), sel_registerName("sayNB"));

上述代码表示向 LGStudent 这个类发送 sayNB 消息。

---

// 向父类发消息(对象方法)
struct objc_super lgSuper;
lgSuper.receiver = s;
lgSuper.super_class = [LGPerson class];
objc_msgSendSuper(&lgSuper, @selector(sayHello));

上述代码表示向父类发送 sayHello 消息。

---

//向父类发消息(类方法)
struct objc_super myClassSuper;
myClassSuper.receiver = [s class];
myClassSuper.super_class = class_getSuperclass(object_getClass([s class]));// 元类
objc_msgSendSuper(&myClassSuper, sel_registerName("sayNB"));

上述代码表示向父类的类，也就是元类发送 sayNB 消息。

我们在 OC 中使用 objc_msgSend 的时候，要注意需要将 Enbale Strict of Checking of objc_msgSend Calls 设置为 NO。这样才不会报警告。

三、探索 objc_msgSend

objc_msgSend 之所以采用汇编来实现，是因为

• 汇编更容易能被机器识别
• 参数未知、类型未知对于 C 和 C++ 来说不如汇编更得心应手

3.1 消息查找机制

• 快速流程
• 慢速流程

3.2 定位 objc_msgSend 汇编源码

ENTRY _objc_msgSend
	UNWIND _objc_msgSend, NoFrame

	cmp	p0, #0			// nil check and tagged pointer check

判断 p0 ，也就是我们 objc_msgSend 的第一个参数 id 消息的接收者是否为空。

ldr	p13, [x0]		// p13 = isa
	GetClassFromIsa_p16 p13		// p16 = class

读取 x0 然后赋值到 p13 ，这里 p13 拿到的是 isa。为什么要拿 isa 呢，因为不论是对象方法还是类方法，我们都需要在类或者元类的缓存或方法列表中去查找，所以 isa 是必需的。

3.3 GetClassFromIsa_p16

通过 GetClassFromIsa_p16，将获取到的 class 存在 p16 上面。

GetClassFromIsa_p16 源码如下:

.macro GetClassFromIsa_p16 /* src */

#if SUPPORT_INDEXED_ISA
	// Indexed isa
	mov	p16, $0			// optimistically set dst = src
	tbz	p16, #ISA_INDEX_IS_NPI_BIT, 1f	// done if not non-pointer isa
	// isa in p16 is indexed
	adrp	x10, _objc_indexed_classes@PAGE
	add	x10, x10, _objc_indexed_classes@PAGEOFF
	ubfx	p16, p16, #ISA_INDEX_SHIFT, #ISA_INDEX_BITS  // extract index
	ldr	p16, [x10, p16, UXTP #PTRSHIFT]	// load class from array
1:

#elif __LP64__
	// 64-bit packed isa
	and	p16, $0, #ISA_MASK

#else
	// 32-bit raw isa
	mov	p16, $0

#endif

.endmacro

这个方法的目的就是通过位移操作获取 isa 的 shiftcls 然后进行位运算与操作得到真正的类信息。

LGetIsaDone:
	CacheLookup NORMAL		// calls imp or objc_msgSend_uncached

3.4 CacheLookup

获取完 isa 之后，接下来就要进行 CacheLookup ，查找方法缓存，我们再来到 CacheLookup 的源码处:

/********************************************************************
 *
 * CacheLookup NORMAL|GETIMP|LOOKUP
 *
 * Locate the implementation for a selector in a class method cache.
 *
 * Takes:
 *	 x1 = selector
 *	 x16 = class to be searched
 *
 * Kills:
 * 	 x9,x10,x11,x12, x17
 *
 * On exit: (found) calls or returns IMP
 *                  with x16 = class, x17 = IMP
 *          (not found) jumps to LCacheMiss
 *
 ********************************************************************/

.macro CacheLookup
	// p1 = SEL, p16 = isa
	ldp	p10, p11, [x16, #CACHE]	// p10 = buckets, p11 = occupied|mask
#if !__LP64__
	and	w11, w11, 0xffff	// p11 = mask
#endif
	and	w12, w1, w11		// x12 = _cmd & mask
	add	p12, p10, p12, LSL #(1+PTRSHIFT)
		             // p12 = buckets + ((_cmd & mask) << (1+PTRSHIFT))

	ldp	p17, p9, [x12]		// {imp, sel} = *bucket
1:	cmp	p9, p1			// if (bucket->sel != _cmd)
	b.ne	2f			//     scan more
	CacheHit $0			// call or return imp

2:	// not hit: p12 = not-hit bucket
	CheckMiss $0			// miss if bucket->sel == 0
	cmp	p12, p10		// wrap if bucket == buckets
	b.eq	3f
	ldp	p17, p9, [x12, #-BUCKET_SIZE]!	// {imp, sel} = *--bucket
	b	1b			// loop

3:	// wrap: p12 = first bucket, w11 = mask
	add	p12, p12, w11, UXTW #(1+PTRSHIFT)
		                        // p12 = buckets + (mask << 1+PTRSHIFT)

	// Clone scanning loop to miss instead of hang when cache is corrupt.
	// The slow path may detect any corruption and halt later.

	ldp	p17, p9, [x12]		// {imp, sel} = *bucket
1:	cmp	p9, p1			// if (bucket->sel != _cmd)
	b.ne	2f			//     scan more
	CacheHit $0			// call or return imp

2:	// not hit: p12 = not-hit bucket
	CheckMiss $0			// miss if bucket->sel == 0
	cmp	p12, p10		// wrap if bucket == buckets
	b.eq	3f
	ldp	p17, p9, [x12, #-BUCKET_SIZE]!	// {imp, sel} = *--bucket
	b	1b			// loop

3:	// double wrap
	JumpMiss $0

.endmacro

通过上述代码可知 CacheLookup 有三种模式：NORMAL，GETIMP， LOOKUP

ldp	p10, p11, [x16, #CACHE]

• CacheLookup 需要读取上一步拿到的类的 cache 缓存，而根据我们前面对类结构的学习，这里显然进行 16 字节地址平移操作，然后把拿到的 cache_t 中的 buckets 和 occupied、mask 赋值给 p10, p11。

and	w12, w1, w11		// x12 = _cmd & mask
	add	p12, p10, p12, LSL #(1+PTRSHIFT)
		             // p12 = buckets + ((_cmd & mask) << (1+PTRSHIFT))

	ldp	p17, p9, [x12]		// {imp, sel} = *bucket

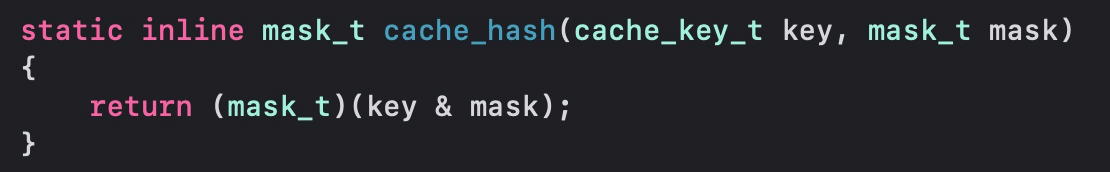

• 这里是将 w1 和 w11 进行与操作，其实本质就是 _cmd & mask。这一步和我们探索 cache_t 时遇到的



  是一模模一样样的道理。目的就是拿到下标。然后经过哈希运算之后，得到了 bucket 结构体指针，然后将这个结构体指针中的 imp，sel 分别存在 p17，p9 中。

1:	cmp	p9, p1			// if (bucket->sel != _cmd)
	b.ne	2f			//     scan more
	CacheHit $0			// call or return imp

• 接着我们将上一步获取到的 sel 和我们要查找的 sel（在这里也就是所谓的 _cmd）进行比较，如果匹配了，就通过 CacheHit 将 imp 返回；如果没有匹配，就走下一步流程。

2:	// not hit: p12 = not-hit bucket
	CheckMiss $0			// miss if bucket->sel == 0
	cmp	p12, p10		// wrap if bucket == buckets
	b.eq	3f
	ldp	p17, p9, [x12, #-BUCKET_SIZE]!	// {imp, sel} = *--bucket
	b	1b			// loop

• 由于上一步的 sel 没有匹配上，我们需要接着进行搜索。

3.5 CheckMiss

我们来到 CheckMiss 的源码:

.macro CheckMiss
	// miss if bucket->sel == 0
.if $0 == GETIMP
	cbz	p9, LGetImpMiss
.elseif $0 == NORMAL
	cbz	p9, __objc_msgSend_uncached
.elseif $0 == LOOKUP
	cbz	p9, __objc_msgLookup_uncached
.else
.abort oops
.endif
.endmacro

这里由于我们是 NORMAL 模式，所以会来到 __objc_msgSend_uncached:

STATIC_ENTRY __objc_msgSend_uncached
	UNWIND __objc_msgSend_uncached, FrameWithNoSaves

	// THIS IS NOT A CALLABLE C FUNCTION
	// Out-of-band p16 is the class to search

	MethodTableLookup
	TailCallFunctionPointer x17

	END_ENTRY __objc_msgSend_uncached

__objc_msgSend_uncached 中最核心的逻辑就是 MethodTableLookup，意为查找方法列表。

3.6 MethodTableLookup

我们再来到 MethodTableLookup 的定义:

.macro MethodTableLookup

	// push frame
	SignLR
	stp	fp, lr, [sp, #-16]!
	mov	fp, sp

	// save parameter registers: x0..x8, q0..q7
	sub	sp, sp, #(10*8 + 8*16)
	stp	q0, q1, [sp, #(0*16)]
	stp	q2, q3, [sp, #(2*16)]
	stp	q4, q5, [sp, #(4*16)]
	stp	q6, q7, [sp, #(6*16)]
	stp	x0, x1, [sp, #(8*16+0*8)]
	stp	x2, x3, [sp, #(8*16+2*8)]
	stp	x4, x5, [sp, #(8*16+4*8)]
	stp	x6, x7, [sp, #(8*16+6*8)]
	str	x8,     [sp, #(8*16+8*8)]

	// receiver and selector already in x0 and x1
	mov	x2, x16
	bl	__class_lookupMethodAndLoadCache3

	// IMP in x0
	mov	x17, x0

	// restore registers and return
	ldp	q0, q1, [sp, #(0*16)]
	ldp	q2, q3, [sp, #(2*16)]
	ldp	q4, q5, [sp, #(4*16)]
	ldp	q6, q7, [sp, #(6*16)]
	ldp	x0, x1, [sp, #(8*16+0*8)]
	ldp	x2, x3, [sp, #(8*16+2*8)]
	ldp	x4, x5, [sp, #(8*16+4*8)]
	ldp	x6, x7, [sp, #(8*16+6*8)]
	ldr	x8,     [sp, #(8*16+8*8)]

	mov	sp, fp
	ldp	fp, lr, [sp], #16
	AuthenticateLR

.endmacro

我们观察 MethodTableLookup 内容之后会定位到 __class_lookupMethodAndLoadCache3。在 __class_lookupMethodAndLoadCache3 之前会做一些准备工作，真正的方法查找流程核心逻辑是位于 __class_lookupMethodAndLoadCache3 里面的。 但是我们全局搜索 __class_lookupMethodAndLoadCache3 会发现找不到，这是因为此时我们会从汇编跳入到 C/C++。所以去掉一个下划线就能找到:

IMP _class_lookupMethodAndLoadCache3(id obj, SEL sel, Class cls)
{
    return lookUpImpOrForward(cls, sel, obj,
                              YES/*initialize*/, NO/*cache*/, YES/*resolver*/);
}

四、总结

• 方法的本质就是消息发送，消息发送是通过 objc_msgSend 以及其派生函数来实现的。
• objc_msgSend 为了执行效率以及 C/C++ 不能支持参数未知，类型未知的代码，所以采用汇编来实现 objc_msgSend。
• 消息查找或者说方法查找，会优先去从类中查找缓存，找到了就返回，找不到就需要去类的方法列表中查找。
• 由汇编过渡到 C/C++，在类的方法列表中查找失败之后，会进行转发。核心逻辑位于 lookUpImpOrForward。

我们下一章将会从 lookUpImpOrForward 开始探索，探索底层的方法查找的具体流程到底是怎么样的，敬请期待~
