Eureka 之后看 Consul

Eureka 之后看 Consul

Consul

Consul是HashiCorp公司推出的开源软件,通过 GO 语言编写,提供服务注册和发现、配置、多数据中心的高可用方案等能力,分布式一致方面采用 raft 算法 实现,并且很容易和 Spring Cloud 等微服务框架集成,使用起来非常的简单,具有简单、易用、可插排等特点。简而言之,Consul 提供了一种完整的服务网格解决方案 。

Consul具有以下的特点和功能

  • 服务发现:Consul的客户端可以向Consul注册服务,例如api服务或者mysql服务,其他客户端可以使用Consul来发现服务的提供者。Consul支持使用DNS或HTTP来注册和发现服务。
  • 运行时健康检查:Consul客户端可以提供任意数量的运行状况检查机制,这些检查机制可以是给定服务(“是Web服务器返回200 OK”)或本地节点(“内存利用率低于90%”)相关联。这些信息可以用来监控群集的运行状况,服务发现组件可以使用这些监控信息来路由流量,可以使流量远离不健康的服务。
  • KV存储:应用程序可以将Consul的键/值存储用于任何需求,包括动态配置,功能标记,协调,领导者选举等。它采用HTTP API使其易于使用。
  • 安全服务通信:Consul可以为服务生成和分发TLS证书,以建立相互的TLS连接。
  • 多数据中心:Consul支持多个数据中心。这意味着Consul的用户不必担心构建额外的抽象层以扩展到多个区域。

Consul原理

每个提供服务的节点都运行了Consul的代理,运行代理不需要服务发现和获取配置的KV键值对,代理只负责监控检查。代理节点可以和一个或者多个Consul server通讯。 Consul服务器是存储和复制数据的地方。服务器本身选出了领导者。虽然Consul可以在一台服务器上运行,但建议使用3到5,以避免导致数据丢失的故障情况。建议为每个数据中心使用一组Consul服务器。

如果你的组件需要发现服务,可以查询任何Consul Server或任何Consul客户端,Consul客户端会自动将查询转发给Consul Server。

需要发现其他服务或节点的基础架构组件可以查询任何Consul服务器或任何Consul代理。代理会自动将查询转发给服务器。每个数据中心都运行Consul服务器集群。发生跨数据中心服务发现或配置请求时,本地Consul服务器会将请求转发到远程数据中心并返回结果。

术语

  • Agent agent:是一直运行在Consul集群中每个成员上的守护进程。通过运行 consul agent 来启动。agent可以运行在client或者server模式。指定节点作为client或者server是非常简单的,除非有其他agent实例。所有的agent都能运行DNS或者HTTP接口,并负责运行时检查和保持服务同步。

  • Client 一个Client是一个转发所有RPC到server的代理。这个client是相对无状态的。client唯一执行的后台活动是加入LAN gossip池。这有一个最低的资源开销并且仅消耗少量的网络带宽。

  • Server:一个server是一个有一组扩展功能的代理,这些功能包括参与Raft选举,维护集群状态,响应RPC查询,与其他数据中心交互WAN gossip和转发查询给leader或者远程数据中心。

  • DataCenter 虽然数据中心的定义是显而易见的,但是有一些细微的细节必须考虑。例如,在EC2中,多个可用区域被认为组成一个数据中心?我们定义数据中心为一个私有的,低延迟和高带宽的一个网络环境。这不包括访问公共网络,但是对于我们而言,同一个EC2中的多个可用区域可以被认为是一个数据中心的一部分。

  • Consensus:在我们的文档中,我们使用Consensus来表明就leader选举和事务的顺序达成一致。由于这些事务都被应用到有限状态机上,Consensus暗示复制状态机的一致性。

  • Gossip:Consul建立在Serf的基础之上,它提供了一个用于多播目的的完整的gossip协议。Serf提供成员关系,故障检测和事件广播。更多的信息在gossip文档中描述。这足以知道gossip使用基于UDP的随机的点到点通信。

  • LAN Gossip 它包含所有位于同一个局域网或者数据中心的所有节点。

  • WAN Gossip:它只包含Server。这些server主要分布在不同的数据中心并且通常通过因特网或者广域网通信。 RPC 远程过程调用。这是一个允许client请求server的请求/响应机制。

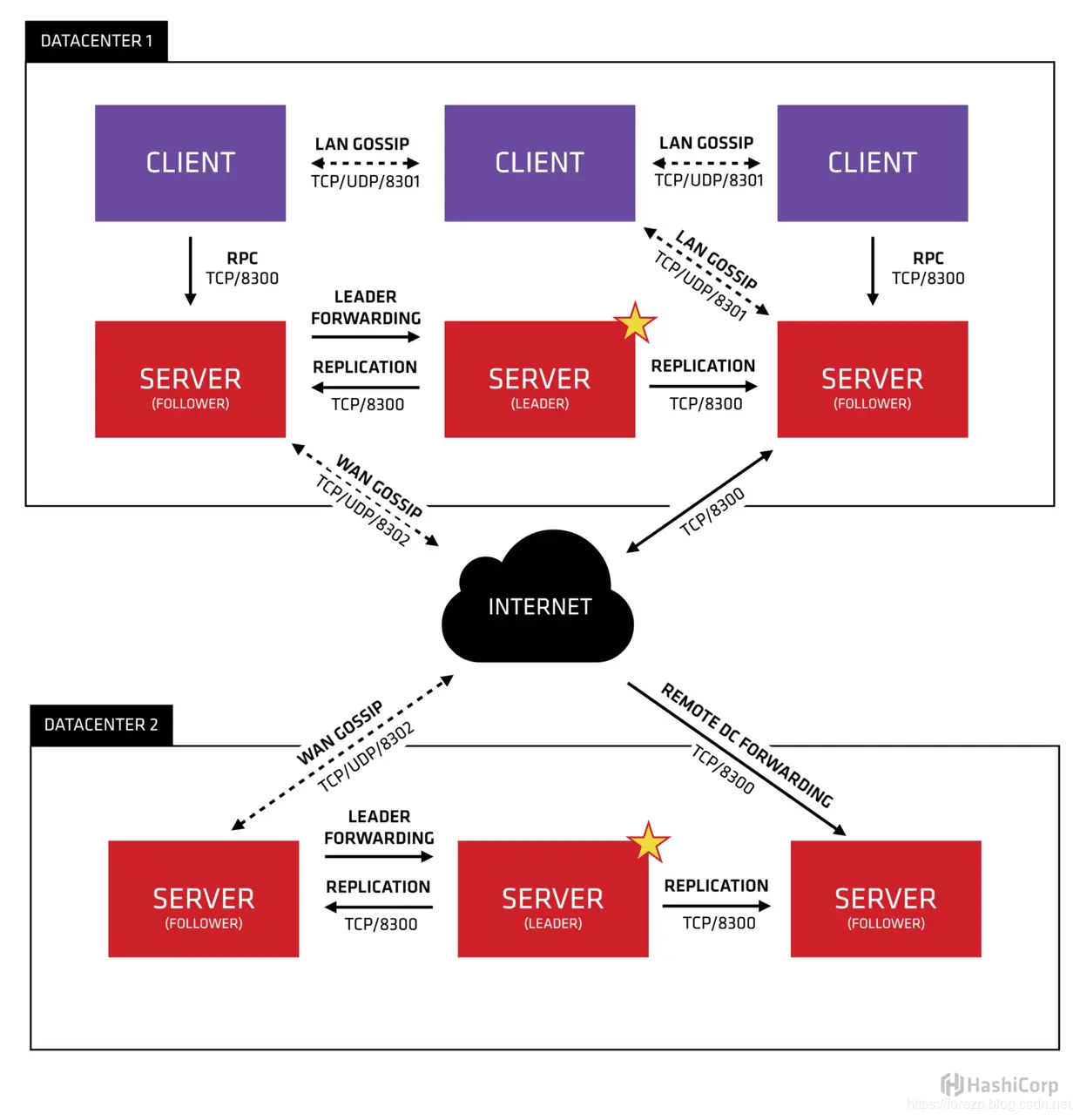

让我们分解这张图并描述每个部分。首先,我们能看到有两个数据中心,标记为“1”和“2”。Consul对多数据中心有一流的支持并且希望这是一个常见的情况。

在每个数据中心,client和server是混合的。一般建议有3-5台server。这是基于有故障情况下的可用性和性能之间的权衡结果,因为越多的机器加入达成共识越慢。然而,并不限制client的数量,它们可以很容易的扩展到数千或者数万台。

同一个数据中心的所有节点都必须加入gossip协议。这意味着gossip协议包含一个给定数据中心的所有节点。这服务于几个目的:第一,不需要在client上配置server地址。发现都是自动完成的。第二,检测节点故障的工作不是放在server上,而是分布式的。这是的故障检测相比心跳机制有更高的可扩展性。第三:它用来作为一个消息层来通知事件,比如leader选举发生时。

每个数据中心的server都是Raft节点集合的一部分。这意味着它们一起工作并选出一个leader,一个有额外工作的server。leader负责处理所有的查询和事务。作为一致性协议的一部分,事务也必须被复制到所有其他的节点。因为这一要求,当一个非leader得server收到一个RPC请求时,它将请求转发给集群leader。

server节点也作为WAN gossip Pool的一部分。这个Pool不同于LAN Pool,因为它是为了优化互联网更高的延迟,并且它只包含其他Consul server节点。这个Pool的目的是为了允许数据中心能够以low-touch的方式发现彼此。这使得一个新的数据中心可以很容易的加入现存的WAN gossip。因为server都运行在这个pool中,它也支持跨数据中心请求。当一个server收到来自另一个数据中心的请求时,它随即转发给正确数据中想一个server。该server再转发给本地leader。

这使得数据中心之间只有一个很低的耦合,但是由于故障检测,连接缓存和复用,跨数据中心的请求都是相对快速和可靠的。

Consul 服务注册发现流程

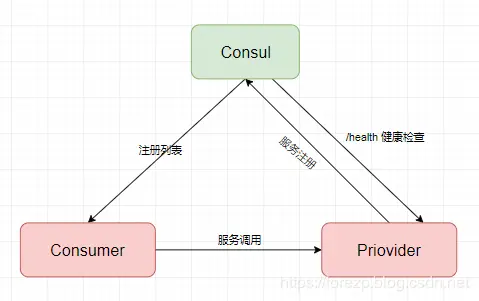

Consul在业界最广泛的用途就是作为服务注册中心,同Eureka类型,consul作为服务注册中心,它的注册和发现过程如下图:

在上面的流程图上有三个角色,分别为服务注册中心、服务提供者、服务消费者。

  • 服务提供者Provider启动的时候,会向Consul发送一个请求,将自己的host、ip、应用名、健康检查等元数据信息发送给Consul
  • Consul 接收到 Provider 的注册后,定期向 Provider 发送健康检查的请求,检验Provider是否健康
  • 服务消费者Consumer会从注册中心Consul中获取服务注册列表,当服务消费者消费服务时,根据应用名从服务注册列表获取到具体服务的实例(1个或者多个),从而完成服务的调用。

Consul 与 Eureka 对比

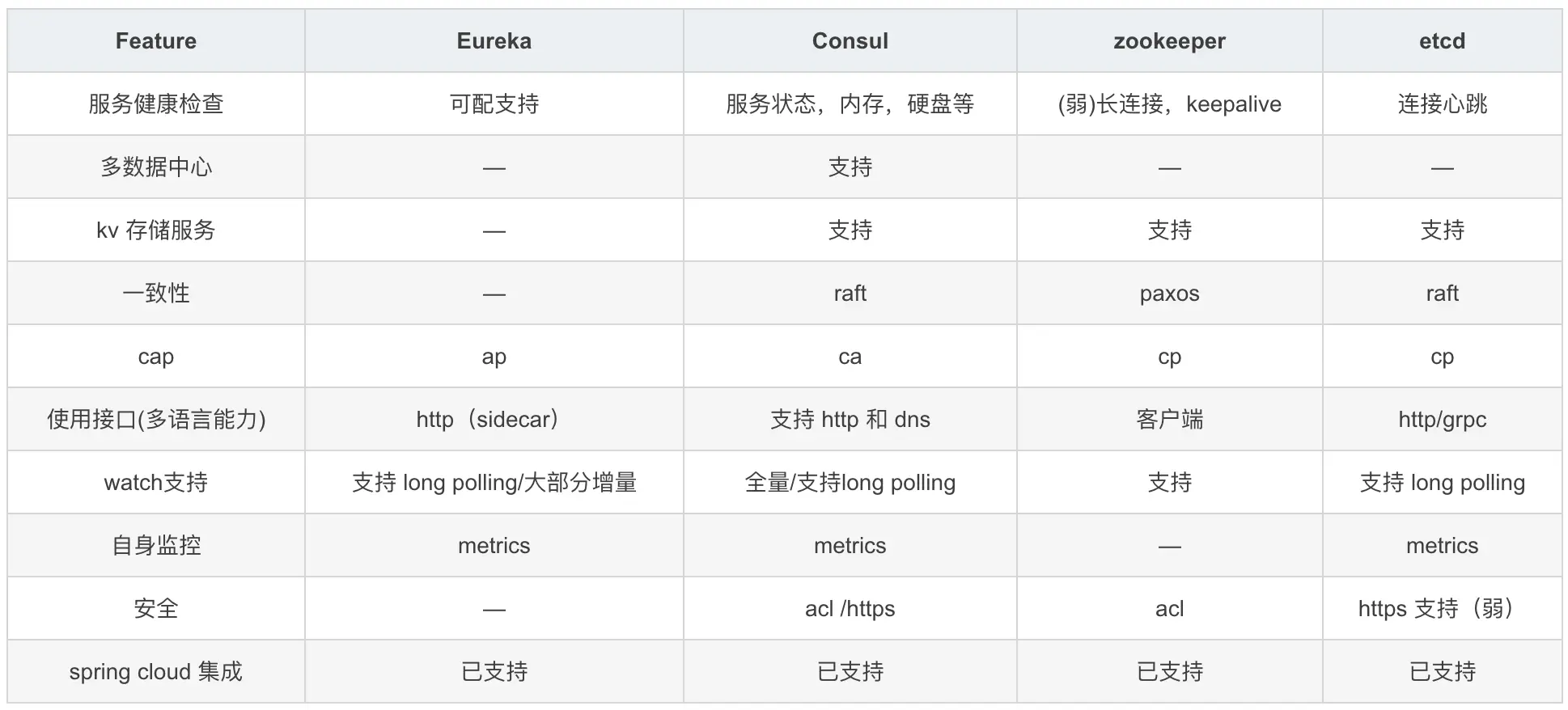

根据上边注册中心组建对比的表格,我们知道,Consul和Eureka最大区别在于,Consul保证CA,而Eureka保证了AP。

Consul强一致性带来的是:

服务注册相比Eureka会稍慢一些。因为Consul的raft协议要求必须过半数的节点都写入成功才认为注册成功 Leader挂掉时,重新选举期间整个consul不可用。保证了强一致性但牺牲了可用性。

Eureka保证高可用(A)和最终一致性:

服务注册相对要快,因为不需要等注册信息replicate到其他节点,也不保证注册信息是否replicate成功。[当数据出现不一致时](juejin.cn/post/684490…),虽然A, B上的注册信息不完全相同,但每个Eureka节点依然能够正常对外提供服务,这会出现查询服务信息时如果请求A查不到,但请求B就能查到。如此保证了可用性但牺牲了一致性。

Consul下载和安装

下载地址:www.consul.io/downloads.h…

Linux

启动命令:

nohup consul agent -server -bootstrap-expect 1 -config-dir /etc/consul.d/ -data-dir /tmp/consul -ui -bind=0.0.0.0 >> /var/opt/consul/consul.log 2>&1
复制代码

Mac

# 安装
brew install consul
# 修改 Consul 启动参数
vim /usr/local/opt/consul/homebrew.mxcl.consul.plist
# 修改 ProgramArguments 部分
<key>ProgramArguments</key><array><string>/usr/local/opt/consul/bin/consul</string><string>agent</string><string>-server</string><string>-bootstrap</string><string>-advertise</string><string>127.0.0.1</string><string>-data-dir</string><string>./data</string><string>-ui</string></array>
# Consul 启动
bashbrew services start consul
复制代码

访问 Web 界面

访问:http://localhost:8500

-bootstrap:启动模式,此模式下,节点可以选举自己为leader,一个数据中心只能有一个此模式启动的节点。机群启动后,新启动的节点不建议使用这种模式。
-bootstrap-expect:设定一个数据中心需要的服务节点数,可以不设置,设置的数字必须和实际的服务节点数匹配。consul会等待直到数据中心下的服务节点满足设定才会启动集群服务。初始化leader选举,不能和bootstrap混用。必须配合-server配置。
-bind:绑定的内部通讯地址,默认0.0.0.0,即,所有的本地地址,会将第一个可用的ip地址散播到集群中,如果有多个可用的ipv4,则consul启动报错。[::]ipv6,TCP UDP协议,相同的端口。防火墙配置。
-client:客户端模式,http dns,默认127.0.0.1,回环令牌网址
-config-file:配置文件位置
-config-dir:配置文件所在文件夹,会加载其下所有配置文件,.json或者.hcl文件,加载顺序为字母表顺序;可用配置多个此配置,从而加载多个文件夹,子文件夹的配置不会被加载。
-config-format:配置文件格式,配置了,则加载相应个是的文件。不配置,则consul自动识别。
-data-dir:状态数据存储文件夹,所有的节点都需要。文件夹位置需要不收consul节点重启影响,必须能够使用操作系统文件锁,unix-based系统下,文件夹文件权限为0600,注意做好账户权限控制,
-datacenter:数据中心名称,默认dc1,一个数据中心的所有节点都必须在一个LAN中。
-dev:开发模式,去掉所有持久化选项,内存服务器模式。
-disable-host-node-id:不使用host信息生成node ID,适用于同一台服务器部署多个实例用于测试的情况。随机生成nodeID
-dns-port:v7.0以后,自定义dns 端口,覆盖默认8600
-enable-script-checks:是否允许使用脚本进行健康检查,默认false,最好配置enable acl
-encrypt:consul网络通讯加密key,base64加密,16比特;consul keygen产生。集群中的每个实例必须提供相同的,只需提供一次,然后会保存到数据文件。重启自动加载。consul节点启动后提供,会被忽略。
-hcl:添加hcl格式配置,和已有的配置合并。可以使用多个此配置。
-http-port:http api端口,覆盖默认的8500。适用于云环境指定。
-log-file:日志记录文件,如果没有提供文件名,则默认Consul-时间戳.log
-log-level:日志级别,默认info,包含:trace,debug,info,warn,err;consul monitor监控
-log-rotate-bytes:新日志文件生成大小阈值。
-log-rotate-rotation:新日志生成时间阈值
-join:需要加入的其它节点地址,可以多次使用,加入多个节点。
-retry-join:会进行加入重试,适用于认定加入节点最终会正常的情况。ipv4,ipv6,dns
-retry-interval:上述,重试间隔,默认30s
-retry-max:重试次数,默认0,无限次重试
-join-wan, -retry-join-wan, -retry-interval-wan, -retry-max-wan
-node:节点名称,默认主机名
-node-id:节点ID,
-pid-file:consul 存储 pid 的文件位置,用于主动发信号。如停止节点,重载配置等。
-protocol:使用的协议,升级时使用。consul -v查看协议版本
-raft-protocol:使用raft协议版本,默认3
-raft-snapshot-threshold:raft执行快照,提交次数阈值。一般不需要设置,io密集型应用可以调高。避免所有的节点同一时间快照。此值过大,会造成相应日志文件变大,节点重启恢复会耗费更长时间。1.1.0后,默认16384,之前8192.
-raft-snapshot-interval:执行快照间隔,影响类似上个配置,1.1.0后默认30s,之前5s。
-rejoin:节点会尝试重新加入集群。
-server:服务端节点模式。
-server-port:服务端RPC端口,v1.2.2后提供。
-non-voting-server:服务节点不参与选举,接受日志复制,用于横向扩展,服务查询请求。(类比zookeeper 观察者节点)
-syslog:linux OSX系统,配置日志输出到系统日志。
-ui:内置web ui界面。
-ui-dir:web ui 资源文件夹,使用此配置,则不需也不能使用再-ui配置。
复制代码

具体参数:www.consul.io/docs/agent/…

默认使用端口:

  • 服务端RPC:默认8300,TCP。
  • Serl LAN:处理LAN gossip,默认8301,TCP UDP。
  • Serl WAN:处理LAN gossip,默认8302,TCP UDP。
  • HTTP API:8500,TCP.
  • DNS:8600,TCP,UDP.

Consul 客户端

添加依赖

添加 pom 依赖

<!--监控,提供了健康检查-->
<dependency>
	<groupId>org.springframework.boot</groupId>
	<artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
<dependency>
	<groupId>org.springframework.cloud</groupId>
	<artifactId>spring-cloud-starter-consul-discovery</artifactId>
</dependency>
复制代码

修改配置

bootstrap.yml

spring:
 cloud:
  consul:
   host: xxx.xxx.xxx.xxx # 地址
   port: 8500 # 端口
   discovery:
   	register: true # 是否注册到 consul
    prefer-ip-address: true # ip 优先,以ip方式注册到 consul
    instance-id: ${spring.application.name}:${spring.cloud.client.ip-address} # 实例名称
    healthCheckInterval: 15s  # 健康检查时间间隔
    health-check-url: http://${spring.cloud.client.ip-address}:${server.port}/actuator/  # 健康检查地址
复制代码

启动类

添加 @EnableDiscoveryClient 注解,或者直接 @SpringCloudApplication

@SpringCloudApplication
public class GatewayApplication {
    public static void main(String[] args) {
        SpringApplication.run(GatewayApplication.class, args);
    }
}
复制代码

启用配置文件的相关配置项

spring:
  application:
    name: consul-provider
  cloud:
    consul:
      config:
          enabled: true
          format: yaml
          prefix: config
          profile-separator: ':'
          data-key: data
复制代码

网页上访问 consul 的 KV 存储的管理界面,即http://localhost:8500/ui/dc1/kv,创建配置记录。

使用 @RefreshScope 实现动态刷新配置

@RestController
@RefreshScope
public class FooBarController {

    @Value("${foo.bar}")
    String fooBar;

    @GetMapping("/foo")
    public String getFooBar() {
        return fooBar;
    }
}
复制代码

参数说明

spring:
 cloud:
  consul:
   host: xxx.xxx.xxx.xxx # 地址
   port: 8500 # 端口
   discovery:
   	register: true # 是否注册到 consul
   	serviceName: service-producer
    prefer-ip-address: true # ip 优先,以ip方式注册到 consul
    tags: version=1.0  # key-value
    instance-id: ${spring.application.name}:${spring.cloud.client.ip-address} # 实例名称
    healthCheckInterval: 15s  # 健康检查时间间隔
    health-check-url: http://${spring.cloud.client.ip-address}:${server.port}/actuator/  # 健康检查地址
复制代码

注册的服务名称属性为 spring.cloud.consul.discovery.serviceName,而不再是像 Eureka 中使用 spring.application.name=xx

API

参见:API 详情

ACL

Consul 服务端配置

生成 token

以 PUT 方式访问 http://localhost:8500/v1/acl/bootstrap ,取 SecretID 或 ID 你会发现这两个值其实是一样的。

{
    "ID": "e292b56b-eee4-76c6-07a1-af7a81fc8c38",
    "AccessorID": "3aea8f1b-f30a-5a0a-3970-14135c4ce1a3",
    "SecretID": "e292b56b-eee4-76c6-07a1-af7a81fc8c38",
    "Description": "Bootstrap Token (Global Management)",
    "Policies": [
        {
            "ID": "00000000-0000-0000-0000-000000000001",
            "Name": "global-management"
        }
    ],
    "Local": false,
    "CreateTime": "2019-12-16T16:11:54.159198+08:00",
    "Hash": "oyrov6+GFLjo/KZAfqgxF/X4J/3LX0435DOBy9V22I0=",
    "CreateIndex": 1061,
    "ModifyIndex": 1061
}
复制代码

修改 Consul 服务端配置文件

在 Consul 服务所在配置路径下(/etc/consul.d),创建一个 acl.json 文件,进行如下配置,完成配置重启 Consul 服务。

{
  "acl_master_token": "e292b56b-eee4-76c6-07a1-af7a81fc8c38",
	"acl_default_policy": "deny",
	"server": true,
	"log_level": "INFO",
	"bootstrap_expect": 1,
  "client_addr": "0.0.0.0"
}
复制代码

我们在网上会看到 acl_token 配置项,该用于 Consul 客户端认证时使用。

acl.json 文件名不要随意取名,可能会存在配置项不识别的问题

创建 ACL 规则

以 PUT 方式访问 http://localhost:8500/v1/acl/create

请求参数如下:

{
  "Name": "AgentToken",
  "Type": "client",
  "Rules": "node \"\" { policy = \"read\" } node \"\" { policy = \"write\" } service \"\" { policy = \"read\" } service \"\" { policy = \"write\" }  key \"\" { policy = \"read\" } key \"\" { policy = \"write\" } agent \"\" { policy = \"read\" } agent \"\" { policy = \"write\" }  session \"\" { policy = \"read\" } session \"\" { policy = \"write\" }"
}
复制代码

检查是否认证生效

# 命令行下,返回空
consul members
# 返回列表数据
consul members -token e292b56b-eee4-76c6-07a1-af7a81fc8c38
复制代码

Consul 客户端配置

Spring Cloud Consul 客户端配置

在 Consul 客户端配置 acl-token 配置项,推荐放在 bootstrap.yml 文件下

spring:
  cloud:
    consul:
      discovery:
        enabled: true
        healthCheckPath: ${management.server.servlet.context-path}/health
        healthCheckInterval: 15s
        prefer-ip-address: true
        register: true
        acl-token: e292b56b-eee4-76c6-07a1-af7a81fc8c38
      host: localhost
      port: 8500
复制代码

Rules

在上方第三步中的规则配置说明项。

Policy Scope
agent Utility operations in the Agent API, other than service and check registration
event Listing and firing events in the Event API
key Key/value store operations in the KV Store API
keyring Keyring operations in the Keyring API
node Node-level catalog operations in the Catalog API, Health API, Prepared Query API, Network Coordinate API, and Agent API
operator Cluster-level operations in the Operator API, other than the Keyring API
query Prepared query operations in the Prepared Query API
service Service-level catalog operations in the Catalog API, Health API, Prepared Query API, and Agent API
session Session operations in the Session API

涉及 Token 失效问题,参数说明等,可以查看 Consul Access Control(ACLS)

参见:官方 ACL 配置

Consul Web UI 安全

consul 本身并没有提供 web ui 的安全性保证,只要防火墙允许,则在外网的任何人也可以访问其 web ui,这一点比较危险,这里采用基本的 auth_basic 来保证 consul web ui 的安全性,方案简述如下:

  1. 以 server 模式运行 consul agent 的服务器,其配置网络策略,仅允许在内网范围内其它节点可访问其8500端口。

  2. 以client模式运行consul agent的节点,其如果打开 web ui,则只绑定地址127.0.0.1;其可以以8500端口连接consul server agent,但在使用consul相关功能时,必须使用client token或management token。

  3. 在内网中采用nginx或apache做反向代理至consul server agent节点的8500端口,并在nginx或apache中配置auth_basic认证。反向代理及auth_basic认证的配置参考下面:

    yum install -y httpd-tools
    htpasswd -c /etc/nginx/htpsswd consul_access # 执行后会要求你输入密码,完了就完成了账号密码的生成
    # 下面以配置nginx示例,apache的配置类似
    upstream consul {
           server 10.12.142.216:8500;
           server 10.12.142.217:8500;
           server 10.12.142.218:8500;
    }
    server {
        listen 18500;
        server_name consul.xxxx.com;
        location / {
            proxy_pass http://consul;
            proxy_read_timeout 300;
            proxy_connect_timeout 300;
            proxy_redirect off;
            auth_basic "Restricted";
            auth_basic_user_file /etc/nginx/htpasswd;
        }
    }
    复制代码
  4. 配置网络策略,在外网仅允许访问nginx的反向代理地址,访问时需输入auth_basic认证信息,并且在使用consul相关功能时,必须使用client token(原则上不允许将management token带出到外网)。

Spring Cloud Consul 配置

核心参数
配置项 默认值
spring.cloud.consul.enabled true
spring.cloud.consul.host localhost
spring.cloud.consul.port 8500

其他参数配置参见:Spring Cloud Consul 从入门到精通

问题

1、存在 Critical 问题

导致的原因可能是没有引用 spring-boot-starter-actuator 依赖导致

<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>
复制代码

2、Spring Cloud Consul 错误信息如下,原因是 SC 应用中没有配置 acl-token,跟是否是 bootstrap 与 application 是没有关系的哦,如果还存在问题,可以查看是否配置文件名称错误了,或者 debug 一下 ConsulDiscoveryProperties 类中的配置初始化操作。

com.ecwid.consul.v1.OperationException: OperationException(statusCode=403, statusMessage='Forbidden', statusContent='Permission denied')
复制代码
