这是你从未见过的组件库 -- Android 上的手绘风格组件

之前看到一位作者开源了一款手绘风格的图表库 Chart.xkcd,感觉很是喜欢。
当然仅仅图表是满足不了我滴,于是想看看 Android 上是否有类似的开源库,一番搜索之后,颗粒无收。
想想原理可能不是太难,于是花点时间动手写了一个。

Demo 展示

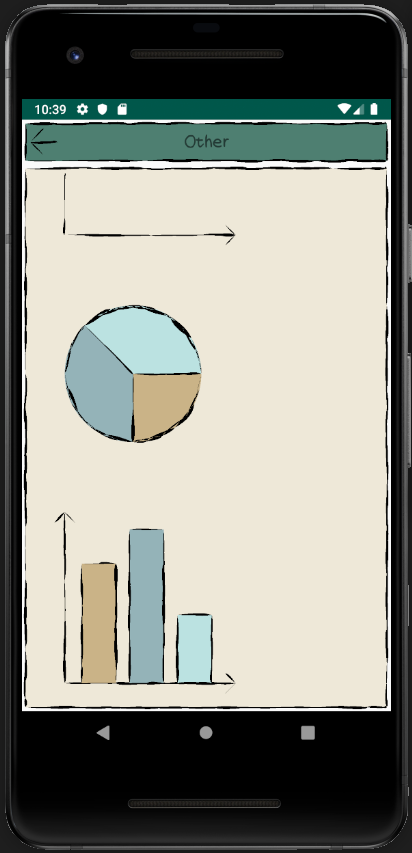

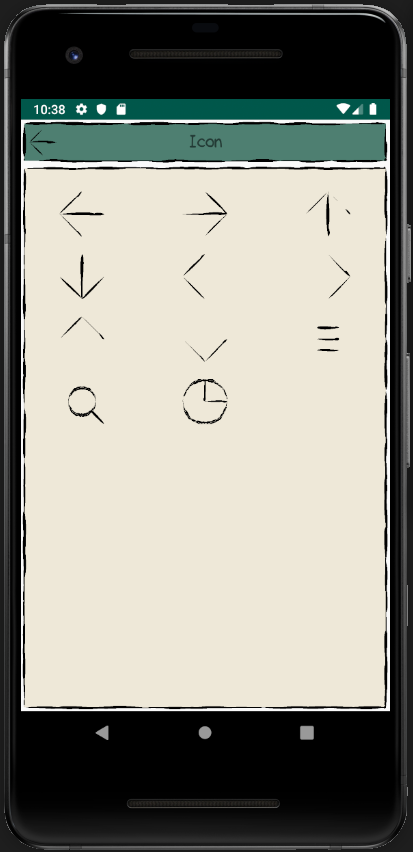

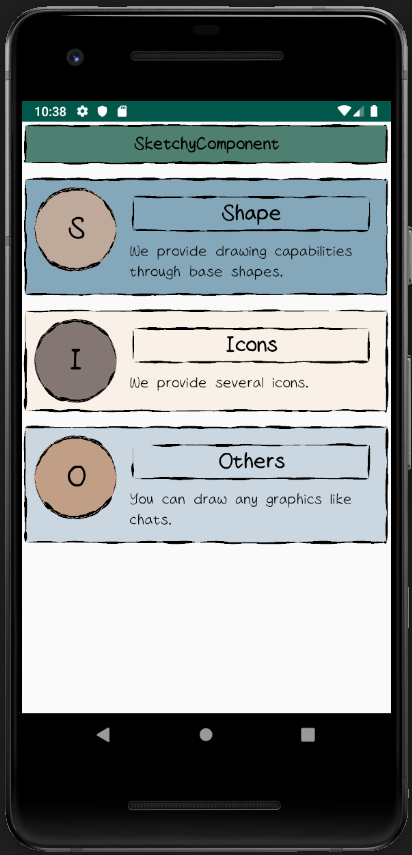

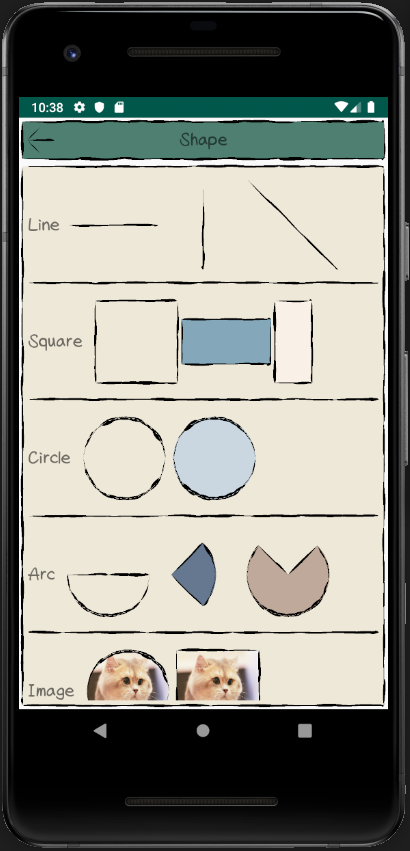

成果如下:

pic
pic
pic
pic

想快速体验一把,可以下载 Demo APK ~

仓库介绍

SketchyComponent,一款手绘风格的 Android 组件库。
仓库地址:github.com/m-zylab/Ske…

快速接入

  1. 添加 jcenter 仓库(AS 创建的项目默认已经添加)
repositories {
    jcenter()
}
复制代码
  1. 添加 sketchy 依赖
implementation 'com.zylab:sketchy:0.1.3'
复制代码
  1. 代码中使用组件
// 1. 创建 Sketchy 图形
val skSquareDrawable = SkSquareDrawable().apply {
    // 2. 设置属性
    fillColor = resources.getColor(android.R.color.holo_orange_dark)
}
// 3. 给 View 设置背景
text.background = skSquareDrawable
复制代码

就是这么 easy ~

组件库介绍

目前 SketchyComponent 提供了基础图形的 Drawable,一部分 Icon,以及用来自定义图形的基础功能。
下面分别介绍一下~

基础 Drawable

SkSquareDrawable

绘制一个矩形,效果如下:

pic

SkLineDrawable

绘制一个线形,效果如下:

pic

SkCircleDrawable

绘制一个圆形,效果如下:

SkArcDrawable

绘制一个扇形,效果如下:

SkImgDrawable

绘制图片,效果如下:

部分 Icon

SkTimeIcon

SkSearchIcon

SkListIcon

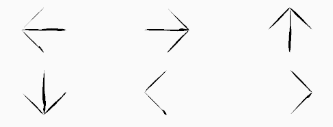

SkArrowIcon

自定义能力

我们提供了一些基础图形,方便用来自定义一些效果。下面是一些自定义的示例。

基础图形使用方法

我们提供的基础图形,均继承自 SkShape,其中提供了两个方法,SkShape#parseSkShape#draw(canvas: Canvas)
SkShape#parse 方法用来生成图形对应的路径
SkShape#draw 方法用来将图形绘制到 canvas,如果在绘制时路径还没有生成,即 parse 方法还未调用,默认会调用 parse 方法
以绘制直线为例:

// 创建 SkLine
val line = SkLine()
// 设置属性
line.startPoint = SkPoint(0.0, 0.0)
line.endPoint = SkPoint(100.0, 100.0)
// 进行绘制
line.draw(canvas)
复制代码

具体的 SkShape 介绍如下:

SkSquare

绘制一个矩形

SkLine

绘制一条线

SkCircle

绘制一个圆

SkArc

绘制扇形

SkCircleImg

绘制一个圆形图片

SkSquareImg

绘制一个矩形图片

更多用法请参照 github.com/m-zylab/Ske… 以及 github.com/m-zylab/Ske…
