第五节:Activiti6.0——流程定义相关API

凡人飞
1,681 阅读4分钟

一、概述

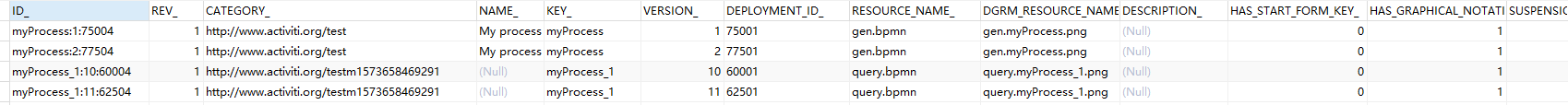

介绍：在发布一次资源后，会生成对应的流程定义（存储在表act_re_procdef）中，该定义记录一个流程的信息，如下图所有：

流程定义

二、流程定义的发布生成

  1. 我们的资源只有bpmn文件时，发布后activiti会帮我们生成对应的流程图png。如下：

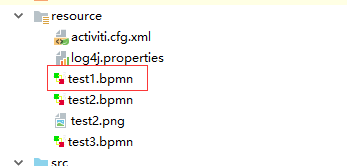

    bpmn
    在这里插入图片描述
  2. 我们可以自己添加png资源，此时activiti就不会帮我们生成。代码如下：
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

RepositoryService repositoryService = processEngine.getRepositoryService();

DeploymentBuilder builder = repositoryService.createDeployment();

//发布资源是自己的bpmn和png
builder.addClasspathResource("test2.bpmn").addClasspathResource("test2.png");
builder.deploy();

processEngine.close();
System.exit(0);

资源图片：

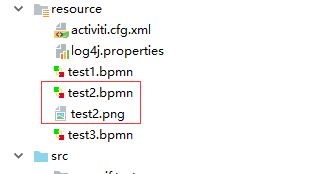

在这里插入图片描述

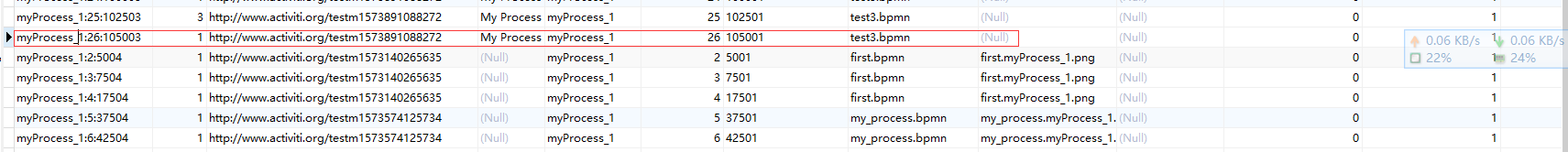

数据库中查看：
test2
注意匹配流程图的规则：

  • 优先查找与流程描述XML文件同名并且后缀为流程ID的图片文件。
  • 如果根据第一条规则查找不到相应的流程图文件，那么就会查找与流程描述XML文件同名的图片文件

3.只发布bpmn文件，并且不加自己的png图片时，同时我们也不想activiti帮我们生成png时，只需要在activiti.cfg.xml配置文件中添加如下属性：

<!--该属性是在我们发布资源时，是否自动生成对应png流程图-->
<property name="createDiagramOnDeploy" value="false" />

三、流程定义的中止（使失效）和激活（使生效）

介绍：发布流程定义后，定义只是一个规则，我们去用的时候才会真正的生成实例。不过我们在生成实例之前可以对流程定义中止和激活，测试如下：

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

RepositoryService repositoryService = processEngine.getRepositoryService();

DeploymentBuilder builder = repositoryService.createDeployment().addClasspathResource("test3.bpmn");
Deployment deployment = builder.deploy();

//获取流程定义
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();
//将流程定义中止（使流程定义不生效，即不能生成实例）
System.out.println("processDefinition的id：" + processDefinition.getId());
repositoryService.suspendProcessDefinitionById(processDefinition.getId());

RuntimeService runtimeService = processEngine.getRuntimeService();
//尝试生成一个流程实例
//因为流程定义被中止了，所有会报异常：
// Exception in thread "main" org.activiti.engine.ActivitiException: Cannot start process instance. Process definition My Process (id = myProcess_1:20:90003) is suspended
try {
    runtimeService.startProcessInstanceById(processDefinition.getId());
}catch (Exception e){
    e.printStackTrace();
}

//此处把流程定义再激活
repositoryService.activateProcessDefinitionById(processDefinition.getId());
ProcessInstance processInstance = runtimeService.startProcessInstanceById(processDefinition.getId());
System.out.println("实例:" + processInstance);


processEngine.close();
System.exit(0);

结果如下：

processDefinition的id：myProcess_1:25:102503
#失效后不能生成实例
org.activiti.engine.ActivitiException: Cannot start process instance. Process definition My Process (id = myProcess_1:25:102503) is suspended
	at org.activiti.engine.impl.util.ProcessInstanceHelper.createAndStartProcessInstance(ProcessInstanceHelper.java:67)
	at org.activiti.engine.impl.util.ProcessInstanceHelper.createAndStartProcessInstance(ProcessInstanceHelper.java:51)
	at org.activiti.engine.impl.cmd.StartProcessInstanceCmd.createAndStartProcessInstance(StartProcessInstanceCmd.java:109)
.......
	at org.activiti.engine.impl.cfg.CommandExecutorImpl.execute(CommandExecutorImpl.java:39)
	at org.activiti.engine.impl.RuntimeServiceImpl.startProcessInstanceById(RuntimeServiceImpl.java:114)
	at com.xjf.test.Test3.main(Test3.java:37)
#重新激活后生成实例
实例:ProcessInstance[102504]

四、流程定义的权限控制（1）

介绍：流程定义发布后，我们可以对流程定义的使用进行权限控制。==指定用户或用户组来使流程定义只能由对应的用户来使用(只有保存关系的作用，activiti不会主动进行权限控制)==。可以使用repositoryService.createProcessDefinitionQuery().startableByUser()方法来查关系。

设置的代码如下：

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

//首先创建用户
IdentityService identityService = processEngine.getIdentityService();
User user = identityService.newUser(UUID.randomUUID().toString());
user.setFirstName("xu");
user.setLastName("xiaoming");
user.setPassword("123456");
identityService.saveUser(user);

//发布流程定义
RepositoryService repositoryService = processEngine.getRepositoryService();
Deployment deployment = repositoryService.createDeployment().addClasspathResource("test3.bpmn").deploy();
//获取流程定义
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();
//给流程定义指定候选人
repositoryService.addCandidateStarterUser(processDefinition.getId(),user.getId());

//查询用户能使用流程定义，从act_ru_identitylink表中去查
List<ProcessDefinition> list = repositoryService.createProcessDefinitionQuery().startableByUser(user.getId()).list();
list.forEach(System.out::println);

processEngine.close();
System.exit(0);

结果：

ProcessDefinitionEntity[myProcess_1:26:105003]

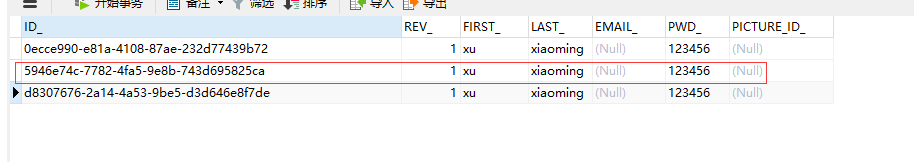

数据库查看： 用户数据表（==act_id_user==）查看：

user
流程定义(==act_re_procedef==)查看：
流程定义

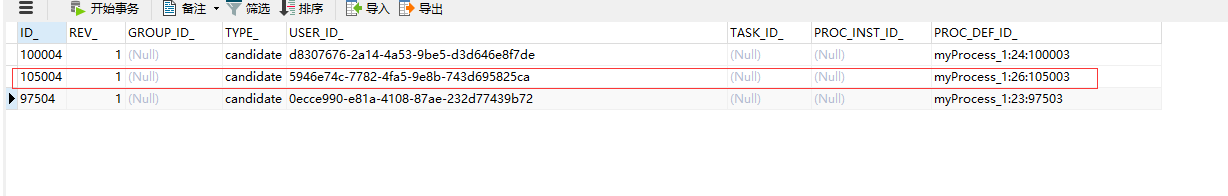

此时对应的关联关系会保存到表 ==act_ru_identitylink== 中：

关联关系

五、流程定义的权限控制（2）

**介绍：**流程定义跟用户或用户组的权限关系会保存在act_ru_identitylink表中，不过Activiti不会对这些权限进行拦截或者检查，只能根据这些关系与查询条件，返回相应的符合要求的数据。下面测试为==用户查流程定义==和==流程定义查用户==：

  1. 编码：
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
RepositoryService repositoryService = processEngine.getRepositoryService();
IdentityService identityService = processEngine.getIdentityService();

//发布资源
Deployment deployment = repositoryService.createDeployment().addClasspathResource("test2.bpmn").deploy();

//创建用户
User user1 = identityService.newUser("9");
user1.setFirstName("狗");
user1.setLastName("狗");
identityService.saveUser(user1);
User user2 = identityService.newUser("10");
user2.setFirstName("猫");
user2.setLastName("猫");
identityService.saveUser(user2);

//创建用户组
Group group1 = identityService.newGroup("12");
group1.setName("权限测试组1");
identityService.saveGroup(group1);
Group group2 = identityService.newGroup("13");
group2.setName("权限测试组2");
identityService.saveGroup(group2);

//获取流程定义
ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().deploymentId(deployment.getId()).singleResult();

//给流程定义设置权限用户和用户组
repositoryService.addCandidateStarterUser(processDefinition.getId(),user1.getId());
repositoryService.addCandidateStarterUser(processDefinition.getId(),user2.getId());
repositoryService.addCandidateStarterGroup(processDefinition.getId(),group1.getId());
repositoryService.addCandidateStarterGroup(processDefinition.getId(),group2.getId());

//1. 根据用户查询有权限的流程定义
List<ProcessDefinition> processDefinitionList = repositoryService.createProcessDefinitionQuery().startableByUser(user1.getId()).list();
System.out.println(user1.getFirstName() + user1.getLastName() + " 用户有权限的定义如下：");
processDefinitionList.forEach(pf -> System.out.println(pf.getName()));

System.out.println("===================================分隔符==============================");

//2. 根据流程定义查询具有其权限的用户
List<User> userList = identityService.createUserQuery().potentialStarter(processDefinition.getId()).list();
System.out.println("具有流程定义 " + processDefinition.getName() +" 的用户如下");
userList.forEach(user -> System.out.println(user.getFirstName() + user.getLastName()));

System.out.println("===================================分隔符==============================");

//3. 根据流程定义查询具有其权限的用户组
List<Group> groupList = identityService.createGroupQuery().potentialStarter(processDefinition.getId()).list();
System.out.println("具有流程定义 " + processDefinition.getName() +" 的用户组如下");
groupList.forEach(group -> System.out.println(group.getName()));

//关闭
processEngine.close();
System.exit(0);

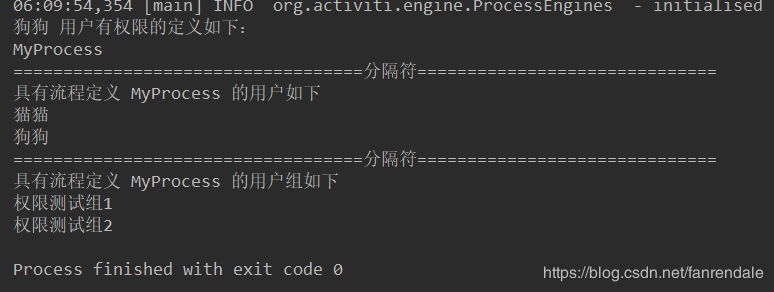

  1. 运行结果
    运行结果

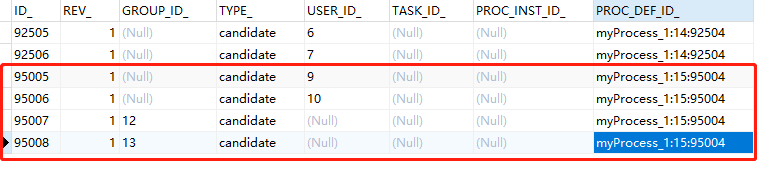

  2. 查看数据库
    数据库结果
