ReactNative源码解析——通信机制详解(2/2)

本文通过分析源码,逐步解析 ReactNative 中 Native to JS 的通信机制。

本文同时发表于我的个人博客

Native to JS


在『ReactNative源码解析——通信机制详解(1/2)』一文中通过 RN 源码逐步分析了 JS to Native 的通信机制,整个过程相当还是比较复杂。本文同样通过解析源码,逐步分析 Native to JS 的过程。 相比 JS to Native,Native to JS 简单不少。

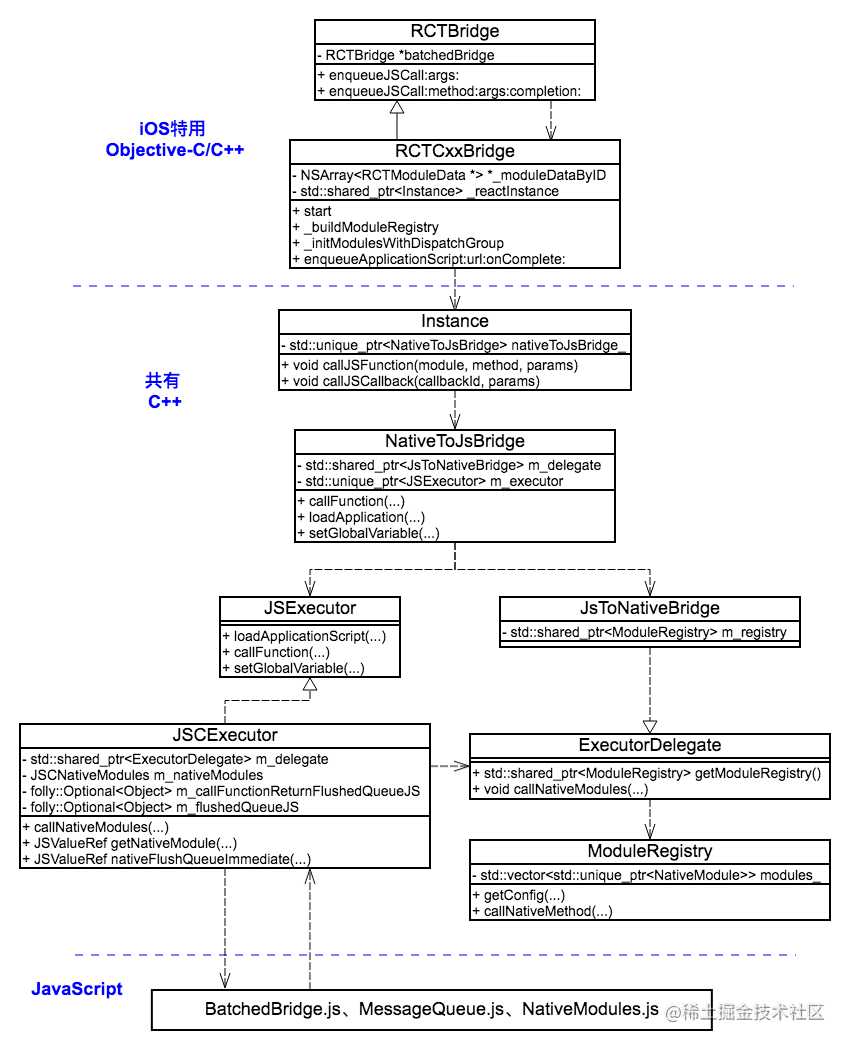

这是我们在『ReactNative源码解析——通信机制详解(1/2)』一文中给出的 RN 关键类类图。

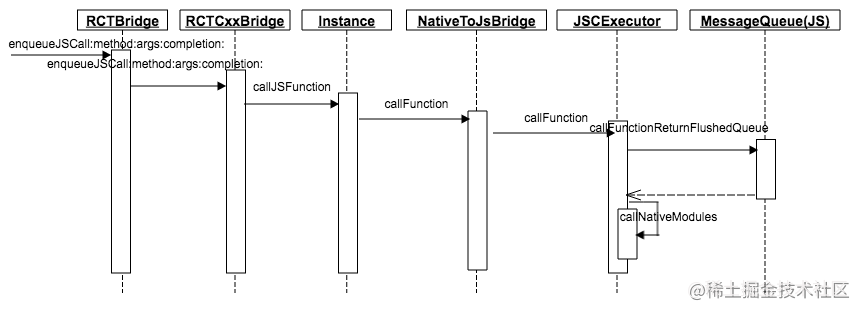

上图是 Native to JS 的时序图,RCTBridge 作为 RN 对外接口,Native 调用 JS 的方法自然也需要从此发出。上图中的方法调用链比较简单,不一一分析。 在『ReactNative源码解析——通信机制详解(1/2)』中,我们知道NativeToJsBridge是 Native to JS 的桥接,NativeToJsBridge做的最重要的一件事就是线程管理——使所有的 JS 调用都在指定的线程上执行。(RN中关于线程问题,后面会另开文章专门讨论。) JSCExecutor是 RN 中 JS 执行引擎,今天的分析就从此开始。 JS to Native 的流程进入JSCExecutor::callFunction

JSCExecutor::callFunction

void JSCExecutor::callFunction(const std::string& moduleId, const std::string& methodId, const folly::dynamic& arguments) {
    auto result = [&] {
        if (!m_callFunctionReturnResultAndFlushedQueueJS) {
            bindBridge();
        }
        return m_callFunctionReturnFlushedQueueJS->callAsFunction({
            Value(m_context, String::createExpectingAscii(m_context, moduleId)),
            Value(m_context, String::createExpectingAscii(m_context, methodId)),
            Value::fromDynamic(m_context, std::move(arguments))
        });
    }();

    callNativeModules(std::move(result));
}
复制代码

callFunction方法中,首先判断环境是否准备好(第3行),若尚未准备好,则进入bindBridge

void JSCExecutor::bindBridge() throw(JSException) {
    std::call_once(m_bindFlag, [this] {
        auto global = Object::getGlobalObject(m_context);
        auto batchedBridgeValue = global.getProperty("__fbBatchedBridge");
        auto batchedBridge = batchedBridgeValue.asObject();
        m_callFunctionReturnFlushedQueueJS = batchedBridge.getProperty("callFunctionReturnFlushedQueue").asObject();
        m_callFunctionReturnResultAndFlushedQueueJS = batchedBridge.getProperty("callFunctionReturnResultAndFlushedQueue").asObject();
  });
}
复制代码

bindBridge方法主要完成一些初始化准备工作:从 JS 则获取batchedBridge object 以及若干个方法(m_callFunctionReturnFlushedQueueJS等)。 在BatchedBridge.js中可以找到__fbBatchedBridge的定义:

const BatchedBridge = new MessageQueue();
Object.defineProperty(global, '__fbBatchedBridge', {
  configurable: true,
  value: BatchedBridge,
});
复制代码

可以看到,在 Native 里面拿到的batchedBridge是一个MessageQueue类型的 JS object。 m_callFunctionReturnFlushedQueueJS则是 JS 类MessageQueuecallFunctionReturnFlushedQueue方法。 回到JSCExecutor::callFunction,在第6行执行了callFunctionReturnFlushedQueue方法。

MessageQueue.callFunctionReturnFlushedQueue(JS)

  callFunctionReturnFlushedQueue(module: string, method: string, args: Array<any>) {
    this.__guard(() => {
      this.__callFunction(module, method, args);
    });

    return this.flushedQueue();
  }
复制代码

callFunctionReturnFlushedQueue方法调用了内部的__callFunction方法。

__callFunction(module: string, method: string, args: Array<any>) {
    this._lastFlush = new Date().getTime();
    this._eventLoopStartTime = this._lastFlush;
    const moduleMethods = this._getCallableModule(module);
    const result = moduleMethods[method].apply(moduleMethods, args);
    return result;
  }
复制代码

__callFunction通过 moduleName在 JS Module 注册表中找到该 module,并调用相应的方法。

PS: JSCExecutor::callFunction->MessageQueue.callFunctionReturnFlushedQueue这套接口不会将要调用的 JS 方法的返回值传给 Native 侧。 如需返回 JS 方法的返回值,可调用另外一套接口:JSCExecutor::callFunctionSyncWithValue->MessageQueue.callFunctionReturnResultAndFlushedQueue。 but,在callFunctionSyncWithValue方法的声明处有注释:***『This method is experimental, and may be modified or removed』***

JS Module 注册表

上一节,我们提到 JS Modulde 注册表(_lazyCallableModules),所有曝露给 Native 的 JS Module都需要注册。

  registerCallableModule(name: string, module: Object) {
    this._lazyCallableModules[name] = () => module;
  }

  registerLazyCallableModule(name: string, factory: void => Object) {
    let module: Object;
    let getValue: ?(void => Object) = factory;
    this._lazyCallableModules[name] = () => {
      if (getValue) {
        module = getValue();
        getValue = null;
      }
      return module;
    };
  }

  _getCallableModule(name: string) {
    return this._lazyCallableModules[name]();
  }
复制代码

JS Module 注册表支持懒加载。

可通过registerCallableModuleregisterLazyCallableModule接口注册。 如在RCTEventEmitter.js中注册的消息模块RCTEventEmitter:

BatchedBridge.registerCallableModule('RCTEventEmitter', eventEmitter);
复制代码

在InitializeCore.js中注册的基础模块(懒加载):

BatchedBridge.registerLazyCallableModule('Systrace', () => require('Systrace'));
BatchedBridge.registerLazyCallableModule('JSTimers', () => require('JSTimers'));
BatchedBridge.registerLazyCallableModule('HeapCapture', () => require('HeapCapture'));
BatchedBridge.registerLazyCallableModule('SamplingProfiler', () => require('SamplingProfiler'));
BatchedBridge.registerLazyCallableModule('RCTLog', () => require('RCTLog'));
BatchedBridge.registerLazyCallableModule('RCTDeviceEventEmitter', () => require('RCTDeviceEventEmitter'));
BatchedBridge.registerLazyCallableModule('RCTNativeAppEventEmitter', () => require('RCTNativeAppEventEmitter'));
BatchedBridge.registerLazyCallableModule('PerformanceLogger', () => require('PerformanceLogger'));
复制代码

至此,Native to JS 的流程基本结束。 but,事情并没有结束。 前面讲到,callFunctionReturnFlushedQueue不会返回所调 JS 方法的返回值,但它确有返回值(从 JS 传给 Native):

// callFunctionReturnFlushedQueue的 return 语句
return this.flushedQueue();
复制代码

在分析 JS to Native 时介绍过,出于性能考虑所有从 JS to Native 的调用都会先入队,只有满足一定的条件(离上一次 flush queue 大于5ms)才会被执行。 所有 Native to JS的调用,在其结束时都会触发一次 flush queue 的操作,即 flush 所有入队的 JS to Native 的调用。

小结

Native to JS 的通信过程相对比较简单,总结主要有两点:

  • 所有曝露给 Native 的 JS Module 都需要提前注册;
  • 在 Native to JS 调用结束时,会触发 flush JS to Native Queue 的操作。

总结


RN 中 Native 与 JS 的通信机制基本分析完成,总结主要有以下几点:

  • RN 项目中涉及多种语言,但 Native 与 JS 的通信发生在C++JavaScript间;
  • 双方具体负责通信的分别是:Native 的JSCExecutor与 JS 的MessageQueue
  • 在 Native 侧维护了一份曝露给 JS 的 module 注册表,在 JS 侧维护了一份曝露给 Native 的 module 注册表;
  • RN 中 Native to JS 的通信没有使用JavaScriptCore提供的机制(blockJSExport),而是自己实现了一套跨平台通信机制。

参考资料

React Native Docs

ReactNative iOS源码解析
