一、UML的定义
UML,即Unified Modeling Language又称统一建模语言或标准建模语言，是一个支持模型化和软件系统开发的图形化语言，为软件开发的所有阶段提供模型化和可视化支持，包括由需求分析到规格，到构造和配置。UML是一种是面向对象软件的标准化建模语言，要弄清UML，首先得搞清楚面向对象和面向过程。
二、面向过程和面向对象
对程序员来说，这两个概念通俗易懂的解释为：
面向过程：分析出解决问题所需要的步骤，然后用函数把这些步骤一步一步实现，使用的时候一个一个依次调用就可以了。
面向对象：是把构成问题事务分解成各个对象，建立对象的目的不是为了完成一个步骤，而是为了描叙某个事物在整个解决问题的步骤中的行为。
三、面向过程的困难
面向过程的困难，本质上是因为面向过程方法将世界看作是过程化的，一个个紧密相连的小系统，构成这个系统的各个部分之间有密不可分的因果关系。需求复杂度低的时候很管用，系统因素一多，过程就很难模拟，因此提出了面向对象。
四、面向对象的困难
面向对象是把世界看作是由许多对象组成的，然而现实世界和对象世界之间存在着一道沟壑，如何抽象出对象。
要跨越这道沟壑，我们需要：
- 一种把现实世界映射到对象世界的方法；
- 一种从对象世界描述现实世界的方法；
- 一种验证对象世界行为是否正确反映了现实世界的方法。
而UML就是跨越这道沟壑的方法。
五、UML的特点
UML是一种建模用的语言，就是一种建模用的语言，包含模型和关系，类似于语言中的基本词汇和语法。
UML的特点是统一，形成一种标准让人和机器都能读懂。
UML的优点是可视化，通过原模型和表示法，更加准确直观表达出文字难以表达的内容。

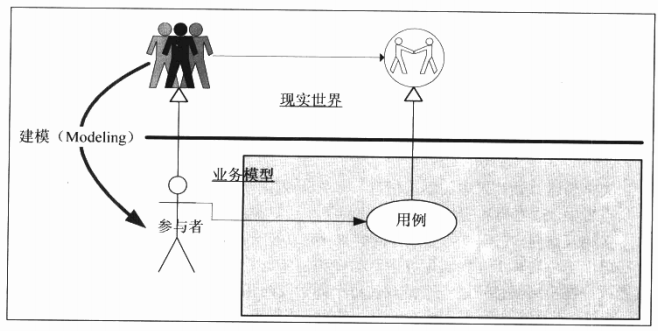

六、从现实世界到业务模型
建模是对客观事物建立一种抽象方法，用来表征事物以及对事物本身的理解。
如果我们站在很高的抽象层次，以高度归纳的视角来看这个世界的运作，就会发现现实世界无论多复杂，本质都是由人、事、物、规则组成。人驱动系统，事体现过程，物记录结果，规则是控制。
建模的关键就是弄明白有什么人，什么人做什么事，什么事产生什么物，中间有什么规则，再把人、事、物之间的关系定义出来，一个模型也就基本成型了。
# UML提供的为现实世界建模的元素：
（1）UML采用 参与者（actor）作为信息来源提供者，代表了现实世界的“人”。建立的模型的意义完全由参与者决定，所建立的模型也是完全为参与者服务，参与者是整个建模过程的中心。
（2）UML采用 用例（use case）代表驱动者的 业务目标，即参与者想要做什么、获得什么。业务目标就是现实中的“事”。
（3）UML采用 业务场景（business scenario）代表 规则。事是怎么做的，依据什么规则，均通过场景和用例场景的UML视图来描绘。

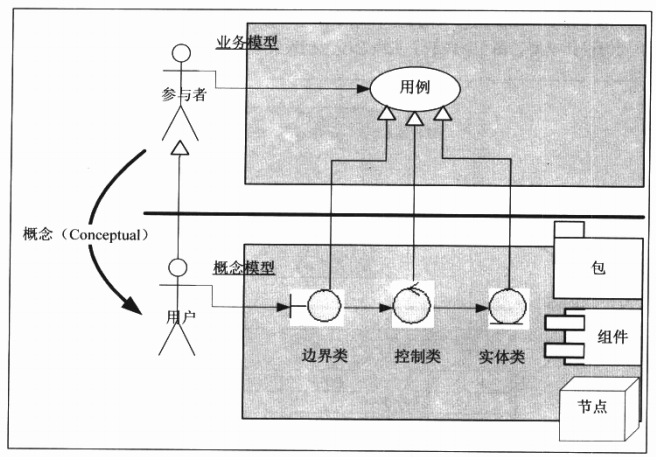

七、从业务模型到概念模型
UML通过称之为概念化的过程（Conceptual）来建立适合计算器理解和实现的模型，这个模型称为分析模型（Analysis Mode）。
绘制分析模型最主要的元模型有：
① 边界类（boundary）
② 实体类（entity）：实体类映射了现实世界中参与者完成业务目标时所涉及的事务。
③控制类（control）：边界和实体都是静态的，本身并不会动作，因此采用控制类来表示动态信息，即业务或用例场景中的步骤和活动。
我们再来总结一下：
- 边界类类似于系统中的界面，决定操作能不能做，代表了事
- 实体类由领域模型转化而来，重新表达了业务实体，代表了物
- 控制类表达了需求中的动态信息，体现了规则

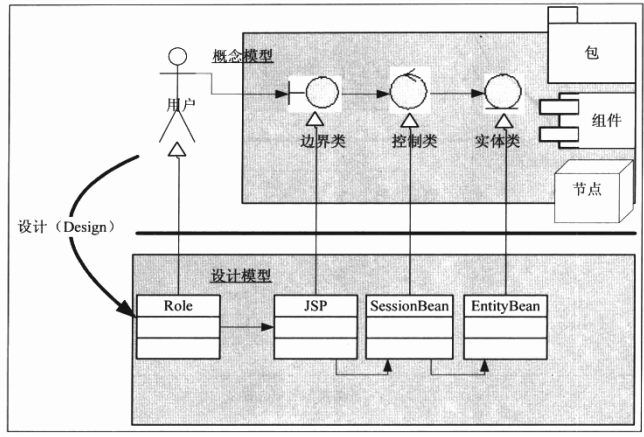

八、从概念模型到设计模型（程序实现）
边界类可以被转化为操作界面或者系统接口；
控制类可以被转化为计算程序或者控制程序，例如工作流、算法题等。
实体类可以转化为数据库表、XML文档等。
九、统一过程（RUP）
RUP是对UML使用最为全面、最为复杂的建模方法。
严格说UML并不是一种方法，只是一种语言，用来描述软件生产过程中要产生的文档，统一过程则是指导产生这些文档的方法。
