React插件 —— 快速搭建work flow操作界面

程序铺子
1,646 阅读8分钟

安装

npm i react-work-flow

react-work-flow 简介

首先非常感谢 MrBlenny ， 因为这款插件是在 react-flow-chart 的基础之上完成的。

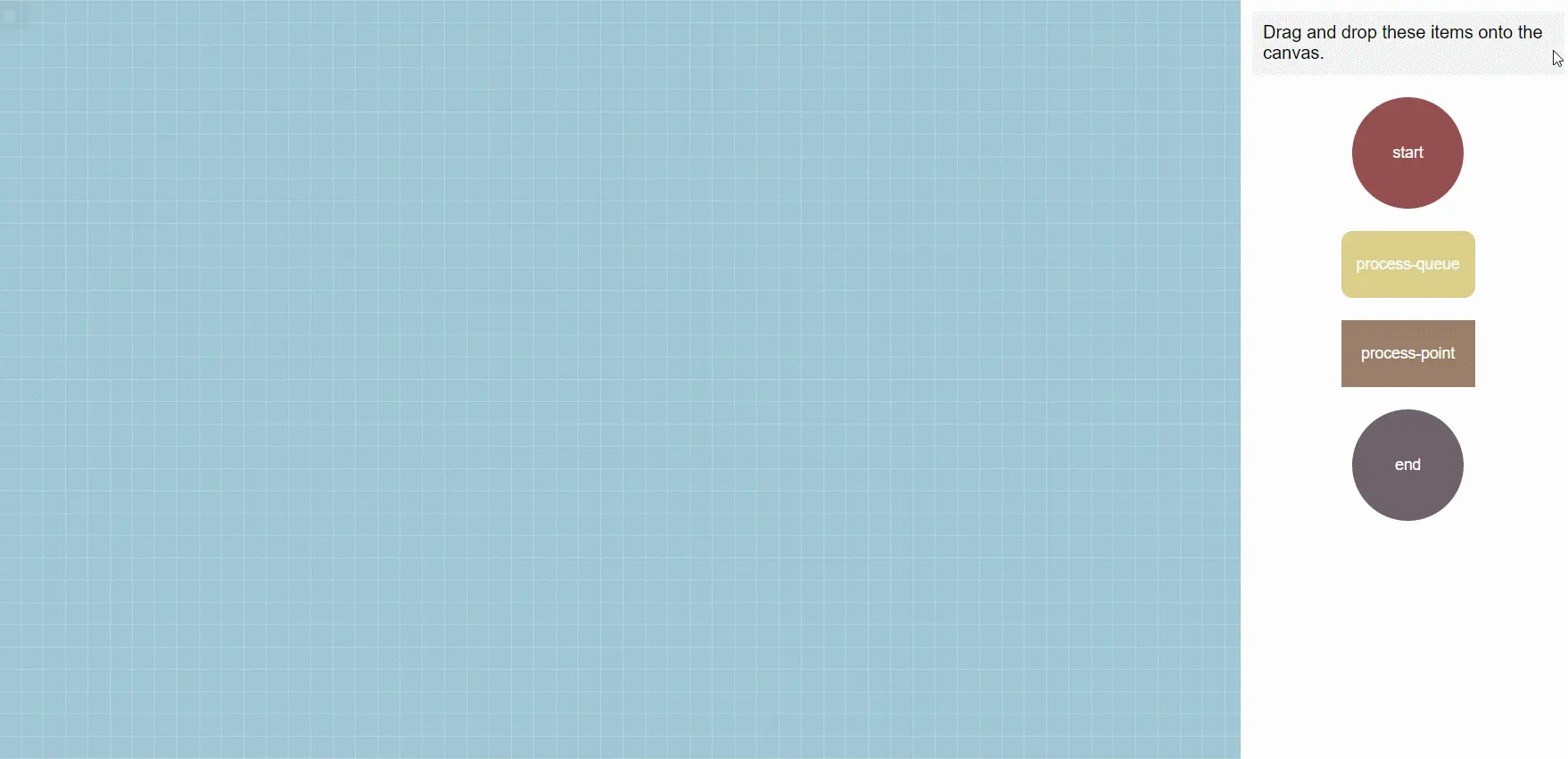

在介绍这款插件之前，我们首先通过下面的GIF图片来看一下，这款插件可以用来做什么：

如果GIF图片加载不出来，你可以点击 此处 进行查看。

如上图所示，这是一款React插件，主要用来帮助用户快速搭建一个 工作流（work-flow） 的图形界面。

插件的主要基本功能有：

  1. 推拽添加节点，并添加节点的名字和描述信息
  2. 拖拽添加连线，连接两个节点。并选择性地添加连线地说明文字
  3. 双击节点，修改节点的名字和描述信息
  4. 双击连线，修改连线的描述信息
  5. 点击节点或连线，按下 Back 键删除节点或连线

插件的高级功能有：

  1. 自定义样式，开发人员可以自定义修改节点、连线的样式
  2. 更多高级功能正在开发中

该插件的功能非常灵活，很多功能都可以自行进行控制，具体的做法我们马上就会讲到。

插件的使用

1. 搭建最基本的页面

成功安装插件之后，我们先将基本的页面搭建起来，代码实例如下：

import * as React from 'react'
import { FlowChartWithState, Content, Page, Sidebar, SidebarItem } from 'react-work-flow'

// 初始化一个空画板
const chartSimple = {
    offset: {
        x: 0,
        y: 0
    },
    nodes: {
    },
    links: {
    },
    selected: {},
    hovered: {}
}

const DragAndDropSidebar = () => {
    return (
        <Page>
            <Content>
                <FlowChartWithState initialValue={chartSimple} />
            </Content>
            <Sidebar>
                <div style={{ margin: "10px", padding: "10px", background: "rgba(0,0,0,0.05)" }}>
                    Drag and drop these items onto the canvas.
                </div>
                <SidebarItem type="start" />
                <SidebarItem type="process-queue" />
                <SidebarItem type="process-point" />
                <SidebarItem type="end" />
            </Sidebar>
        </Page>
    )
}

export default DragAndDropSidebar;

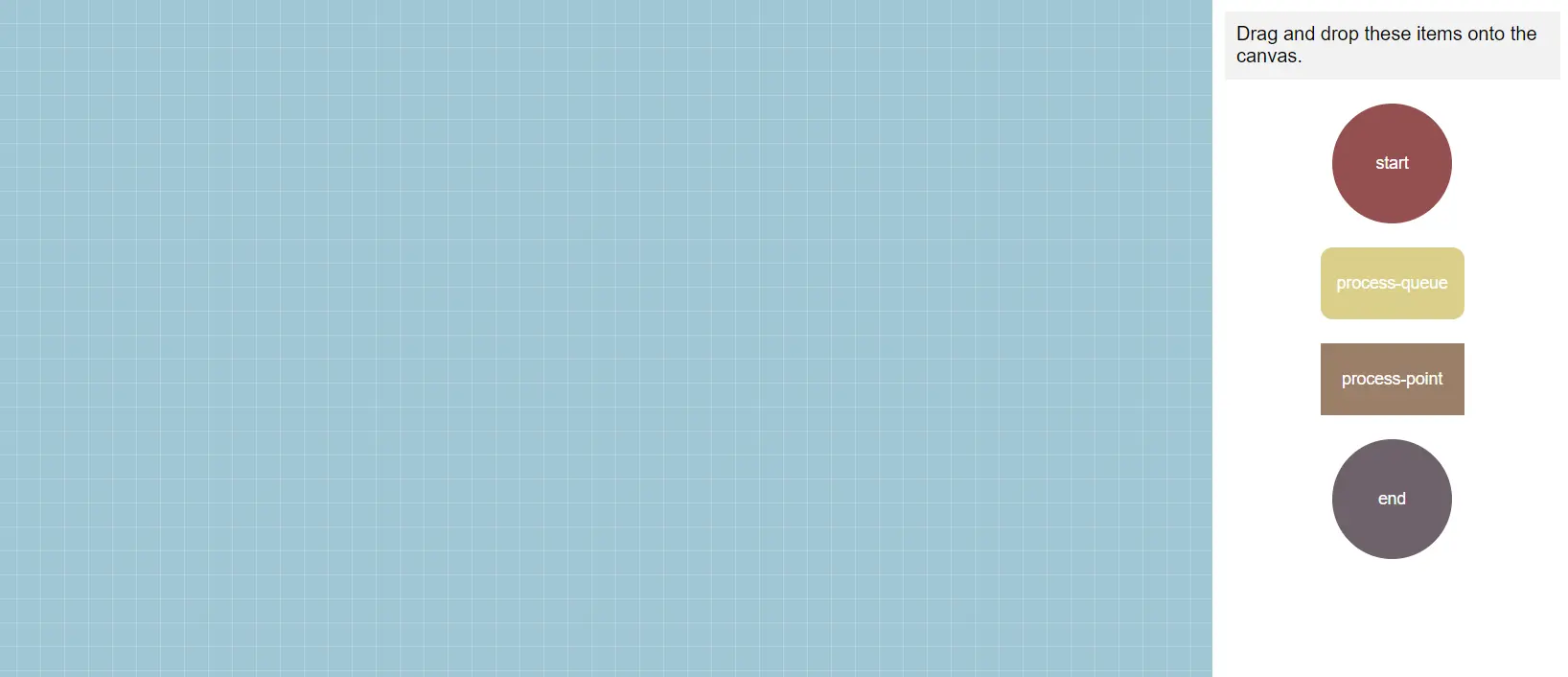

页面搭建完成之后，将该页面放进自己的项目中，打开网页，我们就可以看到一个空白的work-flow操作界面：

2. 获取work-flow的JSON数据

当我们当我们成功创建一个work-flow之后，肯定是想要把它的相关数据保存到数据库中的，以方便后期我们使用这条数据重新渲染work-flow。

这是一个JSON格式的数据，获取数据的示例代码如下：

// 无关代码已经省略

const DragAndDropSidebar = () => {
    let workFlowValue = {}

    let getWorkFlowChartValue = (newWorkFlowValue) => {
        workFlowValue = newWorkFlowValue
        console.log("work-flow 的JSON数据： ", workFlowValue)
    }

    return (
        <Page>
            <Content>
                <FlowChartWithState
                    initialValue={chartSimple}
                    getWorkFlowChartValue={getWorkFlowChartValue} />
            </Content>
        </Page>
    )
}

3. 自定义连线的规则，在某些情况下不允许添加连线

在有些情况下，我们需要控制用户添加连线的权限，在不适当的情况下，不允许用户添加连线，比如：不允许用户使用连线连接同一个节点，那么可以使用以下以下代码进行控制：

// 其他代码可以参考上述示例

function validateLink({ linkId, fromNodeId, fromPortId, toNodeId, toPortId, chart }) {
    if (fromNodeId === toNodeId) {
        return false
    }

    return true;
}


const DragAndDropSidebar = () => (
  <Page>
    <Content>
      <FlowChartWithState
        initialValue={chartSimple}
        config={{ validateLink: validateLink }}
      />
    </Content>
  </Page>
)

4. 是否允许用户编辑work-flow

在某些情况下，我们可能有这样的需求，只允许用户查看work-flow，但是不允许用户编辑work-flow。那么可以使用以下代码进行控制：

// 其他代码可以参考上述示例

const DragAndDropSidebar = () => (
  <Page>
    <Content>
      <FlowChartWithState
        initialValue={chartSimple}
        config={{ readonly: true }}
      />
    </Content>
  </Page>
)

5. 是否允许给连线添加说明文字

在添加一条新的连线或者双击连线时，默认情况下是不能添加说明的，如果想要开启这个功能，直接进行传参，开启功能：

// 其他代码可以参考上述示例

const DragAndDropSidebar = () => {
    return (
        <Page>
            <Content>
                <FlowChartWithState
                    initialValue={chartSimple}
                    isAllowAddLinkLabel={true} />
            </Content>
        </Page>
    )
}

6. 自定义样式，修改节点的样式

自定义样式的时候，建议大家使用 styled-components 插件进行快速定义样式，首先执行以下代码安装该插件：

npm i styled-components

然后参考如下代码进行自定义修改节点的样式：

// 其他代码可以参考上述示例

import styled from 'styled-components'

// 自定义 start 节点的样式
const StartPoint = styled.div`
    position: absolute;
    width: 100px;
    height: 100px;
    padding: 0px;
    display: flex;
    justify-content: center;
    align-items: center;
    background: rgb(148, 80, 81);
    color: red;
    border-radius: 50%;
`

// 自定义 proces-queue 节点的样式
const ProcessQueue = styled.div`
    width: 200px;
    height: 120px;
    position: absolute;
    padding: 30px;
    background: rgb(217, 207, 138);
    color: white;
    border-radius: 10px;
    & div {
    padding: 0px;
    margin: 0px;
}
`

// 自定义 process-point 节点的样式
const ProcessPoint = styled.div`
    width: 200px;
    height: 120px;
    position: absolute;
    padding: 30px;
    background: rgb(155, 127, 105);
    color: white;
    & div {
    padding: 0px;
    margin: 0px;
}
`

// 自定义 end 节点的样式
const EndPoint = styled.div`
    position: absolute;
    width: 100px;
    height: 100px;
    padding: 0px;
    display: flex;
    justify-content: center;
    align-items: center;
    background: rgb(110, 97, 107);
    color: white;
    border-radius: 50%;
`

const NodeCustom = React.forwardRef(({ node, children, ...otherProps }, ref) => {
    switch (node.type) {
        case "start":
            return (
                <StartPoint ref={ref} {...otherProps}>
                    {children}
                </StartPoint>
            )
        case "end":
            return (
                <EndPoint ref={ref} {...otherProps}>
                    {children}
                </EndPoint>
            )
        case "process-queue":
            return (
                <ProcessQueue ref={ref} {...otherProps}>
                    {children}
                </ProcessQueue>
            )
        case "process-point":
            return (
                <ProcessPoint ref={ref} {...otherProps}>
                    {children}
                </ProcessPoint>
            )
    }
    return (
        <StartPoint ref={ref} {...otherProps}>
            {children}
        </StartPoint>
    )
})

const chartSimple = {
    offset: {
        x: 0,
        y: 0
    },
    nodes: {
    },
    links: {
    },
    selected: {},
    hovered: {}
}

const DragAndDropSidebar = () => {
    return (
        <Page>
            <Content>
                <FlowChartWithState
                    initialValue={chartSimple}
                    Components={{
                        Node: NodeCustom
                    }} />
            </Content>
        </Page>
    )
}

需要注意的是：到目前为止，本插件中只有四种类型的节点：start、process-queue、process-point、end。

目前暂不支持增添其他类型的节点，但是在后续版本中，可能会有这个功能。

7. 自定义样式，修改右侧边栏中节点的样式

到目前位置，该插件中只有四种类型的节点，所以我们暂时只能修改这四种节点的样式，在后续版本中，会允许开发者自定义添加自己的节点。

修改样式的方式非常简单，参考代码如下：

// 其他代码可以参考上述示例


// 定义样式，注意是一个字符串类型的变量
const startItemStyle = `
  {
    width: 100px;
    height: 100px;
    border-radius: 50px;
    background: red;
    line-height: 100px;
    padding: 0;
    text-align: center;
  }
`

// 将自定义样式传给子元素
const DragAndDropSidebar = () => (
  <Page>
    <Sidebar>
      <SidebarItem type="start" ports={startPoint} itemStyle={startItemStyle} />
    </Sidebar>
  </Page>
)

8. 自定义样式，修改连线的样式

修改连线样式的方法和修改节点的样式大同小异，参考代码如下：

// 其他代码可以参考上述示例

import styled from 'styled-components'
import { LinkDefault, generateLabelPosition  } from 'react-work-flow'

const Label = styled.div`
  position: absolute;
  width: 120px;
`
const LabelContent = styled.div`
  padding: 5px 10px;
  background: cornflowerblue;
  color: white;
  border-radius: 5px;
  display: flex;
  align-items: center;
  justify-content: center;
  font-size: 10px;
  cursor: pointer;
`
const LinkCustom = (props) => {
  const { startPos, endPos } = props
  const { centerX, centerY } = generateLabelPosition(startPos, endPos)
  return (
    <>
      <LinkDefault {...props} />
      <Label style={{ left: centerX, top: centerY }} >
         { props.link.properties && props.link.properties.label && (
           <LabelContent>{props.link.properties && props.link.properties.label}</LabelContent>
         )}
      </Label>
    </>
  )
}

const DragAndDropSidebar = () => {
  return (
    <Page>
      <Content>
        <FlowChartWithState
          initialValue={chartSimple}
          Components={{
            Link: LinkCustom
          }}
          />
      </Content>
    </Page>
  )
}

但是要注意，如果你允许用户在添加连线的时候，或者是用户双击连线的时候，添加文字说明。那么在自定义 LinkCustom 的时候，一定要添加双击事件 onDoubleClick ， 示例代码如下：

// 其他代码可以参考上述示例

const LinkCustom = (props) => {
  const { startPos, endPos, link, onLabelDoubleClick } = props
  const { centerX, centerY } = generateLabelPosition(startPos, endPos)
  return (
    <>
      <LinkDefault {...props} />
      <Label
        style={{ left: centerX, top: centerY }}
        onDoubleClick={ () => { onLabelDoubleClick({linkId: link.id}) } } >
         { props.link.properties && props.link.properties.label && (
           <LabelContent>{props.link.properties && props.link.properties.label}</LabelContent>
         )}
      </Label>
    </>
  )
}

9. 自定义样式，修改节点上的端点

修改端点样式的方法和修改节点的样式大同小异，参考代码如下：

// 其他代码可以参考上述示例

import styled from 'styled-components'

const PortCustomOuter = styled.div`
  width: 20px;
  height: 20px;
  border-radius: 20px;
  background: cornflowerblue;
  cursor: pointer;
  display: flex;
  justify-content: center;
  align-items: center;

  &:hover {
    background: cornflowerblue;
  }
  & svg {
    width: 15px;
    height: 15px;
  }
`

const PortCustom = (props) => {
  return <PortCustomOuter />
}


const chartSimple = {
  offset: {
    x: 0,
    y: 0
  },
  nodes: {
  },
  links: {
  },
  selected: {},
  hovered: {}
}


const DragAndDropSidebar = () => {
  return (
    <Page>
      <Content>
        <FlowChartWithState
          initialValue={chartSimple}
          Components={{
            Port: PortCustom
          }}
          />
      </Content>
    </Page>
  )
}

export default DragAndDropSidebar;

10. 自定义节点上的端点，修改其个数和位置

默认情况下，插件中的每个节点有四个端点，分别分布在上右下左四个位置。如果这种默认配置不符合你的需求，那么你可以通过以下方式修改端点的个数和位置。

// 其他代码可以参考上述示例

const startPoint = {
  port1: {
    id: 'port1',
    type: 'left',
  },
  port2: {
    id: 'port2',
    type: 'right',
  },
  port3: {
    id: 'port3',
    type: 'top',
  },
  port4: {
    id: 'port4',
    type: 'bottom',
  },
  port5: {
    id: 'port5',
    type: 'left',
  },
  port6: {
    id: 'port6',
    type: 'right',
  },
  port7: {
    id: 'port7',
    type: 'top',
  },
  port8: {
    id: 'port8',
    type: 'bottom',
  }
};

const DragAndDropSidebar = () => (
  <Page>
    <Sidebar>
      <SidebarItem type="start" ports={startPoint} />
    </Sidebar>
  </Page>
)

通过上面的的代码，我们就可以将start类型节点的端点个数设置为8，需要注意的是，每一个节点最多可以拥有八个端点。

如果你需要设置其他数量的端点，可以直接将对上述代码中 startPoint 对象的属性进行删改。

属性中的 id 是端点的id，不同端点的id是不同的；属性中的 type 是端点的位置，指定这个端点在节点的哪一侧，比如 bottom 就说明，这个端点位于节点的底部。
