Android MediaCodec 硬编码 H264 文件

4,775 阅读8分钟

在 Android 4.1 版本提供了 MediaCodec 接口来访问设备的编解码器,不同于 FFmpeg 的软件编解码,它采用的是硬件编解码能力,因此在速度上会比软解更具有优势,但是由于 Android 的碎片化问题,机型众多,版本各异,导致 MediaCodec 在机型兼容性上需要花精力去适配,并且编解码流程不可控,全交由厂商的底层硬件去实现,最终得到的视频质量不一定很理想。

虽然 MediaCodec 仍然存在一定的弊端,但是对于快速实现编解码需求,还是很值得参考的。

以将相机预览的 YUV 数据编码成 H264 视频流为例来解析 MediaCodec 的使用。

使用解析

MediaCodec 工作模型

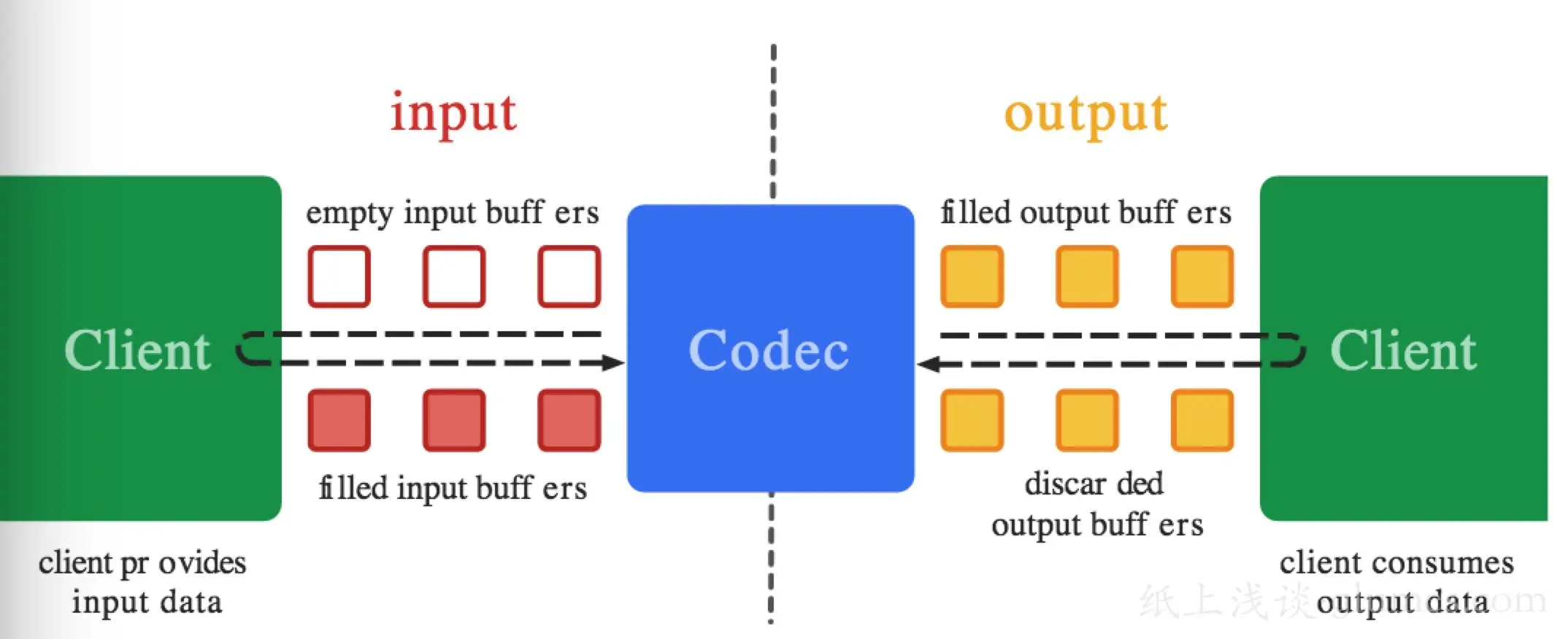

下图展示了 MediaCodec 的工作方式,一个典型的生产者消费者模型,两边的 Client 分别代表输入端和输出端,输入端将数据交给 MediaCodec 进行编码或者解码,而输出端就得到编码或者解码后的内容。

输入端和输出端是通过输入队列缓冲区和输出队列缓冲区,两条缓冲区队列的形式来和 MediaCodec 传递数据。

首先从输入队列中出队得到一个可用的缓冲区,将它填满数据之后,再将缓冲区入队,交由 MediaCodec 去处理。

MediaCodec 处理完了之后,再从输出队列中出队得到一个可用的缓冲区,这个缓冲里面的数据就是编码或者解码后的数据了,把这些数据进行相应的处理之后,还需要释放这个缓冲区,让它回到队列中去,可供下一次使用。

MediaCodec 生命周期

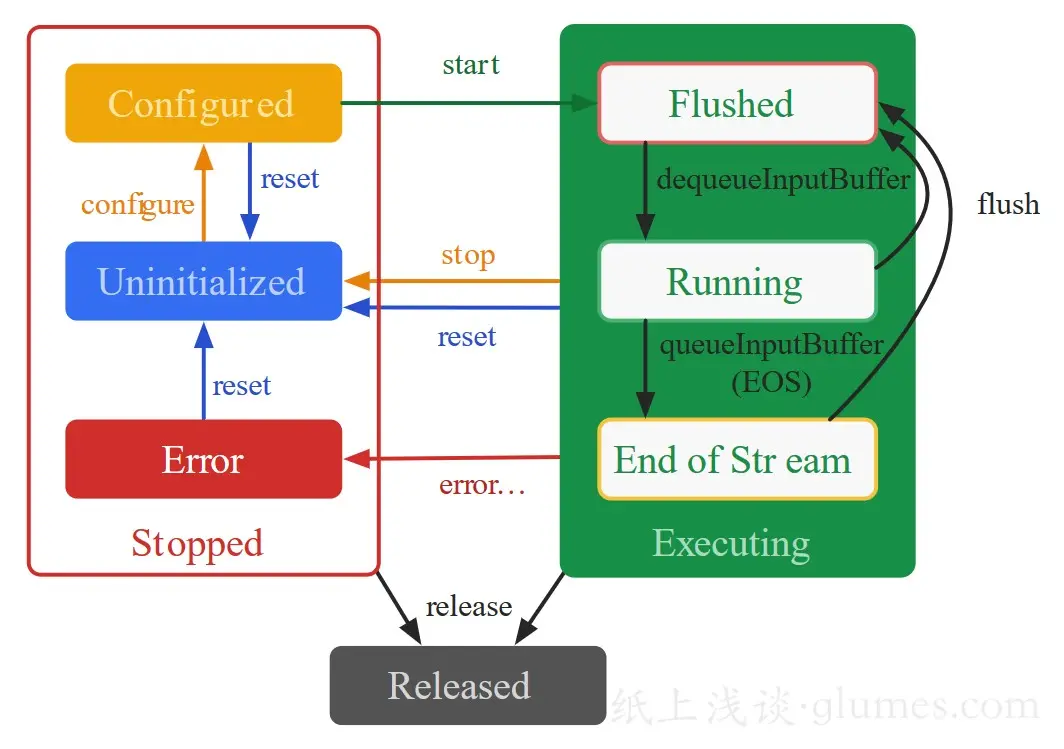

另外,MediaCodec 也存在相应的 生命周期,如下图所示:

当创建了 MediaCodec 之后,是处于未初始化的 Uninitialized 状态,调用 configure 方法之后就处于 Configured 状态,调用了 start 方法之后,就处于 Executing 状态。

Executing 状态下开始处理数据,它又有三个子状态,分别是:

  • Flushed
  • Running
  • End of Stream

当一调用 start 方法之后,就进入了 Flushed 状态,从输入缓冲区队列中取出一个缓冲区就进入了 Running 状态,当入队的缓冲区带有 EOS 标志时, 就会切换到 End of Stream 状态, MediaCodec 不再接受入队的缓冲区,但是仍然会对已入队的且没有进行编解码操作的缓冲区进行操作、输出,直到输出的缓冲区带有 EOS 标志,表示编解码操作完成了。

Executing 状态下可以调用 flush 方法,使 MediaCodec 切换到 Flushed 状态。

Executing 状态下可以调用 stop 方法,使 MediaCodec 切换到 Uninitialized 状态,然后再次调用 configure 方法进入 Configured 状态。另外,当调用 reset 方法也会进入到 Uninitialized 状态。

当不再需要 MediaCodec 时,调用 release 方法将它释放掉,进入 Released 状态。

当 MediaCodec 工作发生异常时,会进入到 Error 状态,此时还是可以通过 reset 方法恢复过来,进入 Uninitialized 状态。

MediaCodec 调用流程

理解了 MediaCodec 的生命周期和工作流程之后,就可以上手来进行编码工作了。

以 MediaCodec 同步调用为例,使用过程如下:

 // 创建 MediaCodec,此时是 Uninitialized 状态
 MediaCodec codec = MediaCodec.createByCodecName(name);
 // 调用 configure 进入 Configured 状态
 codec.configure(format, …);
 MediaFormat outputFormat = codec.getOutputFormat(); // option B
 // 调用 start 进入 Executing 状态,开始编解码工作
 codec.start();
 for (;;) {
   // 从输入缓冲区队列中取出可用缓冲区,并填充数据
   int inputBufferId = codec.dequeueInputBuffer(timeoutUs);
   if (inputBufferId >= 0) {
     ByteBuffer inputBuffer = codec.getInputBuffer(…);
     // fill inputBuffer with valid data
     …
     codec.queueInputBuffer(inputBufferId, …);
   }
   // 从输出缓冲区队列中拿到编解码后的内容,进行相应操作后释放,供下一次使用
   int outputBufferId = codec.dequeueOutputBuffer(…);
   if (outputBufferId >= 0) {
     ByteBuffer outputBuffer = codec.getOutputBuffer(outputBufferId);
     MediaFormat bufferFormat = codec.getOutputFormat(outputBufferId); // option A
     // bufferFormat is identical to outputFormat
     // outputBuffer is ready to be processed or rendered.
     …
     codec.releaseOutputBuffer(outputBufferId, …);
   } else if (outputBufferId == MediaCodec.INFO_OUTPUT_FORMAT_CHANGED) {
     // Subsequent data will conform to new format.
     // Can ignore if using getOutputFormat(outputBufferId)
     outputFormat = codec.getOutputFormat(); // option B
   }
 }
 // 调用 stop 方法进入 Uninitialized 状态
 codec.stop();
 // 调用 release 方法释放,结束操作
 codec.release();

代码解析

MediaFormat 设置

首先需要创建并设置好 MediaFormat 对象,它表示媒体数据格式的相关信息,对于视频主要有以下信息要设置:

  • 颜色格式
  • 码率
  • 码率控制模式
  • 帧率
  • I 帧间隔

其中,码率就是指单位传输时间传送的数据位数,一般用 kbps 即千位每秒来表示。而帧率就是指每秒显示的帧数。

其实对于码率有三种模式可以控制:

  • BITRATE_MODE_CQ
    • 表示不控制码率,尽最大可能保证图像质量
  • BITRATE_MODE_VBR
    • 表示 MediaCodec 会根据图像内容的复杂度来动态调整输出码率,图像负责则码率高,图像简单则码率低
  • BITRATE_MODE_CBR
    • 表示 MediaCodec 会把输出的码率控制为设定的大小

对于颜色格式,由于是将 YUV 数据编码成 H264,而 YUV 格式又有很多,这又涉及到机型兼容性问题。在对相机编码时要做好格式的处理,比如相机使用的是 NV21 格式,MediaFormat 使用的是 COLOR_FormatYUV420SemiPlanar,也就是 NV12 模式,那么就得做一个转换,把 NV21 转换到 NV12

对于 I 帧间隔,也就是隔多久出现一个 H264 编码中的 I 帧。

完整 MediaFormat 设置示例:

        MediaFormat mediaFormat = MediaFormat.createVideoFormat(MediaFormat.MIMETYPE_VIDEO_AVC, width, height);
        mediaFormat.setInteger(MediaFormat.KEY_COLOR_FORMAT, MediaCodecInfo.CodecCapabilities.COLOR_FormatYUV420SemiPlanar);
        // 马率
        mediaFormat.setInteger(MediaFormat.KEY_BIT_RATE, width * height * 5);
        // 调整码率的控流模式
        mediaFormat.setInteger(MediaFormat.KEY_BITRATE_MODE, MediaCodecInfo.EncoderCapabilities.BITRATE_MODE_VBR);
        // 设置帧率
        mediaFormat.setInteger(MediaFormat.KEY_FRAME_RATE, 30);
        // 设置 I 帧间隔
        mediaFormat.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 1);

当开始编解码操作时,开启编解码线程,处理相机预览返回的 YUV 数据。

在这里用到了相机的一个封装库:

github.com/glumes/EzCa…

编解码操作

编解码操作代码如下:

while (isEncoding) {
    // YUV 颜色格式转换
    if (!mEncodeDataQueue.isEmpty()) {
        input = mEncodeDataQueue.poll();
        byte[] yuv420sp = new byte[mWidth * mHeight * 3 / 2];
        NV21ToNV12(input, yuv420sp, mWidth, mHeight);
        input = yuv420sp;
    }
    if (input != null) {
        try {
            // 从输入缓冲区队列中拿到可用缓冲区,填充数据,再入队
            ByteBuffer[] inputBuffers = mMediaCodec.getInputBuffers();
            ByteBuffer[] outputBuffers = mMediaCodec.getOutputBuffers();
            int inputBufferIndex = mMediaCodec.dequeueInputBuffer(-1);
            if (inputBufferIndex >= 0) {
                // 计算时间戳
                pts = computePresentationTime(generateIndex);
                ByteBuffer inputBuffer = inputBuffers[inputBufferIndex];
                inputBuffer.clear();
                inputBuffer.put(input);
                mMediaCodec.queueInputBuffer(inputBufferIndex, 0, input.length, pts, 0);
                generateIndex += 1;
            }
            MediaCodec.BufferInfo bufferInfo = new MediaCodec.BufferInfo();
            int outputBufferIndex = mMediaCodec.dequeueOutputBuffer(bufferInfo, TIMEOUT_USEC);
            // 从输出缓冲区队列中拿到编码好的内容,对内容进行相应处理后在释放
            while (outputBufferIndex >= 0) {
                ByteBuffer outputBuffer = outputBuffers[outputBufferIndex];
                byte[] outData = new byte[bufferInfo.size];
                outputBuffer.get(outData);
                // flags 利用位操作,定义的 flag 都是 2 的倍数
                if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_CODEC_CONFIG) != 0) { // 配置相关的内容,也就是 SPS,PPS
                    mOutputStream.write(outData, 0, outData.length);
                } else if ((bufferInfo.flags & MediaCodec.BUFFER_FLAG_KEY_FRAME) != 0) { // 关键帧
					mOutputStream.write(outData, 0, outData.length);
                } else {
                    // 非关键帧和SPS、PPS,直接写入文件,可能是B帧或者P帧
                    mOutputStream.write(outData, 0, outData.length);
                }
                mMediaCodec.releaseOutputBuffer(outputBufferIndex, false);
                outputBufferIndex = mMediaCodec.dequeueOutputBuffer(bufferInfo, TIMEOUT_USEC);
            }
        } catch (IOException e) {
            Log.e(TAG, e.getMessage());
        }
    } else {
        try {
            Thread.sleep(500);
        } catch (InterruptedException e) {
            Log.e(TAG, e.getMessage());
        }
    }
}

首先,要把要把相机的 NV21 格式转换成 NV12 格式,然后 通过 dequeueInputBuffer 方法去从可用的输入缓冲区队列中出队取出缓冲区,填充完数据后再通过 queueInputBuffer 方法入队。

dequeueInputBuffer 返回缓冲区索引,如果索引小于 0 ,则表示当前没有可用的缓冲区。它的参数 timeoutUs 表示超时时间 ,毕竟用的是 MediaCodec 的同步模式,如果没有可用缓冲区,就会阻塞指定参数时间,如果参数为负数,则会一直阻塞下去。

queueInputBuffer 方法将数据入队时,除了要传递出队时的索引值,然后还需要传入当前缓冲区的时间戳 presentationTimeUs 和当前缓冲区的一个标识 flag

其中,时间戳通常是缓冲区渲染的时间,而标识则有多种标识,标识当前缓冲区属于那种类型:

  • BUFFER_FLAG_CODEC_CONFIG
    • 标识当前缓冲区携带的是编解码器的初始化信息,并不是媒体数据
  • BUFFER_FLAG_END_OF_STREAM
    • 结束标识,当前缓冲区是最后一个了,到了流的末尾
  • BUFFER_FLAG_KEY_FRAME
    • 表示当前缓冲区是关键帧信息,也就是 I 帧信息

在编码的时候可以计算当前缓冲区的时间戳,也可以直接传递 0 就好了,对于标识也可以直接传递 0 作为参数。

把数据传入给 MediaCodec 之后,通过 dequeueOutputBuffer 方法取出编解码后的数据,除了指定超时时间外,还需要传入 MediaCodec.BufferInfo 对象,这个对象里面有着编码后数据的长度、偏移量以及标识符。

取出 MediaCodec.BufferInfo 内的数据之后,根据不同的标识符进行不同的操作:

  • BUFFER_FLAG_CODEC_CONFIG
    • 表示当前数据是一些配置数据,在 H264 编码中就是 SPS 和 PPS 数据,也就是 00 00 00 01 6700 00 00 01 68 开头的数据,这个数据是必须要有的,它里面有着视频的宽、高信息。
  • BUFFER_FLAG_KEY_FRAME
    • 关键帧数据,对于 I 帧数据,也就是开头是 00 00 00 01 65 的数据,
  • BUFFER_FLAG_END_OF_STREAM
    • 表示结束,MediaCodec 工作结束

对于返回的 flags ,不符合预定义的标识,则可以直接写入,那些数据可能代表的是 H264 中的 P 帧 或者 B 帧。

对于编解码后的数据,进行操作后,通过 releaseOutputBuffer 方法释放对应的缓冲区,其中第二个参数 render 代表是否要渲染到 surface 上,这里暂时不需要就为 false 。

停止编码

当想要停止编码时,通过 MediaCodec 的 stop 方法切换到 Uninitialized 状态,然后再调用 release 方法释放掉。

这里并没有采用使用 BUFFER_FLAG_END_OF_STREAM 标识符的方式来停止编码,而是直接切换状态了,在通过 Surface 方式进行录制时,再去采用这种方式了。

对于 MediaCodec 硬编码解析之相机内容编码成 H264 文件就到这里了,主要还是讲述了关于 MediaCodec 的使用,一旦熟悉使用了,完成编码工作也就很简单了。
