最近小组在尝试使用集团DinamicX的DSL,通过下发DSL模板实现Flutter端的动态化模板渲染。在解决了性能方面的问题后,又面临了一个新的挑战——渲染一致性。如何在不降低渲染性能的前提下,大幅度提升Flutter与Native之间的渲染一致性呢?

思路

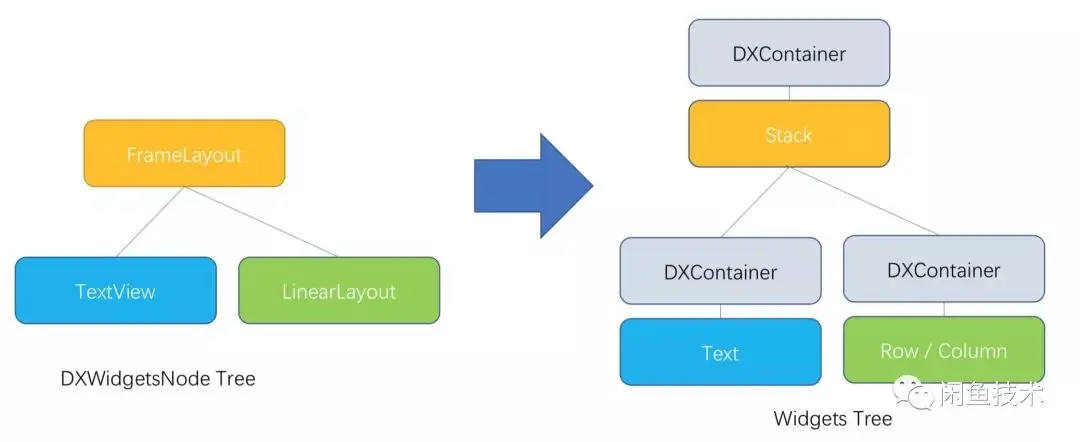

在初版渲染架构设计当中,我们以Widget为中心,采用了组合的方案来完成DSL到Widget的转化。这方面的工作在早期还算比较顺利,然而随着模板复杂度的增加,逐渐出现了一些Bad Case。

分析了这些Bad Case后发现,在初版渲染架构下,无法彻底解决这些Bad Case,原因主要为以下两点:

1. 我们使用了Stack来代表FrameLayout,Column/Row来代表LinearLayout,它们看似功能相似,实则内部实现差异较大,使用过程中引起了很多难以解决的Bad Case。

2. 初版尝试通过自定义Widget对DSL的布局理念做了初步的理解,但是未能做到完全对齐,使得Bad Case无法得到系统性解决。

如需从根本上解决这些问题,需要重新设计一套新的渲染架构方案,完全理解并对齐DSL的布局理念。

新版渲染架构设计

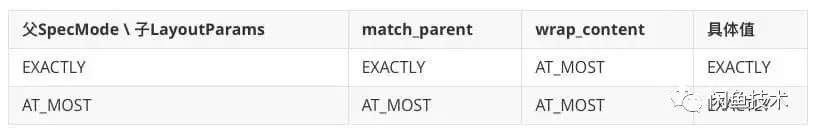

由于DinamicX的DSL与Android XML十分相似,因此我们将以Android的Measure机制来介绍其布局理念。相信很多同学都明白,在Android的Measure机制中,父View会根据自身的MeasureSpecMode和子View的LayoutParams来计算出子View的MeasureSpecMode,其具体计算表格如下(忽略了MeasureSpecMode为UNSPECIFIED的情况):

我们可以基于上面这个表格,计算出每个DSL Node的宽/高是EXACTLY还是AT_MOST的。Flutter若想理解DynamicX DSL,就需要引入MeasureSpecMode的概念。由于初版渲染架构以Widget为中心,难以引入MeasureSpecMode的概念,因而需要以RenderObject为中心,对渲染架构做重新的设计。

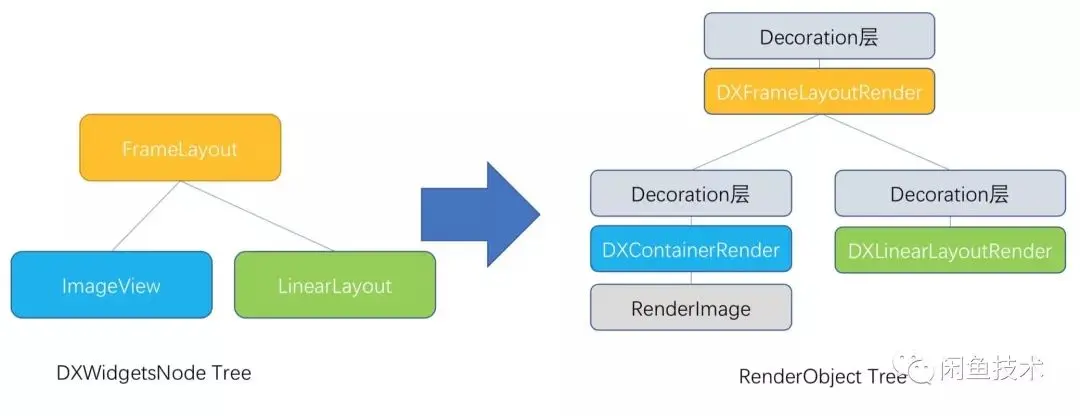

基于RenderObject层,设计了一个新的渲染架构。在新的渲染架构中,每一个DSL Node都会被转化为RenderObject Tree上的一颗子树,这棵子树主要由三部分组成。

  • Decoration层:Decoration层用于支持背景色、边框、圆角、触摸事件等,这些我们可以通过组合方式实现。

  • Render层:Render层用于表达Node在转化后的布局规则与尺寸大小。

  • Content层:Content层负责显示具体内容,对于布局控件来说,内容就是自己的children,而对于非布局控件如TextView、ImageView等,内容将采用Flutter中的RenderParagraph、RenderImage来表达。

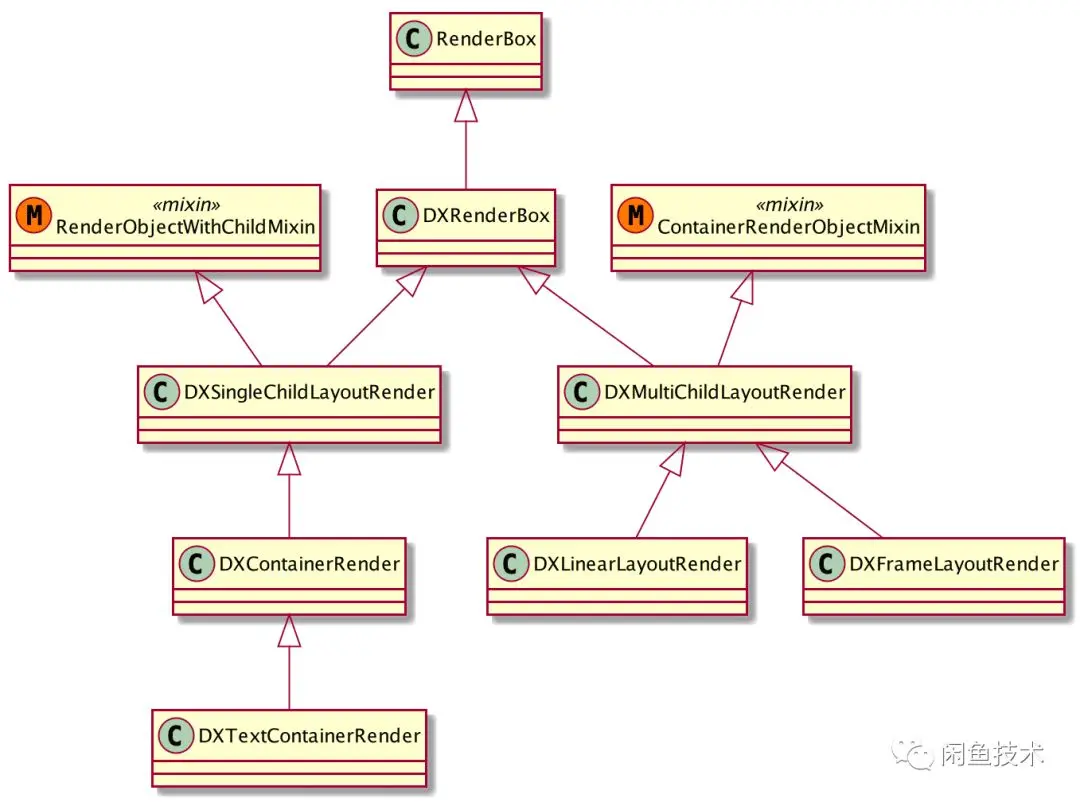

Render层为我们新版渲染架构中的核心层,用于表达Node转化后的布局规则与尺寸大小,对于理解DSL布局理念起到了关键性作用,其类图如下:

DXRenderBox是所有控件Render层的基类,其派生了两个类:DXSingleChildLayoutRender和DXMultiChildLayoutRender。其中DXSingleChildLayoutRender是所有非布局控件Render层的基类,而DXMultiChildLayoutRender则是所有布局控件Render层的基类。

对于非布局控件来说,Render层只会影响其尺寸,不影响内部显示的内容,所以理论上View、ImageView、Switch、Checkbox等控件在Render层的表达都是相同的。DXContainerRender就是用于表达这些非布局控件的实现类。这里TextView由于有maxWidth属性会影响其尺寸以及需要特殊处理文字垂直居中的情况,因而单独设计了DXTextContainerRender。

对于布局控件来说,不同的布局控件代表着不同的布局规则,因此不同的布局控件在Render层会派生出不同的实现类。DXLinearLayoutRender和DXFrameLayoutRender分别用于表达LinearLayout与FrameLayout的布局规则。

新版渲染架构实现

完成新版渲染架构设计之后,我们可以开始设计基类DXRenderBox了。对于DXRenderBox来说,我们需要实现它在Flutter Layout中非常关键的三个方法:sizedByParent、performResize和performLayout。

Flutter Layout的原理

我们先来简单回顾一下Flutter Layout的原理,由于之前已有诸多文章介绍过Flutter Layout的原理,这次就直接聚焦于Flutter Layout中用于计算RenderObject的size的部分。

在Flutter Layout的过程中,最为重要的就是确定每个RenderObject的size,而size的确定是在RenderObject的layout方法中完成的。layout方法主要做了两件事:

1. 确定当前RenderObject对应的relayoutBoundary

2. 调用performResize或performLayout去确定自己的size

为了方便读者阅读将layout方法做了简化,代码如下:

    abstractclassRenderObject{

    Constraintsget constraints => _constraints;

    Constraints _constraints;

    boolget sizedByParent => false;

    void layout(Constraints constraints, { bool parentUsesSize = false}) {

    //计算relayoutBoundary

    ......

    //layout

    _constraints = constraints;

    if(sizedByParent) {

    performResize();

    }

    performLayout();

    ......

    }

    }

可以说只要掌握了layout方法,那么对于Flutter Layout的过程也就基本掌握了。接下来我们来简单分析一下layout方法。

参数constraints代表了parent传入的约束,最后计算得到的RenderObject的size必须符合这个约束。参数parentUsesSize代表parent是否会使用child的size,它参与计算repaintBoundary,可以对Layout过程起到优化作用。

sizedByParent是RenderObject的一个属性,默认为false,子类可以去重写这个属性。顾名思义,sizedByParent表示RenderObject的size的计算完全由其parent决定。换句话说,也就是RenderObject的size只和parent给的constraints有关,与自己children的sizes无关。

同时,sizedByParent也决定了RenderObject的size需要在哪个方法中确定,若sizedByParent为true,那么size必须得在performResize方法中确定,否则size需要在performLayout中确定。

performResize方法的作用是确定size,实现该方法时需要根据parent传入的constraints确定RenderObject的size。

performLayout则除了用于确定size以外,还需要负责遍历调用child.layout方法对计算children的sizes和offsets。

如何实现sizedByParent

sizedByParent为true时,表示RenderObject的size与children无关。那么在我们的DXRenderBox中,只有当widthMeasureMode和heightMeasureMode均为DX_EXACTLY时,sizedByParent才能被设为true。

代码中的nodeData类型为DXWidgetNode,代表上文中提到的DSL Node,而widthMeasureMode和heightMeasureMode则分别代表DSL Node的宽与高对应的MeasureSpecMode。

    abstractclassDXRenderBoxextendsRenderBox{

    DXRenderBox({@requiredthis.nodeData});

    DXWidgetNode nodeData;

    @override

    boolget sizedByParent {

    return nodeData.widthMeasureMode == DXMeasureMode.DX_EXACTLY &&

    nodeData.heightMeasureMode == DXMeasureMode.DX_EXACTLY;

    }

    ......

    }

如何实现performResize

只有sizedByParent为true时,也就是widthMeasureMode和heightMeasureMode均为DXEXACTLY时,performResize方法才会被调用。而若widthMeasureMode和heightMeasureMode均为DXEXACTLY,则证明nodeData的宽高要么是具体值,要么是match parent,所以在performResize方法里只需要处理宽/高为具体值或matchparent的情况即可。宽/高有具体值取具体值,没有具体值则表示其为match_parent,取constraints的最大值。

    abstractclassDXRenderBoxextendsRenderBox{

    ......

    @override

    void performResize() {

    double width = nodeData.width ?? constraints.maxWidth;

    double height = nodeData.height ?? constraints.maxHeight;

    size = constraints.constrain(Size(width, height));

    }

    ......

    }

非布局空间如何实现performLayout

DXRenderBox作为所有控件Render层的基类,无需实现performLayout。不同的DXRenderBox的子类对应的performLayout方法是不同的,这个方法也是Flutter理解DSL的关键。接下来以DXSingleChildLayoutRender为例子来说明performLayout的实现思路。

DXSingleChildLayoutRender的主要作用是确定非布局控件的大小。比如一个ImageView具体有多大,就是通过它来确定的。

    abstractclassDXSingleChildLayoutRenderextendsDXRenderBox

    withRenderObjectWithChildMixin<RenderBox> {

    @override

    void performLayout() {

    BoxConstraints childBoxConstraints = computeChildBoxConstraints();

    if(sizedByParent) {

    child.layout(childBoxConstraints);

    } else{

    child.layout(childBoxConstraints, parentUsesSize: true);

    size = defaultComputeSize(child.size);

    }

    }

    ......

    }

首先,我们先计算出childBoxConstraints。接着判断其是否是sizedByParent。如果是,那么其size已经在performResize阶段计算完成,此时只需要调用child.layout方法即可。 否则,需要在调用child.layout时将parentUsesSize参数设置为true,通过child.size来计算其size。可是该如何根据child.size来计算size呢?

    Size defaultComputeSize(Size intrinsicSize) {

    double finalWidth = nodeData.width ?? constraints.maxWidth;

    double finalHeight = nodeData.height ?? constraints.maxHeight;

    if(nodeData.widthMeasureMode == DXMeasureMode.DX_AT_MOST) {

    finalWidth = intrinsicSize.width;

    }

    if(nodeData.heightMeasureMode == DXMeasureMode.DX_AT_MOST) {

    finalHeight = intrinsicSize.height;

    }

    return constraints.constrain(Size(finalWidth,finalHeight));

    }

  • 如果宽/高所对应的measureMode为DXEXACTLY,那么最终宽/高则有具体值取具体值,没有具体值则表示其为matchparent,取constraints的最大值。

  • 如果宽/高所对应的measureMode为DX_ATMOST,那么最终宽/高取child的宽/高即可。

布局空间如何实现performLayout

布局控件在performLayout中除了需要确定自己的size以外,还需要设计好自己的布局规则。以FrameLayout为例来说明一下布局控件的performLayout该如何实现。

    classDXFrameLayoutRenderextendsDXMultiChildLayoutRender{

    @override

    void performLayout() {

    BoxConstraints childrenBoxConstraints = computeChildBoxConstraints();

    double maxWidth = 0.0;

    double maxHeight = 0.0;

    //layout children

    visitDXChildren((RenderBox child,int index,DXWidgetNode childNodeData,DXMultiChildLayoutParentData childParentData) {

    if(sizedByParent) {

    child.layout(childrenBoxConstraints,parentUsesSize: true);

    } else{

    child.layout(childrenBoxConstraints,parentUsesSize: true);

    maxWidth = max(maxWidth,child.size.width);

    maxHeight = max(maxHeight,child.size.height);

    }

    });

    //compute size

    if(!sizedByParent) {

    size = defaultComputeSize(Size(maxWidth, maxHeight));

    }

    //compute children offsets

    visitDXChildren((RenderBox child,int index,DXWidgetNode childNodeData,DXMultiChildLayoutParentData childParentData) {

    Alignment alignment = DXRenderCommon.gravityToAlignment(childNodeData.gravity ?? nodeData.childGravity);

    childParentData.offset = alignment.alongOffset(size - child.size);

    });

    }

    }

FrameLayout的布局过程一共可分为3部分

1. layout所有的children,如果FrameLayoutRender不是sizedByParent,需要同时计算所有children的最大宽度与最大高度,用于计算自身size。

2. 计算自身size,其中计算方案defaultComputeSize详见上一小节

3. 将gravity转化为alignment,计算所有children的offsets。

看了FrameLayout的布局过程,是否觉得非常简单呢?不过需要指出的是,上述FrameLayoutRender的代码会遇到一些Bad Case,其中比较经典的问题就是FrameLayout的宽/高为matchcontent,而其children的宽/高均为matchparent。 这种情况在Android下会对同一个child进行"两次measure",那么在Flutter下该如何实现呢?

Flutter如何实现两次measure的问题?

我们先来看一个例子:

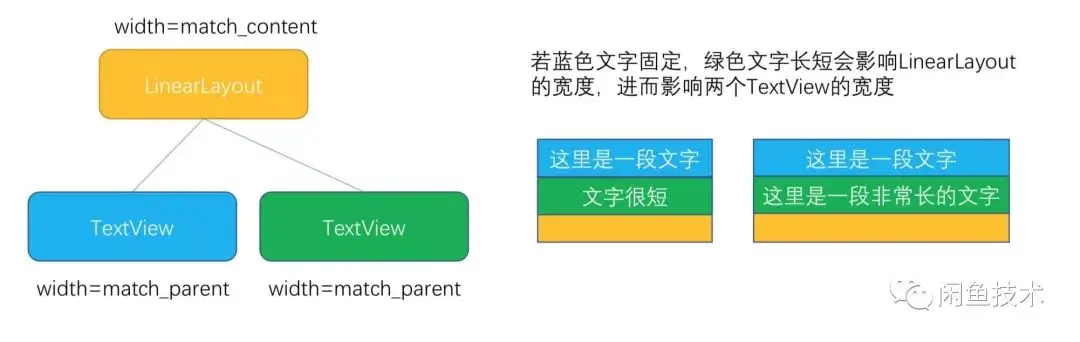

上图的LinearLayout是一个竖向线性布局,width被设为了matchcontent,它包含了两个TextView,width均为matchparent,那么这个例子中,整个布局的流程应该是怎样的呢。

首先需要依次measure两个TextView的width,MeasureSpecMode为AT_MOST,简单来说,就是问它们具体需要多宽。接着LinearLayout会将两个TextView需要的宽度的最大值设为自己的宽度。 最后,对两个TextView进行第二次measure,此时MeasureSpecMode会被改为Exactly,MeasureSpecSize为LinearLayout的宽度。

而常见的Flutter的layout过程为以下两种:

  • 先在performResize中计算自身size,再通过child.layout确定children sizes

  • 先通过child.layout确定children sizes,再根据children sizes计算自身size

以上方案均不能满足例子中我们想要的效果,需要找到一个方案,在调用child.layout之前,便能知道child的宽高。最后我们发现,getMinIntrinsicWidth、getMaxIntrinsicWidth、getMinIntrinsicHeight、getMaxIntrinsicHeight四个方法能够满足我们。 以getMaxIntrinsicHeight为例,来讲讲这些方法的用途。

    double getMaxIntrinsicWidth(double height) {

    return _computeIntrinsicDimension(_IntrinsicDimension.maxWidth, height, computeMaxIntrinsicWidth);

    }

getMaxIntrinsicWidth接收一个参数height,用于确定当height为这个值时maxIntrinsicWidth应该是多少。这个方法最终会通过computeMaxIntrinsicWidth方法来计算maxIntrinsicWidth,计算结果会被保存。 如果需要重写,不应该重写getMaxIntrinsicWidth方法,而是应该重写computeMaxIntrinsicWidth方法。需要注意的是这些方法并非轻量级方法,只有在真正需要的时候才可使用。

或许你不禁要问,这些方法计算出来的宽高准吗?实际上每个RenderBox的子类都需要保证这些方法的正确性,比如用于展示文字的RenderParagraph就实现了这些compute方法,因此得以在RenderParagraph没被layout之前,获取其宽度。

我们设计的Render层中的类也得实现compute方法,这些方法实现起来并不复杂,还是以DXSingleChildLayoutRender为例子来说明该如何实现这些方法。

    @override

    double computeMaxIntrinsicWidth(double height) {

    if(nodeData.width != null) {

    return nodeData.width;

    }

    if(child != null) return child.getMaxIntrinsicWidth(height);

    return0.0;

    }

上述代码比较简单,不再赘述。

那么我们再简单看一下例子中的问题——先通过child.getMaxIntrinsicWidth来计算每个child需要的width。接着将这些宽度的最大值确定LinearLayout的width,最后通过child.layout对每个孩子进行布局,传入的constraints的maxWidth和minWidth均为LinearLayout的width。

效果

新版渲染架构使得Flutter能理解并对齐DSL的布局理念,系统性解决了之前遇到的Bad Case,为Flutter动态模板方案带来了更多的可能性。

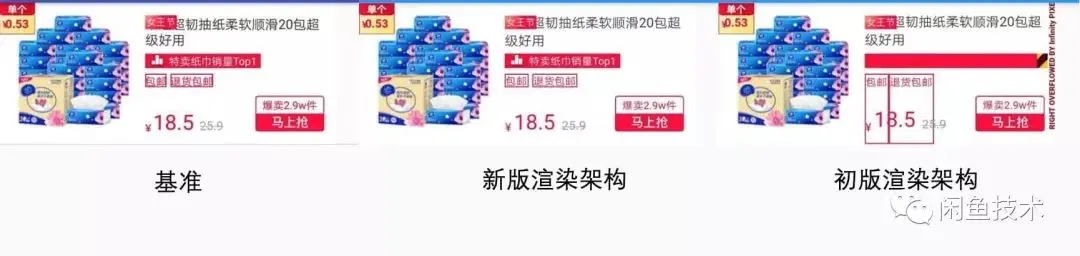

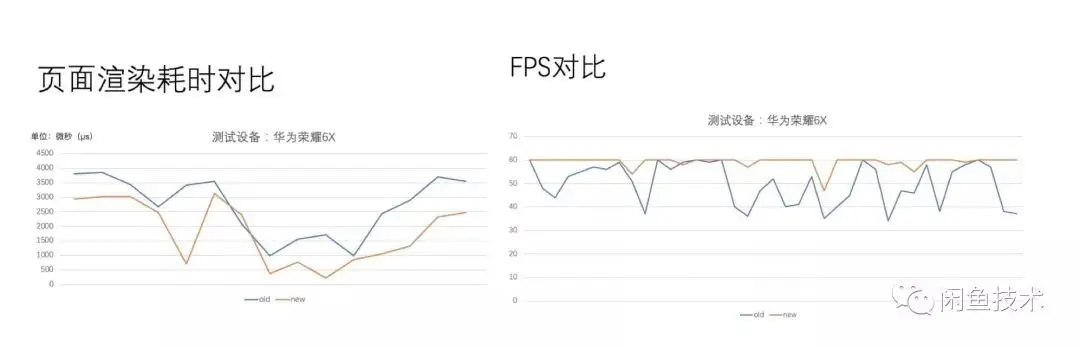

对新老版本的渲染性能做了测试对比,在新版渲染架构下通过页面渲染耗时对比以及FPS对比可以发现,动态模板的渲染性能得到了进一步的提升。

后续展望

在渲染架构升级之后,我们彻底解决了之前遇到的Bad Case,并为系统性分析解决这类问题提供了有力的抓手,还进一步提升了渲染性能,这让Flutter动态模板渲染成为了可能。未来我们将继续完善这套解决方案,做到技术赋能业务。

参考文献

https://flutter.dev/docs/resources/inside-flutter

https://www.youtube.com/watch?v=UUfXWzp0-DU

https://www.youtube.com/watch?v=dkyY9WCGMi0
