基于SkyWalking的分布式跟踪系统 - 异常告警

2,290 阅读4分钟

通过前面2篇文章我们搭建了SW的基础环境,监控了微服务,能了解所有服务的运行情况。但是当出现服务响应慢,接口耗时严重时我们需要立即定位到问题,这就需要我们今天的主角--监控告警,同时此篇也是SW系列的最后一篇。

UI参数

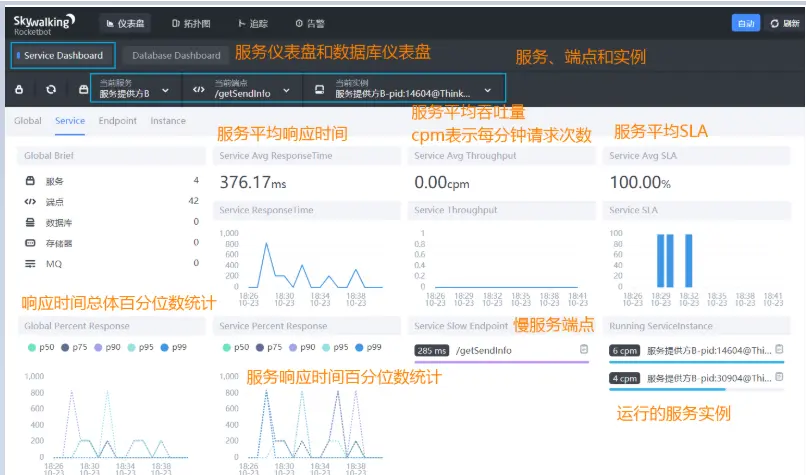

首先我们认识一下SW DashBoard上的几个关键参数,如下图所示image

告警配置

告警流程

skywalking发送告警的基本原理是每隔一段时间轮询skywalking-collector收集到的链路追踪的数据,再根据所配置的告警规则(如服务响应时间、服务响应时间百分比)等,如果达到阈值则发送响应的告警信息。发送告警信息是以线程池异步的方式调用webhook接口完成,(具体的webhook接口可以使用者自行定义),从而开发者可以在指定的webhook接口中自行编写各种告警方式,钉钉告警、邮件告警等等。

规则配置

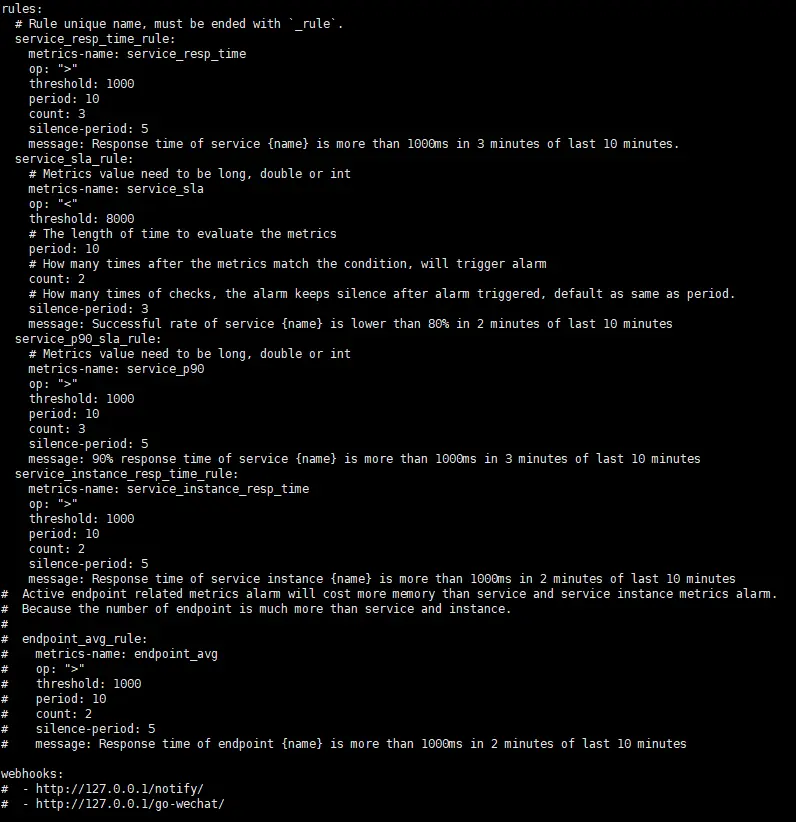

告警的核心由一组规则驱动,这些规则定义在 config/alarm-settings.yml,打开之后如下所示:1213

告警规则的定义分为两部分。

  • 告警规则。它们定义了应该如何触发度量警报,应该考虑什么条件。
  • [网络钩子](#Webhook}。当警告触发时,哪些服务终端需要被告知。

告警规则主要有以下几点

  • Rule name。 在告警信息中显示的唯一名称。必须以_rule结尾。
  • Metrics name。 也是oal脚本中的度量名。
  • Include names。 其下的实体名称都在此规则中。比如服务名,终端名。
  • Threshold。 阈值。
  • OP。 操作符, 支持 >, <, =。
  • Period.。 多久检查一次当前的指标数据是否符合告警规则这是一个时间窗口,与后端部署环境时间相匹配。
  • Count。 在一个Period窗口中,如果values超过Threshold值(按op),达到Count值,需要发送警报。
  • Silence period。 在时间N中触发报警后,在TN -> TN + period这个阶段不告警。 默认情况下,它和Period一样,这意味着相同的告警(在同一个Metrics name拥有相同的Id)在同一个Period内只会触发一次

Webhook

SkyWalking 的告警 Webhook 要求对等方是一个 Web 容器. 告警的消息会通过 HTTP 请求进行发送, 请求方法为 POST, Content-Type 为 application/json, JSON 格式基于 List

  • scopeId. 所有可用的 Scope 请查阅 org.apache.skywalking.oap.server.core.source.DefaultScopeDefine.
  • name. 目标 Scope 的实体名称.
  • id0. Scope 实体的 ID.
  • id1. 未使用.alarmMessage. 报警消息内容.
  • startTime. 告警时间, 位于当前时间与 UTC 1920/1/1 之间.
[{
    "scopeId": 1,
        "name": "serviceA",
    "id0": 12,
    "id1": 0,
    "alarmMessage": "alarmMessage xxxx",
    "startTime": 1560524171000
}, {
    "scopeId": 1,
        "name": "serviceB",
    "id0": 23,
    "id1": 0,
    "alarmMessage": "alarmMessage yyy",
    "startTime": 1560524171000
}]

代码实战

  • 编写实体类用于接收sw告警消息
@Data
public class SwAlarmVO {
    private int scopeId;
    private String name;
    private int id0;
    private int id1;
    private String alarmMessage;
    private long startTime;
}

  • 编写webhook接口
@RestController
@RequestMapping("sw")
@Log4j2
public class AlarmController {
    @PostMapping("/alarm")
    public void alarm(@RequestBody List<SwAlarmVO> alarmList){
        log.info("skywalking alarm message:{}",alarmList);
        //todo doalarm
    }
}
  • 修改告警配置,开放webhook接口
  • 为了模拟请求调用慢,我们在代码中使用Thread.sleep(1000)增加接口耗时,然后等webhoook接口告警响应

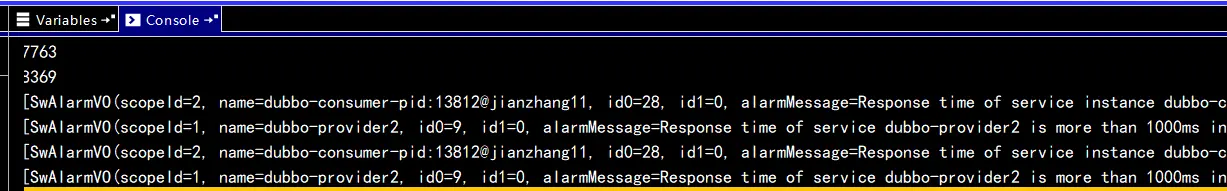

详细信息如下:

[SwAlarmVO(scopeId = 2, name = dubbo - consumer - pid: 13812 @ jianzhang11, id0 = 28, id1 = 0, alarmMessage = Response time of service instance dubbo - consumer - pid: 13812 @ jianzhang11 is more than 1000ms in 2 minutes of last 10 minutes, startTime = 1573122018755), SwAlarmVO(scopeId = 2, name = dubbo - provider2 - pid: 14108 @ jianzhang11, id0 = 25, id1 = 0, alarmMessage = Response time of service instance dubbo - provider2 - pid: 14108 @ jianzhang11 is more than 1000ms in 2 minutes of last 10 minutes, startTime = 1573122018755)]

此时webhook能正常接收到sw的告警信息,后续的消息通知直接定制开发即可。
