前言

iOS 图片存放的 3 种方式如下

  1. Image.xcassets
  2. 图片直接加入工程中作为Resource
  3. 使用Bundle文件

Image.xcassets

  • 创建 .xcassets，以 Image Set 形式管理图片，添加图片后会生成对应的 content.json 文件
  • 加入 @2x 和 @3x 等倍图后，打包后以 Assets.car 的形式存在，
  • 使用 [UIImage imageNamed:@"xxx"] 方式读取图片，可以使用图片缓存 —— 相当于创建了一个 key-value的字典，key 为图片名，value 为图片对象。创建图片对象后，该对象被加入到 NSCache 中（解码后的 Image Buffer），直到收到内存警告的时候，才会释放不在使用的图片对象。 因此，对于需要在多处显示的图片，其对应的 UIImage 对象只会被创建一次（不考虑内存警告时的回收），减少内存消耗。

图片直接加入工程中作为Resource

  • 读取方式：创建图片 Resource 文件夹，直接将图片加入到工程中，使用如下方式读取图片
NSString *path = [NSBundle.mainBundle pathForResource:@"xxx" type:@"png"];
UIImage *image = [UIImage imageWithContentsOfFile:path];

  • 特性：在 Resource 的图片管理方式中, 所有的图片创建都是通过读取文件数据得到的, 读取一次文件数据就会产生一次 NSData 以及产生一个 UIImage。 当图片创建好后销毁对应的 NSData，当 UIImage 的引用计数器变为 0 的时候自动销毁 UIImage，这样的话就可以保证图片不会长期地存在在内存中

  • 使用场景：由于这种方法的特性, 所以 Resource 的方法一般用在图片数据很大, 图片一般不需要多次使用的情况，比如说引导页背景（图片全屏）

  • 优势：图片不会长期保存在内存当中, 所以不会有很多的内存浪费。同时, 大图一般不会长期使用, 而且大图占用内存一般比小图多了好多倍, 所以在减少大图的内存占用中, Resource 做的非常好

使用Bundle文件

  • Bundle 即资源文件包，将许多图片，XIB，文本文件组织在一起，打包成一个 Bundle 文件，方便在其他项目中引用包内的资源。
  • Bundle 文件是静态的，不参与项目的编译，Bundle 包中不能包含可执行的文件，它仅仅是作为资源，被解析成为特定的二进制数据。
  • 优势：Bundle 中文件不参与项目编译，不影响App包的大小（可用于App的瘦身）； 使用 bundle 方式方便对文件进行管理，方便在其他项目中引用包内的资源。
  • 使用场景：较大的图片，或者使用频率较低的图片
  • 读取方式：使用 imageWithContentsOfFile 进行读取，如下方法1；也可以对 UIImage 进行扩展，如下方法2
  1. 使用 imageWithContentsOfFile 读取
/// BSKDefine.h

// bundle path
#define STBundle_Name @"SafeToolResource.bundle"
#define STBundle_Path [[[NSBundle mainBundle] resourcePath] stringByAppendingPathComponent:STBundle_Name]
#define STBundle [NSBundle bundleWithPath:STBundle_Path]

/// usage

#import "BSKDefine.h"
UIImageView * headerBgImgView = [[UIImageView alloc] init];
headerBgImgView.image = [UIImage imageWithContentsOfFile:[SecKill_BUNDLE pathForResource:@"xxxx" ofType:@"png"]];
  1. 对 UIImage 进行扩展，创建 UIImage+BSKResources 类
/// UIImage+BSKResources.h

NS_ASSUME_NONNULL_BEGIN

@interface UIImage (BSKResources)

+ (UIImage *)bskImageNamed:(NSString *)imageName InBundleName:(NSString *)bundleName;

@end

NS_ASSUME_NONNULL_END

/// UIImage+BSKResources.m

#import "UIImage+BSKResources.h"

@implementation UIImage (BSKResources)

+ (UIImage *)bskImageNamed:(NSString *)imageName InBundleName:(NSString *)bundleName
{
    NSString *resourcePath = [[[NSBundle mainBundle] resourcePath] stringByAppendingPathComponent:bundleName];
    NSBundle *resourceBundle = [NSBundle bundleWithPath:resourcePath];
    return [UIImage imageNamed:imageName inBundle:resourceBundle compatibleWithTraitCollection:nil];
}
@end

/// usage

#import "UIImage+BSKResources.h"

UIImageView * headerBgImgView = [[UIImageView alloc] init];
headerBgImgView.image = [UIImage bskImageNamed:@"xxx" InBundleName:@"BSKResources.bundle"]];

Bundle 和 xcassets 区别

  • xcassets 里面的图片，只能通过 imageNamed 加载。Bundle 还可以通过 imageWithContentsOfFile 等方式加载
  • xcassets 里的 2x 和 3x，会根据具体设备分发，不会同时包含（App Slicing），而 Bundle 会都包含
  • xcassets 内，可以对图片进行 Slicing，即裁剪和拉伸，Bundle 不支持
  • Bundle 内支持多语言，xcassets 不支持
  • 此外，使用 imageNamed 创建的 UIImage，会立即被加入到 NSCache 中（解码后的 Image Buffer），直到收到内存警告的时候，才会释放不在使用的 UIImage；而使用 imageWithContentsOfFile 创建的对象，每次都会重新申请内存，相同图片不会缓存。因此，建议常用的、较小的图，放在 xcassets 内管理，而大图、使用频率较低的图，应该放在 Bundle 内管理

图片资源文件大小计算

在日常开发中，会针对App包体积大小进行优化和瘦身。以往，常常以为本地开发工程中的资源文件大小就是最后安装包中的大小，将本地图片压缩一下就可以瘦身。

而根据 干货！京东商城iOS App瘦身实践 文章观点，很多图片在本地和安装包中的大小差异非常之大，往往相差几倍，甚至有几十倍的。通过调研知道 Apple 为了在优化 iPhone 设备读取 png 图片速度，将 png 转换成 CgBI 非标准的 png 格式

  • extra critical chunk (CgBI)
  • byteswapped (RGBA -> BGRA) pixel data, presumably for high-speed direct blitting to the framebuffer
  • zlib header, footer, and CRC removed from the IDAT chunk
  • premultiplied alpha (color' = color * alpha / 255)

苹果的优化对于大多数应用来说都是包大小的负优化，商城也不例外。所以简单的压缩（有损，无损）处理并不能达到很好的瘦身效果。而经过测试，以下文件会被负优化

  • 放在根目录下png格式的图片
  • 放在Asset Catalog中的png，jpg格式的图片，其中jpg会转成png

而放在根目录下的 jpg，bundle 中的 png 不会被优化，本地图片的大小，就是安装包中资源文件的大小。

其他

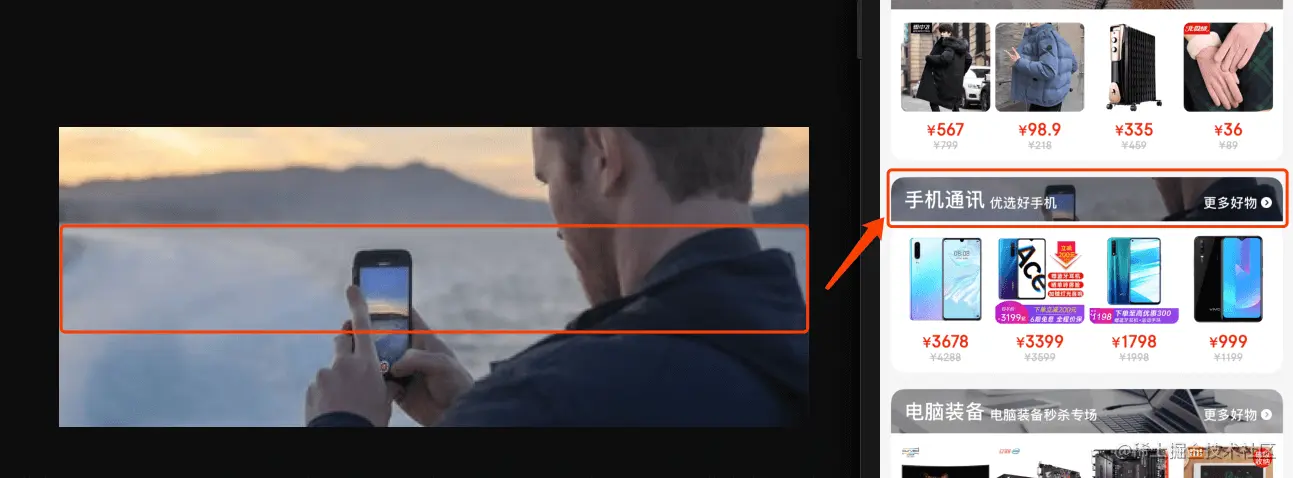

截取图片中间部分展示

业务开发中，遇到需要截取图片中间部分进行展示的需求，如上图所示。记录其实现方式如下

self.topBgImgView = [[UIImageView alloc] initWithFrame:CGRectMake(0,0,100,100)];
//展示图片中间部分
[_topBgImgView setContentScaleFactor:[[UIScreen mainScreen] scale]];
_topBgImgView.contentMode =  UIViewContentModeScaleAspectFill;
_topBgImgView.autoresizingMask = UIViewAutoresizingFlexibleHeight;
_topBgImgView.clipsToBounds  = YES;
