本文分析基于Android P(9.0) 源码
1 概述
消息机制是Android中重要的线程间通信手段。
它的存在可以让一个线程通知另一个线程去工作。那么一个线程为什么会有让另一个线程工作的需求呢？
可以看一个常见的应用场景——UI更新。Google官方有一句话解释了UI更新的规则：The Android UI toolkit is not thread-safe and the view must always be manipulated on the UI thread。 因为UI更新并不是线程安全的，所以Android为了规避开发者可能的不安全操作，干脆将所有UI更新都放在了主线程中进行。在这种场景下，就会出现其他线程请求主线程来帮忙更新UI的需求。
除了UI更新，某些设计模式的实现也离不开消息机制。

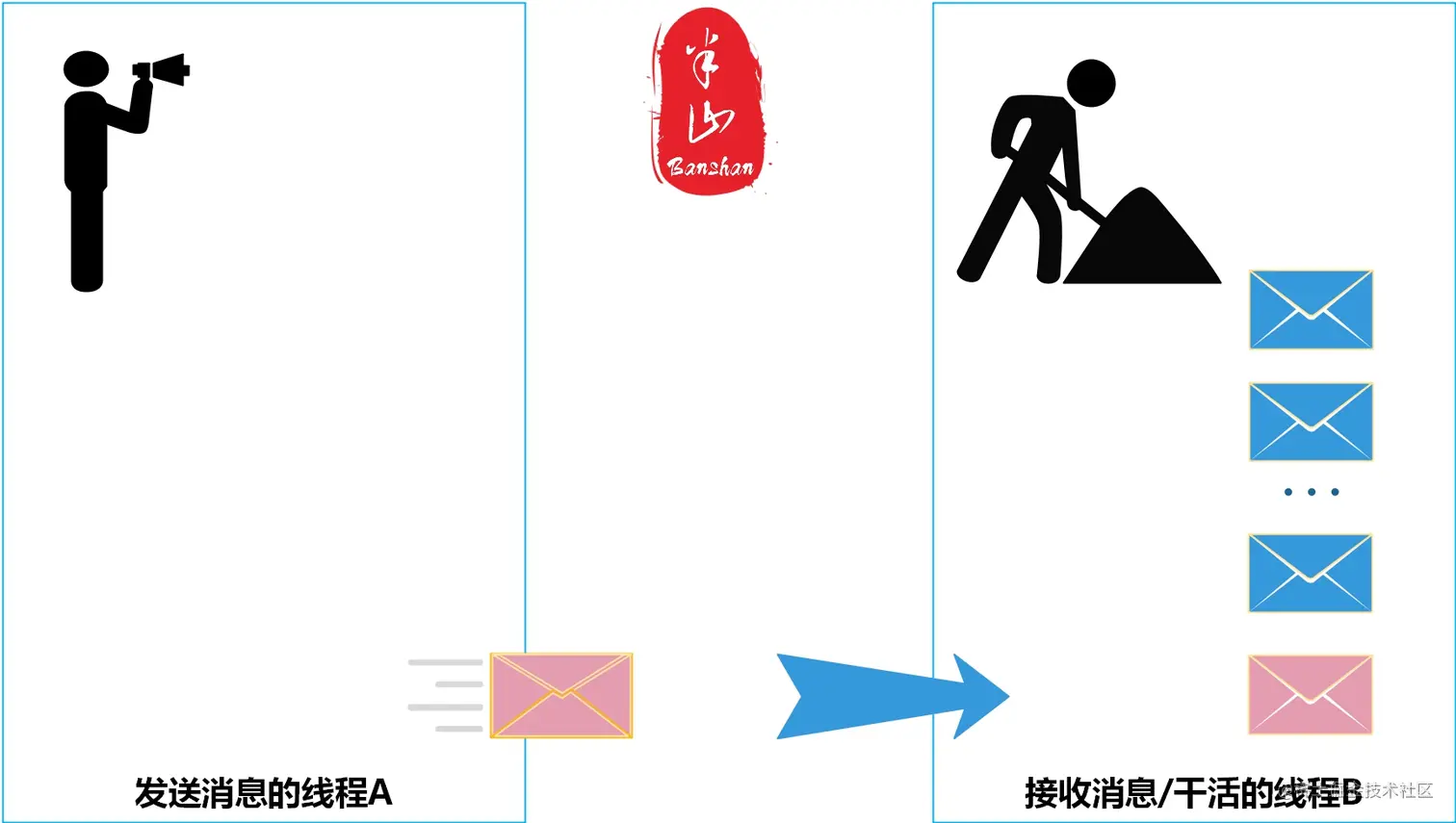

下图便是消息机制最基本的工作方式。A线程发送消息到B线程的消息队列中，B线程不断从消息队列中取出新的消息进行处理。
线程A在这里表现的就像是一个甩手掌柜，只负责发送消息，却从不干活。而线程B就像是一个苦力，不断地处理到来的消息。
2 详细过程

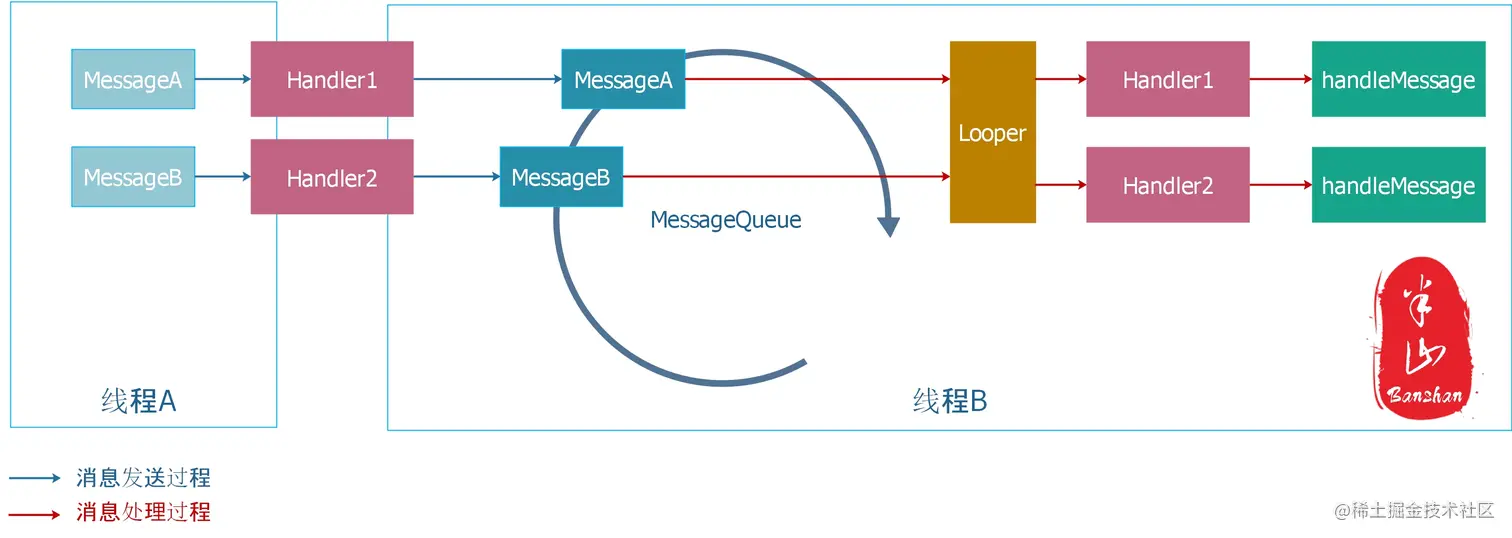

下图便是消息机制的详细过程，主要分为两个部分：
- 消息发送过程
- 消息处理过程
消息通过Handler发送到另一个线程的MessageQueue中。另一个线程通过Looper不断轮询消息队列，取出其中的消息，并交给当初发送它的Handler进行处理。

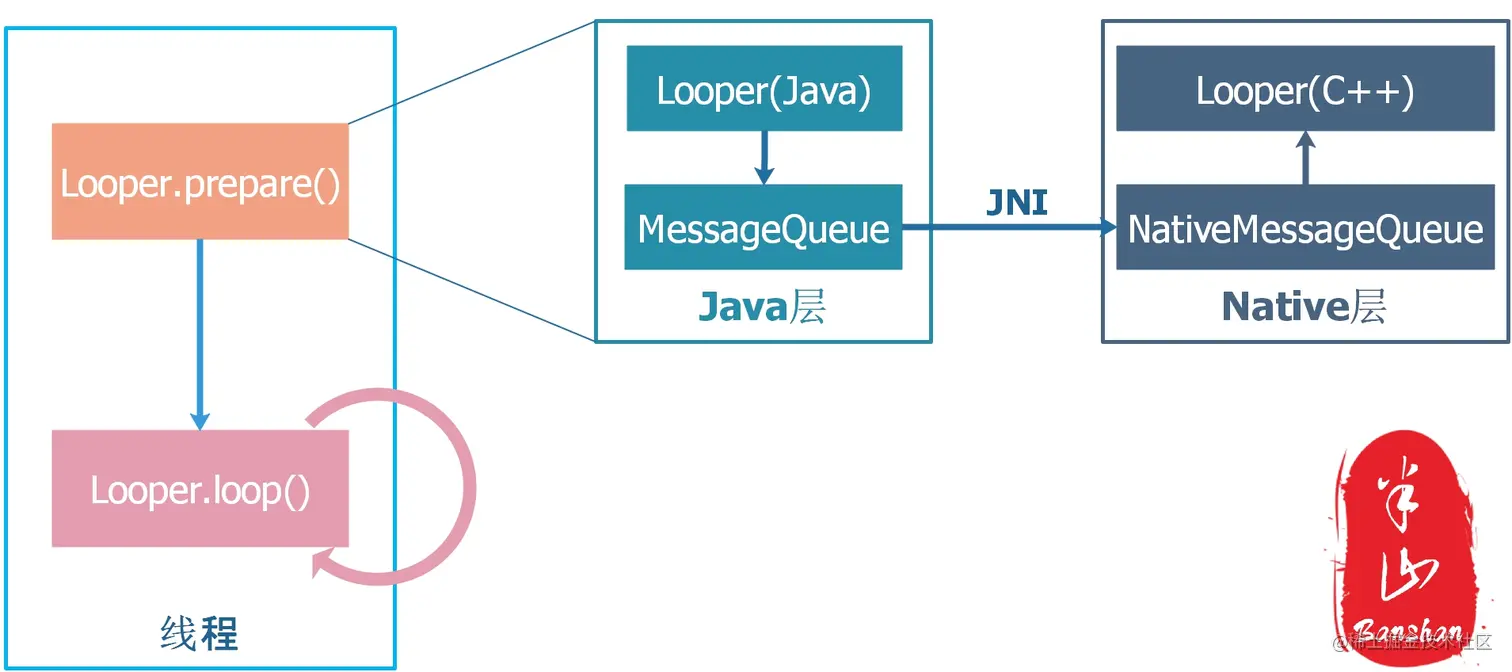

上述详细过程有一个前提假设，也即线程B中存在Looper和MessageQueue。事实上，这两样东西并不是天生存在的。所以真正完整的详细过程包含以下三个部分：
- 消息队列准备过程
- 消息发送过程
- 消息处理过程
2.1 消息队列准备过程
在Android应用中，主线程自带Looper和MessageQueue，其他线程如果想具备消息机制的功能，则必须首先调用Looper.prepare()。
主线程为什么会自带Looper和MessageQueue呢？
所有Android应用的主线程都对应一个ActivityThread，正是由于所有Activity的回调方法都运行在主线程，所以Google便用ActivityThread来对应主线程。
ActivityThread的main方法是每个Android应用启动时的入口。通过6642行代码可知，主线程并非自带了Looper和MessageQueue，而是在ActivityThread的main方法中提前为我们创建好了而已。6642行创建了主线程的Looper和MessageQueue（下文有详述），6669行便开始了Looper的循环工作：不断从MessageQueue中取出消息并执行，消息队列为空时就将所在线程挂起休息，有新的消息到来时再起来继续工作。周而复始，永不停歇。
以上就是Android主线程的基本工作模型。至于我们所熟知的onCreate、onDestroy，其实背后也都是消息机制在起作用（当然还有Binder的身影）。
/frameworks/base/core/java/android/app/ActivityThread.java
6623 public static void main(String[] args) {
6624 Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "ActivityThreadMain");
6625
6626 // CloseGuard defaults to true and can be quite spammy. We
6627 // disable it here, but selectively enable it later (via
6628 // StrictMode) on debug builds, but using DropBox, not logs.
6629 CloseGuard.setEnabled(false);
6630
6631 Environment.initForCurrentUser();
6632
6633 // Set the reporter for event logging in libcore
6634 EventLogger.setReporter(new EventLoggingReporter());
6635
6636 // Make sure TrustedCertificateStore looks in the right place for CA certificates
6637 final File configDir = Environment.getUserConfigDirectory(UserHandle.myUserId());
6638 TrustedCertificateStore.setDefaultUserDirectory(configDir);
6639
6640 Process.setArgV0("<pre-initialized>");
6641
6642 Looper.prepareMainLooper();
6643
6644 // Find the value for {@link #PROC_START_SEQ_IDENT} if provided on the command line.
6645 // It will be in the format "seq=114"
6646 long startSeq = 0;
6647 if (args != null) {
6648 for (int i = args.length - 1; i >= 0; --i) {
6649 if (args[i] != null && args[i].startsWith(PROC_START_SEQ_IDENT)) {
6650 startSeq = Long.parseLong(
6651 args[i].substring(PROC_START_SEQ_IDENT.length()));
6652 }
6653 }
6654 }
6655 ActivityThread thread = new ActivityThread();
6656 thread.attach(false, startSeq);
6657
6658 if (sMainThreadHandler == null) {
6659 sMainThreadHandler = thread.getHandler();
6660 }
6661
6662 if (false) {
6663 Looper.myLooper().setMessageLogging(new
6664 LogPrinter(Log.DEBUG, "ActivityThread"));
6665 }
6666
6667 // End of event ActivityThreadMain.
6668 Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER);
6669 Looper.loop();
6670
6671 throw new RuntimeException("Main thread loop unexpectedly exited");
6672 }
Looper.prepareMainLooper是一个静态方法，它的作用是为主线程创建一个Looper和MessageQueue。其最终调用了prepare方法，创建了一个新的Looper并将它写入sThreadLocal字段。
sThreadLocal字段是一个静态变量，按照常理它应该在内存中独一份，且各个线程均可访问的。但这里sThreadLocal利用了TLS（ThreadLocalStorage）的机制，每个线程访问到的sThreadLocal是相互独立的，并不是同一个。所以，主线程调用prepareMainLooper方法，相当于创建了一个线程独有的Looper，并且将这个Looper赋值给名为sMainLooper的静态变量（方便其他线程获取主线程的Looper）。
/frameworks/base/core/java/android/os/Looper.java
114 public static void prepareMainLooper() {
115 prepare(false);
116 synchronized (Looper.class) {
117 if (sMainLooper != null) {
118 throw new IllegalStateException("The main Looper has already been prepared.");
119 }
120 sMainLooper = myLooper();
121 }
122 }
/frameworks/base/core/java/android/os/Looper.java
97 public static void prepare() {
98 prepare(true);
99 }
100
101 private static void prepare(boolean quitAllowed) {
102 if (sThreadLocal.get() != null) {
103 throw new RuntimeException("Only one Looper may be created per thread");
104 }
105 sThreadLocal.set(new Looper(quitAllowed));
106 }
Looper的构造方法中会创建一个MessageQueue，所以调用Looper.prepare方法便会创建与线程唯一对应的Looper和MessageQueue。
/frameworks/base/core/java/android/os/Looper.java
267 private Looper(boolean quitAllowed) {
268 mQueue = new MessageQueue(quitAllowed);
269 mThread = Thread.currentThread();
270 }
MessageQueue的构造方法如下，它会调用nativeInit方法在native层做一些初始化的工作。
/frameworks/base/core/java/android/os/MessageQueue.java
70 MessageQueue(boolean quitAllowed) {
71 mQuitAllowed = quitAllowed;
72 mPtr = nativeInit();
73 }
63 private native static long nativeInit();
nativeInit对应的JNI方法为android_os_MessageQueue_nativeInit，其中创建了一个NativeMessageQueue对象，并将该对象的指针转化为long型传递给java层。在Android的世界中，存在大量java层对象和native层对象一一映射的关系，通常都是在java层对象中设立一个long型的字段，用于记录native对象的指针值。
/frameworks/base/core/jni/android_os_MessageQueue.cpp
172static jlong android_os_MessageQueue_nativeInit(JNIEnv* env, jclass clazz) {
173 NativeMessageQueue* nativeMessageQueue = new NativeMessageQueue();
174 if (!nativeMessageQueue) {
175 jniThrowRuntimeException(env, "Unable to allocate native queue");
176 return 0;
177 }
178
179 nativeMessageQueue->incStrong(env);
180 return reinterpret_cast<jlong>(nativeMessageQueue);
181}
在NativeMessageQueue的构造函数中创建一个native层的Looper，并通过TLS的机制和线程绑定。
/frameworks/base/core/jni/android_os_MessageQueue.cpp
78NativeMessageQueue::NativeMessageQueue() :
79 mPollEnv(NULL), mPollObj(NULL), mExceptionObj(NULL) {
80 mLooper = Looper::getForThread();
81 if (mLooper == NULL) {
82 mLooper = new Looper(false);
83 Looper::setForThread(mLooper);
84 }
85}
在native层Looper的构造过程中，67行的代码非常关键。它用于mWakeEventFd的初始化，创建出来的eventfd将会在rebuildEpollLocked函数中被epoll监听（151行）。Epoll机制是Linux内核中一种事件触发的机制，可以同时监听多个文件描述符。在调用epoll_wait将线程挂起的时候，如果有被监测的事件产生，则线程从挂起状态恢复，重新恢复运行。这其实是一种中断式的wait/notify机制。如果想了解这个机制的详细内容，可以参考这两篇博客：博客1 和博客2。博客1中对epoll的基本概念讲述较多，博客2对epoll中的Level Trigger和Edge Trigger讲的非常清楚。
我们以149行到151行的代码为例，EPOLLIN表示监测mWakeEventFd上的可读事件，当该线程调用epoll_wait时，如果mWakeEventFd上有可读事件，则线程直接返回，否则挂起。在该线程挂起的时候，如果有其他线程往mWakeEventFd上写入新的数据，则该线程会接收到事件，并从挂起状态恢复为运行状态。
/system/core/libutils/Looper.cpp
63Looper::Looper(bool allowNonCallbacks) :
64 mAllowNonCallbacks(allowNonCallbacks), mSendingMessage(false),
65 mPolling(false), mEpollFd(-1), mEpollRebuildRequired(false),
66 mNextRequestSeq(0), mResponseIndex(0), mNextMessageUptime(LLONG_MAX) {
67 mWakeEventFd = eventfd(0, EFD_NONBLOCK | EFD_CLOEXEC);
68 LOG_ALWAYS_FATAL_IF(mWakeEventFd < 0, "Could not make wake event fd: %s",
69 strerror(errno));
70
71 AutoMutex _l(mLock);
72 rebuildEpollLocked();
73}
/system/core/libutils/Looper.cpp
134void Looper::rebuildEpollLocked() {
135 // Close old epoll instance if we have one.
136 if (mEpollFd >= 0) {
137#if DEBUG_CALLBACKS
138 ALOGD("%p ~ rebuildEpollLocked - rebuilding epoll set", this);
139#endif
140 close(mEpollFd);
141 }
142
143 // Allocate the new epoll instance and register the wake pipe.
144 mEpollFd = epoll_create(EPOLL_SIZE_HINT);
145 LOG_ALWAYS_FATAL_IF(mEpollFd < 0, "Could not create epoll instance: %s", strerror(errno));
146
147 struct epoll_event eventItem;
148 memset(& eventItem, 0, sizeof(epoll_event)); // zero out unused members of data field union
149 eventItem.events = EPOLLIN;
150 eventItem.data.fd = mWakeEventFd;
151 int result = epoll_ctl(mEpollFd, EPOLL_CTL_ADD, mWakeEventFd, & eventItem);
152 LOG_ALWAYS_FATAL_IF(result != 0, "Could not add wake event fd to epoll instance: %s",
153 strerror(errno));
154
155 for (size_t i = 0; i < mRequests.size(); i++) {
156 const Request& request = mRequests.valueAt(i);
157 struct epoll_event eventItem;
158 request.initEventItem(&eventItem);
159
160 int epollResult = epoll_ctl(mEpollFd, EPOLL_CTL_ADD, request.fd, & eventItem);
161 if (epollResult < 0) {
162 ALOGE("Error adding epoll events for fd %d while rebuilding epoll set: %s",
163 request.fd, strerror(errno));
164 }
165 }
166}
综上所述，一个可以处理消息的线程，必然会有一个唯一的Looper和唯一的MessageQueue。
2.2 消息发送过程
消息通过Handler进行发送。
通过调用Handler类的sendMessage方法，我们可以发送一个消息。sendMessage最终调用的是sendMessageAtTime方法。参数uptimeMillis表示希望消息发送的时间点距离开机时间点的毫秒数，譬如手机15:00:00开机，消息发送者希望这条消息15:00:01准时发送，那么传入的uptimeMillis就是1000。
/frameworks/base/core/java/android/os/Handler.java
602 public final boolean sendMessage(Message msg)
603 {
604 return sendMessageDelayed(msg, 0);
605 }
662 public final boolean sendMessageDelayed(Message msg, long delayMillis)
663 {
664 if (delayMillis < 0) {
665 delayMillis = 0;
666 }
667 return sendMessageAtTime(msg, SystemClock.uptimeMillis() + delayMillis);
668 }
689 public boolean sendMessageAtTime(Message msg, long uptimeMillis) {
690 MessageQueue queue = mQueue;
691 if (queue == null) {
692 RuntimeException e = new RuntimeException(
693 this + " sendMessageAtTime() called with no mQueue");
694 Log.w("Looper", e.getMessage(), e);
695 return false;
696 }
697 return enqueueMessage(queue, msg, uptimeMillis);
698 }
sendMessageAtTime方法取出Handler的mQueue字段，并调用enqueueMessage方法。enqueueMessage的作用就是将消息加入到消息队列中。首先，将消息的target字段设置为发送时的Handler，表明这个消息被接收后依然由此Handler进行处理。其后根据Handler是否异步来决定发送的消息是否异步。最后调用MessageQueue的enqueueMessage方法。
/frameworks/base/core/java/android/os/Handler.java
740 private boolean enqueueMessage(MessageQueue queue, Message msg, long uptimeMillis) {
741 msg.target = this;
742 if (mAsynchronous) {
743 msg.setAsynchronous(true);
744 }
745 return queue.enqueueMessage(msg, uptimeMillis);
746 }
745行的queue是从Handler的sendMessageAtTime方法中传递过来的，它是Handler对象的mQueue字段，在Handler对象的构造方法中被赋值。为了搞清楚mQueue的来及，我们有必要看一看Handler的构造方法。
2.2.1 消息被发送到哪个线程？
Handler的构造方法被重载了很多个，但底层其实都是这两个：
/frameworks/base/core/java/android/os/Handler.java
192 public Handler(Callback callback, boolean async) {
193 if (FIND_POTENTIAL_LEAKS) {
194 final Class<? extends Handler> klass = getClass();
195 if ((klass.isAnonymousClass() || klass.isMemberClass() || klass.isLocalClass()) &&
196 (klass.getModifiers() & Modifier.STATIC) == 0) {
197 Log.w(TAG, "The following Handler class should be static or leaks might occur: " +
198 klass.getCanonicalName());
199 }
200 }
201
202 mLooper = Looper.myLooper();
203 if (mLooper == null) {
204 throw new RuntimeException(
205 "Can't create handler inside thread " + Thread.currentThread()
206 + " that has not called Looper.prepare()");
207 }
208 mQueue = mLooper.mQueue;
209 mCallback = callback;
210 mAsynchronous = async;
211 }
232 public Handler(Looper looper, Callback callback, boolean async) {
233 mLooper = looper;
234 mQueue = looper.mQueue;
235 mCallback = callback;
236 mAsynchronous = async;
237 }
二者最大的区别就在于，一个传入了Looper，另一个没有传入Looper。
传入Looper的话，Handler对象的mQueue就等于looper.mQueue。假设Handler对象在线程A中创建，其构造时传入的是线程B的Looper，那么通过这个Handler发送的消息就将由线程B来处理。
没有传入Looper的话，Handler对象的mQueue就等于其创建线程的Looper。依然假设Handler对象在线程A中创建，此时构造Handler时没有传入Looper，那么通过这个Handler发送的消息就将由线程A来处理。
请仔细体会上述两种情况的区别。
针对没有传入Looper的情况，这里还要多提几句。Handler对象创建之后，由于它存在于Java堆上，所以可以被任何线程访问、使用。任何线程通过它发送的消息，最终都将汇总到其创建线程的MessageQueue中，包括在它的创建线程中发送消息。
下面看看MessageQueue的enqueueMessage方法做了哪些工作。
/frameworks/base/core/java/android/os/MessageQueue.java
536 boolean enqueueMessage(Message msg, long when) {
537 if (msg.target == null) {
538 throw new IllegalArgumentException("Message must have a target.");
539 }
540 if (msg.isInUse()) {
541 throw new IllegalStateException(msg + " This message is already in use.");
542 }
543
544 synchronized (this) {
545 if (mQuitting) {
546 IllegalStateException e = new IllegalStateException(
547 msg.target + " sending message to a Handler on a dead thread");
548 Log.w(TAG, e.getMessage(), e);
549 msg.recycle();
550 return false;
551 }
552
553 msg.markInUse();
554 msg.when = when;
555 Message p = mMessages;
556 boolean needWake;
557 if (p == null || when == 0 || when < p.when) {
558 // New head, wake up the event queue if blocked.
559 msg.next = p;
560 mMessages = msg;
561 needWake = mBlocked;
562 } else {
563 // Inserted within the middle of the queue. Usually we don't have to wake
564 // up the event queue unless there is a barrier at the head of the queue
565 // and the message is the earliest asynchronous message in the queue.
566 needWake = mBlocked && p.target == null && msg.isAsynchronous();
567 Message prev;
568 for (;;) {
569 prev = p;
570 p = p.next;
571 if (p == null || when < p.when) {
572 break;
573 }
574 if (needWake && p.isAsynchronous()) {
575 needWake = false;
576 }
577 }
578 msg.next = p; // invariant: p == prev.next
579 prev.next = msg;
580 }
581
582 // We can assume mPtr != 0 because mQuitting is false.
583 if (needWake) {
584 nativeWake(mPtr);
585 }
586 }
587 return true;
588 }
跳过enqueueMessage方法中的异常判断，其核心的作用只有一个：将新消息加入MessageQueue中的消息链表中。MessageQueue中的Message通过链表的方式进行管理，其中的消息按照发送时间的先后顺序排列。在管理链表的过程中，只需持有头部对象就可以遍历所有的对象。因此MessageQueue只用了一个字段（mMessages）来记录消息链表的头部消息。
2.2.2 消息应该被插入到链表的什么位置？
557行和562行分别表示对新消息的两种处理方式，第一种是将新消息插入到链表头部，第二种是将新消息插入到链表中间（或尾部）。
先分析插入链表头部的情况。
- p == null 表示MessageQueue的消息链表为空，也即所有消息发送完毕，新加入的消息理所应当插入到头部。
- when == 0表示消息通过sendMessageAtTime方法发送，且传入的uptime为0，此类消息优先级最高，不管消息链表中是何种情况，新加入的消息都要插入到头部。
- when < p.when表示新消息预设的发送时间要早于现有头部消息的发送时间，根据时间越早越靠前的原则，新加入的消息要插入到头部。
除了插入到头部的三种情况外，其他情况下消息都将插入到链表中间（或尾部）。568行的for循环其实就是遍历消息链表，根据发送时间的先后顺序将消息插入到链表中。
2.2.3 消息加入链表后是否应该主动唤醒线程？
除了需要将新消息插入到链表的合适位置，enqueueMessage还要决定是否唤醒MessageQueue所在的线程。MessageQueue的mBlocked字段记录了其所属线程是否已经发生阻塞（被挂起），该字段在消息处理的过程中被赋值。
当新消息插入到链表头部时，needWake = mBlocked：
- 如果MessageQueue此时已经发生阻塞，则新消息插入头部时，需要唤醒阻塞线程，以便让它根据头部的新消息重新决定处理逻辑（可能是立即处理，也可能是延时处理）。
- 如果MessageQueue此时未发生阻塞，则新消息插入头部后无需做多余处理。它只需要静静地等在那里，线程处理完手中的消息后自然会同它碰面。
当新消息插入到链表中间（或尾部）时，needWake的赋值变得复杂起来。这主要是由于异步消息和同步屏障的存在。
同步屏障像是一个守卫，当消息链表的头部是一个同步屏障时，后续的同步消息都无法被放行，即便这些消息已经满足发送的时间要求。此时，链表上的异步消息却不受影响，它们照常按照发送时间的逻辑，顺利地被处理。
同步屏障是一种特殊的Message，它的target为null，表明这个消息是不需要被处理的，而普通消息的target都是最终来处理该消息的Handler。通过MessageQueue的postSyncBarrier方法可以放置同步屏障，只不过这个方法是hide的，而且从Android P开始，反射调用非 SDK 的接口被限制了。虽然网上有一些手段可以绕开这种限制，但Google的本意应该是不想让开发者再使用同步屏障了。与之对应，撤除同步屏障的方法是removeSyncBarrier。
/frameworks/base/core/java/android/os/MessageQueue.java
461 public int postSyncBarrier() {
462 return postSyncBarrier(SystemClock.uptimeMillis());
463 }
465 private int postSyncBarrier(long when) {
466 // Enqueue a new sync barrier token.
467 // We don't need to wake the queue because the purpose of a barrier is to stall it.
468 synchronized (this) {
469 final int token = mNextBarrierToken++;
470 final Message msg = Message.obtain();
471 msg.markInUse();
472 msg.when = when;
473 msg.arg1 = token;
474
475 Message prev = null;
476 Message p = mMessages;
477 if (when != 0) {
478 while (p != null && p.when <= when) {
479 prev = p;
480 p = p.next;
481 }
482 }
483 if (prev != null) { // invariant: p == prev.next
484 msg.next = p;
485 prev.next = msg;
486 } else {
487 msg.next = p;
488 mMessages = msg;
489 }
490 return token;
491 }
492 }
同步消息和异步消息的唯一差异在于Message的flag是否被置上FLAG_ASYNCHRONOUS标志位。这个标志位只在setAsynchronous方法中被改变。如果Handler的mAsynchronous为true，则通过该Handler发送的消息默认都是异步；反之，默认都是同步。除此以外，我们也可以通过消息的setAsynchronous方法来单独地给某个方法设置是否异步。
/frameworks/base/core/java/android/os/Message.java
447 public boolean isAsynchronous() {
448 return (flags & FLAG_ASYNCHRONOUS) != 0;
449 }
477 public void setAsynchronous(boolean async) {
478 if (async) {
479 flags |= FLAG_ASYNCHRONOUS;
480 } else {
481 flags &= ~FLAG_ASYNCHRONOUS;
482 }
483 }
回到新消息插入到链表中间（或尾部）时needWake的赋值，needWake在遍历之初被赋值如下：
/frameworks/base/core/java/android/os/MessageQueue.java
566 needWake = mBlocked && p.target == null && msg.isAsynchronous();
只有当MessageQueue所在的线程阻塞，链表头部为同步屏障，且新消息为异步消息时，needWake才为true。三者缺一不可。
- mBlocked为false，表明线程未阻塞，自然不需要唤醒。
- p.target != null，表明头部消息有效，此时即便mBlocked为true，这时候的阻塞也是有超时的，超时时间到达后，线程自动唤醒，无需外部唤醒。
- msg.isAsynchronous() = false，表明新消息为同步消息，此时若头部消息为同步屏障，则新消息也无法被放行，唤醒线程也没用，干脆不唤醒。
另外在遍历的过程中，如果发现新消息的前面有另一个消息为异步消息，则needWake重新置为false。这种情况表明原有的异步消息为线程设置了有超时的阻塞，当下时间未达到异步消息的发送时间，所以mBlocked为true。但由于此次阻塞设有超时，所以并不需要外不唤醒。
线程的阻塞相当于人类的睡眠，从阻塞状态中恢复有两种可能，一种是超时唤醒，另一个是外部唤醒。类比到人类的睡眠，人从睡梦中被叫醒也有两种可能，一种是自己定闹钟，闹钟响后将自己叫醒，另一种是被别人拍醒（不考虑自然醒，因为自然醒本质也是闹钟叫醒，只不过这个闹钟是生物钟）。
2.2.4 如何主动唤醒线程？
上面介绍了是否应该主动唤醒线程，如果回答“需要”的话，那我们又该怎样去唤醒线程呢？
/frameworks/base/core/java/android/os/MessageQueue.java
584 nativeWake(mPtr);
通过nativeWake的native方法，我们就可以实现唤醒MessageQueue所在线程的目的。它对应的JNI方法是android_os_MessageQueue_nativeWake。传入的mPtr实际上是native对象的指针，它被存在一个Java的字段中，用于Java层和native层的互动。
mPtr被转换成NativeMessageQueue对象(c++对象)的指针，紧接着调用NativeMessageQueue对象的wake方法。
/frameworks/base/core/jni/android_os_MessageQueue.cpp
194static void android_os_MessageQueue_nativeWake(JNIEnv* env, jclass clazz, jlong ptr) {
195 NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
196 nativeMessageQueue->wake();
197}
再追踪下去，发现调用的是NativeMessageQueue中mLooper变量的wake方法。最终只干了一件事：往native层的Looper对象的mWakeEventFd中写一个“1”。结合2.1中对Epoll机制的描述，mWakeEventFd上有可读数据时，epfd将会监测到该事件，并将线程从挂起状态恢复为运行状态。
/frameworks/base/core/jni/android_os_MessageQueue.cpp
121void NativeMessageQueue::wake() {
122 mLooper->wake();
123}
/system/core/libutils/Looper.cpp
398void Looper::wake() {
399#if DEBUG_POLL_AND_WAKE
400 ALOGD("%p ~ wake", this);
401#endif
402
403 uint64_t inc = 1;
404 ssize_t nWrite = TEMP_FAILURE_RETRY(write(mWakeEventFd, &inc, sizeof(uint64_t)));
405 if (nWrite != sizeof(uint64_t)) {
406 if (errno != EAGAIN) {
407 LOG_ALWAYS_FATAL("Could not write wake signal to fd %d: %s",
408 mWakeEventFd, strerror(errno));
409 }
410 }
411}
2.3 消息处理过程
对于想要运行消息机制的线程而言，除了需要通过Looper.prepare来创建属于自己的Looper和MessageQueue，还需要调用Looper.loop来真正的轮询、处理消息。
/frameworks/base/core/java/android/os/Looper.java
127 public static Looper getMainLooper() {
128 synchronized (Looper.class) {
129 return sMainLooper;
130 }
131 }
132
133 /**
134 * Run the message queue in this thread. Be sure to call
135 * {@link #quit()} to end the loop.
136 */
137 public static void loop() {
138 final Looper me = myLooper();
139 if (me == null) {
140 throw new RuntimeException("No Looper; Looper.prepare() wasn't called on this thread.");
141 }
142 final MessageQueue queue = me.mQueue;
143
144 // Make sure the identity of this thread is that of the local process,
145 // and keep track of what that identity token actually is.
146 Binder.clearCallingIdentity();
147 final long ident = Binder.clearCallingIdentity();
148
149 // Allow overriding a threshold with a system prop. e.g.
150 // adb shell 'setprop log.looper.1000.main.slow 1 && stop && start'
151 final int thresholdOverride =
152 SystemProperties.getInt("log.looper."
153 + Process.myUid() + "."
154 + Thread.currentThread().getName()
155 + ".slow", 0);
156
157 boolean slowDeliveryDetected = false;
158
159 for (;;) {
160 Message msg = queue.next(); // might block
161 if (msg == null) {
162 // No message indicates that the message queue is quitting.
163 return;
164 }
165
166 // This must be in a local variable, in case a UI event sets the logger
167 final Printer logging = me.mLogging;
168 if (logging != null) {
169 logging.println(">>>>> Dispatching to " + msg.target + " " +
170 msg.callback + ": " + msg.what);
171 }
172
173 final long traceTag = me.mTraceTag;
174 long slowDispatchThresholdMs = me.mSlowDispatchThresholdMs;
175 long slowDeliveryThresholdMs = me.mSlowDeliveryThresholdMs;
176 if (thresholdOverride > 0) {
177 slowDispatchThresholdMs = thresholdOverride;
178 slowDeliveryThresholdMs = thresholdOverride;
179 }
180 final boolean logSlowDelivery = (slowDeliveryThresholdMs > 0) && (msg.when > 0);
181 final boolean logSlowDispatch = (slowDispatchThresholdMs > 0);
182
183 final boolean needStartTime = logSlowDelivery || logSlowDispatch;
184 final boolean needEndTime = logSlowDispatch;
185
186 if (traceTag != 0 && Trace.isTagEnabled(traceTag)) {
187 Trace.traceBegin(traceTag, msg.target.getTraceName(msg));
188 }
189
190 final long dispatchStart = needStartTime ? SystemClock.uptimeMillis() : 0;
191 final long dispatchEnd;
192 try {
193 msg.target.dispatchMessage(msg);
194 dispatchEnd = needEndTime ? SystemClock.uptimeMillis() : 0;
195 } finally {
196 if (traceTag != 0) {
197 Trace.traceEnd(traceTag);
198 }
199 }
200 if (logSlowDelivery) {
201 if (slowDeliveryDetected) {
202 if ((dispatchStart - msg.when) <= 10) {
203 Slog.w(TAG, "Drained");
204 slowDeliveryDetected = false;
205 }
206 } else {
207 if (showSlowLog(slowDeliveryThresholdMs, msg.when, dispatchStart, "delivery",
208 msg)) {
209 // Once we write a slow delivery log, suppress until the queue drains.
210 slowDeliveryDetected = true;
211 }
212 }
213 }
214 if (logSlowDispatch) {
215 showSlowLog(slowDispatchThresholdMs, dispatchStart, dispatchEnd, "dispatch", msg);
216 }
217
218 if (logging != null) {
219 logging.println("<<<<< Finished to " + msg.target + " " + msg.callback);
220 }
221
222 // Make sure that during the course of dispatching the
223 // identity of the thread wasn't corrupted.
224 final long newIdent = Binder.clearCallingIdentity();
225 if (ident != newIdent) {
226 Log.wtf(TAG, "Thread identity changed from 0x"
227 + Long.toHexString(ident) + " to 0x"
228 + Long.toHexString(newIdent) + " while dispatching to "
229 + msg.target.getClass().getName() + " "
230 + msg.callback + " what=" + msg.what);
231 }
232
233 msg.recycleUnchecked();
234 }
235 }
159行开始的for循环在正常状态下永远不会退出，除非调用Looper或MessageQueue的quit方法。在每一次循环的过程中，都做了以下三件事：
- 取出消息链表中可被处理的头部消息。
- 执行消息所对应的Handler的dispatchMessage方法，并记录消息处理的delivery时间和dispatch时间，用于监测消息队列的运转状态是否正常。
- 回收此消息。
在这三个步骤中，需要详细分析的是1和2。1需要较多的篇幅来阐述，因此我们先分析2的过程。
2.3.1 Delievery Time和Dispatch Time分别指的是什么？

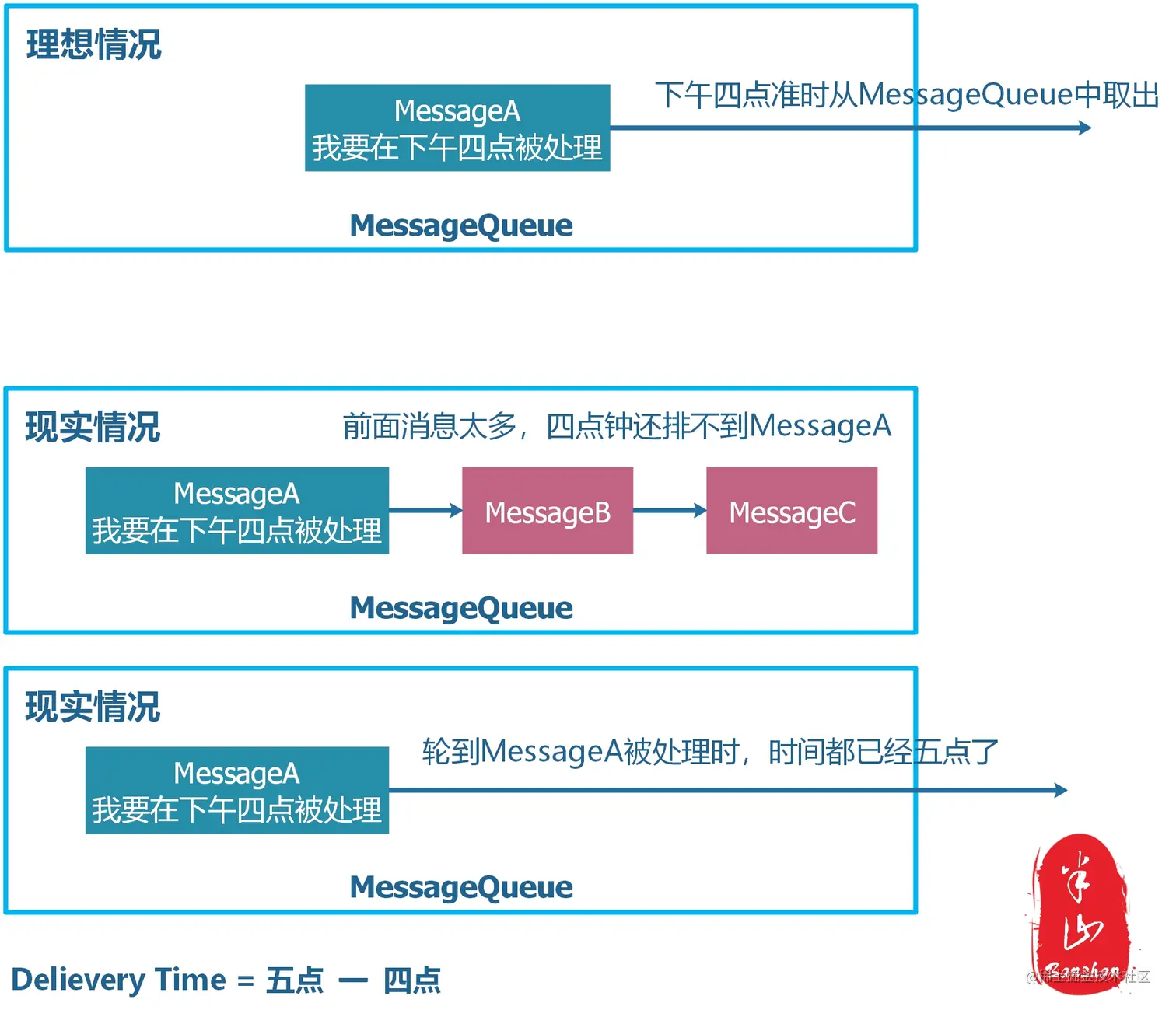

Delievery Time:
待发送的消息通常都有一个预设的发送时间点，也即message的when字段。当这个消息从消息链表中被取出时，记录另一个时间点，称之为dispatchStart。正常情况下，dispatchStart和msg.when相同，表明消息按照预设的时间点被取出。非正常情况下，如果前面消息处理时间过长，将会延误后续消息的发送（因为消息链表是串行发送的）。这个道理和排队的情形很相似。
DelieveryTime = dispatchStart - msg.when，表示消息被取出的时间点和预设的时间点之间的差距。差值较小，表明消息基本是按照预设的时间来取出的。差值较大，则表明消息队列有些拥堵，可能是前面的消息过多，也可能是前面某个消息的处理耗时过长。总之，当前这个消息并没有按照预设的时间被取出，而是有些滞后了。
Dispatch Time:
消息的处理时间，也即消息所对应Handler的dispatchMessage方法的运行时间。每个消息都有属于自己的处理方法，其中可能包含某些耗时操作。因此记录下dispatch time，当这个时间超过某个阈值时给出相应的警告，可以帮助开发者了解程序的性能以及运行时的压力。
2.3.2 消息处理最终执行哪个方法？
消息处理会调用Handler的dispatchMessage方法来对消息进行处理。在这个方法内部，我们可以看出一个消息会有三种处理方式。三种处理方式并非随机选择，而是具有一定的优先级的。
- 当message本身的callback字段不为空时，按照callback指定的方式对消息进行处理。
- 当条件1不满足，且Handler对象的mCallback字段不为空时，按照mCallback指定的方式对消息进行处理。
- 当条件1、2均不满足时，按照Handler类的handleMessage方法对消息进行处理。
/frameworks/base/core/java/android/os/Handler.java
97 public void dispatchMessage(Message msg) {
98 if (msg.callback != null) {
99 handleCallback(msg);
100 } else {
101 if (mCallback != null) {
102 if (mCallback.handleMessage(msg)) {
103 return;
104 }
105 }
106 handleMessage(msg);
107 }
108 }
以下分别列举满足3种处理方式的例子：
- 当message本身的callback字段不为空时，按照callback指定的方式对消息进行处理。
/frameworks/base/core/java/android/speech/tts/TextToSpeechService.java
579 Runnable runnable = new Runnable() {
580 @Override
581 public void run() {
582 if (setCurrentSpeechItem(speechItem)) {
583 speechItem.play();
584 removeCurrentSpeechItem();
585 } else {
586 // The item is alreadly flushed. Stopping.
587 speechItem.stop();
588 }
589 }
590 };
591 Message msg = Message.obtain(this, runnable);
- 当条件1不满足，且Handler对象的mCallback字段不为空时，按照mCallback指定的方式对消息进行处理。
/frameworks/base/services/core/java/com/android/server/GraphicsStatsService.java
110 mWriteOutHandler = new Handler(bgthread.getLooper(), new Handler.Callback() {
111 @Override
112 public boolean handleMessage(Message msg) {
113 switch (msg.what) {
114 case SAVE_BUFFER:
115 saveBuffer((HistoricalBuffer) msg.obj);
116 break;
117 case DELETE_OLD:
118 deleteOldBuffers();
119 break;
120 }
121 return true;
122 }
123 });
- 当条件1、2均不满足时，按照Handler类的handleMessage方法对消息进行处理。
/frameworks/base/services/core/java/com/android/server/pm/ProcessLoggingHandler.java
35public final class ProcessLoggingHandler extends Handler {
......
......
47 @Override
48 public void handleMessage(Message msg) {
49 switch (msg.what) {
50 case LOG_APP_PROCESS_START_MSG: {
51 Bundle bundle = msg.getData();
52 String processName = bundle.getString("processName");
53 int uid = bundle.getInt("uid");
54 String seinfo = bundle.getString("seinfo");
55 String apkFile = bundle.getString("apkFile");
56 int pid = bundle.getInt("pid");
57 long startTimestamp = bundle.getLong("startTimestamp");
58 String apkHash = computeStringHashOfApk(apkFile);
59 SecurityLog.writeEvent(SecurityLog.TAG_APP_PROCESS_START, processName,
60 startTimestamp, uid, pid, seinfo, apkHash);
61 break;
62 }
63 case INVALIDATE_BASE_APK_HASH_MSG: {
64 Bundle bundle = msg.getData();
65 mProcessLoggingBaseApkHashes.remove(bundle.getString("apkFile"));
66 break;
67 }
68 }
69 }
开发者定义的都是Handler的子类（譬如上面的ProcessingLoggingHandler），如果需要最终由Handler类的handleMessage来对消息进行处理，则子类中必须覆盖父类的handleMessage方法。否则将不会对消息进行处理，因为父类（Handler）的handleMessage方法是一个空方法。
这种阶梯式处理消息的设计，可以给予开发者更大的自由度。
2.3.3 如何取出下一个消息？
接下来重点讲述如何取出消息链表中可被处理的头部消息。让我们走进MessageQueue的next方法。
/frameworks/base/core/java/android/os/Looper.java
160 Message msg = queue.next(); // might block
/frameworks/base/core/java/android/os/MessageQueue.java
310 Message next() {
311 // Return here if the message loop has already quit and been disposed.
312 // This can happen if the application tries to restart a looper after quit
313 // which is not supported.
314 final long ptr = mPtr;
315 if (ptr == 0) {
316 return null;
317 }
318
319 int pendingIdleHandlerCount = -1; // -1 only during first iteration
320 int nextPollTimeoutMillis = 0;
321 for (;;) {
322 if (nextPollTimeoutMillis != 0) {
323 Binder.flushPendingCommands();
324 }
325
326 nativePollOnce(ptr, nextPollTimeoutMillis);
327
328 synchronized (this) {
329 // Try to retrieve the next message. Return if found.
330 final long now = SystemClock.uptimeMillis();
331 Message prevMsg = null;
332 Message msg = mMessages;
333 if (msg != null && msg.target == null) {
334 // Stalled by a barrier. Find the next asynchronous message in the queue.
335 do {
336 prevMsg = msg;
337 msg = msg.next;
338 } while (msg != null && !msg.isAsynchronous());
339 }
340 if (msg != null) {
341 if (now < msg.when) {
342 // Next message is not ready. Set a timeout to wake up when it is ready.
343 nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
344 } else {
345 // Got a message.
346 mBlocked = false;
347 if (prevMsg != null) {
348 prevMsg.next = msg.next;
349 } else {
350 mMessages = msg.next;
351 }
352 msg.next = null;
353 if (DEBUG) Log.v(TAG, "Returning message: " + msg);
354 msg.markInUse();
355 return msg;
356 }
357 } else {
358 // No more messages.
359 nextPollTimeoutMillis = -1;
360 }
361
362 // Process the quit message now that all pending messages have been handled.
363 if (mQuitting) {
364 dispose();
365 return null;
366 }
367
368 // If first time idle, then get the number of idlers to run.
369 // Idle handles only run if the queue is empty or if the first message
370 // in the queue (possibly a barrier) is due to be handled in the future.
371 if (pendingIdleHandlerCount < 0
372 && (mMessages == null || now < mMessages.when)) {
373 pendingIdleHandlerCount = mIdleHandlers.size();
374 }
375 if (pendingIdleHandlerCount <= 0) {
376 // No idle handlers to run. Loop and wait some more.
377 mBlocked = true;
378 continue;
379 }
380
381 if (mPendingIdleHandlers == null) {
382 mPendingIdleHandlers = new IdleHandler[Math.max(pendingIdleHandlerCount, 4)];
383 }
384 mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
385 }
386
387 // Run the idle handlers.
388 // We only ever reach this code block during the first iteration.
389 for (int i = 0; i < pendingIdleHandlerCount; i++) {
390 final IdleHandler idler = mPendingIdleHandlers[i];
391 mPendingIdleHandlers[i] = null; // release the reference to the handler
392
393 boolean keep = false;
394 try {
395 keep = idler.queueIdle();
396 } catch (Throwable t) {
397 Log.wtf(TAG, "IdleHandler threw exception", t);
398 }
399
400 if (!keep) {
401 synchronized (this) {
402 mIdleHandlers.remove(idler);
403 }
404 }
405 }
406
407 // Reset the idle handler count to 0 so we do not run them again.
408 pendingIdleHandlerCount = 0;
409
410 // While calling an idle handler, a new message could have been delivered
411 // so go back and look again for a pending message without waiting.
412 nextPollTimeoutMillis = 0;
413 }
414 }
首先分析326行的nativePollOnce方法，它的作用是设定下一次发送的时间或挂起线程。其对应的JNI方法为android_os_MessageQueue_nativePollOnce。内部调用NativeMessageQueue的pollOnce函数。
/frameworks/base/core/jni/android_os_MessageQueue.cpp
188static void android_os_MessageQueue_nativePollOnce(JNIEnv* env, jobject obj,
189 jlong ptr, jint timeoutMillis) {
190 NativeMessageQueue* nativeMessageQueue = reinterpret_cast<NativeMessageQueue*>(ptr);
191 nativeMessageQueue->pollOnce(env, obj, timeoutMillis);
192}
NativeMessageQueue的pollOnce函数进一步调用Looper的pollOnce函数，并传入timeoutMills参数。
/frameworks/base/core/jni/android_os_MessageQueue.cpp
107void NativeMessageQueue::pollOnce(JNIEnv* env, jobject pollObj, int timeoutMillis) {
108 mPollEnv = env;
109 mPollObj = pollObj;
110 mLooper->pollOnce(timeoutMillis);
111 mPollObj = NULL;
112 mPollEnv = NULL;
113
114 if (mExceptionObj) {
115 env->Throw(mExceptionObj);
116 env->DeleteLocalRef(mExceptionObj);
117 mExceptionObj = NULL;
118 }
119}
一层层往下走，发现最终调用的是Looper的pollInner函数，最终通过系统调用epoll_wait陷入内核态。
/system/core/libutils/Looper.cpp
242 int eventCount = epoll_wait(mEpollFd, eventItems, EPOLL_MAX_EVENTS, timeoutMillis);
传入epoll_wait的timeoutMillis参数将直接决定epoll的行为。这里可以分为三种情况：
- timeoutMillis = 0，意味着无需等待。检测epfd上是否有事件，有或没有都将直接返回，继续执行后面的操作。
- timeoutMillis > 0，意味着epoll_wait有超时时间。对于Level Trigger的fd事件（这里是这种情况），在调用epoll_wait的时候会首先查看该事件是否已经存在。如果存在则直接返回，否则线程被挂起呈现阻塞状态，等待超时时间到达后恢复至运行状态。在超时等待的这段时间内，如果有新的消息被加入到链表头部，发送线程将会唤醒此线程以重新决定timeoutMillis的值。
- timeoutMillis = -1，epoll_wait会首先查看监测事件是否已经存在，如果存在则直接返回，否则将无限期地等待下去，直到有新消息到来，其他线程唤醒此线程。
通过320行可知，nextPollTimeoutMillis在第一次循环时被设置为0，意味着第一次循环将跳过epoll_wait的等待，直接去检查消息链表的状态。
/frameworks/base/core/java/android/os/MessageQueue.java
320 int nextPollTimeoutMillis = 0;
321 for (;;) {
322 if (nextPollTimeoutMillis != 0) {
323 Binder.flushPendingCommands();
324 }
325
326 nativePollOnce(ptr, nextPollTimeoutMillis);
330-339行的主要工作是取出链表中第一个可被处理的消息。上文提到，MessageQueue只用了一个字段（mMessages）来记录消息链表的头部消息，所以通过332行便可以取到头部消息。如果链表头部是同步屏障，那么就要遍历去寻找链表中第一个异步消息。
/frameworks/base/core/java/android/os/MessageQueue.java
330 final long now = SystemClock.uptimeMillis();
331 Message prevMsg = null;
332 Message msg = mMessages;
333 if (msg != null && msg.target == null) {
334 // Stalled by a barrier. Find the next asynchronous message in the queue.
335 do {
336 prevMsg = msg;
337 msg = msg.next;
338 } while (msg != null && !msg.isAsynchronous());
339 }
当取出的可处理消息为null时，意味着链表中暂时没有消息可以被处理，所以将nextPollTimeoutMillis置为-1，让next下一次轮询的时候直接通过epoll_wait将线程挂起休息。
反之则需要有进一步的处理，分两种情况讨论：
- 当下时间 < 该消息预定的处理时间，此时不应处理消息，需要等待时机成熟。于是将nextPollTimeoutMillis设置为当下时间和预定处理时间之间的差值，保证超时后能够再次轮询此消息，并进行相应处理。
- 当下时间 ≥ 该消息预定的处理时间，此时消息已经成熟，应该被处理。此时将mBlocked置为false，表明该线程处于Runnable状态，并且马上就要执行消息的处理方法。接着重构链表，将此消息从链表中删除。最后返回此消息到Looper的loop方法进行消息的实际处理。
/frameworks/base/core/java/android/os/MessageQueue.java
340 if (msg != null) {
341 if (now < msg.when) {
342 // Next message is not ready. Set a timeout to wake up when it is ready.
343 nextPollTimeoutMillis = (int) Math.min(msg.when - now, Integer.MAX_VALUE);
344 } else {
345 // Got a message.
346 mBlocked = false;
347 if (prevMsg != null) {
348 prevMsg.next = msg.next;
349 } else {
350 mMessages = msg.next;
351 }
352 msg.next = null;
353 if (DEBUG) Log.v(TAG, "Returning message: " + msg);
354 msg.markInUse();
355 return msg;
356 }
357 } else {
358 // No more messages.
359 nextPollTimeoutMillis = -1;
360 }
2.3.4 IdleHandler有什么用？
在MessageQueue的next方法中，还会对IdleHandler进行处理。IdleHandler，顾名思义，表示线程空闲时才需要去执行的一些操作。如果此时链表头部的消息为空或尚未到达发送时间，则表明线程空闲，因此可以去处理一些杂事（IdleHandler里的工作）。
通过319行可知，pendingIdleHandlerCount最初始被赋值为-1。
/frameworks/base/core/java/android/os/MessageQueue.java
319 int pendingIdleHandlerCount = -1; // -1 only during first iteration
所以第一次运行到371行时，pendingIdleHandlerCount必定小于0。通过373行到384行，将mIdleHandlers（类型为ArrayList）中的元素赋值给mPendingIdleHandlers（类型为数组）。之所以不直接使用mIdleHandlers来进行遍历，是因为遍历处理mIdleHandles时无需持有MessageQueue的monitor lock，于是干脆将锁释放，让其他线程可以在处理mPendingIdleHandlers中的元素时，同时往mIdleHandlers中插入新的元素。
如果不需要对IdleHandler处理，或者mIdleHandlers中没有需要处理的对象，则设置mBlocked为true（377行），在下一轮循环的过程中会通过epoll_wait将本线程挂起。需要注意的一点是，如果此次next()方法能够取出有效消息进行处理，代码是不会执行到371行及以下的位置，它会在355行直接返回。
接下来便是遍历mIdleHandlers中的元素，并执行它们的queueIdle方法的过程。如果queueIdle返回false，表明该IdleHandler只会执行一次，执行完之后就从mIdleHandlers列表中删除。
/frameworks/base/core/java/android/os/MessageQueue.java
371 if (pendingIdleHandlerCount < 0
372 && (mMessages == null || now < mMessages.when)) {
373 pendingIdleHandlerCount = mIdleHandlers.size();
374 }
375 if (pendingIdleHandlerCount <= 0) {
376 // No idle handlers to run. Loop and wait some more.
377 mBlocked = true;
378 continue;
379 }
380
381 if (mPendingIdleHandlers == null) {
382 mPendingIdleHandlers = new IdleHandler[Math.max(pendingIdleHandlerCount, 4)];
383 }
384 mPendingIdleHandlers = mIdleHandlers.toArray(mPendingIdleHandlers);
385 }
386
387 // Run the idle handlers.
388 // We only ever reach this code block during the first iteration.
389 for (int i = 0; i < pendingIdleHandlerCount; i++) {
390 final IdleHandler idler = mPendingIdleHandlers[i];
391 mPendingIdleHandlers[i] = null; // release the reference to the handler
392
393 boolean keep = false;
394 try {
395 keep = idler.queueIdle();
396 } catch (Throwable t) {
397 Log.wtf(TAG, "IdleHandler threw exception", t);
398 }
399
400 if (!keep) {
401 synchronized (this) {
402 mIdleHandlers.remove(idler);
403 }
404 }
405 }
406
407 // Reset the idle handler count to 0 so we do not run them again.
408 pendingIdleHandlerCount = 0;
409
410 // While calling an idle handler, a new message could have been delivered
411 // so go back and look again for a pending message without waiting.
412 nextPollTimeoutMillis = 0;
413 }
414 }
3 总结
本文从以下三个方面详细介绍了Android中的消息机制：
- 消息队列准备过程
- 消息发送过程
- 消息处理过程
分析了消息从哪里来，到哪里去的问题。顺着这条主线，也穿插讲述了消息机制中一些不为人熟知的机制：同步屏障、epoll机制、delievery time以及IdleHandler的处理时机等。希望这些分析能够帮助到大家。
