收集集合(CSet)代表每次GC暂停时回收的一系列目标分区。在任意一次收集暂停中，CSet所有分区都会被释放，内部存活的对象都会被转移到分配的空闲分区中。因此无论是年轻代收集，还是混合收集，工作的机制都是一致的。年轻代收集CSet只容纳年轻代分区，而混合收集会通过启发式算法，在老年代候选回收分区中，筛选出回收收益最高的分区添加到CSet中。

候选老年代分区的CSet准入条件，可以通过活跃度阈值-XX:G1MixedGCLiveThresholdPercent(默认85%)进行设置，从而拦截那些回收开销巨大的对象；同时，每次混合收集可以包含候选老年代分区，可根据CSet对堆的总大小占比-XX:G1OldCSetRegionThresholdPercent(默认10%)设置数量上限。

由上述可知，G1的收集都是根据CSet进行操作的，年轻代收集与混合收集没有明显的不同，最大的区别在于两种收集的触发条件（下文会提到）。

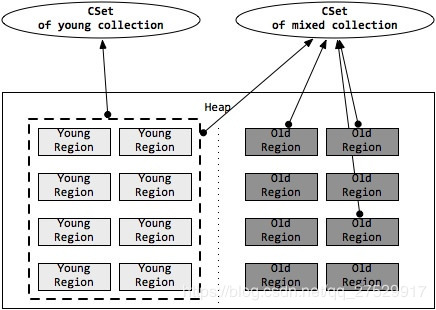

年轻代收集集合：CSet of Young Collection

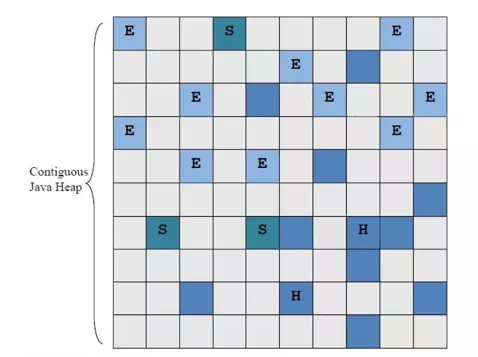

应用线程不断活动后，年轻代空间会被逐渐填满。当JVM分配对象到Eden区域失败(Eden区已满)时，便会触发一次STW式的年轻代收集。在年轻代收集中，Eden分区存活的对象将被拷贝到Survivor分区；原有Survivor分区存活的对象，将根据任期阈值(tenuring threshold)分别晋升到PLAB中，新的survivor分区和老年代分区。而原有的年轻代分区将被整体回收掉。

同时，年轻代收集还负责维护对象的年龄(存活次数)，辅助判断老化(tenuring)对象晋升的时候是到Survivor分区还是到老年代分区。年轻代收集首先先将晋升对象尺寸总和、对象年龄信息维护到年龄表中，再根据年龄表、Survivor尺寸、Survivor填充容量-XX:TargetSurvivorRatio(默认50%)、最大生命周期阈值-XX:MaxTenuringThreshold(默认15)，计算出一个恰当的任期阈值，凡是超过任期阈值的对象都会被晋升到老年代。

混合收集集合：CSet of Mixed Collection

年轻代收集不断活动后，老年代的空间也会被逐渐填充。当老年代占用空间超过整堆比IHOP阈值-XX:InitiatingHeapOccupancyPercent(默认45%)时，G1就会启动一次混合垃圾收集周期。为了满足暂停目标，G1可能不能一口气将所有的候选分区收集掉，因此G1可能会产生连续多次的混合收集与应用线程交替执行，每次STW的混合收集与年轻代收集过程相类似。

为了确定包含到年轻代收集集合CSet的老年代分区，JVM通过参数混合周期的最大总次数-XX:G1MixedGCCountTarget(默认8)、堆废物百分比-XX:G1HeapWastePercent(默认5%)。通过候选老年代分区总数与混合周期最大总次数，确定每次包含到CSet的最小分区数量；根据堆内可收集空间达到此阈值时，不再启动新的混合收集，而是根据标记阶段得到的Cset，拆分为多次Mixed GC（基于之前并发标记周期的标记分级结果），当多次GC完成后，在根据IHOP和堆废物比例来确定是否再次开启Mixed GC。

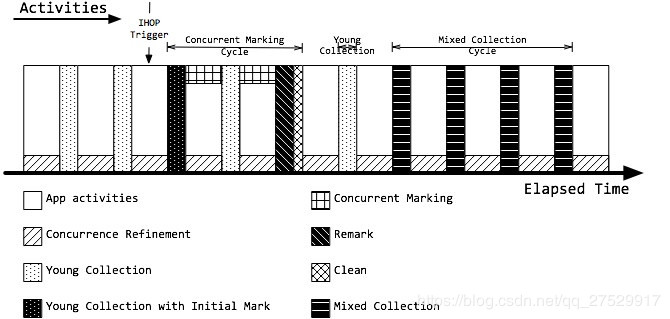

G1的活动周期

G1垃圾收集活动汇总(图是精髓)

RSet的维护

由于不能整堆扫描，又需要计算分区确切的活跃度，因此，G1需要一个增量式的完全标记并发算法，通过维护RSet，得到准确的分区引用信息。在G1中，RSet的维护主要来源两个方面：写栅栏(Write Barrier)和并发优化线程(Concurrence Refinement Threads)

栅栏: Barrier

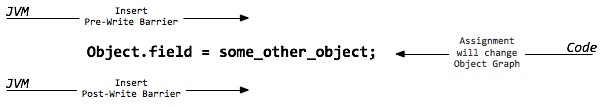

我们首先介绍一下栅栏(Barrier)的概念。栅栏是指在原生代码片段中，当某些语句被执行时，栅栏代码也会被执行。而G1主要在赋值语句中，使用写前栅栏(Pre-Write Barrrier)和写后栅栏(Post-Write Barrrier)。事实上，写栅栏的指令序列开销非常昂贵，应用吞吐量也会根据栅栏复杂度而降低。

写前栅栏 Pre-Write Barrrier

即将执行一段赋值语句时，等式左侧对象将修改引用到另一个对象，那么等式左侧对象原先引用的对象所在分区将因此丧失一个引用，那么JVM就需要在赋值语句生效之前，记录丧失引用的对象。JVM并不会立即维护RSet，而是通过批量处理，在将来RSet更新(见SATB)。

写后栅栏 Post-Write Barrrier

当执行一段赋值语句后，等式右侧对象获取了左侧对象的引用，那么等式右侧对象所在分区的RSet也应该得到更新。同样为了降低开销，写后栅栏发生后，RSet也不会立即更新，同样只是记录此次更新日志，在将来批量处理(见Concurrence Refinement Threads)。

起始快照算法：Snapshot at the beginning (SATB)

Taiichi Tuasa贡献的增量式完全并发标记算法起始快照算法(SATB)，主要针对标记-清除垃圾收集器的并发标记阶段，非常适合G1的分区块的堆结构，同时解决了CMS的主要烦恼：重新标记暂停时间长带来的潜在风险。

SATB会创建一个对象图，相当于堆的逻辑快照，从而确保并发标记阶段所有的垃圾对象都能通过快照被鉴别出来。当赋值语句发生时，应用将会改变了它的对象图，那么JVM需要记录被覆盖的对象。因此写前栅栏会在引用变更前，将值记录在SATB日志或缓冲区中。每个线程都会独占一个SATB缓冲区，初始有256条记录空间。当空间用尽时，线程会分配新的SATB缓冲区继续使用，而原有的缓冲区则加入全局列表中。最终在并发标记阶段，并发标记线程(Concurrent Marking Threads)在标记的同时，还会定期检查和处理全局缓冲区列表的记录，然后根据标记位图分片的标记位，扫描引用字段来更新RSet。此过程又称为并发标记/SATB写前栅栏。

SATB抽象的说就是在一次GC开始的时候是活的对象就被认为是活的，此时的对象图形成一个逻辑“快照”（snapshot）；然后在GC过程中新分配的对象都当作是活的。其它不可到达的对象就是死的了。

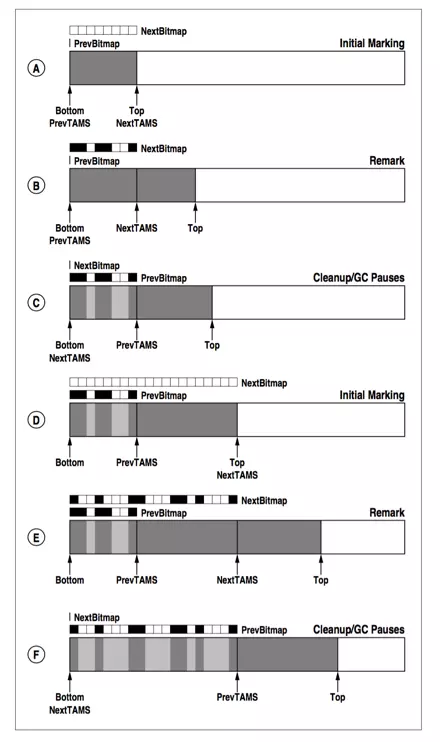

很容易知道哪些对象是一次GC开始之后新分配的：每个region记录着两个top-at-mark-start（TAMS）指针，分别为prevTAMS和nextTAMS。在TAMS以上的对象就是新分配的，因而被视为隐式marked。

但是在并发GC里，collector(垃圾回收程序)一边动mutator(应用程序)也一边动，如果collector并发mark的过程中mutator覆盖了某些引用字段的值而collector还没mark到那里，那collector不就得不到完整的snapshot了么？

为了解决这个问题就有了SATB write barrier。G1 GC具体使用的是“湯浅”（Yuasa）式的SATB write barrier的变种。它的相关论文是：
Real-time garbage collection on general-purpose machines, Taiichi Yuasa（湯淺 太一）

Write barrier是对“对引用类型字段赋值”这个动作的环切，也就是说赋值的前后都在barrier覆盖的范畴内。在赋值前的部分的write barrier叫做pre-write barrier，在赋值后的则叫做post-write barrier。
在HotSpot VM里，在引入G1 GC之前，其它GC都只用了post-write barrier，所以它在源码里没有特别的前后缀；而G1 GC特有的pre-write barrier则在源码里有_pre的后缀，可以留意一下。

void oop_field_store(oop* field, oop value) {
  pre_write_barrier(field);
  *field = value; // the actual store
  post_write_barrier(field, value);
}

Pre/post-write barrier跟SATB有啥关系呢？

前面提到SATB要维持“在GC开始时活的对象”的状态这个逻辑snapshot。除了从root出发把整个对象图mark下来之外，其实只需要用pre-write barrier把每次引用关系变化时旧的引用值记下来就好了。这样，等concurrent marker到达某个对象时，这个对象的所有引用类型字段的变化全都有记录在案，就不会漏掉任何在snapshot里活的对象。当然，很可能有对象在snapshot中是活的，但随着并发GC的进行它可能本来已经死了，但SATB还是会让它活过这次GC。

所以在G1 GC里，整个write barrier+oop_field_store是这样的：

void oop_field_store(oop* field, oop new_value) {
  pre_write_barrier(field);             // pre-write barrier: for maintaining SATB invariant
  *field = new_value;                   // the actual store
  post_write_barrier(field, new_value); // post-write barrier: for tracking cross-region reference
}

按照湯浅式SATB barrier的设计，pre-write barrier里面的抽象逻辑应当如下：

void pre_write_barrier(oop* field) {
  if ($gc_phase == GC_CONCURRENT_MARK) { // SATB invariant only maintained during concurrent marking
    oop old_value = *field;
    if (old_value != null && !is_marked(old_value)) { // 剔除null原值和已经被标记处理过的情况
      mark_object(old_value);
      $mark_stack->push(old_value); // scan all of old_value's fields later
    }
  }
}

在每次引用关系发生变化时，旧的引用所指向的对象就会被mark上，其子孙也会被递归mark上，这样就不会漏mark任何对象，snapshot的完整性也就得到了保证。

但实际去看G1的论文和代码，会发现它的pre-write barrier却是类似这样的：

void pre_write_barrier(oop* field) {
  oop old_value = *field;
  if (old_value != null) {
    if ($gc_phase == GC_CONCURRENT_MARK) { // SATB invariant only maintained during concurrent marking
      $current_thread->satb_mark_queue->enqueue(old_value);
    }
  }
}

这比原本的湯浅式设计少了些东西：没有检查目标对象是否已经mark，也不去对目标对象做mark和扫描它的字段。
实际上该做的事情还是得做，只是不在这里做而已。后面讲到logging barrier的时候就会展开说明了。

（Pre-write barrier的实际代码有好几个版本，其中最简单明白的版本是：

// This notes that we don't need to access any BarrierSet data
// structures, so this can be called from a static context.
template <class T> static void write_ref_field_pre_static(T* field, oop newVal) {
  T heap_oop = oopDesc::load_heap_oop(field);
  if (!oopDesc::is_null(heap_oop)) {
    enqueue(oopDesc::decode_heap_oop(heap_oop));
  }
}

enqueue动作的实际代码则在G1SATBCardTableModRefBS::enqueue(oop pre_val)。
它判断当前是否在concurrent marking phase用的是：

JavaThread::satb_mark_queue_set().is_active()

SATBMarkQueueSet只有在concurrent marking时才会被置为active。
）

CMS的incremental update设计使得它在remark阶段必须重新扫描所有线程栈和整个young gen作为root；G1的SATB设计在remark阶段则只需要扫描剩下的satb_mark_queue。

2、logging write barrier

为了尽量减少write barrier对mutator性能的影响，G1将一部分原本要在barrier里做的事情挪到别的线程上并发执行。
实现这种分离的方式就是通过logging形式的write barrier：mutator只在barrier里把要做的事情的信息记（log）到一个队列里，然后另外的线程从队列里取出信息批量完成剩余的动作。

以SATB write barrier为例，每个Java线程有一个独立的、定长的SATBMarkQueue，mutator在barrier里只把old_value压入该队列中。一个队列满了之后，它就会被加到全局的SATB队列集合SATBMarkQueueSet里等待处理，然后给对应的Java线程换一个新的、干净的队列继续执行下去。

并发标记（concurrent marker）会定期检查全局SATB队列集合的大小。当全局集合中队列数量超过一定阈值后，concurrent marker就会处理集合里的所有队列：把队列里记录的每个oop都标记上，并将其引用字段压到标记栈（marking stack）上等后面做进一步标记。

3、"Points-into" remembered set

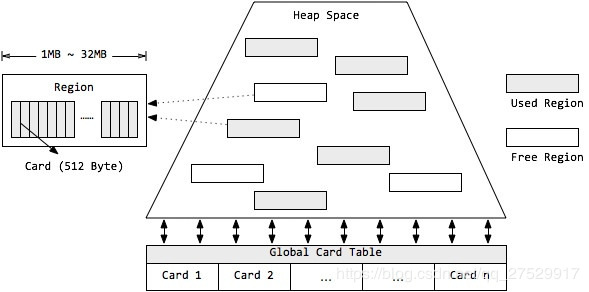

G1 GC的heap与HotSpot VM的其它GC一样有一个覆盖整个heap的card table。

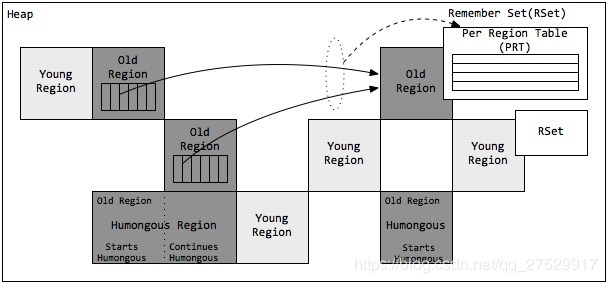

逻辑上说，G1 GC的remembered set（下面简称RSet）是每个region有一份。这个RSet记录的是从别的region指向该region的card。所以这是一种“points-into”的remembered set。

用card table实现的remembered set通常是points-out的，也就是说card table要记录的是从它覆盖的范围出发指向别的范围的指针。以分代式GC的card table为例，要记录old -> young的跨代指针，被标记的card是old gen范围内的。

G1 GC则是在points-out的card table之上再加了一层结构来构成points-into RSet：每个region会记录下到底哪些别的region有指向自己的指针，而这些指针分别在哪些card的范围内。
这个RSet其实是一个hash table，key是别的region的起始地址，value是一个集合，里面的元素是card table的index。

举例来说，如果region A的RSet里有一项的key是region B，value里有index为1234的card，它的意思就是region B的一个card里有引用指向region A。所以对region A来说，该RSet记录的是points-into的关系；而card table仍然记录了points-out的关系。

为了维持这种RSet，G1 GC的post-write barrier（注意，和前文的Pre-write barrier不一样）的抽象逻辑需要做下面的事情：

(暂时忽略hot card的特殊处理，同时忽略evacuation已经开始之后对collection set内的card的特殊处理）

void post_write_barrier(oop* field, oop new_value) {
  uintptr_t field_uint = (uintptr_t) field;
  uintptr_t new_value_uint = (uintptr_t) new_value;
  uintptr_t comb = (field_uint ^ new_value_uint) >> HeapRegion::LogOfHRGrainBytes;

  if (comb == 0) return; // field and new_value are in the same region
  if (new_value == null) return; // filter out null stores

  // Otherwise, add to remembered set

  // first, add to card table
  volatile jbyte* card_ptr = card_for(field); // get pointer to the card for this field

  // in generational G1 mode, skip dirtying cards for young gen regions,
  // -- young gen regions are always collected
  // if (*card_ptr == g1_young_gen) return;

  if (*card_ptr != dirty_card) {
    // dirty the card to reduce the work for multiple stores to the same card
    *card_ptr = dirty_card;

    // clean the card the get ready to do the real work
    *card_ptr = clean_card;

    // find the memory region representing the card
    HeapWord* start = $card_table->addr_for(card_ptr);
    HeapWord* end = start + CARD_SIZE_IN_WORDS;
    MemRegion* dirty_mem_region(start, end);

    // and find the G1 heap region containing the card
    HeapRegion* from_region = $g1_heap->heap_region_containing(start);

    // scan all reference fields in dirtied region
    foreach (oop from_obj in dirty_mem_region) {
      foreach (oop* f in from_obj->oop_fields()) {
        oop to_obj = *f;
        HeapRegion* to_region = $g1_heap->heap_region_containing(to_obj);
        if (from_region != to_region) {
          CardIdx_t from_card = from_region->card_index_for(card_ptr);
          to_region->remembered_set->add_reference(from_region, from_card);
        }
      }
    }
  }
}

可以看到一个region的RSet是如何与card table里的card关联在一起的。
中间有一处“奇怪”的代码，把card给涂黑然后又马上清掉。这在实际代码里其实是在两个不同线程上做的：在mutator线程上把card给dirty了之后加到一个队列里，然后ConcurrentG1RefineThread从队列里把card拿出来之后再置为clean。上面是为了把整体过程放在一起方便说明所以写成这样。
另外还有一部分注释掉的关于分代式G1模式的代码，这部分代码的作用就是过滤掉从young gen region出发的引用涉及的RSet维护。G1的论文讲解的基本算法是不分代的纯G1（pure garbage-first）只是简单提到了有分代式G1（generational garbage-first）。实际在JDK7或以上可以用的只有分代模式的G1，没有可用参数选择纯G1模式。为了贴合原始算法描述，这里就把分代相关的处理列出来但注释掉。

每次向引用类型字段赋值都要经过这么多步骤来更新RSet的话开销实在太大，而实际G1的实现是类似：

void post_write_barrier(oop* field, oop new_value) {
  uintptr_t field_uint = (uintptr_t) field;
  uintptr_t new_value_uint = (uintptr_t) new_value;
  uintptr_t comb = (field_uint ^ new_value_uint) >> HeapRegion::LogOfHRGrainBytes;

  if (comb == 0) return; // field and new_value are in the same region 同一个分区
  if (new_value == null) return; // filter out null stores  null值不用处理

  // Otherwise, log it
  volatile jbyte* card_ptr = card_for(field); // get address of the card for this field

  // in generational G1 mode, skip dirtying cards for young gen regions,
  // -- young gen regions are always collected  年轻代反正会被全分区扫描
  // if (*card_ptr == g1_young_gen) return;

  if (*card_ptr != dirty_card) {  // 不为脏卡
    // dirty the card to reduce the work for multiple stores to the same card
    *card_ptr = dirty_card;
    // log the card for concurrent remembered set refinement
    JavaThread::current()->dirty_card_queue->enqueue(card_ptr);  //加入队列，异步处理
  }
}

这是logging barrier在G1 write barrier上的又一次应用。

跟SATB marking queue类似，每个Java线程有一个dirty card queue，也就是论文里说的每个线程的remembered set log；然后有一个全局的DirtyCardQueueSet，也就是论文里说的全局的filled RS buffers。
实际更新RSet的动作就交由多个ConcurrentG1RefineThread并发完成(处理的是post_write_barrier)。每当全局队列集合超过一定阈值后，ConcurrentG1RefineThread就会取出若干个队列，遍历每个队列记录的card并将card加到对应的region的RSet里去。

总结：

• Pre-write barrier 是并发标记线程concurrent marker负责异步处理，负责把老的引用压栈递归引用，只有并发标记期间才会执行逻辑
• post-write barrier 是并发优化线程ConcurrentG1RefineThread负责异步处理，维护Rset

二者都是借助logging barrier写入队列，然后后续线程异步处理，主要为了减少赋值时的开销。

SATB和CMS的Incremental update区别?

这些知识在《The Garbage Collection Handbook》中讲解得非常透彻，买本来读读这些问题就全解决了。 展开之前先说下三色标记法

三色标记算法
提到并发标记，我们不得不了解并发标记的三色标记算法。它是描述追踪式回收器的一种有用的方法，利用它可以推演回收器的正确性。 首先，我们将对象分成三种类型的。
黑色:根对象，或者该对象与它的子对象都被扫描
灰色:对象本身被扫描,但还没扫描完该对象中的子对象
白色:未被扫描对象，扫描完成所有对象之后，最终为白色的为不可达对象，即垃圾对象

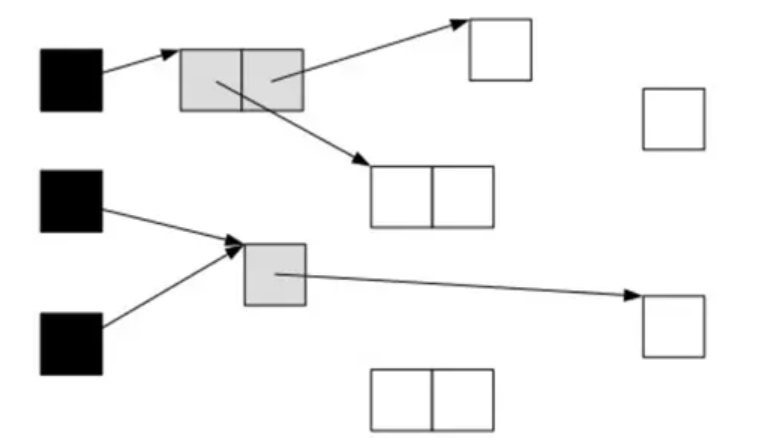

当GC开始扫描对象时，按照如下图步骤进行对象的扫描：

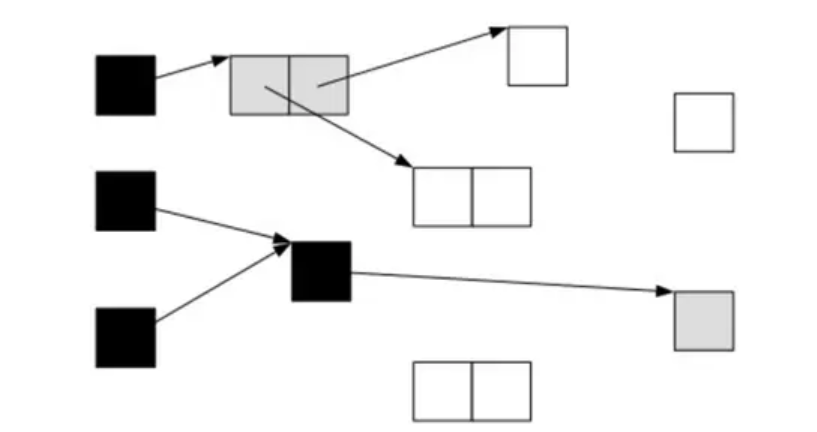

根对象被置为黑色，子对象被置为灰色。

继续由灰色遍历,将已扫描了子对象的对象置为黑色。

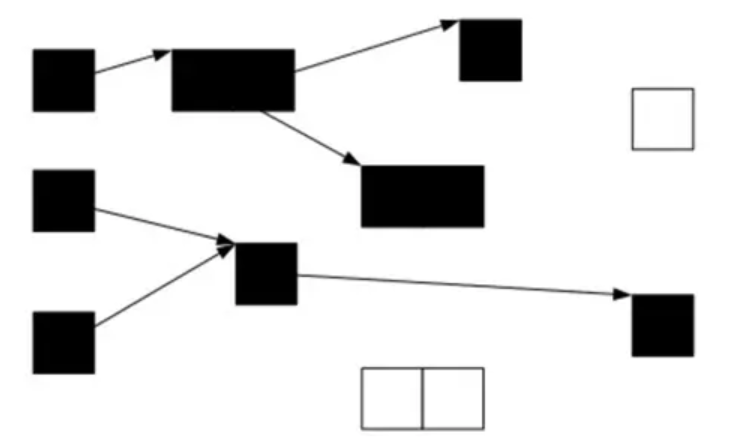

遍历了所有可达的对象后，所有可达的对象都变成了黑色。不可达的对象即为白色，需要被清理。

这看起来很美好，但是如果在标记过程中，应用程序也在运行，那么对象的指针就有可能改变。这样的话，我们就会遇到一个问题：对象丢失问题

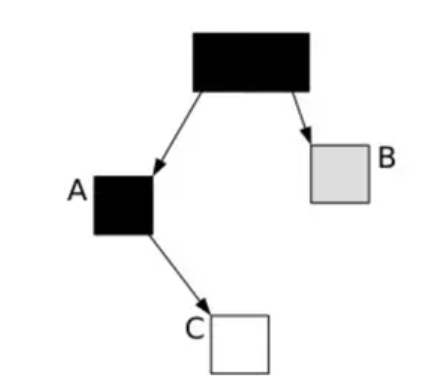

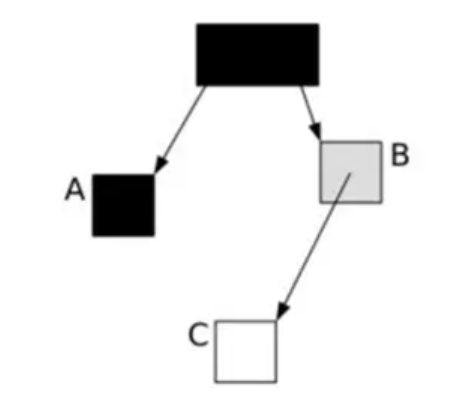

我们看下面一种情况，当垃圾收集器扫描到下面情况时：

这时候应用程序执行了以下操作：
A.c=CB.c=null

这样，对象的状态图变成如下情形：

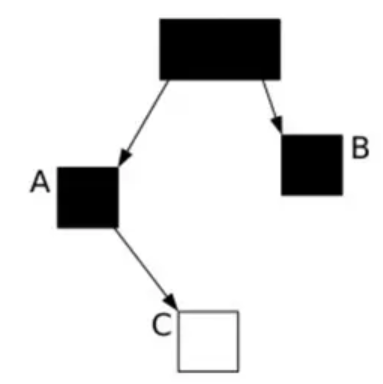

这时候垃圾收集器再标记扫描的时候就会下图成这样：

很显然，此时C是白色，被认为是垃圾需要清理掉，显然这是不合理的。那么我们如何保证应用程序在运行的时候，GC标记的对象不丢失呢？有如下2中可行的方式：
在插入的时候记录对象
在删除的时候记录对象

刚好这对应CMS和G1的2种不同实现方式：
在CMS采用的是增量更新（Incremental update），只要在写屏障（write barrier）里发现要有一个白对象的引用被赋值到一个黑对象 的字段里，那就把这个白对象变成灰色的。即插入的时候记录下来。
在G1中，使用的是STAB（snapshot-at-the-beginning）的方式，删除的时候记录所有的对象，它有3个步骤：
1，在开始标记的时候生成一个快照图标记存活对象
2，在并发标记的时候所有被改变的对象入队（在write barrier里把所有旧的引用所指向的对象都变成非白的）
3，可能存在游离的垃圾，将在下次被收集

简单说，SATB与incremental update是用不同的方式保证concurrent marking不漏扫描活对象。
回到扫描对象图的基本模型——三色扫描。黑色是自己已标记且字段也全部标记了的对象（collector就不会再访问到它了），灰色是自己已标记但尚有字段未标记的对象（collector正在访问的对象），白色是尚未标记的对象。
黑色和灰色对象都是确定存活的对象。灰色对象的集合构成了当前collector正在扫描的分界面（wavefront）。从分界面的角度看，灰色是正在分界面上，白色是在分界面之前，黑色是在分界面之后。

要不漏扫活对象，最最重要的就是下述两种情况不同时发生：
1、mutator把一个白对象的引用存到黑对象的字段里
2、某个白对象失去所有能从灰对象到达它的引用路径（直接或间接）

黑对象持有了指向白对象的引用。根据定义，collector已经不会再去遍历黑对象的字段，所以发现不了这里还有一个活引用指向这个白对象。如果还有某个灰对象持有直接或间接引用能到达这个白对象，那就没关系；如果从灰对象出发的所有引用到这个白对象的路径都不幸被切断了，那这个白对象就要被漏扫描了。

Incremental update的做法是：只要在write barrier里发现要有一个白对象的引用被赋值到一个黑对象的字段里，那就把这个白对象变成灰色的（例如说标记并压到marking stack上，或者是记录在类似mod-union table里）。这样就强力杜绝了上述第一种情况的发生。

SATB的做法是：把marking开始时的逻辑快照里所有的活对象都看作时活的。具体做法是在write barrier里把所有旧的引用所指向的对象都变成非白的（已经黑灰就不用管，还是白的就变成灰的）。
这样做的实际效果是：如果一个灰对象的字段原本指向一个白对象，但在concurrent marker能扫描到这个字段之前，这个字段被赋上了别的值（例如说null），那么这个字段跟白对象之间的关联就被切断了。SATB write barrier保证在这种切断发生之前就把字段原本引用的对象变灰，从而杜绝了上述第二种情况的发生。

很明显，incremental update write barrier和SATB write barrier都“过于强力”(cms变灰以后会面有可能黑对象的引用再次被置为null,G1的话可能这个置为灰的对象真的是垃圾又被捡回来了)，不但足以保证所有应该活的对象都被扫描到，还可能把一些可以死掉的对象也给扫描上了。这就是它们的精确度问题，结果就是floating garbage。Yuasa式的SATB write barrier的精度应该是比CMS用的incremental update write barrier低——前者比后者导致的floating garbage更多。

在CMS remark的上下文里，根集合指stack、register、globals还有整个young gen。

要注意：CMS是一个old gen collector（不是whole heap collector）。既然只收集old gen，它必须把当前处于非收集区域的young gen算作是root。这跟一般的young GC时要把old gen的remembered set部分算作root的道理一样，只不过HotSpot没有用card table来记录young -> old引用（注），所以就干脆扫描整个young gen作为root。

在CMS initial mark的上下文里，根集合并不包括young gen而是只有stack、register、globals这些常规的。这是因为在接下来的CMS concurrent mark阶段CMS会顺着初始的根集合把young gen里的活对象都遍历了。所以从CMS initial mark + concurrent mark结合在一起的角度看，young gen仍然是根集合的一部分（因为被扫描但不被收集）。

但既然initial mark + concurrent mark已经扫过了young gen为啥还要再在remark时再扫？这就是因为CMS使用的incremental update write barrier是一种“grey mutator”做法。

如果把mutator也看作一个虚构的对象，那么它也应该有黑灰白的颜色划分。
所谓black mutator做法就是说mutator一旦被初始标记之后，到并发标记结束之前都不可以接触到白对象的指针，或者要确保接触到的白对象都被grey-protected（破坏条件2）；
所谓grey mutator则正好相反，在mutator被初始标记之后，到并发标记结束之前还可以继续接触白对象的指针，只要在标记结束前重新扫描一次完整的根集合即可。。

Incremental update write barrier都是grey mutator做法；SATB write barrier则是black mutator做法。

CMS remark阶段做的就是为了确保grey mutator正确性而重新扫描根集合，同时也要把card table和mod-union table记录下的在old gen里发生了变化的引用也重新扫描一遍。

==============================

前面说了CMS的write barrier非常简单，只是在card table记录一下改变的引用的出发端对应的card。那mod-union table是啥？

其实很简单：card table只有一份，既要用来支持young GC又要用来支持CMS。每次young GC过程中都涉及重置和重新扫描card table，这样是满足了young GC的需求，但却破坏了CMS的需求——CMS需要的信息可能被young GC给重置掉了。

为了避免丢失信息，就在card table之外另外加了一个bitmap叫做mod-union table。在CMS concurrent marking正在运行的过程中，每当发生一次young GC，当young
GC要重置card table里的某个记录时，就会更新mod-union table对应的bit。

这样，最后到CMS remark的时候，当时的card table外加mod-union table就足以记录在并发标记过程中old gen发生的所有引用变化了。

==============================

注：实际上HotSpot VM一般用的post-write barrier非常简单，就是无条件的记录下发生过引用关系变化的card：

void post_write_barrier(oop* field, oop val) {
  jbyte* card_ptr = card_for(field);
  *card_ptr = dirty_card;
}

这里既不关心field所在的分代，也不关心val的值，所以其实只要有引用改变，其对应的card都会被记录。也就是说这个card table记录的不只是old -> young引用，而是所有发生了变化的引用的出发端，无论在old还是young。

但是HotSpot VM只使用了old gen部分的card table，也就是说只关心old -> ?的引用。这是因为一般认为young gen的引用变化率（mutation rate）非常高，其对应的card table部分可能大部分都是dirty的，要把young gen当作root的时候与其扫描card table还不如直接扫描整个young gen。

CMS在整个收集过程中让所有新创建的对象都是黑色的，所以上面例子里p = new Horse()之后p持有的是黑对象的指针，没问题。
也就是说在CMS GC进行中创建的对象在这轮收集都会保证存活。这样虽然会有floating garbage问题，但实现起来比较简单，收集速度受影响较小。

实际有问题的情况是：

void test() {
  MyObject q = foo(); // this is white
  MyObject p = new MyObject(); // this is implicitly black
  p.someField = q; // black -> white
}

MyObject foo() {
  MyObject q = bar(); // this is white
  return q; // mutator keeps white pointer on stack
}

MyObject bar() {
  MyObject p = getGreyObject();  // this is grey
  MyObject q = p.getWhiteField(); // this is white
  return q; // mutator keeps white pointer on stack
}

类似这样的代码。Mutator可能会从一个灰对象的字段得到一个白对象的引用，然后一直持有那个引用；或者一个新创建的对象（在young gen里）也可能会持有这个白对象的引用。

public static void main(String[] args) {
  Animal p = new Dog();
  p.child = new Dog();
  p.child.bark();
  Animal q = p.child;
  p.child = null;
  q.bark();
}

假设第4行代码执行完毕后CMS开始，initial mark将local1指向的Dog对象标记，然后concurrent mark开始，假设main“先”执行，“Animal q = p.child”使得local2（即局部变量q）指向p.child，但由于这个引用关系是通过astore_2字节码添加的(第三行代码:p.child = new Dog())，且p.child对应的字节码getfiled也没有write barrier，因此刚添加的这个从q到p.child的引用并不会被card table或者mod-union table记录下来，然后执行“p.child = null”使得灰对象p到白对象p.child的引用关系被删除了，但由于是incremental update而非SATB，引用关系的删除也没有记录。

因此，remark阶段必须重新扫描root，否则q到p.child的引用关系就丢失了

之前以为如果重新扫描根集合，那岂不是initial mark和concurrent mark两个阶段所做的工作都白做了?整个对象关系图又需要重新标记一遍。现在想想其实不是的，因为每个root的扫描过程在触及到一个marked对象的时候就会终止，而concurrent mark阶段正常情况应该已经完成了绝大部分可达对象的标记。

并发优化线程：Concurrence Refinement Threads

G1中使用基于Urs Hölzle的快速写栅栏，将栅栏开销缩减到2个额外的指令。栅栏将会更新一个card table type的结构来跟踪代间引用。

当赋值语句发生后，写后栅栏会先通过G1的过滤技术判断是否是跨分区的引用更新，并将跨分区更新对象的卡片加入缓冲区序列，即更新日志缓冲区或脏卡片队列。与SATB类似，一旦日志缓冲区用尽，则分配一个新的日志缓冲区，并将原来的缓冲区加入全局列表中。

并发优化线程(Concurrence Refinement Threads)，只专注扫描日志缓冲区记录的卡片来维护更新RSet，线程最大数目可通过-XX:G1ConcRefinementThreads(默认等于-XX:ParellelGCThreads)设置。并发优化线程永远是活跃的，一旦发现全局列表有记录存在，就开始并发处理。如果记录增长很快或者来不及处理，那么通过阈值-X:G1ConcRefinementGreenZone/-XX:G1ConcRefinementYellowZone/-XX:G1ConcRefinementRedZone，G1会用分层的方式调度，使更多的线程处理全局列表。如果并发优化线程也不能跟上缓冲区数量，则Mutator线程(Java应用线程)会挂起应用并被加进来帮助处理，直到全部处理完。因此，必须避免此类场景出现。

并发标记周期：Concurrent Marking Cycle

并发标记周期是G1中非常重要的阶段，这个阶段将会为混合收集周期识别垃圾最多的老年代分区。整个周期完成根标记、识别所有(可能)存活对象，并计算每个分区的活跃度，从而确定GC效率等级。主要是为了递归标记处SATB对应的所有活对象，这里还隐含了一点，就是一旦一个对象确定死亡不可达以后，后续不可能重新变得可达。

当达到IHOP阈值-XX:InitiatingHeapOccupancyPercent(老年代占整堆比，默认45%)时，便会触发并发标记周期。整个并发标记周期将由初始标记(Initial Mark)、根分区扫描(Root Region Scanning)、并发标记(Concurrent Marking)、重新标记(Remark)、清除(Cleanup)几个阶段组成。其中，初始标记(随年轻代收集一起活动)、重新标记、清除是STW的，而并发标记如果来不及标记存活对象，则可能在并发标记过程中，G1又触发了几次年轻代收集。

并发标记线程：Concurrent Marking Threads

SATB是一个逻辑上存在概念，在实际中并没有任何真的实际的数据结构与之对应。叫这个名字，是因为，一旦进入了concurrent marking阶段，那么该在该阶段的运行过程中，即便应用修改了引用，但是因为SATB的写屏障记录下来了原始的值，在遍历整个堆查找存活对象的时候，使用的依然是原来的值。这就是在逻辑上保持了一个snapshot at the beginning of concurrent marking phase。

在处理新创建的对象，G1采用了不同的方式。G1用了两个TAMS(top at mark start)变量了判断新创建的对象。一个叫做previous TAMS，一个叫做next TAMS。位于next TAMS和top之间的对象就是新分配的对象。

并发标记阶段，bitmap和TAMS的作用如图：

一个Region内空间的分配是有序的，可以理解为用指针碰撞的形式分配空间；而整个堆是以空闲列表的形式来维护所有Region的。

该图的详细解释如下：

1. A是第一次marking cycle的initial marking阶段。next bitmap尚未标记任何存活对象，而此时的previous TAMS被初始化为region内存地址起始值，next TAMS被初始化为top。top实际上就是一个region未分配区域和已分配区域的分界点；
2. B是经过concurrent marking阶段之后，进入了remark阶段。此时存活对象的扫描已经完成了，因此next bitmap构造好了，刚好代表的是当下状态中region中的内存使用情况。注意的是，此时top已经不再与next TAMS重合了，top和next TAMS之间的就是在前面标记阶段之时，新分配的对象；
3. C代表的是clean up阶段。C和B比起来，next bitmap变成了previous bitmap，而在bitmap中标记为垃圾（也就是白色区域的）的对应的region的区域也被染成了浅灰色。这并不是指垃圾对象已经被清扫了，仅仅是标记出来了。同时next TAMS和previous TAMS也交换了角色；
4. D代表的是下一个marking cycle的initial marking阶段，该阶段和A类似，next TAMS重新被初始化为top的值；
5. EF就是BC的重复；

扫描任何region的时候如果碰到指向不在CSet里的region的引用都可以忽略，不只是扫描young gen region可以。
要记住的是，在一次收集中，从非收集区域到收集区域的incoming reference是重要的（需要作为根集合的一部分），而从收集区域到非收集区域的outgoing reference是可忽略的（非收集区域的对象反正不收集，可以当作还活着）。

还有个小细节：在有liveness bitmap指明对象生死情况的地方，G1可以借助liveness bitmap来减少card table引致的floating garbage。具体是：
假如region A的RSet记录着有来自region B的card 123有incoming reference，而这个card 123正好在第n-1轮global concurrent marking已经记录下了对象生死在prev liveness bitmap里，那么在扫描card 123的时候只有prev liveness bitmap说还活着的对象的字段会被扫描，bitmap说已经死掉的对象则不会被扫描。

在并发标记阶段，G1会根据参数-XX:ConcGCThreads(默认GC线程数的1/4，即-XX:ParallelGCThreads/4)，分配并发标记线程(Concurrent Marking Threads)，进行标记活动。每个并发线程一次只扫描一个分区，并通过"手指"指针的方式优化获取分区。并发标记线程是爆发式的，在给定的时间段拼命干活，然后休息一段时间，再拼命干活。

每个并发标记周期，在初始标记STW的最后，G1会分配一个空的Next位图和一个指向分区顶部(Top)的NTAMS标记。Previous位图记录的上次标记数据，上次的标记位置，即PTAMS，在PTAMS与分区底部(Bottom)的范围内，所有的存活对象都已被标记。那么，在PTAMS与Top之间的对象都将是隐式存活(Implicitly Live)对象。在并发标记阶段，Next位图吸收了Previous位图的标记数据，同时每个分区都会有新的对象分配，则Top与NTAMS(一开始和top重叠在一个位置)分离，前往更高的地址空间。在并发标记的一次标记中，并发标记线程将找出NTAMS与PTAMS之间的所有存活对象，将标记数据存储在Next位图中。同时，在NTAMS与Top之间的对象即成为已标记对象。如此不断地更新Next位图信息，并在清除阶段与Previous位图交换角色。

并发标记周期的流程

初始标记： Initial Mark

初始标记(Initial Mark)负责标记所有能被直接可达的根对象(原生栈对象、全局对象、JNI对象)，根是对象图的起点，因此初始标记需要将Mutator线程(Java应用线程)暂停掉，也就是需要一个STW的时间段。事实上，当达到IHOP阈值时，G1并不会立即发起并发标记周期，而是等待下一次年轻代收集，利用年轻代收集的STW时间段，完成初始标记，这种方式称为借道(Piggybacking)。在初始标记暂停中，分区的NTAMS都被设置到分区顶部Top，初始标记是并发执行，直到所有的分区处理完。

根分区扫描：Root Region Scanning

在初始标记暂停结束后，年轻代收集也完成的对象复制到Survivor的工作，应用线程开始活跃起来。此时为了保证标记算法的正确性，所有新复制到Survivor分区的对象，都需要被扫描并标记成根，这个过程称为根分区扫描(Root Region Scanning)，同时扫描的Suvivor分区也被称为根分区(Root Region)。根分区扫描必须在下一次年轻代垃圾收集启动前完成(并发标记的过程中，可能会被若干次年轻代垃圾收集打断)，因为在一次young GC中，这些存活的年轻代的对象会被复制到Survivor Region，因此需要扫描这些Survivor region来查找这些指向老年代的对象的引用，作为并发标记阶段扫描老年代的根的一部分。

并发标记：Concurrent Marking

和应用线程并发执行，并发标记线程在并发标记阶段启动，由参数-XX:ConcGCThreads(默认GC线程数的1/4，即-XX:ParallelGCThreads/4)控制启动数量，每个线程每次只扫描一个分区，从而标记出存活对象图。在这一阶段会处理Previous/Next标记位图，扫描标记对象的引用字段。同时，并发标记线程还会定期检查和处理STAB全局缓冲区列表的记录，更新对象引用信息。参数-XX:+ClassUnloadingWithConcurrentMark会开启一个优化，如果一个类不可达(不是对象不可达)，则在重新标记阶段，这个类就会被直接卸载。所有的标记任务必须在堆满前就完成扫描，如果并发标记耗时很长，那么有可能在并发标记过程中，又经历了几次年轻代收集。如果堆满前没有完成标记任务，则会触发担保机制，经历一次长时间的串行Full GC。

存活数据计算：Live Data Accounting

存活数据计算(Live Data Accounting)是标记操作的附加产物，只要一个对象被标记，同时会被计算字节数，并计入分区空间。只有NTAMS以下的对象会被标记和计算，在标记周期的最后，Next位图将被清空，等待下次标记周期。

重新标记：Remark

重新标记(Remark)是最后一个标记阶段。在该阶段中，G1需要一个暂停的时间(STW的)，去处理剩下的SATB日志缓冲区和所有更新，找出所有未被访问的存活对象，同时安全完成存活数据计算。这个阶段也是并行执行的，通过参数-XX:ParallelGCThread可设置GC暂停时可用的GC线程数。同时，引用处理也是重新标记阶段的一部分，所有重度使用引用对象(弱引用、软引用、虚引用、最终引用)的应用都会在引用处理上产生开销。

清除：Cleanup

紧挨着重新标记阶段的清除(Clean)阶段也是STW的。Previous/Next标记位图、以及PTAMS/NTAMS，都会在清除阶段交换角色。清除阶段主要执行以下操作：

1. RSet梳理，启发式算法会根据活跃度和RSet尺寸对分区定义不同等级，同时RSet梳理也有助于发现无用的引用。参数-XX:+PrintAdaptiveSizePolicy可以开启打印启发式算法决策细节；
2. 整理堆分区，为混合收集周期识别回收收益高(基于释放空间和暂停目标)的老年代分区集合；
3. 识别所有空闲分区，即发现无存活对象的分区。该分区可在清除阶段直接回收，无需等待下次收集周期。

该阶段比较容易引起误解地方在于，Clean up并不会清理垃圾对象，也不会执行存活对象的拷贝。也就是说，在极端情况下，该阶段结束之后，空闲Region列表将毫无变化，JVM的内存使用情况也毫无变化。

年轻代收集/混合收集周期

年轻代收集和混合收集周期，是G1回收空间的主要活动。当应用运行开始时，堆内存可用空间还比较大，只会在年轻代满时，触发年轻代收集；随着老年代内存增长，当到达IHOP阈值-XX:InitiatingHeapOccupancyPercent(老年代占整堆比，默认45%)时，G1开始着手准备收集老年代空间。首先经历并发标记周期，识别出高收益的老年代分区，前文已述。但随后G1并不会马上开始一次混合收集，而是让应用线程先运行一段时间，等待触发一次年轻代收集。在这次年轻代收集(STW)中，G1将执行整理混合收集周期。接着再次让应用线程运行，当接下来的几次年轻代收集时，将会有老年代分区加入到CSet中，即触发混合收集，这些连续多次的混合收集称为混合收集周期(Mixed Collection Cycle)。

GC工作线程数：-XX:ParallelGCThreads

JVM可以通过参数-XX:ParallelGCThreads进行指定GC工作的线程数量。参数-XX:ParallelGCThreads默认值并不是固定的，而是根据当前的CPU资源进行计算。如果用户没有指定，且CPU小于等于8，则默认与CPU核数相等；若CPU大于8，则默认JVM会经过计算得到一个小于CPU核数的线程数；当然也可以人工指定与CPU核数相等。

年轻代收集：Young Collection

每次收集过程中，既有并行执行的活动，也有串行执行的活动，但都可以是多线程的。在并行执行的任务中，如果某个任务过重，会导致其他线程在等待某项任务的处理，需要对这些地方进行优化。

并行活动：

• 外部根分区扫描 Ext Root Scanning：此活动对堆外的根(JVM系统目录、VM数据结构、JNI线程句柄、硬件寄存器、全局变量、线程对栈根)进行扫描，发现那些没有加入到暂停收集集合CSet中的对象。如果系统目录(单根)拥有大量加载的类，最终可能其他并行活动结束后，该活动依然没有结束而带来的等待时间。

• 更新已记忆集合 Update RS：并发优化线程会对脏卡片的分区进行扫描更新日志缓冲区来更新RSet，但只会处理全局缓冲列表。作为补充，所有被记录但是还没有被优化线程处理的剩余缓冲区，会在该阶段处理，变成已处理缓冲区(Processed Buffers)。为了限制花在更新RSet的时间，可以设置暂停占用百分比-XX:G1RSetUpdatingPauseTimePercent(默认10%，即-XX:MaxGCPauseMills/10)。值得注意的是，如果更新日志缓冲区更新的任务不降低，单纯地减少RSet的更新时间，会导致暂停中被处理的缓冲区减少，将日志缓冲区更新工作推到并发优化线程上，从而增加对Java应用线程资源的争夺。

• RSet扫描 Scan RS：在收集当前CSet之前，考虑到分区外的引用，必须扫描CSet分区的RSet。如果RSet发生粗化，则会增加RSet的扫描时间。开启诊断模式-XX:UnlockDiagnosticVMOptions后，通过参数-XX:+G1SummarizeRSetStats可以确定并发优化线程是否能够及时处理更新日志缓冲区，并提供更多的信息，来帮助为RSet粗化总数提供窗口。参数-XX：G1SummarizeRSetStatsPeriod=n可设置RSet的统计周期，即经历多少此GC后进行一次统计

• 代码根扫描 Code Root Scanning：对代码根集合进行扫描，扫描JVM编译后代码Native Method的引用信息(nmethod扫描)，进行RSet扫描。事实上，只有CSet分区中的RSet有强代码根时，才会做nmethod扫描，查找对CSet的引用。

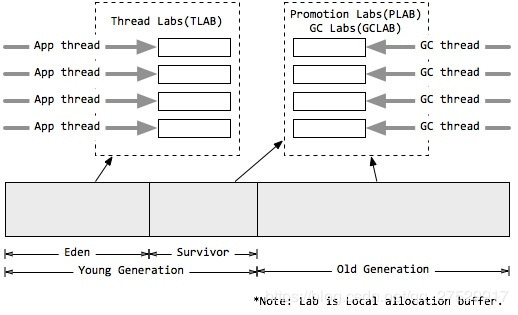

• 转移和回收 Object Copy：通过选定的CSet以及CSet分区完整的引用集，将执行暂停时间的主要部分：CSet分区存活对象的转移、CSet分区空间的回收。通过工作窃取机制来负载均衡地选定复制对象的线程，并且复制和扫描对象被转移的存活对象将拷贝到每个GC线程分配缓冲区GCLAB。G1会通过计算，预测分区复制所花费的时间，从而调整年轻代的尺寸。

• 终止 Termination：完成上述任务后，如果任务队列已空，则工作线程会发起终止要求。如果还有其他线程继续工作，空闲的线程会通过工作窃取机制尝试帮助其他线程处理。而单独执行根分区扫描的线程，如果任务过重，最终会晚于终止。

• GC外部的并行活动 GC Worker Other：该部分并非GC的活动，而是JVM的活动导致占用了GC暂停时间(例如JNI编译)。

串行活动：

• 代码根更新 Code Root Fixup：根据转移对象更新代码根。

• 代码根清理 Code Root Purge：清理代码根集合表。

• 清除全局卡片标记 Clear CT：在任意收集周期会扫描CSet与RSet记录的PRT，扫描时会在全局卡片表中进行标记，防止重复扫描。在收集周期的最后将会清除全局卡片表中的已扫描标志。

• 选择下次收集集合 Choose CSet：该部分主要用于并发标记周期后的年轻代收集、以及混合收集中，在这些收集过程中，由于有老年代候选分区的加入，往往需要对下次收集的范围做出界定；但单纯的年轻代收集中，所有收集的分区都会被收集，不存在选择。

• 引用处理 Ref Proc：主要针对软引用、弱引用、虚引用、final引用、JNI引用。当Ref Proc占用时间过多时，可选择使用参数-XX:ParallelRefProcEnabled激活多线程引用处理。G1希望应用能小心使用软引用，因为软引用会一直占据内存空间直到空间耗尽时被Full GC回收掉；即使未发生Full GC，软引用对内存的占用，也会导致GC次数的增加。

• 引用排队 Ref Enq：此项活动可能会导致RSet的更新，此时会通过记录日志，将关联的卡片标记为脏卡片。

• 卡片重新脏化 Redirty Cards：重新脏化卡片。

• 回收空闲巨型分区 Humongous Reclaim：G1做了一个优化：通过查看所有根对象以及年轻代分区的RSet，如果确定RSet中巨型对象没有任何引用，则说明G1发现了一个不可达的巨型对象，该对象分区会被回收。

• 释放分区 Free CSet：回收CSet分区的所有空间，并加入到空闲分区中。

• 其他活动 Other：GC中可能还会经历其他耗时很小的活动，如修复JNI句柄等。

并发标记周期后的年轻代收集

并发标记周期后的年轻代收集： Young Collection Following Concurrent Marking Cycle

当G1发起并发标记周期之后，并不会马上开始混合收集。G1会先等待下一次年轻代收集，然后在该收集阶段中，确定下次混合收集的CSet(Choose CSet)。

混合收集周期：Mixed Collection Cycle

单次的混合收集与年轻代收集并无二致。根据暂停目标，老年代的分区可能不能一次暂停收集中被处理完，G1会发起连续多次的混合收集，称为混合收集周期(Mixed Collection Cycle)。G1会计算每次加入到CSet中的分区数量、混合收集进行次数，并且在上次的年轻代收集、以及接下来的混合收集中，G1会确定下次加入CSet的分区集(Choose CSet)，并且确定是否结束混合收集周期。

转移失败的担保机制 Full GC

转移失败(Evacuation Failure)是指当G1无法在堆空间中申请新的分区时，G1便会触发担保机制，执行一次STW式的、单线程的Full GC。Full GC会对整堆做标记清除和压缩，最后将只包含纯粹的存活对象。参数-XX:G1ReservePercent(默认10%)可以保留空间，来应对晋升模式下的异常情况，最大占用整堆50%，更大也无意义。

G1在以下场景中会触发Full GC，同时会在日志中记录to-space-exhausted以及Evacuation Failure：

• 从年轻代分区拷贝存活对象时，无法找到可用的空闲分区
• 从老年代分区转移存活对象时，无法找到可用的空闲分区
• 分配巨型对象时在老年代无法找到足够的连续分区

由于G1的应用场合往往堆内存都比较大，所以Full GC的收集代价非常昂贵，应该避免Full GC的发生。

总结

G1是一款非常优秀的垃圾收集器，不仅适合堆内存大的应用，同时也简化了调优的工作。通过主要的参数初始和最大堆空间、以及最大容忍的GC暂停目标，就能得到不错的性能；同时，我们也看到G1对内存空间的浪费较高，但通过**首先收集尽可能多的垃圾(Garbage First)**的设计原则，可以及时发现过期对象，从而让内存占用处于合理的水平。
