OpenGL学习（九）-- OpenGL ES 初探（下）GLKit

凡几多
1,464

我的 OpenGL 专题学习目录，希望和大家一起学习交流进步！

一、GLKit 框架简介

GLKit 框架的设计⽬标是为了简化基于 OpenGL / OpenGL ES 的应用开发。它的出现加快 OpenGL ES 或 OpenGL 应⽤程序开发。使⽤数学库，背景纹理加载，预先创建的着色器效果，以及标准视图和视图控制器来实现渲染循环。

  • 不用自己写着色器： GLKit 框架提供了功能和类，可以减少创建新的基于着色器的应⽤程序所需的⼯作量，或者支持依赖早期版本的 OpenGL ES 或 OpenGL 提供的固定函数顶点或片段处理的现有应用程序。
  • 功能：
  • 1、加载纹理
  • 2、提供高性能的数学运算
  • 3、提供常⻅的着⾊器
  • 4、提供视图以及视图控制器

简单的来说，GLKit 就是为了让 iOS 开发者在使用OpenGL ES 或 OpenGL 的时候更简便更容易上手，封装了一堆库，我们直接只写核心代码就行了。

虽然苹果弃用 OpenGL ES ，但 iOS 开发者可以继续使用。

二、用 GLKit 进行视图渲染

1、GLKView

GLKView 继承 UIView，提供绘制场所（View）。 下面看一下 GLKView 使用 OpenGL ES 绘制内容的视图默认实现：

  • 1、初始化视图 - (instancetype)initWithFrame:(CGRect)frame context:(EAGLContext *)context; 初始化新视图。

  • 2、设置视图的代理

  • 3、配置帧缓冲区对象 drawableColorFormat颜色缓冲区 的格式 drawableDepthFormat深度缓冲区 的格式 drawableStencilFormat模板缓冲区 的格式 drawableMultisample多重采样缓冲区 的格式

  • 4、设置帧缓冲区属性 drawableHeight底层缓存区对象的高度（以像素为单位） drawableWidth底层缓存区对象的宽度（以像素为单位）

  • 5、绘制视图的内容 context 存储绘制视图内容时使用的 OpenGL ES 上下文状态。 - (void)bindDrawable; 将底层 FrameBuffer 对象绑定到 OpenGL ES enableSetNeedsDisplay 布尔值，指定视图是否响应使得视图内容无效的消息。 - (void)display; 立即重绘视图内容。 snapshot UIImage 类型，绘制视图内容并将其作为新图像对象返回。

  • 6、删除视图 FrameBuffer 对象 - (void)deleteDrawable; 删除与视图关联的可绘制对象。

  • 7、实现 GLKViewDelegate 代理方法 - (void)glkView:(GLKView *)view drawInRect:(CGRect)rect; 绘制视图内容（必须实现代理）

2、GLKViewController

GLKViewController 继承 UIViewController，（扩展于标准的 UIKit 设计模式，用于绘制视图内容的管理与呈现）

  • 1、配置帧速率

    preferredFramesPerSecond 视图控制器调用视图以及更新视图内容的速率，默认为 30。

    framesPerSecond 视图控制器调用视图以及更新视图内容的实际速率。

  • 2、配置 GLKViewController 代理

  • 3、控制帧更新： paused 布尔值，渲染循环是否已暂停。 pauseOnWillResignActive 布尔值，当前程序重新激活活动状态时视图控制器是否自动暂停渲染循环。 resumeOnDidBecomeActive 布尔值，当前程序变为活动状态时视图控制是否自动恢复呈现循环。

  • 4、获取有关 View 的更新信息： framesPerSecond 视图控制器自创建以来发送的帧更新数。 timeSinceFirstResume 视图控制器第一次恢复发送更新事件以来经过的时间量。 timeSinceLastResume 自上次视图控制器恢复发送更新事件以来更新的时间量。 timeSinceLastUpdate 自上次视图控制器调用委托方法以及经过的时间量。 timeSinceLastDraw 自上次视图控制器调用视图 display 方法以来经过的时间量。

  • 5、实现代理方法：

    - (void)glkViewControllerUpdate:(GLKViewController *)controller;处理更新事件

    - (void)glkViewController:(GLKViewController *)controller willPause:(BOOL)pause; 暂停/恢复通知

3、GLKBaseEffect

GLKBaseEffect 是 GLKit 提供的一种简单的光照/着色系统，用于基于着色器 OpenGL 渲染。

  • 1、命名 Effect：

    label 给 Effect（效果） 命名。

  • 2、配置模型视图转换：

    transform 绑定效果时应用于顶点数据的模型视图，投影和纹理变换。

  • 3、配置光照效果：

    lightingType 用于计算每个片段的光照策略，GLKLightingType。

typedef NS_ENUM(GLint, GLKLightingType)
{
    GLKLightingTypePerVertex,
    GLKLightingTypePerPixel
} NS_ENUM_AVAILABLE(10_8, 5_0);

GLKLightingTypePerVertex 表示在三⻆形中每个顶点执行光照计算，然后在三⻆形进⾏插值。 GLKLightingTypePerPixel 表示光照计算的输入在三角形内插入，并且在每个⽚段执行光照计算。

  • 4、配置光照：

    lightModelTwoSided 布尔值，表示为基元的两侧计算光照。 material 计算渲染图元光照使⽤的材质属性。 lightModelAmbientColor 环境颜⾊，应⽤效果渲染的所有图元。 light0，light1，light2 分别为场景中第 1、2、3 个光照属性。 注意： GLKit 最多就支持3个光照。

  • 5、配置纹理：

    texture2d0 是 readonly 的，第一个纹理属性。 texture2d1 是 readonly 的，第二个纹理属性。 textureOrder 纹理应⽤于渲染图元的顺序。 **注意：**最多就支持俩纹理，三个光照，所以 GLKit 有局限性，如果要支持多个纹理，就不能用 GLKit 了，得自己写了。

  • 6、配置雾化：

    fog 应用于场景的雾属性。

  • 7、配置颜色信息：

    colorMaterialEnabled 布尔值，表示计算光照与材质交互时是否使用颜色顶点属性。 useConstantColor 布尔值，指示是否使用常量颜⾊。 constantColor 不提供每个顶点颜色数据时使⽤的常量颜⾊。

  • 8、准备绘制效果：

    - (void) prepareToDraw; 准备渲染效果（绘制时同步所有效果更改以保持一致状态）。注意：绘制之前必须写。

三、GLKit 牛刀小试

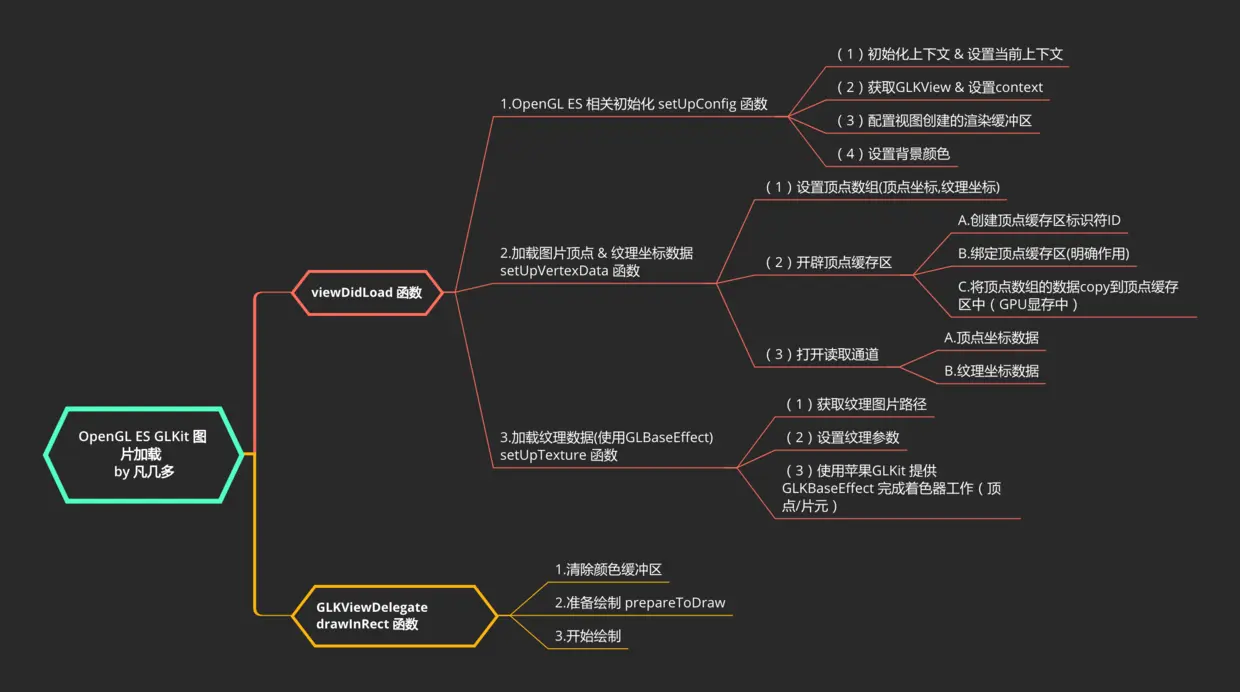

思维导图如下：

OpenGL ES GLKit 图片加载 by 凡几多.png

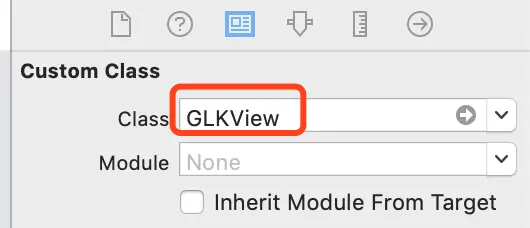

首先我创建一个带默认 storyboard 的工程，为了方便，直接把自带的 View 的 Class类型改为了 GLKView，当然我们也可以用代码 alloc 创建。


然后我们在 .h 文件中导入头文件 GLKit，并且把 ViewController 的父类改为 GLKViewController。

#import <UIKit/UIKit.h>
#import <GLKit/GLKit.h>

@interface ViewController : GLKViewController

接下来在 .m 文件中导入头文件。

#import <OpenGLES/ES3/gl.h>
#import <OpenGLES/ES3/glext.h>

定义两个全局变量 EAGLContext 和 GLKBaseEffect

@interface ViewController ()
{
    EAGLContext *context;
    GLKBaseEffect *cEffect;
}
@end

1、OpenGL ES 相关初始化

先来创建一个方法，命名为 setUpConfig，用来进行 OpenGL ES 的相关初始化

1）、初始化上下文 & 设置当前上下文

  • 初始化上下文：
context = [[EAGLContext alloc]initWithAPI:kEAGLRenderingAPIOpenGLES3];

EAGLContext 是苹果 iOS 平台下实现 OpenGL ES 渲染层。 参数代表使用哪种 OpenGL ES 的 API 初始化，OpenGL ES 1 使用的是固定管线，2 和 3 差别不大。

kEAGLRenderingAPIOpenGLES1 = 1, kEAGLRenderingAPIOpenGLES2 = 2, kEAGLRenderingAPIOpenGLES3 = 3。

  • 设置当前上下文:
[EAGLContext setCurrentContext:context];

2）、获取GLKView & 设置context

GLKView *view = (GLKView *) self.view;
view.context = context;

3）、配置视图创建的渲染缓存区

(1). drawableColorFormat：颜色缓存区格式

简介：OpenGL ES 有一个缓存区，它用以存储将在屏幕中显示的颜色。你可以使用其属性来设置缓冲区中的每个像素的颜色格式。

view.drawableColorFormat = >GLKViewDrawableColorFormatRGBA8888;

GLKViewDrawableColorFormatRGBA8888 = 0， 默认缓存区的每个像素的最小组成部分 （RGBA） 使用 8 个 bit，（所以每个像素 4 个字节，4 * 8 个 bit）。 GLKViewDrawableColorFormatRGB565， 如果你的 APP 允许更小范围的颜色，即可设置这个。会让你的 APP 消耗更小的资源（内存和处理时间）

(2). drawableDepthFormat：深度缓存区格式

view.drawableDepthFormat = GLKViewDrawableDepthFormat16;

GLKViewDrawableDepthFormatNone = 0， 意味着完全没有深度缓冲区 GLKViewDrawableDepthFormat16， GLKViewDrawableDepthFormat24， 如果你要使用这个属性（一般用于 3D 游戏），你应该选择 GLKViewDrawableDepthFormat16 或 GLKViewDrawableDepthFormat24。这里的差别是使用 GLKViewDrawableDepthFormat16 将消耗更少的资源。

下面为 setUpConfig 方法完整代码：

- (void)setUpConfig {
    // 1.初始化上下文&设置当前上下文
    context = [[EAGLContext alloc]initWithAPI:kEAGLRenderingAPIOpenGLES3];
    //判断context是否创建成功
    if (!context) {
        NSLog(@"Create ES context Failed");
    }
    //设置当前上下文
    [EAGLContext setCurrentContext:context];

    //2.获取GLKView & 设置context
    GLKView *view =(GLKView *) self.view;
    view.context = context;

    //3.配置视图创建的渲染缓存区.
    view.drawableColorFormat = GLKViewDrawableColorFormatRGBA8888;
    view.drawableDepthFormat = GLKViewDrawableDepthFormat16;

    //4.设置背景颜色
    glClearColor(1, 0, 0, 1.0);
}

2、加载顶点/纹理坐标数据

再创建一个方法，命名为 setUpVertexData，用来加载顶点/纹理坐标数据。

1）设置顶点数组（顶点坐标和纹理坐标）：

我这里是把顶点坐标和纹理坐标放到了一个数组里，当然你也可以分别放到两个数组里，但是我觉得一个数组后续操作更方便些，如果是两个数组，还要开辟两个缓冲区。

   GLfloat vertexData[] = {
       0.5, -0.5, 0.0f,    1.0f, 0.0f, //右下
      0.5, 0.5, -0.0f,    1.0f, 1.0f, //右上
      -0.5, 0.5, 0.0f,    0.0f, 1.0f, //左上

      0.5, -0.5, 0.0f,    1.0f, 0.0f, //右下
       -0.5, 0.5, 0.0f,    0.0f, 1.0f, //左上
      -0.5, -0.5, 0.0f,   0.0f, 0.0f, //左下
   };

这里一共是两个三角形组成的，所以是六个顶点。前三个元素组成顶点坐标，第四个和第五个元素组成二维的纹理坐标，后面以此类推。 纹理坐标系取值范围 [0,1]；原点是左下角 (0,0)；故而 (0,0) 是纹理图像的左下角, 点 (1,1) 是右上角.

2）开辟顶点缓存区：

  • 顶点数组： 开发者可以选择设定函数指针，在调用绘制方法的时候，直接由内存传入顶点数据，也就是说这部分数据之前是存储在内存当中的，被称为顶点数组
  • 顶点缓存区： 性能更高的做法是，提前分配一块显存，将顶点数据预先传入到显存当中。这部分的显存，就被称为顶点缓冲区。

（1）创建顶点缓冲区标识符 ID

GLuint bufferID;
glGenBuffers(1, &bufferID);

glGenBuffers(GLsizei n, GLuint *buffers)的第一个参数是表明有 1 个缓冲区。顶点缓冲对象（Vertex Buffer Objects, VBO）

（2）绑定顶点缓存区（明确作用）

glBindBuffer(GL_ARRAY_BUFFER, bufferID);

glBindBuffer(GLenum target, GLuint buffer) 的第一个参数代表是做什么用的，GL_ARRAY_BUFFER 代表数组缓冲区。

（3）将顶点数组的数据 copy 到顶点缓存区中（内存——>GPU 显存中）

glBufferData(GL_ARRAY_BUFFER, sizeof(vertexData), vertexData, GL_STATIC_DRAW);

glBufferData(GLenum target, GLsizeiptr size, const GLvoid *data, GLenum usage)

target 参数： 指定是什么类型的数据，和上面 glBindBuffer 中的保持一致。

size 参数： 这个数据有多大。

data 参数： 数据的地址。这里因为是数组，所以数组名就是它的首地址。

usage 参数： 绘制方式，静态绘制还是动态绘制。

3）打开读取通道：

（1）默认是关闭的

在 iOS 中, 默认情况下，出于性能考虑，所有顶点着色器的属性 （Attribute） 变量都是关闭的。 意味着，顶点数据在着色器端（服务端）是不可用的。即使你已经使用 glBufferData 方法,将顶点数据从内存拷贝到顶点缓存区中（GPU 显存中）。 所以，必须由 glEnableVertexAttribArray 方法打开通道，指定访问属性，才能让顶点着色器能够访问到从 CPU 复制到 GPU 的数据。

注意： 数据在 GPU 端是否可见，即着色器能否读取到数据，由是否启用了对应的属性决定，这就是 glEnableVertexAttribArray 的功能，允许顶点着色器读取 GPU（服务器端）数据。

（2）方法简介 A、glEnableVertexAttribArray 方法：

glEnableVertexAttribArray(GLuint index)

功能： 打开对应 attribute 通道的开关。

index 参数： 代表属性通道 顶点 GLKVertexAttribPosition， 法线 GLKVertexAttribNormal， 颜色值 GLKVertexAttribColor， 纹理1 GLKVertexAttribTexCoord， 纹理2 GLKVertexAttribTexCoord1

B、glVertexAttribPointer 方法：

glVertexAttribPointer (GLuint indx, GLint size, GLenum type, GLboolean normalized, GLsizei stride, const GLvoid* ptr)

功能： 上传顶点数据到显存的方法（设置合适的方式从buffer里面读取数据）

  • 参数列表：

1、indx 参数： 指定要修改的顶点属性的索引值

2、size 参数： 每次读取数量（步长）。（如 position 是由 3 个 （x,y,z） 组成，而颜色是 4 个 （r,g,b,a），纹理则是 2 个）

3、type 参数： 指定数组中每个组件的数据类型。可用的符号常量有 GL_BYTE，GL_UNSIGNED_BYTE，GL_SHORT，GL_UNSIGNED_SHORT，GL_FIXED, 和 GL_FLOAT，初始值为 GL_FLOAT。

4、normalized 参数： 指定当被访问时，固定点数据值是否应该被 归一化（GL_TRUE） 或者直接转换为固定点值 （GL_FALSE），一般设为 GL_FALSE。

5、stride 参数： 指定连续顶点属性之间的偏移量。如果为 0，那么顶点属性会被理解为：它们是紧密排列在一起的。初始值为 0

6、ptr 参数： 指定一个指针，指向数组中第一个顶点属性的第一个组件。初始值为 0

下面为 setUpVertexData 方法完整代码：

- (void)setUpVertexData {
    // 1.设置顶点数组(顶点坐标,纹理坐标)
    GLfloat vertexData[] = {
        0.5, -0.5, 0.0f,    1.0f, 0.0f, //右下
        0.5, 0.5, -0.0f,    1.0f, 1.0f, //右上
        -0.5, 0.5, 0.0f,    0.0f, 1.0f, //左上

        0.5, -0.5, 0.0f,    1.0f, 0.0f, //右下
        -0.5, 0.5, 0.0f,    0.0f, 1.0f, //左上
        -0.5, -0.5, 0.0f,   0.0f, 0.0f, //左下
    };
    //2.开辟顶点缓存区
    //(1).创建顶点缓存区标识符ID
    GLuint bufferID;
    glGenBuffers(1, &bufferID);
    //(2).绑定顶点缓存区.(明确作用)
    glBindBuffer(GL_ARRAY_BUFFER, bufferID);
    //(3).将顶点数组的数据copy到顶点缓存区中(GPU显存中)
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertexData), vertexData, GL_STATIC_DRAW);

    //3.打开读取通道.
    //顶点坐标数据
    glEnableVertexAttribArray(GLKVertexAttribPosition);
    glVertexAttribPointer(GLKVertexAttribPosition, 3, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, (GLfloat *)NULL + 0);

    //纹理坐标数据
    glEnableVertexAttribArray(GLKVertexAttribTexCoord0);
    glVertexAttribPointer(GLKVertexAttribTexCoord0, 2, GL_FLOAT, GL_FALSE, sizeof(GLfloat) * 5, (GLfloat *)NULL + 3);
}

3、加载纹理数据（使用GLBaseEffect）

再创建一个方法，命名为 setUpTexture，用来加载纹理数据（使用 GLBaseEffect）。

注意： 因为纹理原点是：左下角（0，0）； view 原点是：左上角（0，0）； 所以在设置纹理的 options 参数时，需要传 GLKTextureLoaderOriginBottomLeft 翻转一下，不然纹理就是倒着的。这是 GLKit 里的解决办法，在 OpenGL ES 里就没这么方便了。

- (void)setUpTexture {
    //1.获取纹理图片路径
    NSString *filePath = [[NSBundle mainBundle]pathForResource:@"凡几多" ofType:@"jpg"];

    //2.设置纹理参数
    //纹理坐标原点是左下角,但是图片显示原点应该是左上角.
    NSDictionary *options = [NSDictionary dictionaryWithObjectsAndKeys:@(1),GLKTextureLoaderOriginBottomLeft, nil];

    GLKTextureInfo *textureInfo = [GLKTextureLoader textureWithContentsOfFile:filePath options:options error:nil];

    //3.使用苹果GLKit 提供GLKBaseEffect 完成着色器工作(顶点/片元)
    cEffect = [[GLKBaseEffect alloc]init];
    cEffect.texture2d0.enabled = GL_TRUE;
    cEffect.texture2d0.name = textureInfo.name;
}

4、实现代理方法 GLKViewDelegate

GLKView 对象使其 OpenGL ES 上下文成为当前上下文，并将其 framebuffer 绑定为 OpenGL ES 呈现命令的目标。然后，委托方法应该绘制视图的内容。

//绘制视图的内容
- (void)glkView:(GLKView *)view drawInRect:(CGRect)rect {
    //1.
    glClear(GL_COLOR_BUFFER_BIT);

    //2.准备绘制
    [cEffect prepareToDraw];

    //3.开始绘制，用三角形，从第0个顶点开始画，一共画6个
    glDrawArrays(GL_TRIANGLES, 0, 6);
}

5、最终调用

- (void)viewDidLoad {
    [super viewDidLoad];
    //1.OpenGL ES 相关初始化
    [self setUpConfig];

    //2.加载顶点/纹理坐标数据
    [self setUpVertexData];

    //3.加载纹理数据(使用GLBaseEffect)
    [self setUpTexture];
}

转载请备注原文出处，不得用于商业传播——凡几多
