前言

抽丝剥茧 RecyclerView系列文章的目的在于帮助Android开发者提高对RecyclerView的认知,本文是整个系列的第三篇。

在前面的系列文章中,我们从源码的角度分别研究了:

  • RecyclerView(整体结构)
  • Recycler
  • LayoutManger
  • ItemDecoration(略微了解)

纵观RecyclerView,似乎还剩下ItemAnimatorAdapter,那么本文作为**抽丝剥茧RecyclerView**系列的最后一篇,自然要将剩下的部分全部分析完毕(文末有往期文章的链接)。

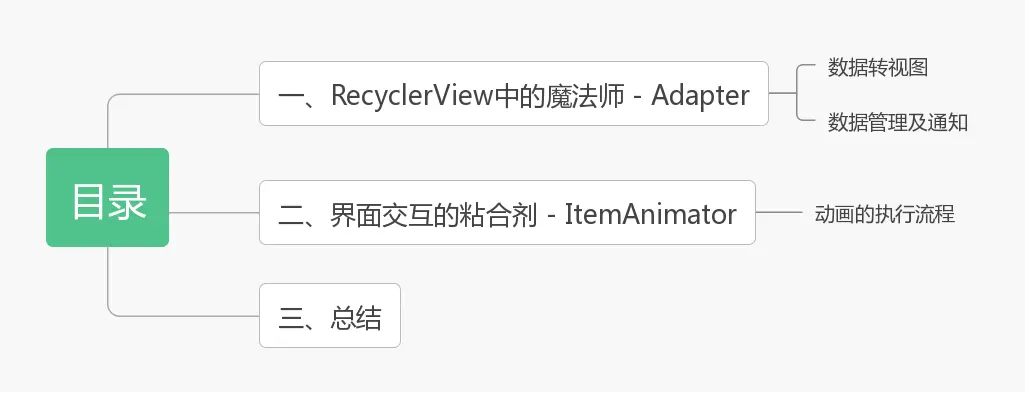

目录

目录

一、RecyclerView中的魔法师 - Adapter

我将Adapter称为RecyclerView中的魔法师,为什么叫它魔法师呢?因为它将数据变成了具体的视图,不过这也是我们平时谈论颇多的适配器模式

Adapter的主要功能是数据转子视图数据管理及通知,所以在了解源码之前,我们还需了解Adpater的相关类:

名称 作用
AdapterDataObservable 数据发生变化的时候实际处理的类
ViewHolder 存入子视图和当前的位置信息,大家应该都很熟悉了~

1. 数据转子视图

在之前的文章《抽丝剥茧RecyclerView - 化整为零》我们介绍Recycler的时候,已经了解到在Recycler如果没有缓存ViewHolder,会调用Adapter#onCreateViewHolder创建一个ViewHolder,我们平常在该方法的实现中,通常会:

View root = LayoutInflater.from(viewGroup.getContext()).inflate(R.layout.xxx,viewGroup,false);
return new ViewHolder(root);

以这样的方式创建子视图,创建完的子视图会交给ViewHolder管理,存储在ViewHolder中的itemView,接着Recycler会调用Adapter#onBindViewHolder实现将数据展示在控件中,不过这两个方法都是由控件的使用者实现。

2. 数据管理

每次数据发生变化的时候,我们都需要调用Adapter#notifyxxx通知RecyclerView数据集发生了变化。这次我们以删除为例来分析源码。

2.1 设置适配器

设置适配器的代码是RecyclerView#setAdapter

public void setAdapter(Adapter adapter) {
	// ...
  	// 重点方法
	setAdapterInternal(adapter, false, true);
	// ...
}

private void setAdapterInternal(Adapter adapter, Boolean compatibleWithPrevious,
            Boolean removeAndRecycleViews) {
	if (mAdapter != null) {
      	// 旧的适配器解除注册
		mAdapter.unregisterAdapterDataObserver(mObserver);
		mAdapter.onDetachedFromRecyclerView(this);
	}
	// ...
	final Adapter oldAdapter = mAdapter;
  	// 对新的适配器检测数据监听
	mAdapter = adapter;
	if (adapter != null) {
		adapter.registerAdapterDataObserver(mObserver);
		adapter.onAttachedToRecyclerView(this);
	}
	// ...
}

该代码主要作用有两点:

  • 旧的适配器取消注册
  • 注册新的适配器中的数据变化的通知对象

数据变化通知对象是这个mObserver,来看看这个mObserver是什么:

private final RecyclerViewDataObserver mObserver = new RecyclerViewDataObserver();

// 数据发生变化的回调接口
// 通知到RecyclerView中
// RecyclerViewDataObserver继承自AdapterDataObserver
public abstract static class AdapterDataObserver {
	public void onChanged() {
		// Do nothing
	}
	public void onItemRangeChanged(int positionStart, int itemCount) {
		// do nothing
	}
	public void onItemRangeChanged(int positionStart, int itemCount, @Nullable Object payload) {
		// fallback to onItemRangeChanged(positionStart, itemCount) if app
		// does not override this method.
		onItemRangeChanged(positionStart, itemCount);
	}
	public void onItemRangeInserted(int positionStart, int itemCount) {
		// do nothing
	}
	public void onItemRangeRemoved(int positionStart, int itemCount) {
		// do nothing
	}
	public void onItemRangeMoved(int fromPosition, int toPosition, int itemCount) {
		// do nothing
	}
}

而这个RecyclerViewDataObserver则是继承自AdapterDataObserver抽象类,具体的实现细节我们后面再讨论。

2.2 数据删除

使用场景是这样的:

点击界面中的一个删除按钮,删除数据列表中的第一个数据,然后使用适配器通知数据中已经删除:

btnDeleteOne.setOnClickListener(new View.OnClickListener() {
    @Override
	public void onClick(View v) {
		List<String> strings = mAdapter.getValues();
		if(strings.size() == 0)
		return;

  		// 移除第一个数据
		strings.remove(0);
  		// 适配器通知删除
		mAdapter.notifyItemRemoved(0);
}
2.3 适配器通知

这里有必要说明一下:AdapterRecyclerViewDataObserver都是RecyclerView的内部类,所以它们可以直接使用RecyclerView内部的资源。

RecyclerView中的数据删除的时候,我们调用了Adapter#notifyRemoved方法:

public final void notifyItemRemoved(int position) {
	mObservable.notifyItemRangeRemoved(position, 1);
}

发现删除的处理交给了上面介绍的mObservable,我们来看一下RecyclerViewDataObserver#notifyItemRemoved具体实现:

private class RecyclerViewDataObserver extends AdapterDataObserver {
	//... 省略一些方法

  	@Override
	public void onItemRangeRemoved(int positionStart, int itemCount) {
		assertNotInLayoutOrScroll(null);
		if (mAdapterHelper.onItemRangeRemoved(positionStart, itemCount)) {
			triggerUpdateProcessor();
		}
	}

	// 刷新界面或者直接进行动画
	// 删除这里是调用的刷新界面
	void triggerUpdateProcessor() {
		if (POST_UPDATES_ON_ANIMATION && mHasFixedSize && mIsAttached) {
			ViewCompat.postOnAnimation(RecyclerView.this, mUpdateChildViewsRunnable);
		} else {
			mAdapterUpdateDuringMeasure = true;
			requestLayout();
		}
	}
}

RecyclerViewDataObserver的通知删除方法中,它又把删除的处理交给了AdapterHelper,调用了AdapterHelper#onItemRangeRemoved

/**
 * @return True if updates should be processed.
 */
Boolean onItemRangeRemoved(int positionStart, int itemCount) {
	if (itemCount < 1) {
		return false;
	}
  	// mPendingUpdates是List<UpdateOp>
  	// 这里是将一个删除的UpdateOp加入mPendingUpdates中
	mPendingUpdates.add(obtainUpdateOp(UpdateOp.REMOVE, positionStart, itemCount, null));
	mExistingUpdateTypes |= UpdateOp.REMOVE;
	return mPendingUpdates.size() == 1;
}

AdapterHelper对自己比较有信心,没有交给别人处理,他在自己的mPendingUpdates中加入一个删除标记的UpdateOp,这个mPendingUpdates有什么作用呢?我们同样在使用的时候介绍。回到RecyclerViewDataObserver中的RecyclerViewDataObserver#notifyItemRemoved,调用完AdapterHelper#onItemRangeRemoved之后,它立马又调用了requestLayout进行界面刷新。

2.4 界面绘制流程的一些细节

界面绘制一直是我们之前博客的重点讨论对象,本章我们就数据通知再看一下关于数据通知的细节。

RecyclerView#dispatchLayoutStep1方法中,RecyclerView会调用RecyclerView#processAdapterUpdatesAndSetAnimationFlags处理Adapter中的更新和为动画设置标记,这里我们只看适配器数据更新相关:

private void processAdapterUpdatesAndSetAnimationFlags() {
	//...

	// simple animations are a subset of advanced animations (which will cause a
	// pre-layout step)
	// If layout supports predictive animations, pre-process to decide if we want to run them
	if (predictiveItemAnimationsEnabled()) {
		mAdapterHelper.preProcess();
	} else {
		mAdapterHelper.consumeUpdatesInOnePass();
	}

	// ...
}

private Boolean predictiveItemAnimationsEnabled() {
  	// RecyclerView设置了默认的mItemAnimator,
    // 以及LinearLayout的supportsPredictiveItemAnimations()为true
  	// 该方法返回为true
	return (mItemAnimator != null && mLayout.supportsPredictiveItemAnimations());
}

由于RecyclerView#predictiveItemAnimationsEnabled通常会返回true,那我们跳到AdapterHelper,查看AdapterHelper#preProcess方法:

void preProcess() {
	// ...
	final int count = mPendingUpdates.size();
	for (int i = 0; i < count; i++) {
		UpdateOp op = mPendingUpdates.get(i);
		switch (op.cmd) {
			// ... 添加省略

			case UpdateOp.REMOVE:
			    applyRemove(op);
				break;

			// 更新、移动标签省略
		}
	}
	mPendingUpdates.clear();
}

mPendingUpdates是一个ArrayList<UpdateOp>,上述方法就是消费我们在之前添加进mPendingUpdates的删除UpdateOp,在处理删除属性的UpdateOpAdapterHelper#applyRemove方法中又调用AdapterHelper#postponeAndUpdateViewHolders

private void postponeAndUpdateViewHolders(UpdateOp op) {
	mPostponedList.add(op);
	switch (op.cmd) {
		// ... 省略添加、更新、移动

		case UpdateOp.REMOVE:
		    mCallback.offsetPositionsForRemovingLaidOutOrNewView(op.positionStart,op.itemCount);
			break;
		default:
		   	throw new IllegalArgumentException("Unknown update op type for " + op);
	}
}

真实的处理交给了AdapterHelper中的mCallback,而mCallback的实现同样也在RecyclerView,那我们直接查看mCallback的具体实现:

void initAdapterManager() {
	mAdapterHelper = new AdapterHelper(new AdapterHelper.Callback() {
		// ...省略其他方法

       	// 仅仅展示删除的方法
        @Override
		public void offsetPositionsForRemovingLaidOutOrNewView(
		                    int positionStart, int itemCount) {
			offsetPositionRecordsForRemove(positionStart, itemCount, false);
			mItemsAddedOrRemoved = true;
		}
		//... 省略其他方法
	});
}

void offsetPositionRecordsForRemove(int positionStart, int itemCount,
            Boolean applyToPreLayout) {
	final int positionEnd = positionStart + itemCount;
	final int childCount = mChildHelper.getUnfilteredChildCount();
	for (int i = 0; i < childCount; i++) {
		final ViewHolder holder = getChildViewHolderint(mChildHelper.getUnfilteredChildAt(i));
		if (holder != null && !holder.shouldIgnore()) {
			if (holder.mPosition >= positionEnd) {
				// 更新未删除的ViewHOlder的的位置信息
				holder.offsetPosition(-itemCount, applyToPreLayout);
				mState.mStructureChanged = true;
			} else if (holder.mPosition >= positionStart) {
				// 跟新要删除逇ViewHolder的位置信息
				holder.flagRemovedAndOffsetPosition(positionStart - 1, -itemCount,
				                            applyToPreLayout);
				mState.mStructureChanged = true;
			}
		}
	}
	mRecycler.offsetPositionRecordsForRemove(positionStart, itemCount, applyToPreLayout);
	requestLayout();
}

上述代码的作用主要有两点:

  • 对于要删除的ViewHolder加上删除的flag,更新ViewHolder的位置
  • 对于位置会变化的ViewHolder则更新位置

在数据删除以后,Adapter的作用就是为这些变化的ViewHolder添加删除标签和更新位置信息,后续的处理就交给了LayoutManagerItemAnimator,我们在下面的动画中分析~

二、界面交互的粘合剂 - ItemAnimator

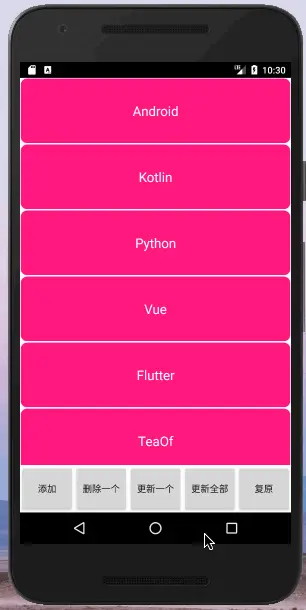

好的动画会让界面的交互很自然,RecyclerView作为一款强大的UI控件,自然也是支持动画的,没错,RecyclerView子视图动画是由ItemAnimator实现的。

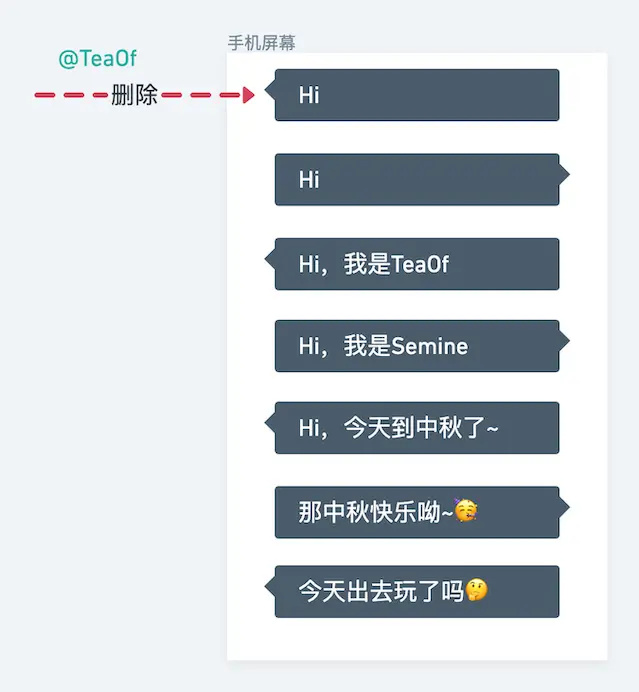

上文中的Gif不适合讲解,于是我换了一张聊天图,同样要删除第一条信息:

开始图片
上文中,我们讨论Adapter的结果是它更新了ViewHolder的一些flag,那么这些有了flagViewHolder是如何处理的呢?

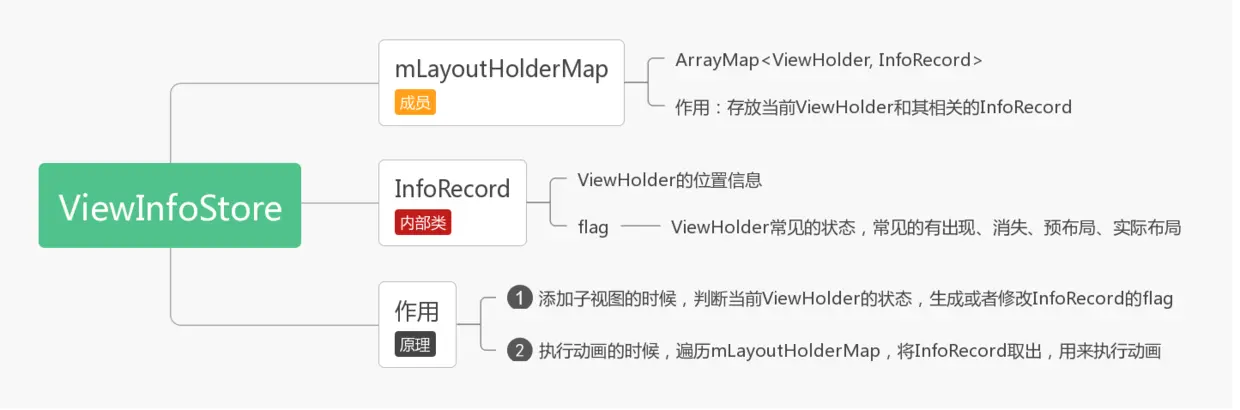

在此之前,简单了解一下动画相关类ViewInfoStore

ViewInfoStore

1. 进行预布局

预布局是什么呢?简单来说,RecyclerView进行真实的布局之前,提前进行一次布局,也就是说,LayoutManager#onLayoutChildren方法会执行两次,那么为什么会执行两次呢?我们慢慢分析。

预布局是一个很重要得过程,当有简单的子视图动画发生的时候,它就会被触发,这一点我们得回顾一下RecyclerView#dispatchLayoutStep1方法,直接进入其中的RecyclerView#processAdapterUpdatesAndSetAnimationFlags方法:

private void processAdapterUpdatesAndSetAnimationFlags() {
	// simple animations are a subset of advanced animations (which will cause a
	// pre-layout step)
	// If layout supports predictive animations, pre-process to decide if we want to run them
	if (predictiveItemAnimationsEnabled()) {
		mAdapterHelper.preProcess();
	} else {
		mAdapterHelper.consumeUpdatesInOnePass();
	}

	Boolean animationTypeSupported = mItemsAddedOrRemoved || mItemsChanged;
  	// mFirstLayoutComplete会在第一次布局完成以后设置为true
	mState.mRunSimpleAnimations = mFirstLayoutComplete
	                && mItemAnimator != null
	                && (mDataSetHasChangedAfterLayout
	                || animationTypeSupported
	                || mLayout.mRequestedSimpleAnimations)
	                && (!mDataSetHasChangedAfterLayout
	                || mAdapter.hasStableIds());
	mState.mRunPredictiveAnimations = mState.mRunSimpleAnimations
	                && animationTypeSupported
	                && !mDataSetHasChangedAfterLayout
	                && predictiveItemAnimationsEnabled();
}

从上面的代码中,我们可以看出:

  • 第一段注释中表明,简单的动画会触发预布局
  • RecyclerView第一次布局完成以后才有资格触发动画,mFirstLayoutComplete是在第一次布局完成以后设置为true
  • mState.mRunSimpleAnimationstruemState.mRunPredictiveAnimationstrue的充要条件,mState.mRunPredictiveAnimations这个属性很重要,由它决定是否进行预布局

重新回到RecyclerView#dispatchLayoutStep1方法:

private void dispatchLayoutStep1() {
	// ...
	mViewInfoStore.clear();
	processAdapterUpdatesAndSetAnimationFlags();
	// 重置一些状态
  	// ... 省略
	mItemsAddedOrRemoved = mItemsChanged = false;
  	// 是否预布局取决于mState.mRunPredictiveAnimations
	mState.mInPreLayout = mState.mRunPredictiveAnimations;
	if (mState.mRunSimpleAnimations) {
		int count = mChildHelper.getChildCount();
		for (int i = 0; i < count; ++i) {
			final ViewHolder holder = getChildViewHolderint(mChildHelper.getChildAt(i));
			if (holder.shouldIgnore() || (holder.isInvalid() && !mAdapter.hasStableIds())) {
				continue;
			}
          	// 记录当前的位置信息 Left、Right、Top、Bottom等
			final ItemHolderInfo animationInfo = mItemAnimator
			                        .recordPreLayoutInformation(mState, holder,
			                                ItemAnimator.buildAdapterChangeFlagsForAnimations(holder),
			                                holder.getUnmodifiedPayloads());
			mViewInfoStore.addToPreLayout(holder, animationInfo);
			// ... 省略
		}
	}
	if (mState.mRunPredictiveAnimations) {
		// Step 1: run prelayout: This will use the old positions of items. The layout manager
		// is expected to layout everything, even removed items (though not to add removed
		// items back to the container). This gives the pre-layout position of APPEARING views
		// which come into existence as part of the real layout.
		// 大致就是layoutManager会layout每一个子视图,包括后面加入的子视图和删除的子视图,这样以后,layoutManager就很清楚
      	// 要执行哪些动画了
		saveOldPositions();
		final Boolean didStructureChange = mState.mStructureChanged;
		mState.mStructureChanged = false;
		// temporarily disable flag because we are asking for previous layout
		mLayout.onLayoutChildren(mRecycler, mState);
		mState.mStructureChanged = didStructureChange;
		for (int i = 0; i < mChildHelper.getChildCount(); ++i) {
			final View child = mChildHelper.getChildAt(i);
			final ViewHolder viewHolder = getChildViewHolderint(child);
			// ...
			if (!mViewInfoStore.isInPreLayout(viewHolder)) {
              	// 对于新出来的ViewHolder添加标签
				// ... 省略一些方法
				mViewInfoStore.addToAppearedInPreLayoutHolders(viewHolder, animationInfo);

			}
		}
![](https://p1-jj.byteimg.com/tos-cn-i-t2oaga2asx/gold-user-assets/2019/9/16/16d3a4d52bfc6558~tplv-t2oaga2asx-image.image)
		clearOldPositions();
	} else {
		clearOldPositions();
	}
	// ...
}

除了上面直接进入的方法,还有两个if语句。

第一个if语句:mState.mRunSimpleAnimations为true

这个内容很简单,对预布局前存在的ViewHolder的的位置信息进行记录。

第二个if语句:mState.mRunPredictiveAnimations为true

第二个if语句的内容就复杂多了,首先会进行预布局过程,该过程第一次调用了LayoutManager#onLayoutChildren,关于布局的具体过程,这里我就不讲解了,想要了解的同学可以翻阅我之前的文章:《抽丝剥茧RecyclerView - LayoutManager》

需要指出的是,在添加子视图中,调用了LayoutManager#addViewInt方法:

private void addViewint(View child, int index, Boolean disappearing) {
	// ...
	if (disappearing || holder.isRemoved()) {
		// these views will be hidden at the end of the layout pass.
		mRecyclerView.mViewInfoStore.addToDisappearedInLayout(holder);
	} else {
		// This may look like unnecessary but may happen if layout manager supports
		// predictive layouts and adapter removed then re-added the same item.
		// In this case, added version will be visible in the post layout (because add is
		// deferred) but RV will still bind it to the same View.
		// So if a View re-appears in post layout pass, remove it from disappearing list.
		mRecyclerView.mViewInfoStore.removeFromDisappearedInLayout(holder);
	}
	// ...
}

该方法的目的是如果是被删除的ViewHolder,它会为ViewInfoStoreViewHolder对应的记录InfoRecord添加已删除的标记,在真实的布局(非预布局)中,被删除的ViewHolder是不会被使用的,所以说,只有预布局才会记录删除动画

预布局完成,界面的样子:

预布局

可以看到,第一次布局完了以后,需要删除的ViewHolder和自动填充的ViewHolder都被加入了RecyclerView,不过,RecyclerView#DispatchLayoutStep1还没结束,它会调用ViewInfoStore会给新加入的ViewHolder添加对应的InfoRecord

完成这个以后,RecyclerView对于要处理哪些动画就了如指掌了,这个也是预布局的意义。

2. 真实布局

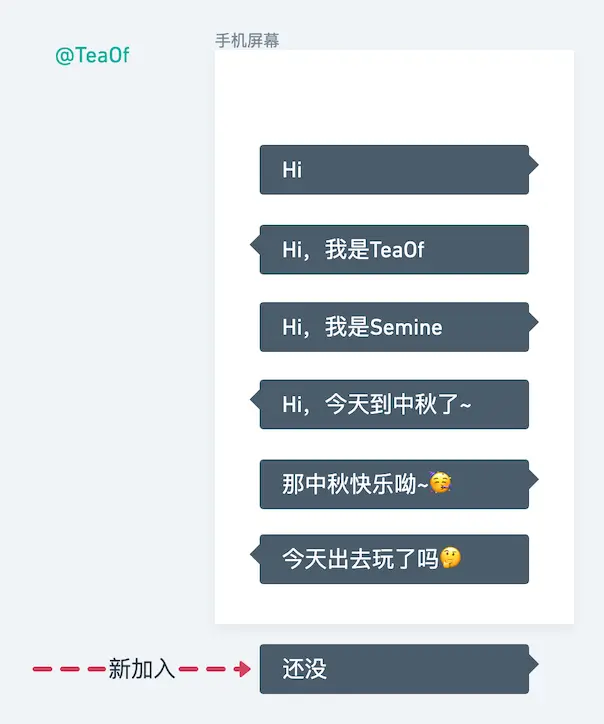

同样不讲具体的代码,第二次布局完成以后,界面变成了:

第二次布局
看到上面的图,你可能会有这样的疑问,为什么要删除的子视图没了?说好不讲代码的,打脸,只能甩出一段缓存Recycler的源码了🧐:

ViewHolder getScrapOrHiddenOrCachedHolderForPosition(int position, Boolean dryRun) {
	final int scrapCount = mAttachedScrap.size();
	// Try first for an exact, non-invalid match from scrap.
	for (int i = 0; i < scrapCount; i++) {
		final ViewHolder holder = mAttachedScrap.get(i);
		if (... && (mState.mInPreLayout || !holder.isRemoved())) {
          	// 在第一级缓存mAttachedScrap中,如果是删除的ViewHolder
          	// 预布局是可以使用的,真实布局不可以使用
			holder.addFlags(ViewHolder.FLAG_RETURNED_FROM_SCRAP);
			return holder;
		}
	}
	//...
	return null;
}

虽然解决了当前的疑问,你可能还会有另外一个疑问,**没有了被删除的子视图,删除动画还怎么执行呢?**我们还是先看看接下来的过程吧。

3. 执行动画

之前我们记录了那么多ViewHolder中子视图的信息,现在到了使用的时候了:

private void dispatchLayoutStep3() {
	// ...
	if (mState.mRunSimpleAnimations) {
		// Step 3: Find out where things are now, and process change animations.
      	// 找到当前的ViewHolder,执行需要执行的动画
		for (int i = mChildHelper.getChildCount() - 1; i >= 0; i--) {
			ViewHolder holder = getChildViewHolderint(mChildHelper.getChildAt(i));
			long key = getChangedHolderKey(holder);
			final ItemHolderInfo animationInfo = mItemAnimator
			                        .recordPostLayoutInformation(mState, holder);
			ViewHolder oldChangeViewHolder = mViewInfoStore.getFromOldChangeHolders(key);
			if (oldChangeViewHolder != null && !oldChangeViewHolder.shouldIgnore()) {
				// ...
				if (oldDisappearing && oldChangeViewHolder == holder) {
					// run disappear animation instead of change
					mViewInfoStore.addToPostLayout(holder, animationInfo);
				} else {
					// ...
					mViewInfoStore.addToPostLayout(holder, animationInfo);
					ItemHolderInfo postInfo = mViewInfoStore.popFromPostLayout(holder);
					// ...
				}
			} else {
				mViewInfoStore.addToPostLayout(holder, animationInfo);
			}
		}
		// Step 4: Process view info lists and trigger animations
      	// 执行动画
		mViewInfoStore.process(mViewInfoProcessCallback);
	}
  	// 重置一些跟动画有关的类
	// ...
	mState.mRunSimpleAnimations = false;
	mState.mRunPredictiveAnimations = false;
	// ...
	mViewInfoStore.clear();
}

这个函数的上半部分主要的目的是为了给ViewInfoStore里的ViewHolder相关的InfoRecord添加Post标签,下半部分mViewInfoStore.process(mViewInfoProcessCallback)则是我们的核心功能 - 动画执行,我们重点看一下这个方法:

void process(ProcessCallback callback) {
	for (int index = mLayoutHolderMap.size() - 1; index >= 0; index--) {
		final ViewHolder viewHolder = mLayoutHolderMap.keyAt(index);
		final InfoRecord record = mLayoutHolderMap.removeAt(index);
      	// 根据不同的Flag执行不同的动画
		if ((record.flags & FLAG_APPEAR_AND_DISAPPEAR) == FLAG_APPEAR_AND_DISAPPEAR) {
			callback.unused(viewHolder);
		} else if ((record.flags & FLAG_DISAPPEARED) != 0) {
			// Set as "disappeared" by the LayoutManager (addDisappearingView)
			if (record.preInfo == null) {
				callback.unused(viewHolder);
			} else {
				callback.processDisappeared(viewHolder, record.preInfo, record.postInfo);
			}
		} else if ((record.flags & FLAG_APPEAR_PRE_AND_POST) == FLAG_APPEAR_PRE_AND_POST) {
			// Appeared in the layout but not in the adapter (e.g. entered the viewport)
			callback.processAppeared(viewHolder, record.preInfo, record.postInfo);
		} else if ((record.flags & FLAG_PRE_AND_POST) == FLAG_PRE_AND_POST) {
			// Persistent in both passes. Animate persistence
			callback.processPersistent(viewHolder, record.preInfo, record.postInfo);
		} else if ((record.flags & FLAG_PRE) != 0) {
			// Was in pre-layout, never been added to post layout
			callback.processDisappeared(viewHolder, record.preInfo, null);
		} else if ((record.flags & FLAG_POST) != 0) {
			// Was not in pre-layout, been added to post layout
			callback.processAppeared(viewHolder, record.preInfo, record.postInfo);
		} else if ((record.flags & FLAG_APPEAR) != 0) {
			// Scrap view. RecyclerView will handle removing/recycling this.
		} else if (DEBUG) {
			throw new IllegalStateException("record without any reasonable flag combination:/");
		}
		InfoRecord.recycle(record);
	}
}

// 回调接口
interface ProcessCallback {
	void processDisappeared(ViewHolder viewHolder, @NonNull ItemHolderInfo preInfo,
	                @Nullable ItemHolderInfo postInfo);
	void processAppeared(ViewHolder viewHolder, @Nullable ItemHolderInfo preInfo,
	                ItemHolderInfo postInfo);
	void processPersistent(ViewHolder viewHolder, @NonNull ItemHolderInfo preInfo,
	                @NonNull ItemHolderInfo postInfo);
	void unused(ViewHolder holder);
}

ViewInfoStore#process这个关键方法中,遍历mLayoutHolderMap获取ViewHolder绑定的InfoRecord,根据不同flagInfoRecord,回调不同的方法,进而处理不同的动画,回调接口的实现在RecyclerView中:

/**
 * The callback to convert view info diffs into animations.
 */
private final ViewInfoStore.ProcessCallback mViewInfoProcessCallback =
            new ViewInfoStore.ProcessCallback() {
  	@Override
	public void processDisappeared(ViewHolder viewHolder, @NonNull ItemHolderInfo info,
	                        @Nullable ItemHolderInfo postInfo) {
      	// 先移除缓存中的ViewHolder
		mRecycler.unscrapView(viewHolder);
		animateDisappearance(viewHolder, info, postInfo);
	}

  	@Override
	public void processAppeared(ViewHolder viewHolder,
	                        ItemHolderInfo preInfo, ItemHolderInfo info) {
      	// 出现的动画
		animateAppearance(viewHolder, preInfo, info);
	}

  	@Override
	public void processPersistent(ViewHolder viewHolder,
	                        @NonNull ItemHolderInfo preInfo, @NonNull ItemHolderInfo postInfo) {
		viewHolder.setIsRecyclable(false);
		if (mDataSetHasChangedAfterLayout) {
			if (mItemAnimator.animateChange(viewHolder, viewHolder, preInfo,
			                                postInfo)) {
				postAnimationRunner();
			}
		} else if (mItemAnimator.animatePersistence(viewHolder, preInfo, postInfo)) {
			postAnimationRunner();
		}
	}

  	@Override
	public void unused(ViewHolder viewHolder) {
		mLayout.removeAndRecycleView(viewHolder.itemView, mRecycler);
	}
};

如果你注意到删除方法,你的疑问就更大了,删除的子视图都没了,还执行毛线删除动画?那我就得告诉你了:虽然当前RecyclerView没有需要删除的子视图,但是当前的ViewInfoStoreViewHolder啊,所以在执行删除动画前会将ViewHolder中的子视图重新添加到RecyclerView里面,这里看一下上面的processDisappeared方法调用的RecyclerView#animateDisappearance方法,来看看是不是这样的:

void animateDisappearance(@NonNull ViewHolder holder,
            @NonNull ItemHolderInfo preLayoutInfo, @Nullable ItemHolderInfo postLayoutInfo) {
	// 将子视图重新加入到界面
	addAnimatingView(holder);
	holder.setIsRecyclable(false);
	// mItemAnimator执行删除动画
	if (mItemAnimator.animateDisappearance(holder, preLayoutInfo, postLayoutInfo)) {
		postAnimationRunner();
	}
}

/**
 * 将删除的子视图重新添加进界面
 */
private void addAnimatingView(ViewHolder viewHolder) {
	final View view = viewHolder.itemView;
	final Boolean alreadyParented = view.getParent() == this;
	mRecycler.unscrapView(getChildViewHolder(view));
	if (viewHolder.isTmpDetached()) {
		// 重新attach回界面
		mChildHelper.attachViewToParent(view, -1, view.getLayoutParams(), true);
	} else if (!alreadyParented) {
  		// 添加视图
		mChildHelper.addView(view, true);
	} else {
		mChildHelper.hide(view);
	}
}

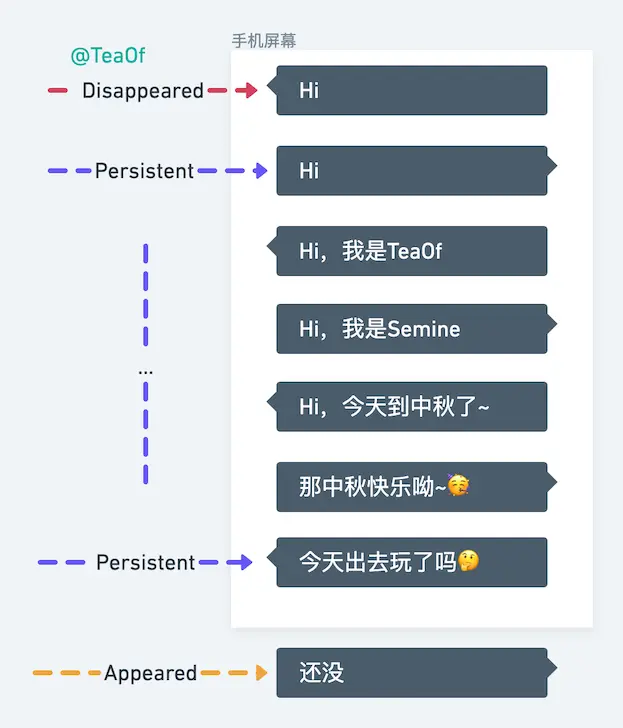

一图了解当前界面ViewHolder的状态和需要执行的动画:

执行动画类型
如上面代码块中所看到的,删除子视图的动画实际的执行者是mItemAnimator,其他动画也是如此。

4. DefaultItemAnimator机制

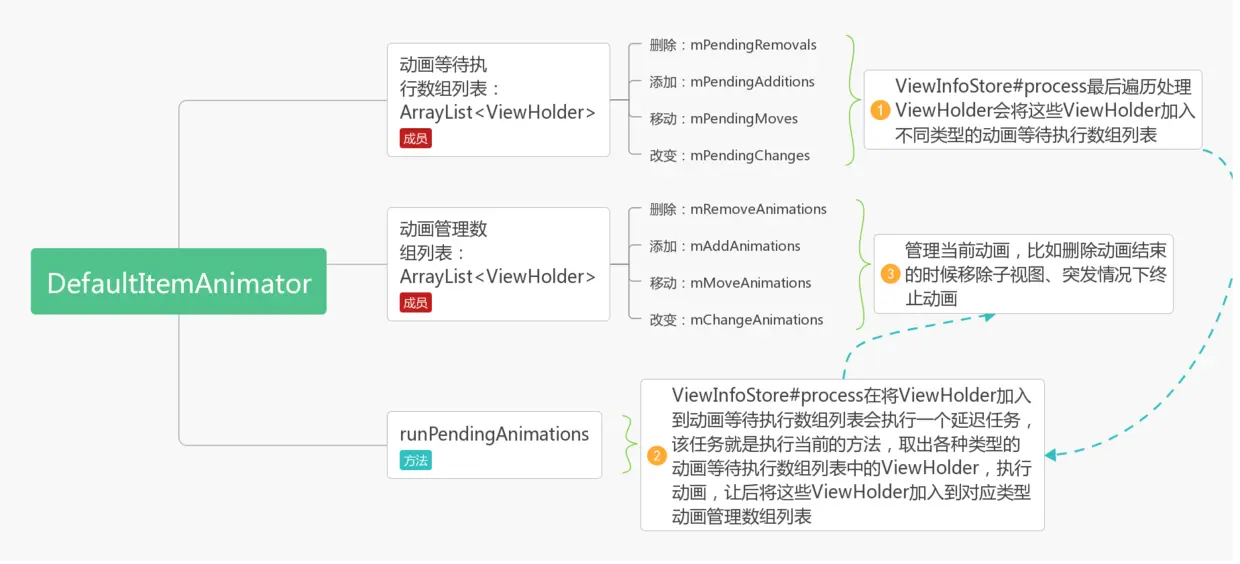

ItemAnimator是一个抽象类,所以一些方法需要具体的类实现,在没有指定具体的ItemAnimator情况下,系统使用了默认的DefaultItemAnimator。一图简单了解DefaultItemAnimator机制:

DefaultItemAnimator
除了DefaultItemAnimator,你还可以自定义一个ItemAnimator,主要实现增、删、更新和移动等一些方法,本文就不再深入了,感兴趣的同学可以自行研究。

DefaultItemAnimator的删除动画中,会对被删除的子视图执行透明度1-0的动画,动画结束后,会删除子视图和回收ViewHolder,位移动画没有放在透明度动画结束后调用,而是使用时间为透明度动画执行时间的延迟,所以看上去就像子视图被删除后下面的子视图才开始网上位移的。

动画执行完毕以后,图片就变成了:

删除完成

以上就是RecyclerView删除部分的AdapterItemAnimator的调用原理,其他方法同学们可以自行分析~

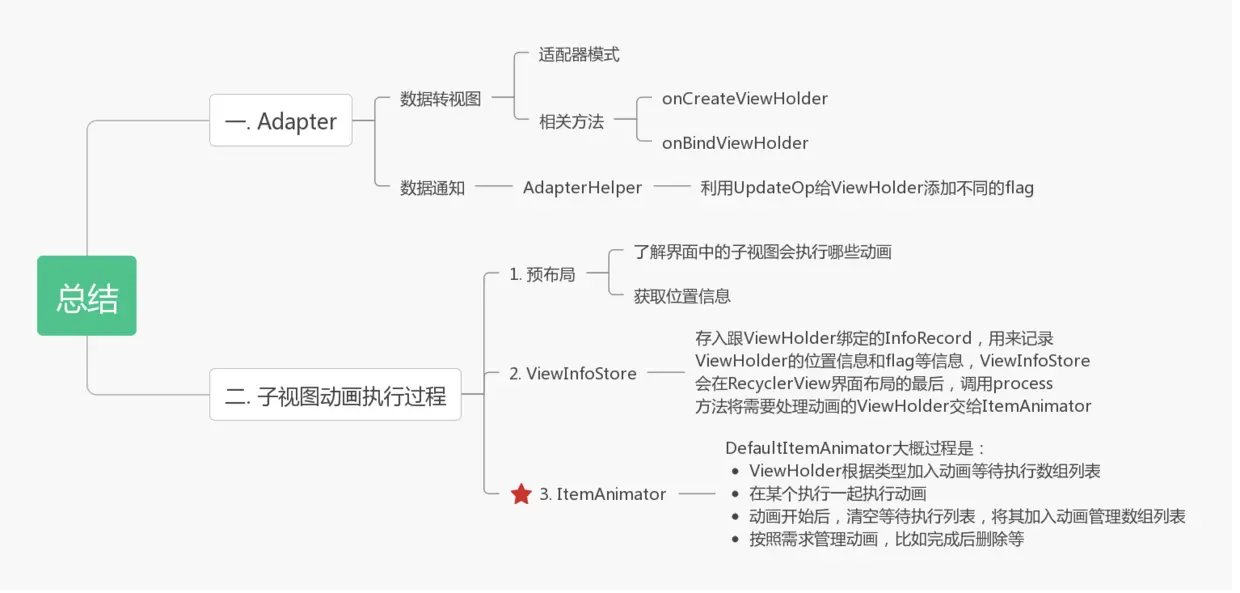

三、总结

总结
还是那句话,没有一遍调试解决不了源码阅读,如果有,那就是两遍😜~,抽丝剥茧RecyclerView源码分析到此就结束了。

如果你想继续了解RecyclcerView:

第一篇:《抽丝剥茧RecyclerView - 化整为零》
第二篇:《抽丝剥茧RecyclerView - LayoutManager》

特别分享篇:

《这么用GridLayoutManager,你可能还真没尝试过》
