Androdi热修复之路 —— 理解Multidex 分包原理

1、使用

使用配置

在build.gradle中添加支持Multidex

defaultConfig{
  multiDexEnabled true
}

添加Multidex依赖

implementation 'com.android.support:multidex:1.0.3'

在Application中初始化Multidex

MultiDex.install(this);

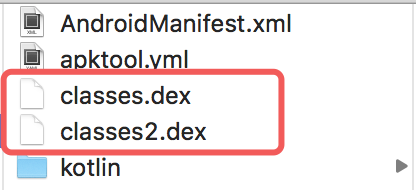

反编译打包后的APK查看生成的Dex中的类

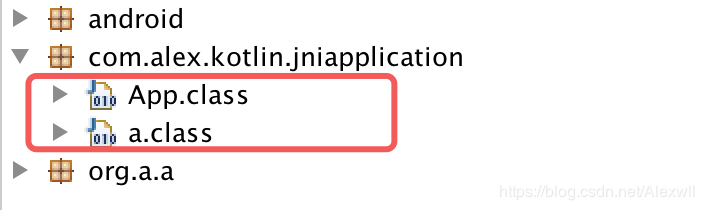

此时主classes.dex中的类

分包（配置主multiDex中的类）

在app目录下，创建MultiDex的配置文件multidex-config.txt
在配置文件中声明主Dex中的类

com/alex/kotlin/jniapplication/MainActivity.class
com/alex/kotlin/jniapplication/MainActivity2.class

在buildTypes中设置配置文件

 multiDexKeepFile  file('multidex-config.txt')

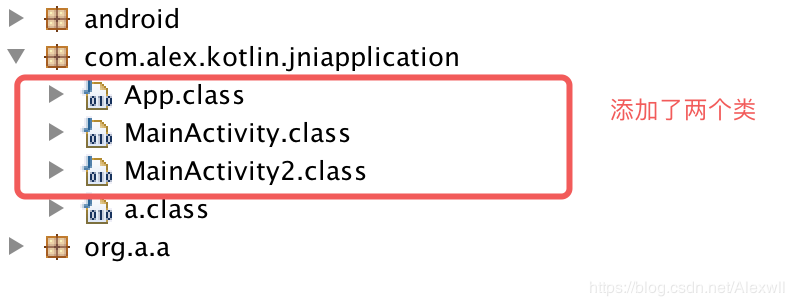

再次打包APK，反编译APK查看此时生成的Dex中的类

2、multiDex源码分析

MultiDex.install(this);

public static void install(Context context) {
    if (IS_VM_MULTIDEX_CAPABLE) {
    } else if (VERSION.SDK_INT < 4) {  //Multidex 最小支持版本SDK_INT 为 4
        throw new RuntimeException("MultiDex installation failed. SDK " + VERSION.SDK_INT + " is unsupported. Min SDK version is " + 4 + ".");
    } else {
        try {
            ApplicationInfo applicationInfo = getApplicationInfo(context); //获取程序的ApplicationInfo
            //分别传入apk安装文件和apk的信息文件
            doInstallation(context, new File(applicationInfo.sourceDir), new File(applicationInfo.dataDir), "secondary-dexes", "", true);
        } catch (Exception var2) {}
    }
}

首先获取程序的ApplicationInfo并创建程序的sourceDir 和 dataDir 文件，调用doInstallation（）加载文件信息，其中sourceDir为程序APK的安装目录，要被加载的dex文件就在此文件夹下，dataDir时解析apk目录下dex文件后的缓存目录，所有的dex为难都会被写入目录下

doInstallation（）

private static void doInstallation(Context mainContext, File sourceApk, File dataDir, String secondaryFolderName, String prefsKeyPrefix, boolean reinstallOnPatchRecoverableException)  {
    synchronized(installedApk) {
        if (!installedApk.contains(sourceApk)) { // 判读次APk是否被加载过，加载过会自动跳过
            installedApk.add(sourceApk); // 静态集合保存被加载的apk
            ClassLoader loader;
            try {
                loader = mainContext.getClassLoader(); //获取系统的ClassLoader实例
            } catch (RuntimeException var25) {}
                clearOldDexDir(mainContext); //清除旧的加载信息

                 //在dataDir文件夹下创建加载dex文件的缓存目录 code_cache/secondary-dexes
                 //如果dataDir创建失败会创建getFilesDir()为缓存目录
                File dexDir = getDexDir(mainContext, dataDir, secondaryFolderName);
                MultiDexExtractor extractor = new MultiDexExtractor(sourceApk, dexDir);
                //创建MultiDexExtractor实例，保存源文件目录和缓存目录
                try {
                    List files = extractor.load(mainContext, prefsKeyPrefix, false); //（1）加载dex文件
                    try {
                        installSecondaryDexes(loader, dexDir, files); //（2）安装dex文件
                    } catch (IOException var26) {
                        files = extractor.load(mainContext, prefsKeyPrefix, true); //出现异常会强制重新加载，参数true
                        installSecondaryDexes(loader, dexDir, files);
                    }
                } finally {
                    try {
                        extractor.close();
                    } catch (IOException var23) {
                        closeException = var23;
                    }
        }
    }
}

总结：

首先根据installedApk判断此APK文件夹是否加载过，如果加载过直接返回，未加载执行加载程序并缓存文件夹
获取系统的ClassLoader实例
在dataDir文件夹下创建code_cache/secondary-dexes缓存目录
创建MultiDexExtractor实例保存apk文件目录和缓存目录
执行MultiDexExtractor.load()加载文件夹下的dex文件
调用installSecondaryDexes（）安装加载的dex文件数组
如果安装出现异常则强制重新加载和安装

load(Context context, String prefsKeyPrefix, boolean forceReload)

List<? extends File> load(Context context, String prefsKeyPrefix, boolean forceReload) throws IOException {
        List files;
        // 判断是否强制重新加载 或 Dex文件是否有改变
        if (!forceReload && !isModified(context, this.sourceApk, this.sourceCrc, prefsKeyPrefix)) {
            try {
                files = this.loadExistingExtractions(context, prefsKeyPrefix);//未强制和未改变的直接从缓存的dex中加载
            } catch (IOException var6) {
                files = this.performExtractions();
                putStoredApkInfo(context, prefsKeyPrefix, getTimeStamp(this.sourceApk), this.sourceCrc, files);
            }
        } else {
            files = this.performExtractions(); //强制重新加载
            putStoredApkInfo(context, prefsKeyPrefix, getTimeStamp(this.sourceApk), this.sourceCrc, files); //缓存信息
        }
        return files;
}

总结：

如果没有强制重新加载、文件存在且没有变化则从缓存的dex中加载
未加载过的执行加载程序并缓存信息
performExtractions（）

private List<MultiDexExtractor.ExtractedDex> performExtractions() throws IOException {
    String extractedFilePrefix = this.sourceApk.getName() + ".classes”; //设置文件名前缀
    this.clearDexDir();
    List<MultiDexExtractor.ExtractedDex> files = new ArrayList();
    ZipFile apk = new ZipFile(this.sourceApk); //将传入的APK文件转换为Zip压缩文件
    try {
        int secondaryNumber = 2; //排除主Dex从第二个dex中开始遍历加载
        for(ZipEntry dexFile = apk.getEntry("classes" + secondaryNumber + ".dex"); dexFile != null; dexFile = apk.getEntry("classes" + secondaryNumber + ".dex")) { //循环获取apk文件夹下的dex文件
            String fileName = extractedFilePrefix + secondaryNumber + ".zip”; //每个dex文件生成对应的zip文件
            //对每个dex文件都创建一个文件extractedFile并保存到集合中
            MultiDexExtractor.ExtractedDex extractedFile = new MultiDexExtractor.ExtractedDex(this.dexDir, fileName);
            files.add(extractedFile);
            int numAttempts = 0; //统计加载次数，默认加载3次，超过3次还不成功则加载失败
            boolean isExtractionSuccessful = false; //标记是否加载成功
            while(numAttempts < 3 && !isExtractionSuccessful) { //循环执行加载
                ++numAttempts;
                extract(apk, dexFile, extractedFile, extractedFilePrefix); //真正执行加载的方法
                try {
                    extractedFile.crc = getZipCrc(extractedFile);  //加载成功
                    isExtractionSuccessful = true;
                } catch (IOException var18) {
                }
            }
            ++secondaryNumber; //继续加载下一个dex文件
        }
    } finally {
    }
    return files;
}

上述代码执行逻辑：

将传入的APK文件转换为Zip压缩文件，则每个dex文件都是Zip下的子文件
排除主Dex从第二个dex中开始遍历加载，并根据secondaryNumber获取Zip下个每个dex文件，然后在code_cache/secondary-dexes目录下为每个dex创建zip文件
对每个dex文件都创建一个文件extractedFile并保存到集合中
执行extract（）进行文件加载
extract（）：执行文件的写入，将apk中除了主dex之外的dex文件逐个读取写入到zip文件中

private static void extract(ZipFile apk, ZipEntry dexFile, File extractTo, String extractedFilePrefix) throws IOException, FileNotFoundException {
    InputStream in = apk.getInputStream(dexFile); //从dexFile中获取字节流
    ZipOutputStream out = null;
    //在缓存文件夹目录中创建临时文件夹 tmp-***.zip
    File tmp = File.createTempFile("tmp-" + extractedFilePrefix, ".zip", extractTo.getParentFile());
    try {
        out = new ZipOutputStream(new BufferedOutputStream(new FileOutputStream(tmp))); //创建ZipOutputStream输出流
        try {
            ZipEntry classesDex = new ZipEntry("classes.dex");
            classesDex.setTime(dexFile.getTime());
            out.putNextEntry(classesDex); //设置Zip文件
            byte[] buffer = new byte[16384];  //读取dexFile中的字节流写入临时文件tem中保存在缓存文件夹下
            for(int length = in.read(buffer); length != -1; length = in.read(buffer)) {
                out.write(buffer, 0, length); //将数据写入名为classes.dex的Zip文件
            }
            out.closeEntry();
        } finally {
            out.close();
        }
    } finally {
        closeQuietly(in);
        tmp.delete();
    }
}

installSecondaryDexes（）：执行dex文件的记载，在方法中会根据系统的版本进行区分

private static void installSecondaryDexes(ClassLoader loader, File dexDir, List<? extends File> files){
    if (!files.isEmpty()) { //文件是否为null
        if (VERSION.SDK_INT >= 19) {
            MultiDex.V19.install(loader, files, dexDir);  // 根据SDK不同执行不同的install逻辑，从缓存文件中加载
        } else if (VERSION.SDK_INT >= 14) {
            MultiDex.V14.install(loader, files);
        } else {
            MultiDex.V4.install(loader, files);
        }
    }
}

install(ClassLoader loader, List<? extends File> additionalClassPathEntries, File optimizedDirectory)

static void install(ClassLoader loader, List<? extends File> additionalClassPathEntries, File optimizedDirectory)  {
    Field pathListField = MultiDex.findField(loader, "pathList”); //反射调用ClassLoader的pathList
    Object dexPathList = pathListField.get(loader);
    ArrayList<IOException> suppressedExceptions = new ArrayList();
    //将取出的zip文件包装成Element对象并扩招dexElements
    MultiDex.expandFieldArray(dexPathList, "dexElements", makeDexElements(dexPathList, new ArrayList(additionalClassPathEntries), optimizedDirectory, suppressedExceptions));
}

private static Object[] makeDexElements(Object dexPathList, ArrayList<File> files, File optimizedDirectory, ArrayList<IOException> suppressedExceptions)  {
     //调用dexPathList中的makeDexElements方法传入文件集合，解析zip文件集合中的dex文件保存为Elements
    Method makeDexElements = MultiDex.findMethod(dexPathList, "makeDexElements", ArrayList.class, File.class, ArrayList.class);
    //执行方法
    return (Object[])((Object[])makeDexElements.invoke(dexPathList, files, optimizedDirectory, suppressedExceptions));
}

上面主要是使用ClassLoader加载文件，关于ClassLoader不熟悉的点击Android热修复之路（一）——ClassLoader查看，上述代码的执行逻辑：

反射获取ClassLoader的pathList
调用dexPathList中的makeDexElements方法传入文件集合，解析zip文件集合中的dex文件保存为Elements
将取出的zip文件包装成Element对象扩展设置给ClassLoader的pathList

关于MutilDex的加载原理就到此结束了，简单来说就是将所有的dex都加载在Element数组中，然后扩展只ClassLoader的pathList中，在ClassLoader查找类时就可以找到了；
