本篇记录一下对OpenGL中坐标系的理解
抛出问题
我们平时玩过的3D游戏，一些人物模型、物体模型等都是以3D的效果呈现在玩家面前，而计算机或手机屏幕实际上是2D的坐标系，那么底层是如何让2D的坐标系呈现出3D的效果呢？这就是我们接下来要探索的。
3D图形学下的坐标系
在3D图形学中常用的坐标系有以下4种

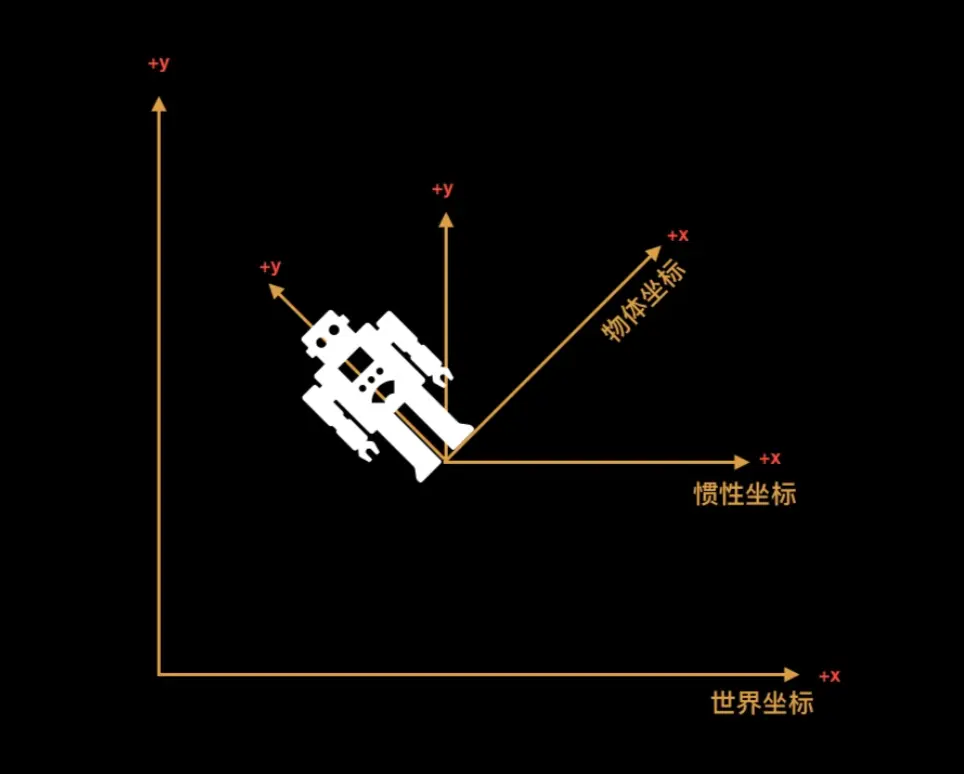

- 世界坐标系 是绝对坐标系，所有物体的坐标点都可以以该坐标系为原点确定其位置。
- 物体坐标系 每个物体都有自己独立的坐标系，为什么要有物体坐标系呢？假设在空间坐标系中有一个长方体，此时想把长方体向左旋转一下，在长方体的物体坐标系操作远比直接在世界坐标系中操作来的简单；而如果想把长方体向左平移一下，则在世界坐标系上操作简单一些，在世界坐标系中操作，针对的是长方体的坐标系。
- 惯性坐标系 惯性坐标系和物体坐标系有相同的原点，但它的坐标轴平行于世界坐标系，为什么会有惯性坐标系呢？因为从物体坐标系到惯性坐标系只需要旋转，从惯性坐标系到世界坐标系只需要平移。
- 摄像机坐标系

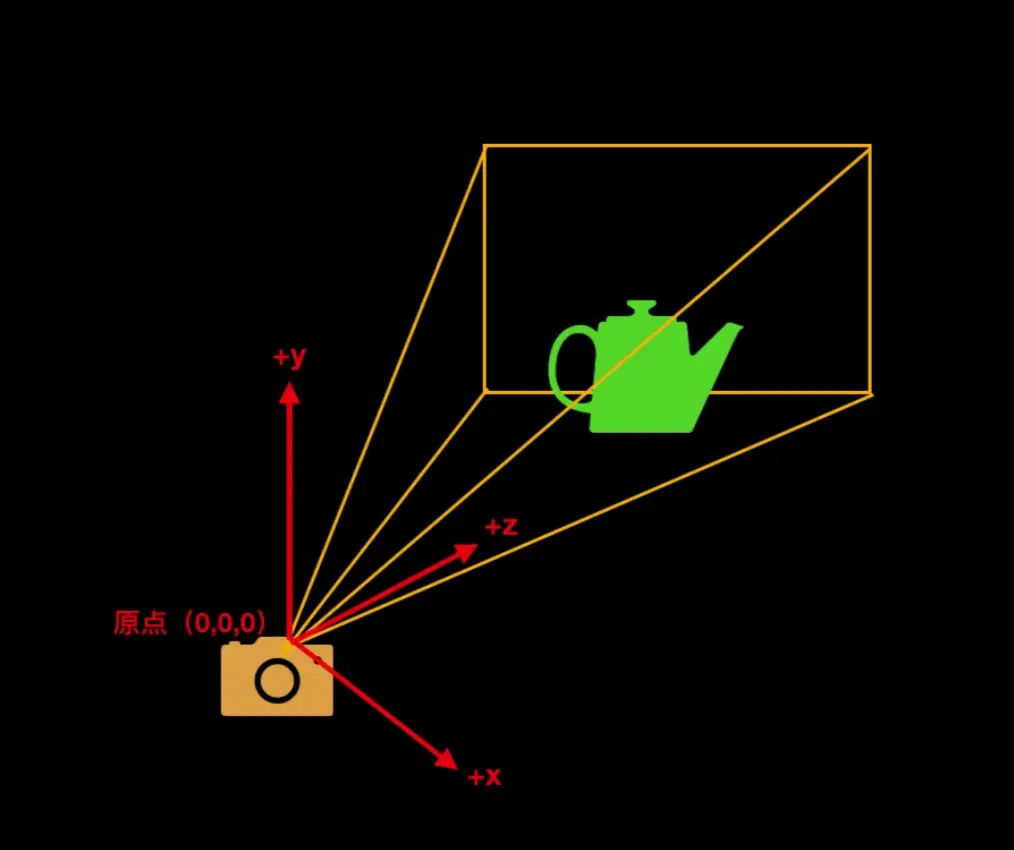

从本意上理解，就是从三维空间的任意方位看物体时，以视觉为原点的坐标系，如图所示
OpenGL下坐标系的变换过程
这些不同的坐标系需要经过转换有以下几个原因
1、OpenGL 希望每次顶点着色后，我们的可见顶点都为标准化设备坐标（Normalized Device Coordinate,NDC）。也就是说每个顶点的x，y，z都应该在−1到1之间，超出这个范围的顶点将是不可见的。
2、OpenGL最终渲染的屏幕是2D的，我们为了逻辑和运算方便，物体描述通常是在3D立体空间中的。
3、OpenGL是右手坐标系，而标准化设备坐标系是左手坐标系。
我们在作图时会给图形设定坐标，这些坐标就是顶点数据，它会通过顶点着色器变换为标准化坐标系下的坐标，再通过光栅化转换为屏幕可以识别的二维坐标和像素。

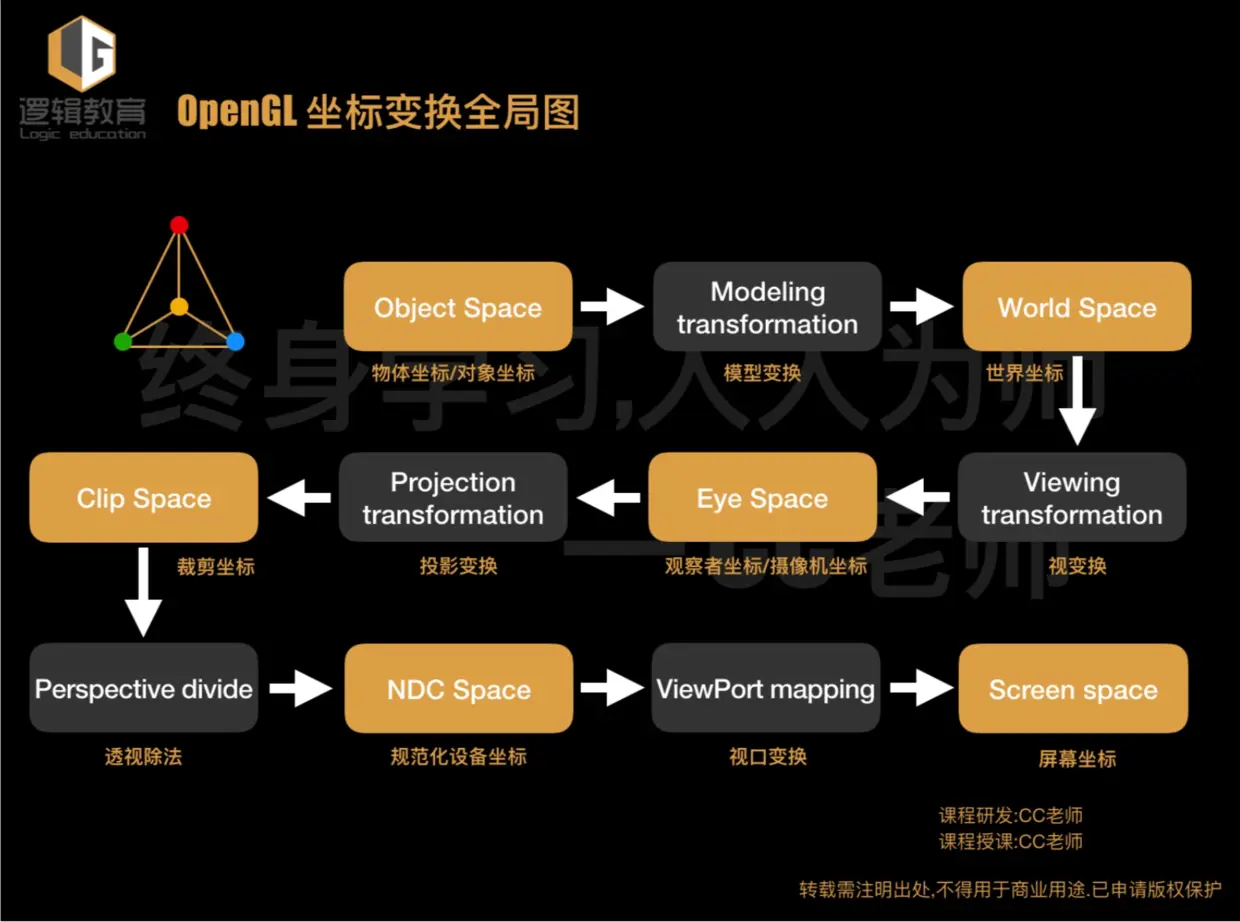

坐标变换全局图
坐标系的变换过程是这样的，首先从物体坐标经过模型变换变成世界坐标，世界坐标经过视变换变成摄像机坐标，摄像机坐标经过投影变换变成裁剪坐标，裁剪坐标->（透视除法）->规范化坐标->（视口变换）->屏幕坐标。 上述过程就是物体坐标的变换过程 如图所示
OpenGL只定义了上图中的后三个坐标系（裁剪坐标、规范化设备坐标、屏幕坐标），前三个坐标系（物体坐标、世界坐标、摄像机坐标）是为了用户方便而自定义的坐标系。
模型变换、视变换、投影变换为重点，它们需要用户自己通过矩阵变换达到目的，这三步要在顶点着色器中完成。
透视除法、视口变换是OpenGL自带的，无需用户操心，它们是在顶点着色器处理后的阶段完成的。
未完待续。。。
