地图 SDK 系列教程-在地图上展示指定区域

1,586 阅读4分钟

在使用腾讯 iOS 地图 SDK 的过程中,经常会遇到需要地图展示指定区域的场景,相信大家也会遇到类似的情况,地图 SDK 提供了许多与之相关的接口,本篇文章将对这些接口进行整合,并提供示例代码来实现多个场景下展示指定区域的需求。

需要注意,本篇文章适用于地图未发生旋转与俯仰角的场景。

下载腾讯 iOS 地图 SDK 请前往:iOS 地图 SDK

指定区域包含单个坐标点

在地图上显示某个固定的坐标点是地图 SDK 最为基础的功能之一。

举例来说,我们根据 SDK 的检索功能得到了天坛公园的坐标 (39.881190,116.410490),接下来,我们可以通过设置地图的中心点 centerCoordinate 来让地图显示这个坐标,同时我们还可以设置 zoomLevel 来指定缩放级别:

// 设置中心点
self.mapView.centerCoordinate = CLLocationCoordinate2DMake(39.881190,116.410490);

// 设置缩放级别
self.mapView.zoomLevel = 15;

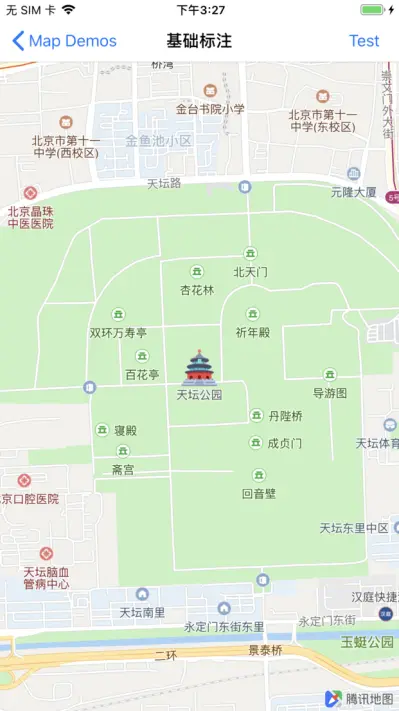

显示效果如下:

如果想展示墨卡托坐标点 QMapPoint 则需要先通过方法 QCoordinateForMapPoint(QMapPoint mapPoint) 将墨卡托坐标转换为经纬度再进行设置。

指定区域包含多个坐标点

现在,假如我们想把天坛公园的搜索结果都显示在地图上,应该如何实现呢?

首先,我们通过检索功能搜索天坛公园,取搜索结果的前九个坐标点,接下来,应该使我们的地图视野包含这九个坐标点,地图 SDK 提供了方法 QBoundingCoordinateRegionWithCoordinates(CLLocationCoordinate2D *coordinates, NSUInteger count) 来计算多个经纬度坐标点的最小外接矩形 QCoordinateRegion 在得到了外接矩形之后,我们可以直接设置地图的 region 来使其显示我们想要的区域,完整代码如下:

CLLocationCoordinate2D coordinates[9];

// 天坛公园检索结果坐标
coordinates[0] = CLLocationCoordinate2DMake(39.881190,116.410490);
coordinates[1] = CLLocationCoordinate2DMake(39.883247,116.400063);
coordinates[2] = CLLocationCoordinate2DMake(39.883710,116.412900);
coordinates[3] = CLLocationCoordinate2DMake(39.883654,116.412863);
coordinates[4] = CLLocationCoordinate2DMake(39.883320,116.400040);
coordinates[5] = CLLocationCoordinate2DMake(39.876980,116.413190);
coordinates[6] = CLLocationCoordinate2DMake(39.878160,116.413140);
coordinates[7] = CLLocationCoordinate2DMake(39.878980,116.407080);
coordinates[8] = CLLocationCoordinate2DMake(39.878560,116.413160);

// 计算区域外接矩形
QCoordinateRegion region = QBoundingCoordinateRegionWithCoordinates(coordinates, 9);

// 设置区域
self.mapView.region = region;

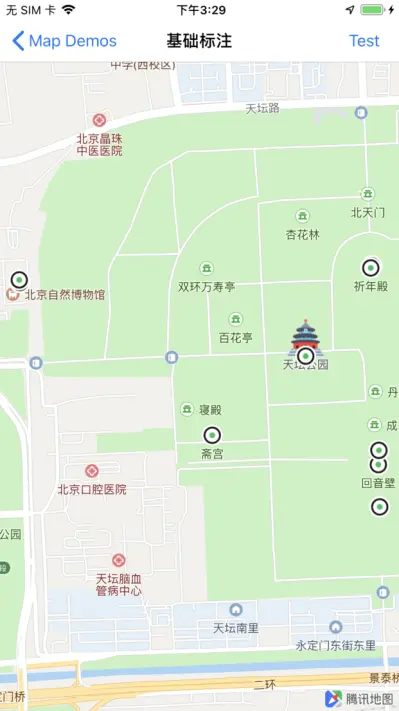

显示效果如下:

指定中心点

如果我们想显示这九个坐标点的同时指定某个坐标点为地图中心点,可以使用方法 QBoundingCoordinateRegionWithCoordinatesAndCenter(CLLocationCoordinate2D *coordinates, NSUInteger count, CLLocationCoordinate2D centerCoordinate) 来计算最小外接矩形,以天坛公园为中心点举例,相关代码如下:

// 中心点坐标
CLLocationCoordinate2D centerCoordinate = CLLocationCoordinate2DMake(39.881190,116.410490);

// 计算以中心点为中心的区域外接矩形
QCoordinateRegion region = QBoundingCoordinateRegionWithCoordinatesAndCenter(coordinates, 9, centerCoordinate);

// 设置区域
self.mapView.region = region;

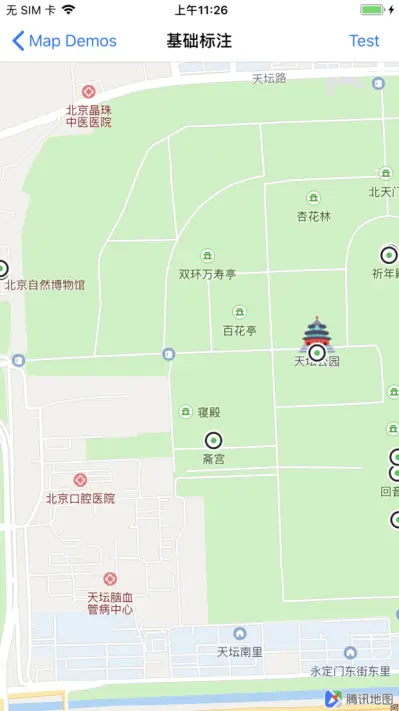

显示效果如下:

嵌入四周边界

如果需要在地图视野四周嵌入一些边界,可以使用方法 - (void)setRegion:(QCoordinateRegion)region edgePadding:(UIEdgeInsets)insets animated:(BOOL)animated 对地图的 region 进行设置,代码如下:

// 计算区域外接矩形
QCoordinateRegion region = QBoundingCoordinateRegionWithCoordinates(coordinates, 9);

// 设置区域与边界
[self.mapView setRegion:region edgePadding:UIEdgeInsetsMake(20, 20, 20, 20) animated:NO];

显示效果如下:

墨卡托坐标点

如果需要展示多个墨卡托坐标点,可以使用地图 SDK 提供的与上述方法对应的 QBoundingMapRectWithPoints(QMapPoint *points, NSUInteger count)- (void)setVisibleMapRect:(QMapRect)mapRect edgePadding:(UIEdgeInsets)insets animated:(BOOL)animated 等方法。

折线与覆盖物

当我们想在地图中展示路线或者覆盖物时,即地图 SDK 中的 QPolyline QPolygonQCircle,我们可以直接获得他们的属性 boundingMapRect 再进行设置即可。

指定区域包含多个标注

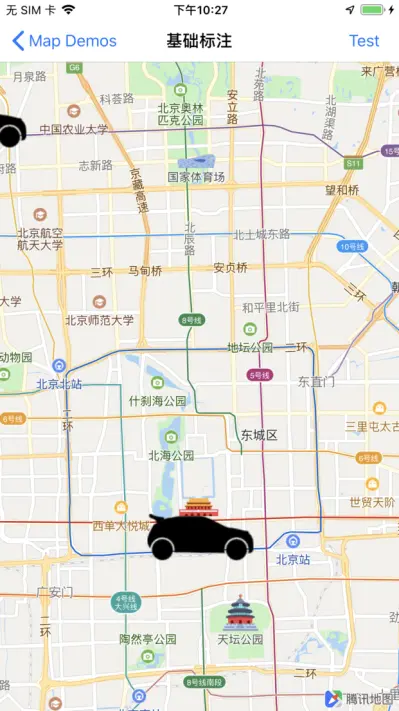

在很多场景下,我们需要在地图上添加标注点 (Annotation) 并且自定义这些标注的 Image,如下所示:

我们可以通过下面的代码来使这些标注刚好显示在地图视野内:

// 计算包含 Annotation 与 MapRect 的外接矩形
QMapRect rect = [self.mapView mapRectThatFits:QMapRectNull containsCalloutView:NO annotations:self.annotations edgePadding:UIEdgeInsetsZero];

// 设置区域
self.mapView.visibleMapRect = rect;

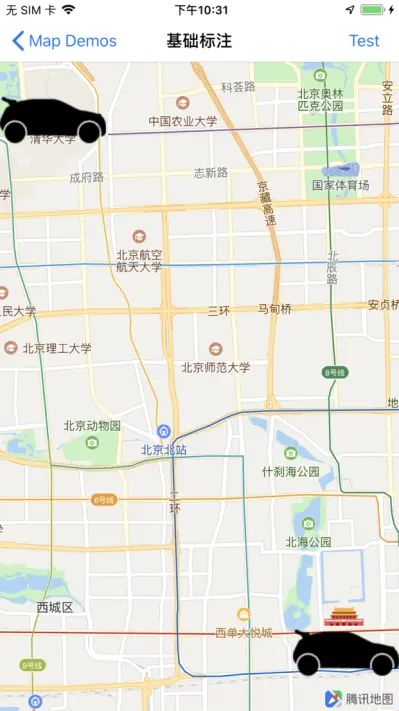

显示效果如下:

当标注显示 Callout View 时,我们可以通过传入参数 bContainsCalloutView 为 YES 来将 Callout View 包含在地图视野内,显示效果如下:

有时我们需要指定区域同时包含当前的屏幕视野以及所有的标注,我们可以通过传入第一个参数 mapRectself.mapView.visibleMapRect 来达到我们想要的效果。

限制展示指定的区域

当我们需要限制地图视野,使其只显示我们指定的区域时,以故宫举例,可以通过如下的代码进行设置:

CLLocationCoordinate2D coordinates[4];

// 故宫范围矩形的四个顶点的经纬度坐标
coordinates[0] = CLLocationCoordinate2DMake(39.922878,116.391547);
coordinates[1] = CLLocationCoordinate2DMake(39.912917,116.392100);
coordinates[2] = CLLocationCoordinate2DMake(39.913312,116.402507);
coordinates[3] = CLLocationCoordinate2DMake(39.923277,116.402024);

// 计算区域外接矩形
QCoordinateRegion region = QBoundingCoordinateRegionWithCoordinates(coordinates, 4);

// 计算平面投影矩形
QMapRect rect = QMapRectForCoordinateRegion(region);

// 限制展示区域
[self.mapView setLimitMapRect:rect mode:QMapLimitRectFitWidth];

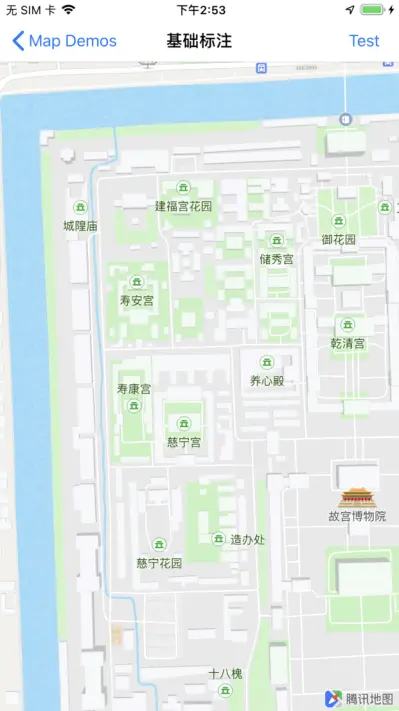

显示效果如下:
