妈妈再也不用担心我用不好ECharts了

妈妈再也不用担心我用不好ECharts了

导读


相信绝大多数从事前端开发工作的人来说,一定不会对ECharts感到陌生,ECharts其实就是一个图表库,实现数据的可视化开发,这里引用一下官网对Echart的描述:

ECharts,一个使用 JavaScript 实现的开源可视化库,可以流畅的运行在 PC 和移动设备上,兼容当前绝大部分浏览器(IE8/9/10/11,Chrome,Firefox,Safari等),底层依赖矢量图形库 ZRender,提供直观,交互丰富,可高度个性化定制的数据可视化图表。


ECharts 提供了常规的折线图柱状图散点图饼图K线图,用于统计的盒形图,用于地理数据可视化的地图热力图线图,用于关系数据可视化的关系图、treemap旭日图,多维数据可视化的平行坐标,还有用于 BI 的漏斗图仪表盘,并且支持图与图之间的混搭。

可以说ECharts提供的功能大大满足了我们在开发中的需要,最近在公司我也是负责前端可视化展示的部分,同样选择基于ECharts来进行开发,所以想写一篇文章来为那些没有听说过ECharts或者只是听说过、没有使用过ECharts的小伙伴提供一个基础教程。文笔不好,大家多多见谅。


引入ECharts

ECharts的引入方式主要分为以下几种:

1.从官网下载界面选择你需要的版本下载,根据开发者功能和体积上的需求,我们提供了不同打包的下载,如果你在体积上没有要求,可以直接下载完整版本。开发环境建议下载源代码版本,包含了常见的错误提示和警告。
复制代码

2.通过 npm 获取 echarts,npm install echarts --save
复制代码

3.cdn 引入,你可以在 cdnjs,npmcdn 或者国内的 bootcdn 上找到 ECharts 的最新版本。
复制代码

绘制一个简单的图表

首先我们新建一个HTML文件,为ECharts准备一个具备宽高的DOM


<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <!-- 引入 ECharts 文件 -->
    <script src="echarts.min.js"></script>
</head>
<body>
    <!-- 为 ECharts 准备一个具备大小(宽高)的 DOM -->
    <div id="main" style="width: 600px;height:400px;"></div>
</body>
</html>

复制代码

然后就可以通过 echarts.init 方法初始化一个 echarts 实例并通过 setOption 方法生成一个简单的柱状图,下面是完整代码。


<!DOCTYPE html>
<html>
<head>
    <meta charset="utf-8">
    <!-- 引入 ECharts 文件 -->
    <script src="echarts.min.js"></script>
</head>
<body>
    <!-- 为ECharts准备一个具备大小(宽高)的Dom -->
    <div id="main" style="width: 600px;height:400px;"></div>
    <script type="text/javascript">
        // 基于准备好的dom,初始化echarts实例
        var myChart = echarts.init(document.getElementById('main'));

        // 指定图表的配置项和数据
        var option = {
            title: {
                text: 'ECharts 入门示例'
            },
            tooltip: {},
            legend: {
                data:['销量']
            },
            xAxis: {
                data: ["衬衫","羊毛衫","雪纺衫","裤子","高跟鞋","袜子"]
            },
            yAxis: {},
            series: [{
                name: '销量',
                type: 'bar',
                data: [5, 20, 36, 10, 10, 20]
            }]
        };

        // 使用刚指定的配置项和数据显示图表。
        myChart.setOption(option);
    </script>
</body>
</html>

复制代码

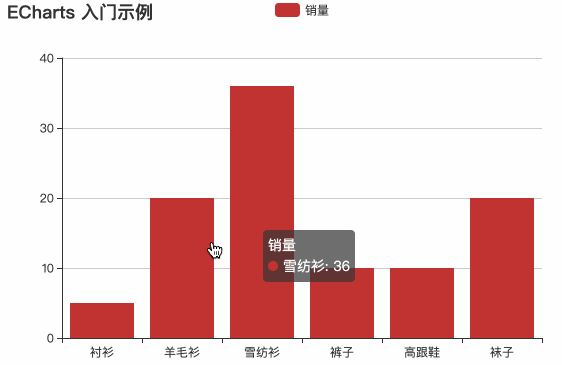

效果如下:


当然这也是最最最最基本的一个配置,实际开发中我们会根据具体的需求去开发,比如我们会对X轴、Y轴,tooptip、legend等一系列组件进行修改,下面我会对开发中经常使用的组件的配置进行一个介绍,帮助大家熟悉一下。


X轴

直角坐标系 grid 中的 x 轴

1.xAxis.show  | boolean

是否显示X轴
复制代码
2.xAxis.name  | string

坐标轴名称
复制代码
3.xAxis.nameLocation  | string

坐标轴名称显示位置
复制代码
4.xAxis.nameTextStyle  | Object

坐标轴名称的文字样式
xAxis.nameTextStyle.color | string 颜色
xAxis.nameTextStyle.fontStyle | string 字体风格
xAxis.nameTextStyle.fontWeight | string 字体粗细
xAxis.nameTextStyle.fontSize | number 字体颜色
xAxis.nameTextStyle.align | string 文字水平对齐方式
xAxis.nameTextStyle.backgroundColor | string,Object 文字块背景色
xAxis.nameTextStyle.borderColor | string 边框颜色
...

复制代码
5.xAxis.inverse  | boolean

是否反转
复制代码
6.xAxis.minInterval  | number
[defaule: 0]
自动计算的坐标轴最小间隔大小,例如可以设置成1保证坐标轴分割刻度显示成整数

复制代码
7.xAxis.axisLine  | Object

坐标轴轴线相关设置

xAxis.axisLine.show | boolean  是否显示轴线
xAxis.axisLine.lineStyle.color | string  设置轴线颜色
xAxis.axisLine.lineStyle.width | number  设置轴线宽度

复制代码
8.xAxis.axisTick  | Object

坐标轴轴线相关设置

xAxis.axisTick.show | boolean  是否显示刻度(就是一个个的小竖线)

复制代码
9.xAxis.axisLabel  | Object

坐标轴轴线相关设置

xAxis.axisLabel.show | boolean  是否显示刻度标签
xAxis.axisLabel.color | string  设置刻度标签颜色

复制代码

下面就是一些简单的配置


xAxis: {
    data: ["衬衫", "羊毛衫", "雪纺衫", "裤子", "高跟鞋", "袜子"],
    // show: false
    name: 'x轴名称',
    axisTick: {
        show: false
    },
    axisLine: {
        lineStyle: {
            color: 'red'
        }
    },
    axisLabel: {
        color: 'green'
    },
    nameTextStyle: {
        fontWeight: 500
    }
}

复制代码

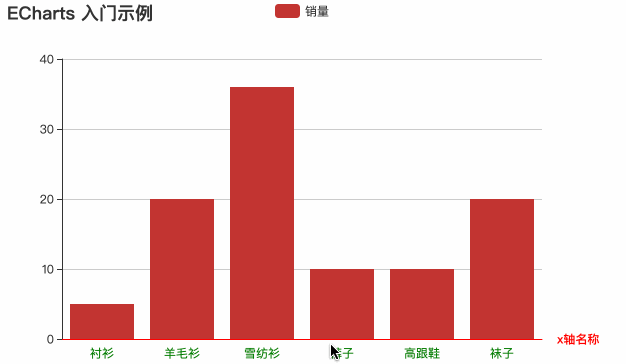

效果如下,当然也可以根据具体的项目需求进行修改。


Y轴

直角坐标系 grid 中的 y 轴

Y轴的配置基本和X轴相差不多,这里就不一一介绍了


yAxis: {
    name: 'y轴名称',
    axisTick: {
        show: false
    },
    axisLine: {
        lineStyle: {
            color: 'red'
        }
    },
    axisLabel: {
        color: 'green'
    },
    nameTextStyle: {
        fontWeight: 500
    },
    // minInterval: 1
}

复制代码

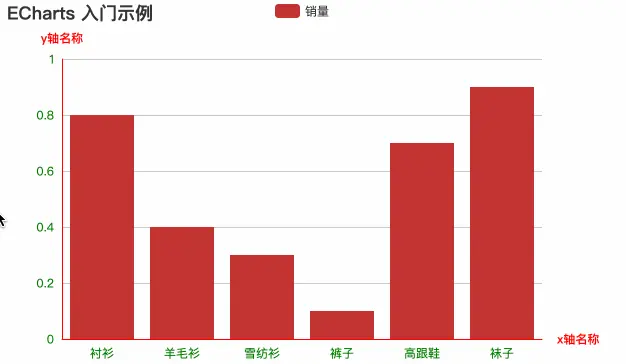

效果如下:

图例组件

图例组件展现了不同系列的标记(symbol),颜色和名字。可以通过点击图例控制哪些系列不显示

1.legend.type  | string

图例的类型。可选值:
'plain':普通图例。缺省就是普通图例。
'scroll':可滚动翻页的图例。当图例数量较多时可以使用。

复制代码
2.legend.show  | boolean

是否显示图例

复制代码
3.legend.width/height  | number

图例的宽/高度

复制代码
4.legend.itemGap  | number

图例之间的间隔

复制代码
5.legend.orient  | string

图例列表的布局朝向

可选:
'horizontal'
'vertical'

复制代码
6.legend.itemWidth/itemHeight number  | number

图例标记的图形宽度/高度

复制代码
6.legend.textStyle  | Object

图例的公用文本样式

复制代码

legend: {
    data: ['图例1', '图例2', '图例3'],
    show: true,
    orient: 'vertical',
    right: 10,
    itemWidth: 20,
    itemHeight: 20,
    textStyle: {
        color: function (params) {
            let colorList = [
                "#5C89FF", "#FFCB48"
            ];
            return colorList[params.dataIndex];
        },
        fontSize: 12
    }
}

复制代码

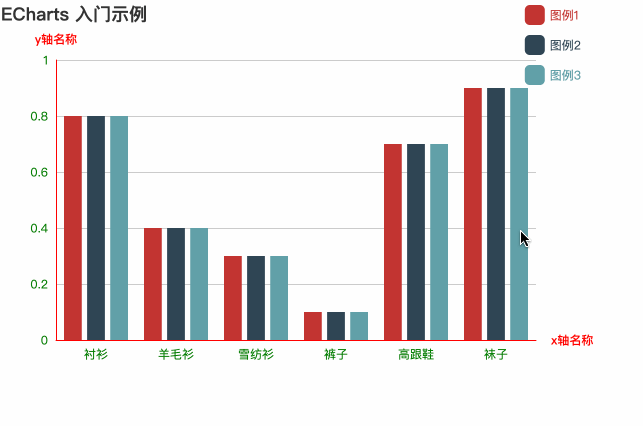

效果如下



tooltip

提示框组件。

1.tooltip.show  | boolean

是否显示提示框

复制代码
2.tooltip.triggerOn  | string

触发方式
提示框触发的条件,可选:
1.'mousemove'
鼠标移动时触发。
2.'click'
鼠标点击时触发。
3.'mousemove|click'
同时鼠标移动和点击时触发。
4.'none'
不在 'mousemove''click' 时触发,用户可以通过 action.tooltip.showTip 和 action.tooltip.hideTip 来手动触发和隐藏。也可以通过 axisPointer.handle 来触发或隐藏。

复制代码
3.tooltip.backgroundColor  | string

提示框浮层的背景颜色。

复制代码
4.tooltip.borderColor  | string

提示框浮层的边框颜色。

复制代码
5.tooltip.borderWidth  | string

提示框浮层的边框宽度。

复制代码
6.tooltip.padding  | number

提示框浮层的内边距。

复制代码
7.tooltip.textStyle  | string

提示框浮层的文本样式。

复制代码

tooltip: {
    backgroundColor: '#000000',
    textStyle: {
        color: 'yellow',
        fontWeight: 500
    },
    formatter: '{a}中类别为{b}的数值为{c}'
}

复制代码

效果如下


grid

直角坐标系内绘图网格


dataZoom

用于区域缩放,从而能自由关注细节的数据信息,或者概览数据整体,或者去除离群点的影响。


title

标题组件,包含主标题和副标题。


Events

在 ECharts 中主要通过 on 方法添加事件处理函数,该文档描述了所有 ECharts 的事件列表。

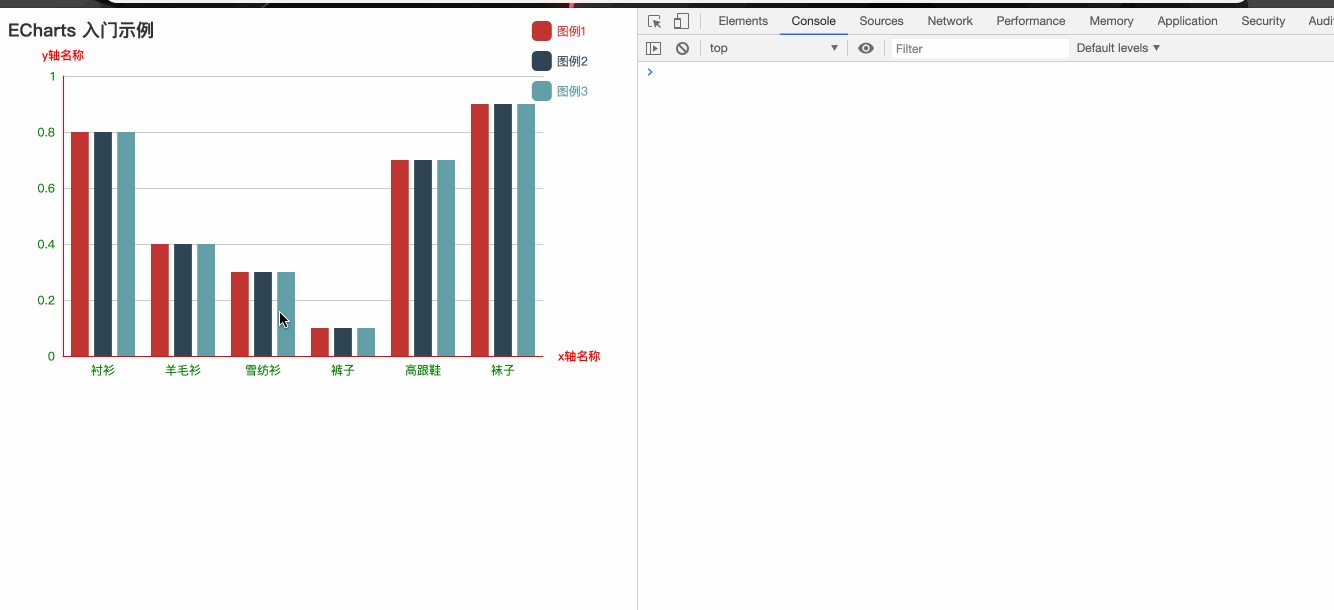

在这里就简单举一个例子,在代码中添加一下代码

this.myChart.on("click", (params) => {
    console.log(params);
});
复制代码

通过这简单的几行代码,我们就可以实现获取点击的图表的属性

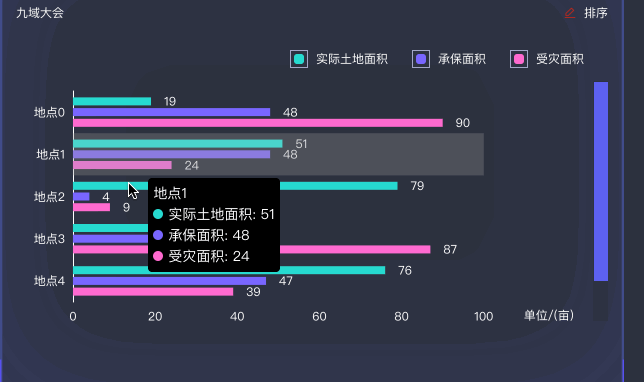

下面给大家看下实际项目中实际使用的一个例子

有兴趣的小伙伴可以尝试去实现一下,其实ECharts的功能还有很多很多,这里说的只不过是一些比较基础的部分,大家可以去官网好好研究一下,没准会发现更加有意思的地方,到时候可以分享给我哦,😀


综上 就是我对于Echarts一点小见解,文中如有错误,欢迎在评论区指正,如果这篇文章帮助到了你,欢迎点赞👍和关注,😀。

小结

希望你阅读本篇文章后可以达到以下几点:


1.了解Echarts到底是什么
2.可以配置一个自己想要的图表组件

复制代码
