不同版本构建产物的差异
写这篇文章的时间为：2019.08.25，当前 Flutter SDK 最新版本为 v1.9.5，其中 stable 最新版本为 v1.7.8+hotfix.4。

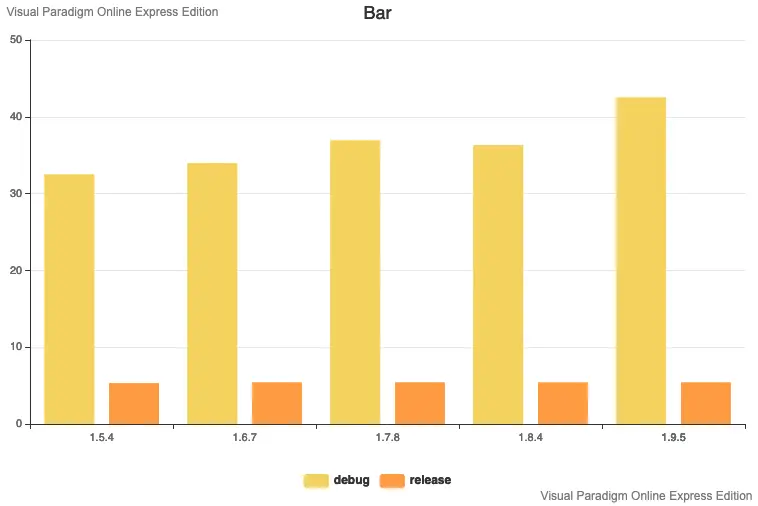

随着版本的更新，Flutter 构建的产物也在调整，以 Android 为例，我们使用默认的 flutter_app 项目来测试，在不修改源码的情况下，使用不同的 SDK 版本来执行打包命令，每个版本都打两个包：debug 和 release。
每个版本生成的 Flutter 产物如下所示，这里不列出 fonts、LICENSE 这些文件：
| 版本 | 类型 | 内容 | 说明 |
|---|---|---|---|
| 1.5.4 | debug | assets/flutter_assets/kernel_blob.bin assets/flutter_assets/isolate_snapshot_data assets/flutter_assets/vm_snapshot_data lib/x86_64/libflutter.so lib/x86/libflutter.so lib/armeabi-v7a/libflutter.so |
|
| 1.5.4 | release | assets/isolate_snapshot_data assets/isolate_snapshot_instr assets/vm_snapshot_data assets/vm_snapshot_instr lib/armeabi-v7a/libflutter.so |
|
| 1.6.7 | debug | 新增了 assets/snapshot_blob.bind.d.fingerprint assets/snapshot_blob.bin.d |
|
| 1.6.7 | release | 无变化 | |
| 1.7.8 | debug | 删除了 assets/snapshot_blob.bind.d.fingerprint assets/snapshot_blob.bin.d 新增了 lib/arm64-v8a/libflutter.so |
|
| 1.7.8 | release | 删除了 assets/isolate_snapshot_data assets/isolate_snapshot_instr assets/vm_snapshot_data assets/vm_snapshot_instr 新增了 lib/armeabi-v7a/libapp.so lib/arm64-v8a/libflutter.so lib/arm64-v8a/libapp.so |
从这个版本开始，release 下不使用 snapshot，同时增加了同时打包 64 位 so 文件 |
| 1.8.4 | debug | 无变化 | |
| 1.8.4 | release | 无变化 | |
| 1.9.5 | debug | 无变化 | |
| 1.9.5 | release | 无变化 |
从上面的表格来看，1.5.x 版本和 1.7.x 版本的变化是比较明显的，主要的变化有两点，第一，1.7.x 版本增加了支持同时编译 32 位和 64 位两种架构，这个在之前一直被诟病，现在官方支持了。第二，release 模式下，不使用 snapshot 文件，而使用 libapp.so。snapshot 是 Dart VM 所支持的一种文件格式，类似 JVM 的 jar 一样，可以运行在虚拟机环境的文件。
除了变化以外，我们还注意到一些不变的文件，比如 debug 模式下，一直存在的 kernel_blob.bin 文件；lib 目录下 libflutter.so 文件；这些文件各自的作用又是什么呢。带着疑问，我们一起看看 Flutter 的构建过程。
Flutter 支持的编译模式
关于编译模式这块主要参考的：
Flutter 是基于 Dart 开发的，所以 Flutter 的构建跟 Dart 是分不开的。所以，我们先讲 Dart。
在将 Dart 之前，我们先了解两种编译模式，JIT 和 AOT：
JIT
JIT(Just In Time) 翻译为 即时编译，指的是在程序运行中，将热点代码编译成机器码，提高运行效率。常见例子有 V8 引擎和 JVM，JIT 可以充分利用解释型语言的优点，动态执行源码，而不用考虑平台差异性。这里需要注意的是，对于 JVM 来说，源码指字节码，而不是 Java 源码。
这里需要区分，JIT 和解释型语言的区别，JIT 是一种编译模式，比如，Java 是编译型语言，但它也可以使用 JIT。
AOT
AOT(Ahead Of Time) 称为 运行前编译，指的是在程序运行之前，已经编译成对应平台的机器码，不需要在运行中解释编译，就可以直接运行。常见例子有 C 和 C++。
虽然，我们会区别 JIT 和 AOT 两种编译模式，但实际上，有很多语言并不是完全使用 JIT 或者 AOT 的，通常它们会混用这两种模式，来达到最大的性能优化。
Dart 支持的编译模式
Dart VM 支持四种编译模式：
-
Script：最常见的 JIT 模式，可以直接在虚拟机中执行 Dart 源码，像解释型语言一样使用。
通过执行
dart xxx.dart就可以运行，写一些临时脚本，非常方便。 -
Kernel Snapshots：JIT 模式，和 Script 模式不同的是，这种模式执行的是 Kernel AST 的二进制数据，这里不包含解析后的类和函数，编译后的代码，所以它们可以在不同的平台之间移植。

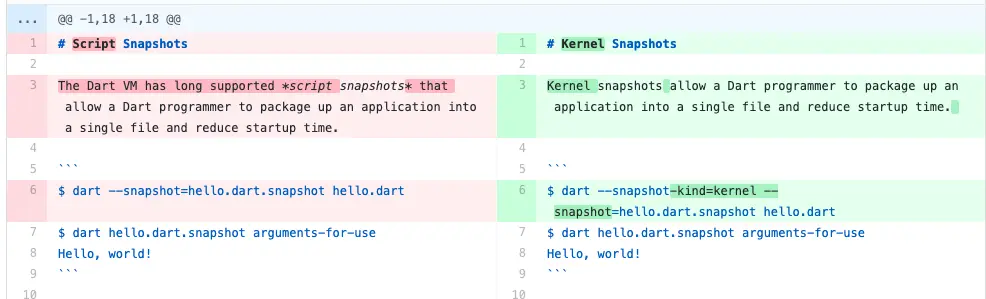

在 Flutter’s Compilation Patterns 这篇文章中，将 Kernel Snapshots 称为 Script Snapshots 也是对的，这应该是之前的叫法，从 dart-lang 的 wiki 中可以看出来：
Dart Kernel 是 Dart 程序中的一种中间语言，更多的资料可阅读 Kernel Documentation。
通过执行
dart --snapshot-kind=kernel --snapshot=xx.snapshot xx.dart生成。 -
JIT Application Snapshots：JIT 模式，这里执行的是已经解析过的类和函数，所以它会运行起来会更快。但是这不是平台无关，它只能针对 32位 或者 64位 架构运行。
通过执行
dart --snapshot-kind=app-jit --snapshot=xx.snapshot xx.dart生成。 -
AOT Application Snapshots：AOT 模式，在这种模式下，Dart 源码会被提前编译成特定平台的二进制文件。
要使用 AOT 模式，需要使用
dart2aot命令， 具体使用为：dart2aot xx.dart xx.dart.aot，然后使用dartaotruntime命令执行。

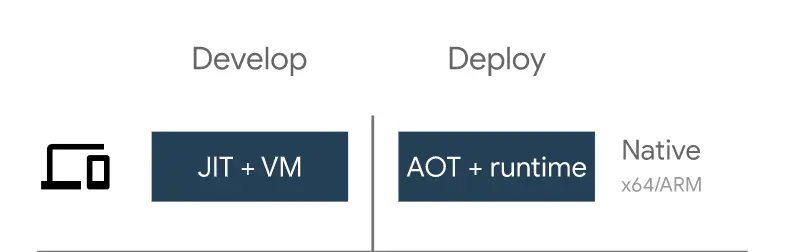

Dart JIT 模式需要配合 Dart VM(虚拟机) ，AOT 则会使用 runtime 来执行，引用官网中的图片来说明：
可以用下面这张图来总结上面的四种模式：
四种模式下的产物大小和启动速度比较：
Flutter 构建过程
下面的分析都是基于 v1.5.4-hotfix.2
执行 flutter build apk 时，默认会生成 release APK，实际是执行的 sdk/bin/flutter 命令，参数为 build apk：
DART_SDK_PATH="$FLUTTER_ROOT/bin/cache/dart-sdk"
DART="$DART_SDK_PATH/bin/dart"
SNAPSHOT_PATH="$FLUTTER_ROOT/bin/cache/flutter_tools.snapshot"
"$DART" $FLUTTER_TOOL_ARGS "$SNAPSHOT_PATH" "$@"
上面的命令完整应该为：dart flutter_tools.snapshot args，snapshot 文件我们上面提过，是 Dart 的一种代码集合，类似 Java 中 Jar 包。
flutter_tools 的源码位于 sdk/packages/flutter_tools/bin 下的 flutter_tools.dart，跟 Java 一样，这里也有个 main() 函数，其中调用的是 executable.main() 函数。
在 main 函数中，会注册多个命令处理器，比如：
- DoctorCommand 对应
flutter doctor命令 - CleanCommand 对应
flutter clean命令 - 等等
我们这次要研究的目标是 BuildCommand，它里面又包含了以下子命令处理器：
- BuildApkCommand 对应
flutter build apk命令 - BuildAppBundleCommand 对应
flutter build bundle命令 - BuildAotCommand 对应
flutter build aot命令 - 等等
Build APK
首先我们要理清 build apk 或者 build ios，和 build bundle、build aot 之间的关系。这里我们以 build apk 为例：
当执行 flutter build apk 时，最终会调用到 gradle.dart 中的 _buildGradleProjectV2() 方法，在这里最后也是调用 gradle 执行 assemble task。而在项目中的 android/app/build.gradle 中可以看到：
apply from: "$flutterRoot/packages/flutter_tools/gradle/flutter.gradle"
也就是说，会在 flutter.gradle 这里去插入一些编译 Flutter 产物的脚本。
flutter.gradle 是通过插件的形式去实现的，这个插件命名为 FlutterPlugin。这个插件的主要作用有一些几点：
-
除了默认的 debug 和 release 之外，新增了 profile、dynamicProfile、dynamicRelease 这三种 buildTypes：
project.android.buildTypes { profile { initWith debug if (it.hasProperty('matchingFallbacks')) { matchingFallbacks = ['debug', 'release'] } } dynamicProfile { initWith debug if (it.hasProperty('matchingFallbacks')) { matchingFallbacks = ['debug', 'release'] } } dynamicRelease { initWith debug if (it.hasProperty('matchingFallbacks')) { matchingFallbacks = ['debug', 'release'] } } } -
动态添加 flutter.jar 依赖：
private void addFlutterJarApiDependency(Project project, buildType, Task flutterX86JarTask) { project.dependencies { String configuration; if (project.getConfigurations().findByName("api")) { configuration = buildType.name + "Api"; } else { configuration = buildType.name + "Compile"; } add(configuration, project.files { String buildMode = buildModeFor(buildType) if (buildMode == "debug") { [flutterX86JarTask, debugFlutterJar] } else if (buildMode == "profile") { profileFlutterJar } else if (buildMode == "dynamicProfile") { dynamicProfileFlutterJar } else if (buildMode == "dynamicRelease") { dynamicReleaseFlutterJar } else { releaseFlutterJar } }) } } -
动态添加第三方插件依赖：
project.dependencies { if (project.getConfigurations().findByName("implementation")) { implementation pluginProject } else { compile pluginProject } -
在 assemble task 中添加一个 FlutterTask，这个 task 非常重要，这里会去生成 Flutter 所需要的产物：
首先，当 buildType 是 profile 或 release 时，会执行
flutter build aot：if (buildMode == "profile" || buildMode == "release") { project.exec { executable flutterExecutable.absolutePath workingDir sourceDir if (localEngine != null) { args "--local-engine", localEngine args "--local-engine-src-path", localEngineSrcPath } args "build", "aot" args "--suppress-analytics" args "--quiet" args "--target", targetPath args "--target-platform", "android-arm" args "--output-dir", "${intermediateDir}" if (trackWidgetCreation) { args "--track-widget-creation" } if (extraFrontEndOptions != null) { args "--extra-front-end-options", "${extraFrontEndOptions}" } if (extraGenSnapshotOptions != null) { args "--extra-gen-snapshot-options", "${extraGenSnapshotOptions}" } if (buildSharedLibrary) { args "--build-shared-library" } if (targetPlatform != null) { args "--target-platform", "${targetPlatform}" } args "--${buildMode}" } }其次，执行
flutter build bundle命令，当 buildType 为 profile 或 release 时，添加额外的 --precompiled 选项。project.exec { executable flutterExecutable.absolutePath workingDir sourceDir if (localEngine != null) { args "--local-engine", localEngine args "--local-engine-src-path", localEngineSrcPath } args "build", "bundle" args "--suppress-analytics" args "--target", targetPath if (verbose) { args "--verbose" } if (fileSystemRoots != null) { for (root in fileSystemRoots) { args "--filesystem-root", root } } if (fileSystemScheme != null) { args "--filesystem-scheme", fileSystemScheme } if (trackWidgetCreation) { args "--track-widget-creation" } if (compilationTraceFilePath != null) { args "--compilation-trace-file", compilationTraceFilePath } if (createPatch) { args "--patch" args "--build-number", project.android.defaultConfig.versionCode if (buildNumber != null) { assert buildNumber == project.android.defaultConfig.versionCode } } if (baselineDir != null) { args "--baseline-dir", baselineDir } if (extraFrontEndOptions != null) { args "--extra-front-end-options", "${extraFrontEndOptions}" } if (extraGenSnapshotOptions != null) { args "--extra-gen-snapshot-options", "${extraGenSnapshotOptions}" } if (targetPlatform != null) { args "--target-platform", "${targetPlatform}" } if (buildMode == "release" || buildMode == "profile") { args "--precompiled" } else { args "--depfile", "${intermediateDir}/snapshot_blob.bin.d" } args "--asset-dir", "${intermediateDir}/flutter_assets" if (buildMode == "debug") { args "--debug" } if (buildMode == "profile" || buildMode == "dynamicProfile") { args "--profile" } if (buildMode == "release" || buildMode == "dynamicRelease") { args "--release" } if (buildMode == "dynamicProfile" || buildMode == "dynamicRelease") { args "--dynamic" } }
稍微总结下，当 buildType 为 debug 时，只需要执行：
flutter build bundle
而当 buildType 为 release 时，需要执行两个命令：
flutter build aot
flutter build bundle --precompiled
Build AOT
当执行 flutter build aot 时，相关的逻辑在 BuildAotCommand 中，它主要分成两个步骤：
-
编译 kernel。kernel 指 Dart 的一种中间语言，更多资料可以阅读 Kernel-Documentation。最终会调用到 compile.dart 中的
KernelCompiler.compile()方法：final List<String> command = <String>[ engineDartPath, frontendServer, '--sdk-root', sdkRoot, '--strong', '--target=$targetModel', ]; if (trackWidgetCreation) command.add('--track-widget-creation'); if (!linkPlatformKernelIn) command.add('--no-link-platform'); if (aot) { command.add('--aot'); command.add('--tfa'); } if (targetProductVm) { command.add('-Ddart.vm.product=true'); } if (incrementalCompilerByteStorePath != null) { command.add('--incremental'); } Uri mainUri; if (packagesPath != null) { command.addAll(<String>['--packages', packagesPath]); mainUri = PackageUriMapper.findUri(mainPath, packagesPath, fileSystemScheme, fileSystemRoots); } if (outputFilePath != null) { command.addAll(<String>['--output-dill', outputFilePath]); } if (depFilePath != null && (fileSystemRoots == null || fileSystemRoots.isEmpty)) { command.addAll(<String>['--depfile', depFilePath]); } if (fileSystemRoots != null) { for (String root in fileSystemRoots) { command.addAll(<String>['--filesystem-root', root]); } } if (fileSystemScheme != null) { command.addAll(<String>['--filesystem-scheme', fileSystemScheme]); } if (initializeFromDill != null) { command.addAll(<String>['--initialize-from-dill', initializeFromDill]); } if (extraFrontEndOptions != null) command.addAll(extraFrontEndOptions); command.add(mainUri?.toString() ?? mainPath); printTrace(command.join(' ')); final Process server = await processManager .start(command) .catchError((dynamic error, StackTrace stack) { printError('Failed to start frontend server $error, $stack'); });engineDart 指向 Dart SDK 目录，上面代码执行的最终命令可以简化为：

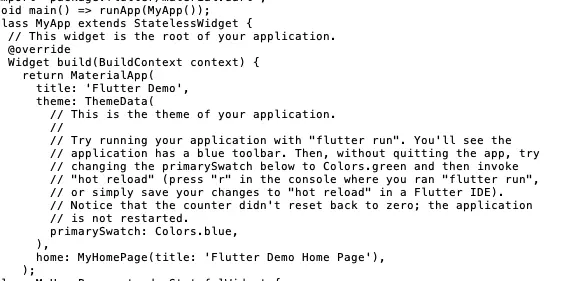

dart frontend_server.dart.snapshot --output-dill app.dill packages:main.dartapp.dill 这里面其实就包含了我们的业务代码了，可以使用
strings app.dill查看：
-
生成 snpshot。相关的代码位于 base/build.dart 中的
AOTSnapshotter.build()函数中，有两种模式：app-aot-assemble 和 app-aot-blobs。app-aot-assemble
在执行 aot 命令时，增加
--build-shared-library选项，完整命令如下：flutter build aot --build-shared-libraryiOS 只能使用这种模式，在 Flutter SDK 1.7.x 之后，这个也是 Android 的默认选项。
// buildSharedLibrary is ignored for iOS builds. if (platform == TargetPlatform.ios) buildSharedLibrary = false; if (buildSharedLibrary && androidSdk.ndk == null) { // 需要有 NDK 环境 final String explanation = AndroidNdk.explainMissingNdk(androidSdk.directory); printError( 'Could not find NDK in Android SDK at ${androidSdk.directory}:\n' '\n' ' $explanation\n' '\n' 'Unable to build with --build-shared-library\n' 'To install the NDK, see instructions at https://developer.android.com/ndk/guides/' ); return 1; }这种模式下，会将产物编译为二进制文件，在 iOS 上为 App.framework，Android 上则为 app.so。
// Assembly AOT snapshot. outputPaths.add(assembly); genSnapshotArgs.add('--snapshot_kind=app-aot-assembly'); genSnapshotArgs.add('--assembly=$assembly');app-aot-blobs
当使用这种模式时，会生成四个产物，分别是：
instr 全称是 Instructions
-
isolate_snapshot_data：
表示 isolate 堆存储区的初始状态和特定的信息。和 vm_snapshot_data 配合，更快的启动 Dart VM。
-
isolate_snapshot_instr:
包含由 Dart isolate 执行的 AOT 代码。
-
vm_snapshot_data:
表示 isolates 之间的共享的 Dart 堆存储区的初始状态，用于更快的启动 Dart VM。
-
vm_snapshot_instr:
包含 VM 中所有的 isolates 之间共享的常见例程的指令
isolate_snapshot_data 和 isolate_snapshot_instr 跟业务相关，而 vm_snapshot_data 和 vm_snapshot_instr 则是跟 VM 相关，无关业务。
我们可以使用
strings查看下 isolate_snapshot_data 中内容：
小结
上面两种模式相关的代码如下：
final String assembly = fs.path.join(outputDir.path, 'snapshot_assembly.S'); if (buildSharedLibrary || platform == TargetPlatform.ios) { // Assembly AOT snapshot. outputPaths.add(assembly); genSnapshotArgs.add('--snapshot_kind=app-aot-assembly'); genSnapshotArgs.add('--assembly=$assembly'); } else { // Blob AOT snapshot. final String vmSnapshotData = fs.path.join(outputDir.path, 'vm_snapshot_data'); final String isolateSnapshotData = fs.path.join(outputDir.path, 'isolate_snapshot_data'); final String vmSnapshotInstructions = fs.path.join(outputDir.path, 'vm_snapshot_instr'); final String isolateSnapshotInstructions = fs.path.join(outputDir.path, 'isolate_snapshot_instr'); outputPaths.addAll(<String>[vmSnapshotData, isolateSnapshotData, vmSnapshotInstructions, isolateSnapshotInstructions]); genSnapshotArgs.addAll(<String>[ '--snapshot_kind=app-aot-blobs', '--vm_snapshot_data=$vmSnapshotData', '--isolate_snapshot_data=$isolateSnapshotData', '--vm_snapshot_instructions=$vmSnapshotInstructions', -
'--isolate_snapshot_instructions=$isolateSnapshotInstructions',
]);
}
从执行速度来看，app-aot-assemble 是要快于 app-aot-blobs 的，因为它不需要 Dart VM 环境，只需要 Dart Runtime 即可，而 snapshots 文件是需要 Dart VM 去加载执行的。但使用 snapshots 使得动态执行代码变成可能。
iOS 默认使用 app-aot-assemble 模式，更多是 App Store 本身的限制：
> 引用于[flutters-compilation-patterns](https://proandroiddev.com/flutters-compilation-patterns-24e139d14177)
>
> App Store does not allow dispatch binary executable code.
而 Android 默认使用 app-aot-blobs 模式，可能更多是从性能方面考虑，必须调用从 so 文件中调用 native 函数，需要用 JNI，有性能损耗，而且调用也比较麻烦，不过在 Flutter SDK 1.7.x 已经改成 app-aot-assemble 模式。
#### Build Bundle
当执行 `flutter build bundle` 时，相关的代码逻辑在 BuildBundleCommand 中，build bundle 主要做两件事：第一，如果没有添加 `--precompiled` 选项时，会先编译 kernel；第二，生成 assets(图片、字体等)。
1. 编译 kernel。这个步骤和 build aot 的第一个步骤是一样的，最终会生成 app.dill，这是业务代码编译后的产物。同时，这个会创建一个 kernelContent，这个在第二个步骤会讲到：
``` dart
kernelContent = DevFSFileContent(fs.file(compilerOutput.outputFilename));
```
2. 生成 assets。首先，会收集图片资源、字体等：
``` dart
final AssetBundle assets = await buildAssets(
manifestPath: manifestPath,
assetDirPath: assetDirPath,
packagesPath: packagesPath,
reportLicensedPackages: reportLicensedPackages,
);
```
其中包含有以下内容：
接着，会将这些，包含上面生成 kernelContent，一起收集到指定目录，kernelContent 就是编译生成的 app.dill，但这里会拷贝并重命名为 kernel_blob.bin：
``` dart
const String _kKernelKey = 'kernel_blob.bin';
const String _kVMSnapshotData = 'vm_snapshot_data';
const String _kIsolateSnapshotData = 'isolate_snapshot_data';
final String vmSnapshotData = artifacts.getArtifactPath(Artifact.vmSnapshotData, mode: buildMode);
final String isolateSnapshotData = artifacts.getArtifactPath(Artifact.isolateSnapshotData, mode: buildMode);
assetEntries[_kKernelKey] = kernelContent;
assetEntries[_kVMSnapshotData] = DevFSFileContent(fs.file(vmSnapshotData));
assetEntries[_kIsolateSnapshotData] = DevFSFileContent(fs.file(isolateSnapshotData));
```
我们注意到，这里同样会生成 vm_snapshot_data 和 isolate_snapshot_data，但并没有生成相应的指令集。在这里的 isolate_snapshot_data 中并不会包含我们的业务代码，业务代码会存放在 kernel_blob.bin 文件中。可以使用 `strings` 命令查看，而且这两个文件的 MD5 值是一致的。
```
MD5 (app.dill) = 3876e8c6f4b13a88cc3cfc3b9fd108c4
MD5 (flutter_assets/kernel_blob.bin) = 3876e8c6f4b13a88cc3cfc3b9fd108c4
```
关于 snapshot 生成相关可以去看 **gen_snapshot**。
#### 小结
##### debug
debug 模式下，会执行一个命令：
``` shell
flutter build bundle
它会生成 assets、vm_snapshot_data、isolate_snapshot_data 和 kernel_bloc.bin。其中我们的业务代码存放在 kernel_bloc.bin 中，它是 app.dill 的拷贝。
release
release 模式下，会执行两个命令：
flutter build aot
它会先生成 app.dill，而且这里分为两种模式：app-aot-assemble 和 app-aot-blobs。iOS 或者 添加了 --build-shared-library 会使用 app-aot-assemble，这种模式会生成 App.Framework 或 app.so。Android 默认使用 app-aot-blobs，这种模式会生成 isolate_snapshot_data、isolate_snapshot_instr、vm_snapshot_data 和 vm_snapshot_instr 四个文件。
flutter build bundle --precompiled
这里只会生成 assets。
调试源码
调试是阅读源码最好的帮手，调试 flutter_tools 的方式比较简单，我用的是 IntelliJ，Android Studio 应该也类似，先导入源码，源码位于 sdk/packages/flutter_tools；新建一个 Dart Command Line App，设置 Dart file 为 bin/flutter_tools.dart，Program arguments 设置你要调试的命令，比如 build aot，Working directory 则用 flutter create 创建个项目即可；最后打好断点，debug 运行。
因为源码中有很多异步代码，用 await 修饰的，可以使用 Force run to Cursor 直接执行到下一行即可。
结尾
为了避免篇幅太长，文章尽量避免贴很多的代码，只是贴了关键函数，感兴趣的读者可以去阅读相关的源码。
Android 在 release 模式下，使用 app-aot-blobs 模式，用的是 snapshot 文件，这里要实现动态下发代码，应该还是有可能的，需要进一步研究。下一步应该会研究下热加载的实现，这对于实现动态化应该很有帮助。
最后，Flutter 是一个非常好玩的事物，Dart 也是一个非常优秀的语言，enjoy it。
