第七章 矩阵乘法

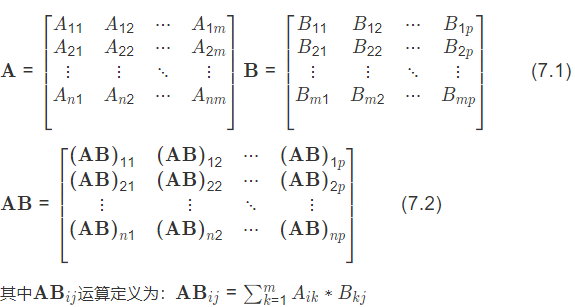

矩阵乘法
void matrixmul(int A[N][M], int B[M][P], int AB[N][P]) {
#pragma HLS ARRAY_RESHAPE variable=A complete dim=2
#pragma HLS ARRAY_RESHAPE variable=B complete dim=1
/* for each row and column of AB */
row: for(int i = 0; i < N; ++i) {
col: for(int j = 0; j < P; ++j) {
#pragma HLS PIPELINE II=1
/* compute (AB)i,j */
int ABij = 0;
product: for(int k = 0; k < M; ++k) {
ABij += A[i][k] * B[k][j];
}
AB[i][j] = ABij;
}
}
}
pipeline
| directive放在函数 | 面积（MACs） | 速度（interval） |
|---|---|---|
| 最顶层 | N × M × P | 1 |
| row | M × P | N |
| 最内层 | 1 | N × M × P（II=1：possible but difficult because of the recurrence involved in the accumulation of variable ABij.） |
array_partition
每个时钟周期执行大量的运算，就需要为它们提供运算的对象，保存每个运算出处的结果。
当数组的分块越来越小，每次存储的访问顺序在编译时就可以确定。所以数组分块是最简单和高效的方法用于提升在单位时间内，对内存的访问。
array_partition可以：
- 将存储存储空间的地址分为不同的区间
- 也可以将多个存储空间合并以一个。

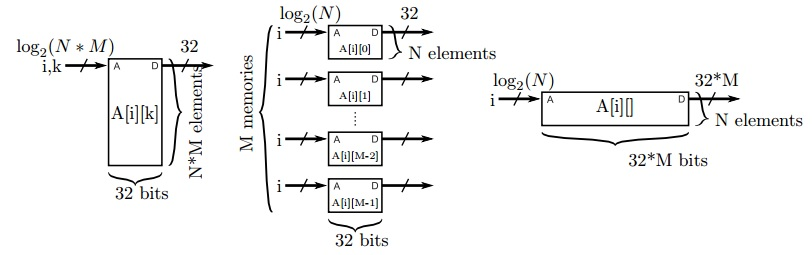

这种变化存储空间数据位宽变大用于保存数组，但是不能改变总存储的比特数目。这其中的区别如图7.2所示。
- 左边: 采用原始的方式，保存N*M个元素。
- 中间: 使用了array_partition directive进行了变形，结果是使用了M个存储单元，每个保存N个元素。
- 右边: 使用array_shape directive进行了变形，结果保存在一个存储单元，带有N个入口，每个入口保存原始矩阵的M个元素
分块维度的确定： 关键看哪个维度需要一个时钟内对该维度的多个元素进行读写
note: 不可分割的维度通常相邻操作的元素那个维度是相同的，即通过相同的变量进行访问。这里如果pipeline之后，A的列、B的行是通过常量访问的，故应当对这个维度进行partition。
注意这里的分块是有效的因为分块的维度（A 的列和 B 的行）是通过常量访问的。另外，不可分块的维度是通过相同变量访问的。当对多维矩阵进行分块是，这是一条很用用的经验用于确定哪个维度可以进行分块。

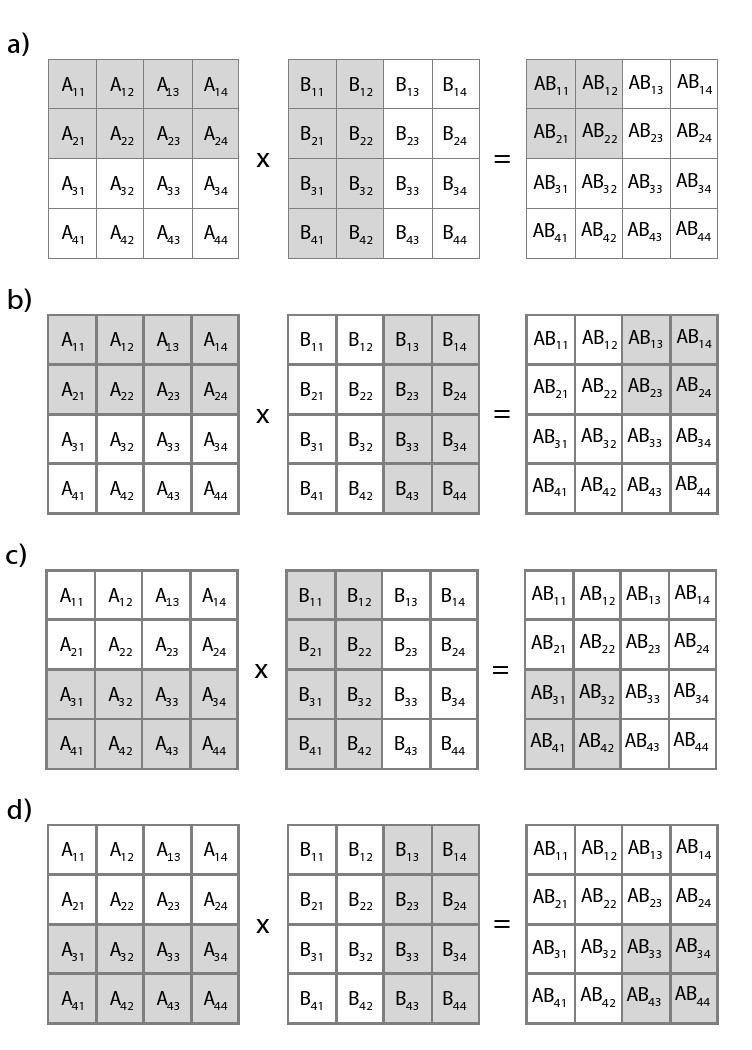

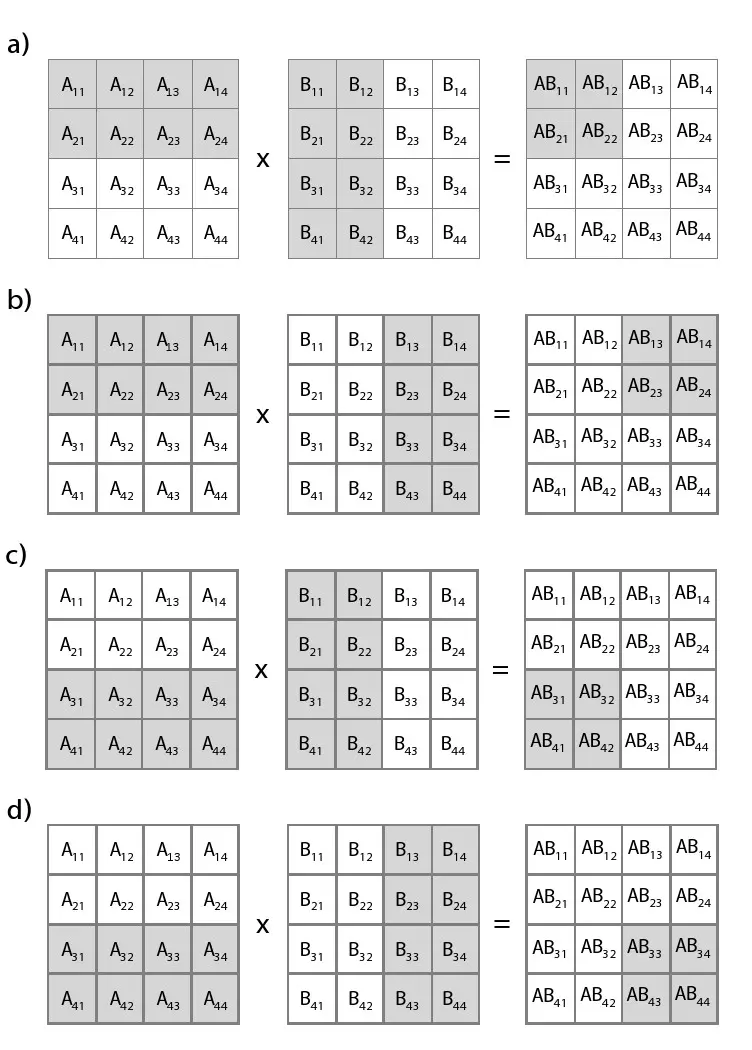

块矩阵乘法
streaming architecture
- 减少了输入数据和输出数据对存储的需求
- 头文件
#ifndef _BLOCK_MM_H_
#define _BLOCK_MM_H_
#include "hls_stream.h"
#include <iostream>
#include <iomanip>
#include <vector>
using namespace std;
typedef int DTYPE;
const int SIZE = 8;
const int BLOCK_SIZE = 4;
typedef struct { DTYPE a[BLOCK_SIZE]; } blockvec;
typedef struct { DTYPE out[BLOCK_SIZE][BLOCK_SIZE]; } blockmat;
void blockmatmul(hls::stream<blockvec> &Arows, hls::stream<blockvec> &Bcols,
blockmat & ABpartial, DTYPE iteration);
#endif
- 源文件
#include "block_mm.h"
void blockmatmul(hls::stream<blockvec> &Arows, hls::stream<blockvec> &Bcols,
blockmat &ABpartial, int it) {
#pragma HLS DATAFLOW
int counter = it % (SIZE/BLOCK_SIZE);
static DTYPE A[BLOCK_SIZE][SIZE];
if(counter == 0){ //only load the A rows when necessary
loadA: for(int i = 0; i < SIZE; i++) {
blockvec tempA = Arows.read();
for(int j = 0; j < BLOCK_SIZE; j++) {
#pragma HLS PIPELINE II=1
A[j][i] = tempA.a[j];
}
}
}
DTYPE AB[BLOCK_SIZE][BLOCK_SIZE] = { 0 };
partialsum: for(int k=0; k < SIZE; k++) {
blockvec tempB = Bcols.read();
for(int i = 0; i < BLOCK_SIZE; i++) {
for(int j = 0; j < BLOCK_SIZE; j++) {
AB[i][j] = AB[i][j] + A[i][k] * tempB.a[j];
}
}
}
writeoutput: for(int i = 0; i < BLOCK_SIZE; i++) {
for(int j = 0; j < BLOCK_SIZE; j++) {
ABpartial.out[i][j] = AB[i][j];
}
}
}
- 测试文件
// The beginning of the testbench is shown in the previous figure
int main() {
int row, col, it = 0;
for(int it1 = 0; it1 < SIZE; it1 = it1 + BLOCK_SIZE) {
for(int it2 = 0; it2 < SIZE; it2 = it2 + BLOCK_SIZE) {
row = it1; //row + BLOCK_SIZE * factor_row;
col = it2; //col + BLOCK_SIZE * factor_col;
for(int k = 0; k < SIZE; k++) {
for(int i = 0; i < BLOCK_SIZE; i++) {
if(it % (SIZE/BLOCK_SIZE) == 0) strm_matrix1_element.a[i] = A[row+i][k];
strm_matrix2_element.a[i] = B[k][col+i];
}
if(it % (SIZE/BLOCK_SIZE) == 0) strm_matrix1.write(strm_matrix1_element);
strm_matrix2.write(strm_matrix2_element);
}
blockmatmul(strm_matrix1, strm_matrix2, block_out, it);
for(int i = 0; i < BLOCK_SIZE; i++)
for(int j = 0; j < BLOCK_SIZE; j++)
matrix_hwout[row+i][col+j] = block_out.out[i][j];
it = it + 1;
}
}
matmatmul_sw(A, B, matrix_swout);
for(int i = 0; i<SIZE; i++)
for(int j = 0; j<SIZE; j++)
if(matrix_swout[i][j] != matrix_hwout[i][j]) { fail=1; }
if(fail==1) cout << "failed" << endl;
else cout << "passed" << endl;
return 0;
}
