Vue原理解析(五):彻底搞懂虚拟Dom到真实Dom的生成过程

8,052 阅读9分钟

上一篇:Vue原理解析(四):你知道被大家聊烂了的虚拟Dom是怎么生成的吗?

再有一棵树形结构的JavaScript对象后,我们现在需要做的就是将这棵树跟真实的Dom树形成映射关系,首先简单回顾之前遇到的mountComponent方法:

export function mountComponent(vm, el) {
  vm.$el = el
  ...
  callHook(vm, 'beforeMount')
  ...
  const updateComponent = function () {
    vm._update(vm._render())
  }
  ...
}

我们已经执行完了vm._render方法拿到了VNode,现在将它作为参数传给vm._update方法并执行。vm._update这个方法的作用就是就是将VNode转为真实的Dom,不过它有两个执行的时机:

首次渲染

  • 当执行new Vue到此时就是首次渲染了,会将传入的VNode对象映射为真实的Dom

更新页面

  • 数据变化会驱动页面发生变化,这也是vue最独特的特性之一,数据改变之前和之后会生成两份VNode进行比较,而怎么样在旧的VNode上做最小的改动去渲染页面,这样一个diff算法还是挺复杂的。如再没有先说清楚数据响应式是怎么回事之前,而直接讲diff对理解vue的整体流程并不太好。所以我们这章分析完首次渲染后,下一章就是数据响应式,之后才是diff比对,如此排序,万望理解。

我们现在先来看下vm._update方法的定义:

Vue.prototype._update = function(vnode) {
  ... 首次渲染
  vm.$el = vm.__patch__(vm.$el, vnode)  // 覆盖原来的vm.$el
  ...
}

这里的vm.$el是之前在mountComponent方法内就挂载的,一个真实Dom元素。首次渲染会传入vm.$el以及得到的VNode,所以看下vm.__patch__定义:

Vue.prototype.__patch__ = createPatchFunction({ nodeOps, modules })

__patch__createPatchFunction方法内部返回的一个方法,它接受一个对象:

nodeOps属性:封装了操作原生Dom的一些方法的集合,如创建、插入、移除这些,再使用到的地方再详解。

modules属性:创建真实Dom也需要生成它的如class/attrs/style等属性。modules是一个数组集合,数组的每一项都是这些属性对应的钩子方法,这些属性的创建、更新、销毁等都有对应钩子方法,当某一时刻需要做某件事,执行对应的钩子即可。比如它们都有create这个钩子方法,如将这些create钩子收集到一个数组内,需要在真实Dom上创建这些属性时,依次执行数组的每一项,也就是依次创建了它们。

Ps: 这里modules属性内的钩子方法是区分平台的,webweex以及SSR它们调用VNode方法方式并不相同,所以vue在这里又使用了函数柯里化这个骚操作,在createPatchFunction内将平台的差异化抹平,从而__patch__方法只用接收新旧node即可。

生成Dom

这里大家记住一句话即可,无论VNode是什么类型的节点,只有三种类型的节点会被创建并插入到的Dom中:元素节点、注释节点、和文本节点。

我们接着来看下createPatchFunction它究竟返回一个什么样的方法:

export function createPatchFunction(backend) {
  ...
  const { modules, nodeOps } = backend  // 解构出传入的集合

  return function (oldVnode, vnode) {  // 接收新旧vnode
    ...

    const isRealElement = isDef(oldVnode.nodeType) // 是否是真实Dom
    if(isRealElement) {  // $el是真实Dom
      oldVnode = emptyNodeAt(oldVnode)  // 转为VNode格式覆盖自己
    }
    ...
  }
}

首次渲染时没有oldVnodeoldVnode就是$el,一个真实的dom,经过emptyNodeAt(oldVnode)方法包装:

function emptyNodeAt(elm) {
  return new VNode(
    nodeOps.tagName(elm).toLowerCase(), // 对应tag属性
    {},  // 对应data
    [],   // 对应children
    undefined,  //对应text
    elm  // 真实dom赋值给了elm属性
  )
}

包装后的:
{
  tag: 'div',
  elm: '<div id="app"></div>' // 真实dom
}

-------------------------------------------------------

nodeOps:
export function tagName (node) {  // 返回节点的标签名
  return node.tagName
}

再将传入的$el属性转为了VNode格式之后,我们继续:

export function createPatchFunction(backend) {
  ...

  return function (oldVnode, vnode) {  // 接收新旧vnode

    const insertedVnodeQueue = []
    ...
    const oldElm = oldVnode.elm  //包装后的真实Dom <div id='app'></div>
    const parentElm = nodeOps.parentNode(oldElm)  // 首次父节点为<body></body>

    createElm(  // 创建真实Dom
      vnode, // 第二个参数
      insertedVnodeQueue,  // 空数组
      parentElm,  // <body></body>
      nodeOps.nextSibling(oldElm)  // 下一个节点
    )

    return vnode.elm // 返回真实Dom覆盖vm.$el
  }
}

------------------------------------------------------

nodeOps:
export function parentNode (node) {  // 获取父节点
  return node.parentNode
}

export function nextSibling(node) {  // 获取下一个节点
  return node.nextSibing
}

createElm方法开始生成真实的DomVNode生成真实的Dom的方式还是分为元素节点和组件两种方式,所以我们使用上一章生成的VNode分别说明。

1. 元素节点生成Dom

{  // 元素节点VNode
  tag: 'div',
  children: [{
      tag: 'h1',
      children: [
        {text: 'title h1'}
      ]
    }, {
      tag: 'h2',
      children: [
        {text: 'title h2'}
      ]
    }, {
      tag: 'h3',
      children: [
        {text: 'title h3'}
      ]
    }
  ]
}

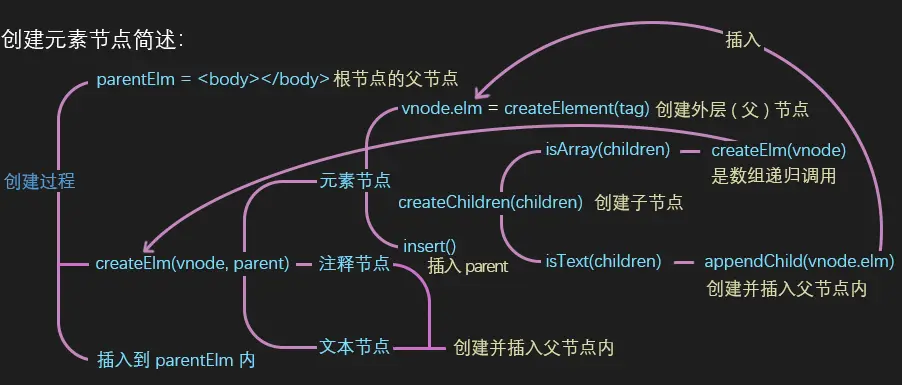

大家可以先看下这个流程图有一个印象即可,接下来再看具体实现时相信思路会清晰很多:

开始创建Dom,我们来看下它的定义:

function createElm(vnode, insertedVnodeQueue, parentElm, refElm, nested, ownerArray, index) {
  ...
  const children = vnode.children  // [VNode, VNode, VNode]
  const tag = vnode.tag  // div

  if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) {
    return  // 如果是组件结果返回true,不会继续,之后详解createComponent
  }

  if(isDef(tag)) {  // 元素节点
    vnode.elm = nodeOps.createElement(tag)  // 创建父节点
    createChildren(vnode, children, insertedVnodeQueue)  // 创建子节点
    insert(parentElm, vnode.elm, refElm)  // 插入

  } else if(isTrue(vnode.isComment)) {  // 注释节点
    vnode.elm = nodeOps.createComment(vnode.text)  // 创建注释节点
    insert(parentElm, vnode.elm, refElm); // 插入到父节点

  } else {  // 文本节点
    vnode.elm = nodeOps.createTextNode(vnode.text)  // 创建文本节点
    insert(parentElm, vnode.elm, refElm)  // 插入到父节点
  }

  ...
}

------------------------------------------------------------------

nodeOps:
export function createElement(tagName) {  // 创建节点
  return document.createElement(tagName)
}

export function createComment(text) {  //创建注释节点
  return document.createComment(text)
}

export function createTextNode(text) {  // 创建文本节点
  return document.createTextNode(text)
}

function insert (parent, elm, ref) {  //插入dom操作
  if (isDef(parent)) {  // 有父节点
    if (isDef(ref)) { // 有参考节点
      if (ref.parentNode === parent) {  // 参考节点的父节点等于传入的父节点
        nodeOps.insertBefore(parent, elm, ref)  // 在父节点内的参考节点之前插入elm
      }
    } else {
      nodeOps.appendChild(parent, elm)  //  添加elm到parent内
    }
  }  // 没有父节点什么都不做
}
这算一个比较重要的方法,因为很多地方会用到。

依次判断是否是元素节点、注释节点、文本节点,分别创建它们然后插入到父节点里面,这里主要介绍创建元素节点,另外两个并没有复杂的逻辑。我们来看下createChild方法定义:

function createChild(vnode, children, insertedVnodeQueue) {
  if(Array.isArray(children)) {  // 是数组
    for(let i = 0; i < children.length; ++i) {  // 遍历vnode每一项
      createElm(  // 递归调用
        children[i],
        insertedVnodeQueue,
        vnode.elm,
        null,
        true, // 不是根节点插入
        children,
        i
      )
    }
  } else if(isPrimitive(vnode.text)) {  //typeof为string/number/symbol/boolean之一
    nodeOps.appendChild(  // 创建并插入到父节点
      vnode.elm,
      nodeOps.createTextNode(String(vnode.text))
    )
  }
}

-------------------------------------------------------------------------------

nodeOps:
export default appendChild(node, child) {  // 添加子节点
  node.appendChild(child)
}

开始创建子节点,遍历VNode的每一项,每一项还是使用之前的createElm方法创建Dom。如果某一项又是数组,继续调用createChild创建某一项的子节点;如果某一项不是数组,创建文本节点并将它添加到父节点内。像这样使用递归的形式将嵌套的VNode全部创建为真实的Dom

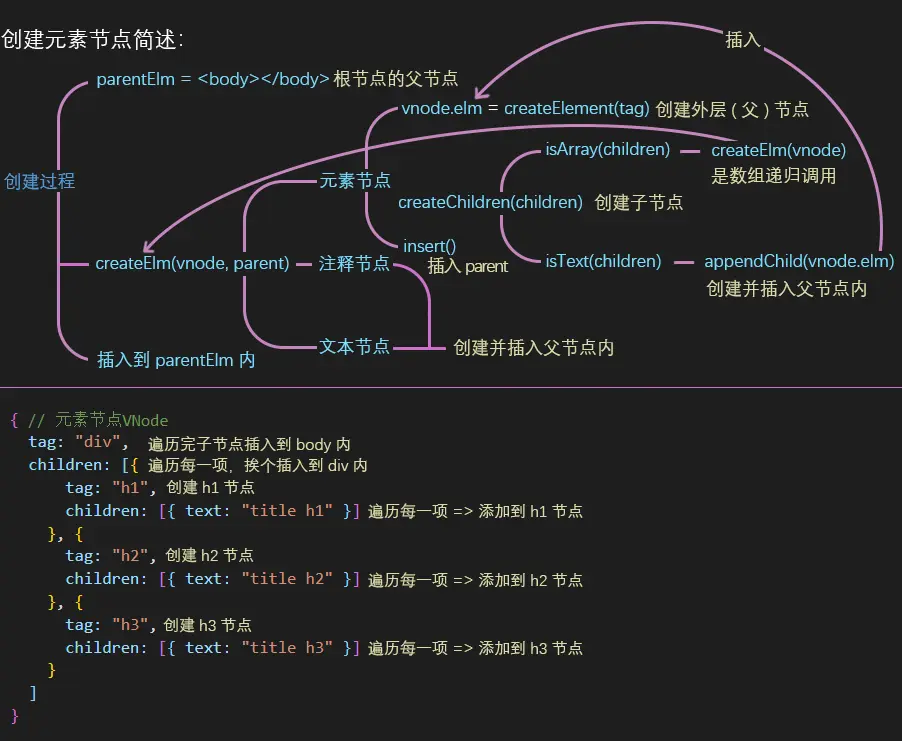

再看一遍流程图,相信大家疑惑已经减少很多:

简单来说就是由里向外的挨个创建出真实的Dom,然后插入到它的父节点内,最后将创建好的Dom插入到body内,完成创建的过程,元素节点的创建还是比较简单的,我们接下来看下组件是怎么创建的。

2. 组件VNode生成Dom

{  // 组件VNode
  tag: 'vue-component-1-app',
  context: {...},
  componentOptions: {
    Ctor: function(){...},  // 子组件构造函数
    propsData: undefined,
    children: undefined,
    tag: undefined,
    children: undefined
  },
  data: {
    on: undefined,  // 原生事件
    hook: {  // 组件钩子
      init: function(){...},
      insert: function(){...},
      prepatch: function(){...},
      destroy: function(){...}
    }
  }
}

-------------------------------------------

<template>  // app组件内模板
  <div>app text</div>
</template>

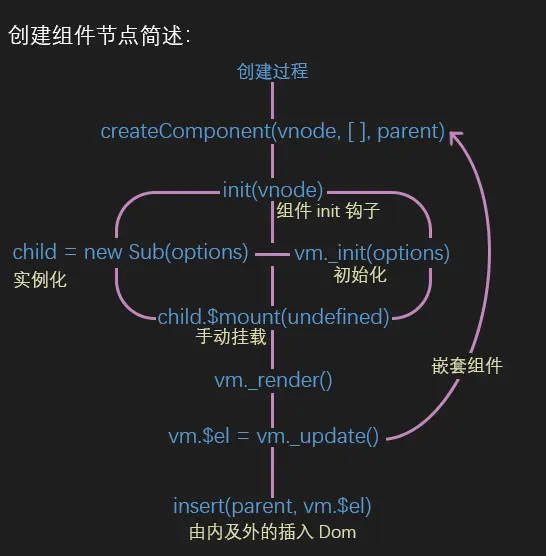

首先还是看张简易流程图,留个印象即可,方便理清之后的逻辑顺序:

我们使用上一章组件生成的VNode,看下在createElm内创建组件Dom分支逻辑是怎么样的:

function createElm(vnode, insertedVnodeQueue, parentElm, refElm) {
  ...
  if (createComponent(vnode, insertedVnodeQueue, parentElm, refElm)) { // 组件分支
    return
  }
  ...

执行createComponent方法,如果是元素节点不会返回任何东西,所以是undefined,会继续走接下来的创建元素节点的逻辑。现在是组件,我们看下createComponent的实现:

function createComponent(vnode, insertedVnodeQueue, parentElm, refElm) {
  let i = vnode.data
  if(isDef(i)) {
    if(isDef(i = i.hook) && isDef(i = i.init)) {
      i(vnode)  // 执行init方法
    }

    ...
  }
}

首先会将组件的vnode.data赋值给i,是否有这个属性就能判断是否是组件vnode。之后的if(isDef(i = i.hook) && isDef(i = i.init))集判断和赋值为一体,if内的i(vnode)就是执行的组件init(vnode)方法。这个时候我们来看下组件的init钩子方法做了什么:

import activeInstance  // 全局变量

const init = vnode => {
  const child = vnode.componentInstance =
    createComponentInstanceForVnode(vnode, activeInstance)
  ...
}

activeInstance是一个全局的变量,再update方法内赋值为当前实例,再当前实例做__patch__的过程中作为子组件的父实例传入,在子组件的initLifecycle时构建组件关系。将createComponentInstanceForVnode执行的结果赋值给了vnode.componentInstance,所以看下它的返回的结果是什么:

export  createComponentInstanceForVnode(vnode, parent) {  // parent为全局变量activeInstance
  const options = {  // 组件的options
    _isComponent: true,  // 设置一个标记位,表明是组件
    _parentVnode: vnode,
    parent  // 子组件的父vm实例,让初始化initLifecycle可以建立父子关系
  }

  return new vnode.componentOptions.Ctor(options)  // 子组件的构造函数定义为Ctor
}

再组件的init方法内首先执行createComponentInstanceForVnode方法,这个方法的内部就会将子组件的构造函数实例化,因为子组件的构造函数继承了基类Vue的所有能力,这个时候相当于执行new Vue({...}),接下来又会执行_init方法进行一系列的子组件的初始化逻辑,我们回到_init方法内,因为它们之间还是有些不同的地方:

Vue.prototype._init = function(options) {
  if(options && options._isComponent) {  // 组件的合并options,_isComponent为之前定义的标记位
    initInternalComponent(this, options)  // 区分是因为组件的合并项会简单很多
  }

  initLifecycle(vm)  // 建立父子关系
  ...
  callHook(vm, 'created')

  if (vm.$options.el) { // 组件是没有el属性的,所以到这里咋然而止
    vm.$mount(vm.$options.el)
  }
}

----------------------------------------------------------------------------------------

function initInternalComponent(vm, options) {  // 合并子组件options
  const opts = vm.$options = Object.create(vm.constructor.options)
  opts.parent = options.parent  // 组件init赋值,全局变量activeInstance
  opts._parentVnode = options._parentVnode  // 组件init赋值,组件的vnode
  ...
}

前面都还执行的好好的,最后却因为没有el属性,所以没有挂载,createComponentInstanceForVnode方法执行完毕。这个时候我们回到组件的init方法,补全剩下的逻辑:

const init = vnode => {
  const child = vnode.componentInstance = // 得到组件的实例
    createComponentInstanceForVnode(vnode, activeInstance)

  child.$mount(undefined)  // 那就手动挂载呗
}

我们在init方法内手动挂载这个组件,接着又会执行组件的_render()方法得到组件内元素节点VNode,然后执行vm._update(),执行组件的__patch__方法,因为$mount方法传入的是undefinedoldVnode也是undefined,会执行__patch__内的这段逻辑:

return function patch(oldVnode, vnode) {
  ...
  if (isUndef(oldVnode)) {
    createElm(vnode, insertedVnodeQueue)
  }
  ...
}

这次执行createElm时没有传入第三个参数父节点的,那组件创建好的Dom放哪生效了?没有父节点也要生成Dom不是,这个时候执行的是组件的__patch__,所以参数vnode就是组件内元素节点的vnode了:

<template> // app组件内模板
  <div>app text</div>
</template>

-------------------------

{  // app内元素vnode
  tag: 'div',
  children: [
    {text: app text}
  ],
  parent: {  // 子组件_init时执行initLifecycle建立的关系
    tag: 'vue-component-1-app',
    componentOptions: {...}
  }
}

很明显这个时候不是组件了,即使是组件也没关系,大不了还是执行一遍createComponent创建组件的逻辑,因为总会有组件是由元素节点组成的。这个时候我们执行一遍创建元素节点的逻辑,因为没有第三个参数父节点,所以组件的Dom虽然创建好了,并不会在这里插入。请注意这个时候组件的init已经完成,但是组件的createComponent方法并没有完成,我们补全它的逻辑:

function createComponent(vnode, insertedVnodeQueue, parentElm, refElm) {
  let i = vnode.data;
  if (isDef(i)) {
    if (isDef(i = i.hook) && isDef(i = i.init)) {
      i(vnode)  // init已经完成
    }

    if (isDef(vnode.componentInstance)) {  // 执行组件init时被赋值

      initComponent(vnode)  // 赋值真实dom给vnode.elm

      insert(parentElm, vnode.elm, refElm)  // 组件Dom在这里插入
      ...
      return true  // 所以会直接return
    }
  }
}

-----------------------------------------------------------------------

function initComponent(vnode) {
  ...
  vnode.elm = vnode.componentInstance.$el  // __patch__返回的真实dom
  ...
}

无论是嵌套多么深的组件,遇到组件的后就执行init,在init__patch__过程中又遇到嵌套组件,那就再执行嵌套组件的init,嵌套组件完成__patch__后将真实的Dom插入到它的父节点内,接着执行完外层组件的__patch__又插入到它的父节点内,最后插入到body内,完成嵌套组件的创建过程,总之还是一个由里及外的过程。

再回过头来看这张图,相信会好理解很多~

我们再将本章最初的mountComponent之后的逻辑补充完整:

export function mountComponent(vm, el) {
  ...
  const updateComponent = () => {
    vm._update(vm._render())
  }

  new Watcher(vm, updateComponent, noop, {
    before() {
      if(vm._isMounted) {
        callHook(vm, 'beforeUpdate')
      }
    }
  }, true)

  ...
  callHook(vm, 'mounted')

  return vm
}

接下来会将updateComponent传入到一个Watcher的类中,这个类是干嘛的,我们下一章再说明,接下来执行mounted钩子方法。至此new Vue的整个流程就全部走完了。我们回顾下从new Vue开始它的执行顺序:

new Vue ==> vm._init() ==> vm.$mount(el) ==> vm._render()  ==> vm.update(vnode)

最后我们还是以一道vue可能会被问到的面试题作为本章的结束吧~

面试官微笑而又不失礼貌的问道:

  • 父子两个组件同时定义了beforeCreatecreatedbeforeMountemounted四个钩子,它们的执行顺序是怎么样的?

怼回去:

  • 如果大家看完前面的章节,相信这个问题已经了然于胸了。首先会执行父组件的初始化过程,所以会依次执行beforeCreatecreated、在执行挂载前又会执行beforeMount钩子,不过在生成真实dom__patch__过程中遇到嵌套子组件后又会转为去执行子组件的初始化钩子beforeCreatecreated,子组件在挂载前会执行beforeMounte,再完成子组件的Dom创建后执行mounted。这个父组件的__patch__过程才算完成,最后执行父组件的mounted钩子,这就是它们的执行顺序。执行顺序如下:
parent beforeCreate
parent created
parent beforeMounte
    child beforeCreate
    child created
    child beforeMounte
    child mounted
parent mounted
