MotionLayout动画

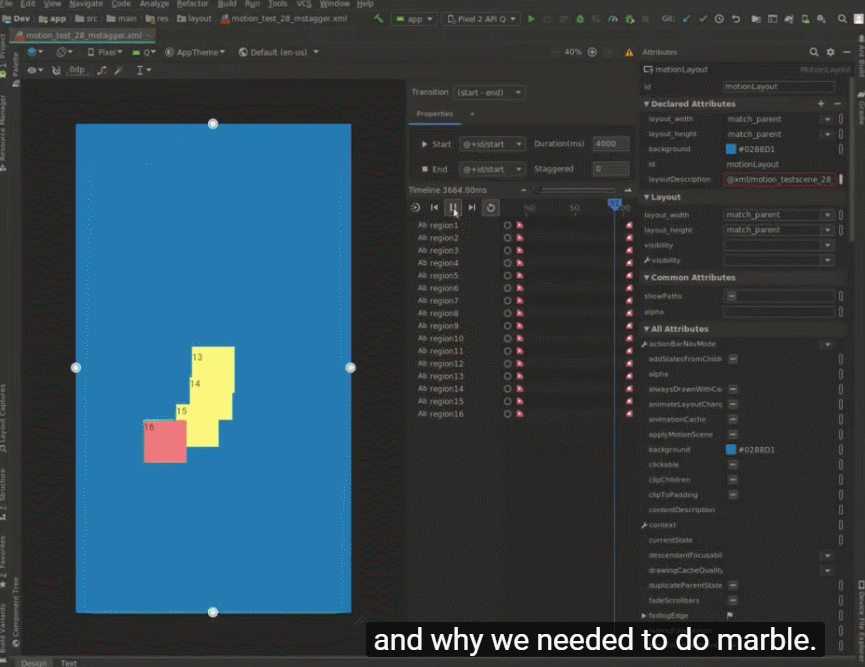

在今年的Google I/O 上 Google 开发者展示了这么一段视频 What's New in ConstraintLayout (Google I/O'19) （视频在youtube上，需要翻墙），截了其中一段做了个gif图

图中动画使用ConstraintLayout 2.0里的MotionLayout完成。 ConstraintLayout 2.0现在还是beta版，不过已经可以实行图中的动画了。今天可以做一个简易版的动画

本文后面的内容需要MotionLayout的相关知识在此推荐

本项目环境配置： Android Studio 3.4.1 ConstraintLayout 2.0.0-beta1

新建项目，引入ConstraintLayout 库

implementation 'com.android.support.constraint:constraint-layout:2.0.0-beta1'

布局根节点使用MotionLayout替换ConstraintLayout

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.motion.MotionLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/activity_motion"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_marginTop="20dp"
    android:layout_marginBottom="20dp"
    app:layoutDescription="@xml/motion_scene"
    app:showPaths="true"
    tools:context=".MainActivity">

    <ImageView
        android:id="@+id/main_image1"
        android:layout_width="60dp"
        android:layout_height="60dp"
        android:background="@color/color1"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        tools:ignore="ContentDescription" />

</android.support.constraint.motion.MotionLayout>

xml里引入motion_scene文件

<?xml version="1.0" encoding="utf-8"?>
<MotionScene xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:motion="http://schemas.android.com/apk/res-auto">

    <Transition
        motion:constraintSetEnd="@id/end"
        motion:constraintSetStart="@id/start"
        motion:duration="4000"
        motion:motionInterpolator="easeInOut">
        <OnClick
            motion:clickAction="toggle"
            motion:targetId="@id/main_image1" />

			......
			......

    </Transition>

    <ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/main_image1"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:drawPath="path"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintRight_toRightOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            motion:pathMotionArc="startVertical" />
    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@+id/main_image1"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintRight_toRightOf="parent" />

    </ConstraintSet>

</MotionScene>

我们先从最简单的入手，定义一个ImageView，两个ConstraintSet 分别定义开始位置和结束位置，然后在Transition处引入 motion:duration 定义动画时长 motion:motionInterpolator定义缓动动画（这里推荐一个网站缓动函数速查表）

<OnClick
            motion:clickAction="toggle"
            motion:targetId="@id/main_image1" />

这段代码表示监听main_image1的点击事件，并在开始位置和结束位置之间切换状态

为了使图片旋转一周，我们需要定义5个关键点

先添加第一个关键点

<KeyFrameSet>

            <KeyPosition
                motion:framePosition="20"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="flip"
                motion:percentX="0.25"
                motion:percentY="0.65" />

        </KeyFrameSet>

motion:motionTarget 表示关键点应用的控件 motion:framePosition 表示这个点处于动画进行到20%时 motion:keyPositionType 表示使用的坐标系，有三种选择

parentRelative
deltaRelative
pathRelative

motion:percentX motion:percentX 关键点的（x,y）坐标

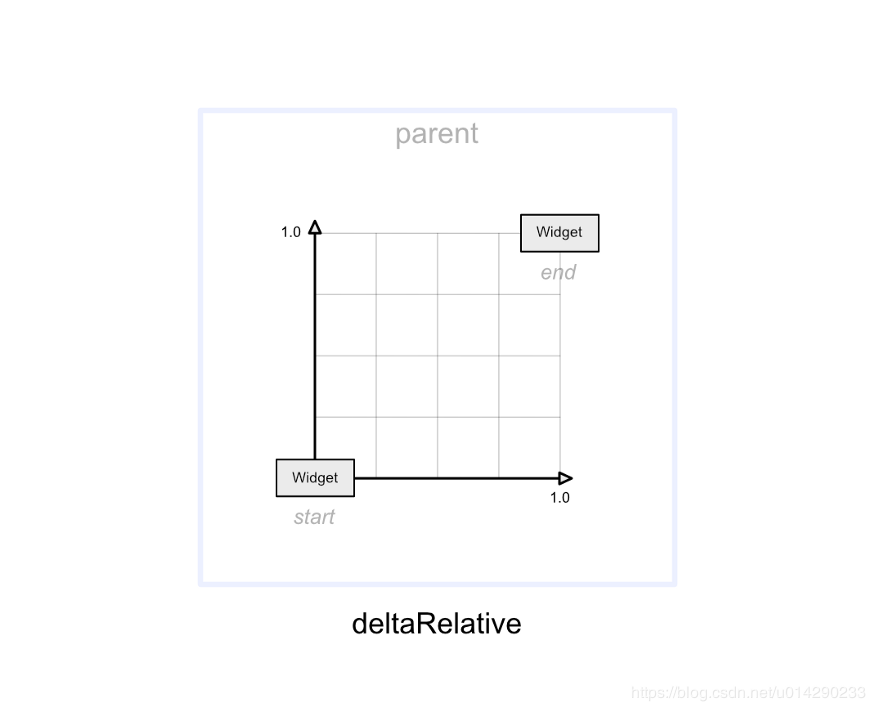

三种坐标系的区别 parentRelative 这个我使用后发现与引用的博客里不一样，这个是与Android坐标系一致，以父容器左上角为坐标原点，向右为x轴正方向，向下为y轴正方向。 deltaRelative 以控件开始位置和结束位置定义坐标系，开始位置为坐标原点，水平方向为X轴，垂直方向为Y轴。

pathRelative 以起始位置为坐标原点，起始位置到结束位置的path为X轴，垂直方向为Y轴。

motion:pathMotionArc 表示两点之间的path形状，默认是none（线性），flip表示翻转当前弧形方向

startHorizontal ![startHorizontal](img-blog.csdnimg.cn/20190702190… =200x112)
startVertical ![在这里插入图片描述](img-blog.csdnimg.cn/20190702190… =200x112)

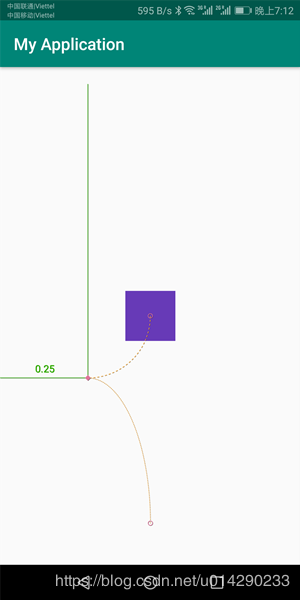

第一个关键点定义完成后运行如图

如此这样，定义完其他的关键点

<KeyFrameSet>

            <KeyPosition
                motion:framePosition="20"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="flip"
                motion:percentX="0.25"
                motion:percentY="0.65" />
            <KeyPosition
                motion:framePosition="36"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="flip"
                motion:percentX="0"
                motion:percentY="0.5" />
            <KeyPosition
                motion:framePosition="52"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="startHorizontal"
                motion:percentX="0.5"
                motion:percentY="0.25" />
            <KeyPosition
                motion:framePosition="68"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="startVertical"
                motion:percentX="1"
                motion:percentY="0.5" />
            <KeyPosition
                motion:framePosition="84"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="none"
                motion:percentX="0.5"
                motion:percentY="0.75" />

        </KeyFrameSet>

如此这样，定义完其他的关键点

<KeyFrameSet>

            <KeyPosition
                motion:framePosition="20"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="flip"
                motion:percentX="0.25"
                motion:percentY="0.65" />
            <KeyPosition
                motion:framePosition="36"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="flip"
                motion:percentX="0"
                motion:percentY="0.5" />
            <KeyPosition
                motion:framePosition="52"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="startHorizontal"
                motion:percentX="0.5"
                motion:percentY="0.25" />
            <KeyPosition
                motion:framePosition="68"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="startVertical"
                motion:percentX="1"
                motion:percentY="0.5" />
            <KeyPosition
                motion:framePosition="84"
                motion:keyPositionType="parentRelative"
                motion:motionTarget="@id/main_image1"
                motion:pathMotionArc="none"
                motion:percentX="0.5"
                motion:percentY="0.75" />

        </KeyFrameSet>

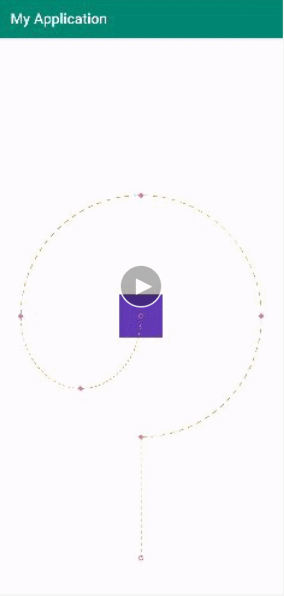

运行效果如下：

添加其他的ImageView，更改最后的显示位置，将ImageView1的关键点复制3份，分别设成其他的ImageView的关键点

<ConstraintSet android:id="@+id/start">
        <Constraint
            android:id="@+id/main_image1"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:drawPath="path"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintRight_toRightOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            motion:pathMotionArc="startVertical" />

        <Constraint
            android:id="@+id/main_image2"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:drawPath="path"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintRight_toRightOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            motion:pathMotionArc="startVertical" />
        <Constraint
            android:id="@+id/main_image3"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:drawPath="path"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintRight_toRightOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            motion:pathMotionArc="startVertical" />
        <Constraint
            android:id="@+id/main_image4"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:drawPath="path"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintRight_toRightOf="parent"
            motion:layout_constraintTop_toTopOf="parent"
            motion:pathMotionArc="startVertical" />

    </ConstraintSet>

    <ConstraintSet android:id="@+id/end">
        <Constraint
            android:id="@+id/main_image1"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toLeftOf="parent"
            motion:layout_constraintRight_toLeftOf="@id/main_image2"
            motion:layout_constraintVertical_chainStyle="spread_inside" />
        <Constraint
            android:id="@+id/main_image2"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toRightOf="@id/main_image1"
            motion:layout_constraintRight_toLeftOf="@id/main_image3" />
        <Constraint
            android:id="@+id/main_image3"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toRightOf="@id/main_image2"
            motion:layout_constraintRight_toLeftOf="@id/main_image4" />
        <Constraint
            android:id="@+id/main_image4"
            android:layout_width="60dp"
            android:layout_height="60dp"
            motion:layout_constraintBottom_toBottomOf="parent"
            motion:layout_constraintLeft_toRightOf="@id/main_image3"
            motion:layout_constraintRight_toRightOf="parent" />

    </ConstraintSet>

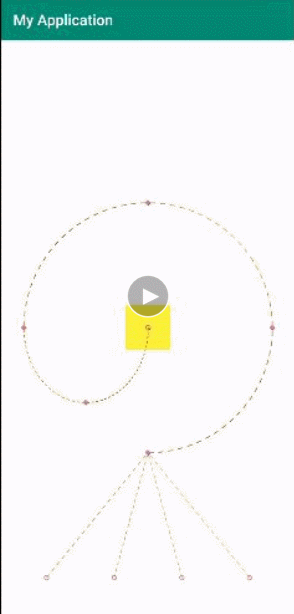

效果如下：

可以看到效果和演示视频差不多了，接下来使4个ImageView依次运动

更改每个ImageView的每个motion:framePosition，使各个关键点产生距离，最终效果如下

代码已上传github github地址

参考文章：
