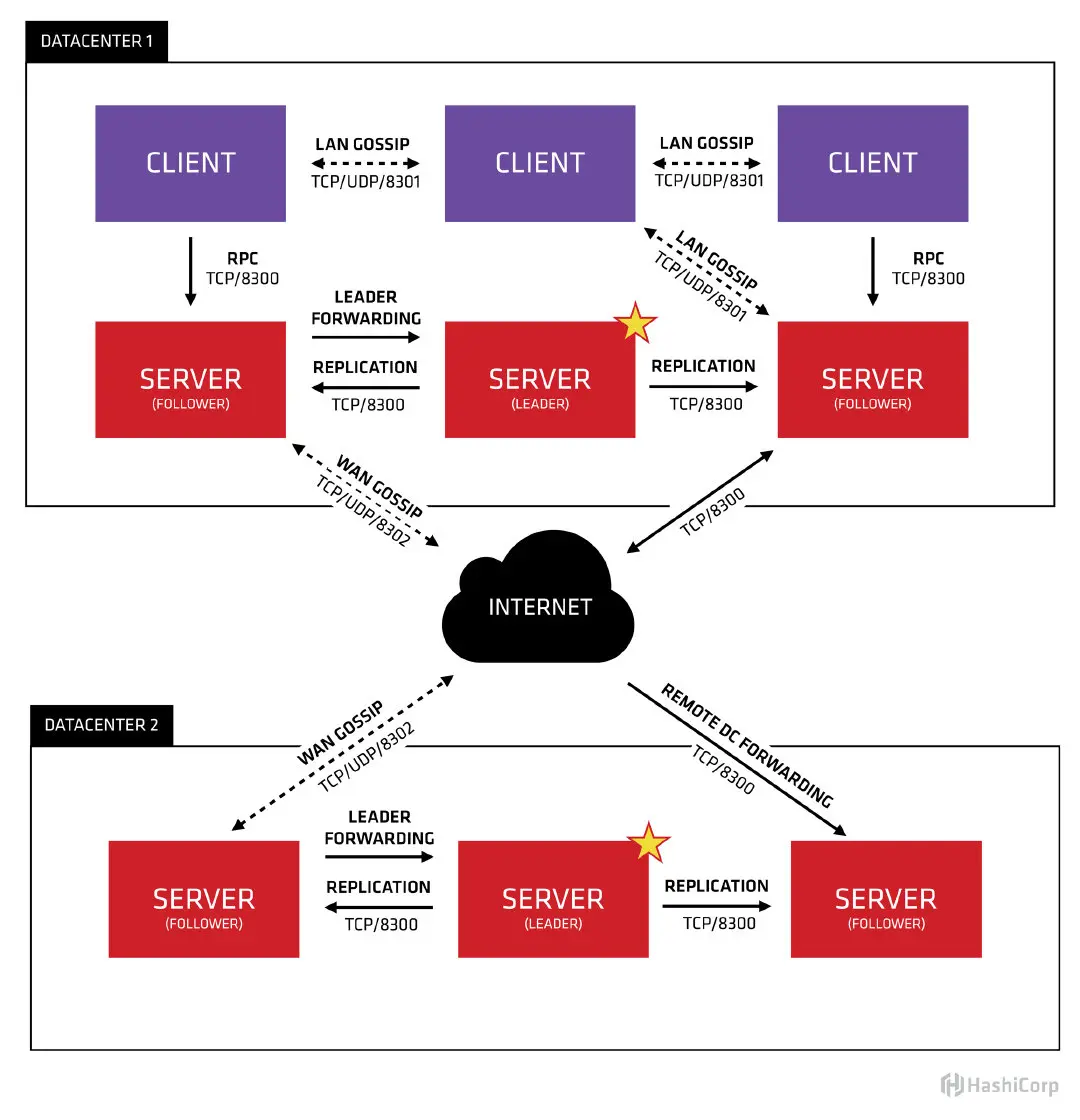

1、Consul官方架构图和说明

Consul 提供了高可用的kv存储，集群架构，这点和etcd zookeeper类似。另外也提供了自动服务发现注册的套件，并且能否对服务进行健康检查。结合consul-template可以实现服务提供方信息更新(比如增加了API服务器)时，自动生成配置文件给服务使用方自动更新配置。

从图中可看到的是Consul支持跨数据中心，在每个数据中心有client和server。一般server是3-5个，少了会影响可靠性，多了会影响速度。client则没有数量的限制。

集群通过goosip协议管理所有node成员和广播集群消息，client需要配置文件就能发现急群众所有的server，节点故障检测被分不到整个集群，不需要server的参与。所有server通过Raft协议进行选主(leader), leader负责处理所有的查询和事务。

server还负责与其他数据中心交互来处理跨数据中心的请求，当server收到这种请求它会将请求转发到相应的数据中心活本地的leader。

2、纯Server模式

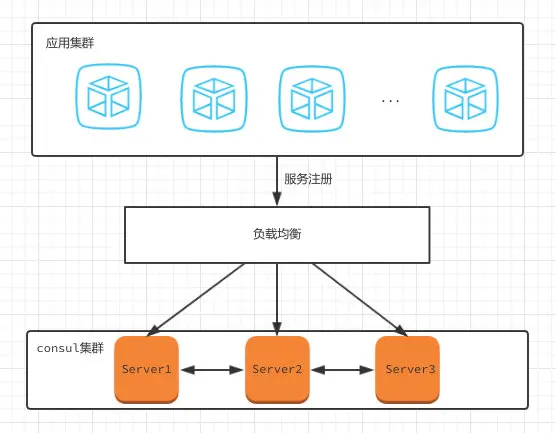

client和server本质都是consul的agent，只是角色不同（在启动时指定参数即可）。之前我们产线环境并没有完全按照官方架构图（即client-server模式）进行部署，而是采用了全部server的模式，如下图：

这种架构下带来的问题有两个：

高可用
服务实例注册时配置的consul-host是负载均衡的地址，服务注册到集群中后，由集群中的一个节点负责对该实例进行健康检查。假如存在一下情况：（1）某个服务有两个节点实例，这两个节点通过负载均衡进行注册后都由server1进行健康检查（2）server1节点不可用（可能是server1挂了，也可能是server1所在机器出现问题）。这样就会导致服务在注册中心中消失导致服务无法访问到，而服务本身并不存在问题。
服务注销
因为集群中的某一个节点（比如server1）负责服务的健康检查，在服务从注册中心注销时，通过负责均衡注销时的代码如下：

ConsulClient client = new ConsulClient("负载均衡地址");
client.agentServiceDeregister("当前服务在注册中心的Id");

由于负载均衡，注销时定位到的集群节点可能是server2，这样就会导致服务的注销失败。解决的办法是遍历集群中的所有节点（members）进行注销，具体可参考：使用Consul时，服务无法正常注销

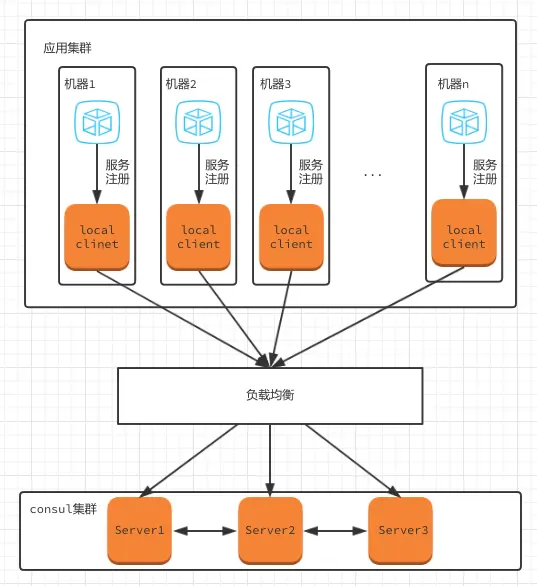

目前consul的整体架构升级为client-server模式，服务注册时不再向consul-server集群进行注册，而是向服务所在机器的consul-client进行注册，有consul-client将注册信息同步到consul-server集群中，架构如下：

回顾以上两个问题：

高可用
服务实例注册时向本级consul-client进行注册，如果consul-client不可用，只影响这个consul-client所在机器的所有服务实例（如果机器挂了则所有这台机器上的实例不能访问就很合理）。因为服务实例本身的高可用会分布在不同的机器上，所以不会影响另外一台机器上的实例（不要把鸡蛋放在一个篮子里）。

注意：consul-client挂了，服务的注册信息不会转移到另外一个consul-client中。所以要求服务本身处于不同的机器上来保证高可用。

ConsulClient client = new ConsulClient("local-consul-client-ip");
client.agentServiceDeregister("当前服务在注册中心的Id");
