ConstraintLayout,看完一篇真的就够了么？

1. 前言

最近中毒很深，经常逛掘金，看到很多优秀的文章，感谢掘金。同时也看到很多标题，看看XXXX，一篇就够了。技术一直在不停的更新迭代，看一篇永远是不够的，建议再看一遍官网的，可以看到被作者过滤掉的信息或者最新的更新。这就是我为什么会在文末放官网链接的原因，如果有的话。

2. ConstraintLayout

ConstraintLayout作为一款可以灵活调整view位置和大小的Viewgroup被Google疯狂推荐，以前创建布局，默认根元素都是LinearLayout,现在是ConstraintLayout了。ConstraintLayout能够以支持库的形式最小支持到API 9，同时也在不断的丰富ConstraintLayout的API和功能。ConstraintLayout在复杂布局中能够有效的，降低布局的层级，提高性能，使用更加灵活。

在app组件的Graldle默认都有如下依赖：

//可能版本不一样哦
implementation 'com.android.support.constraint:constraint-layout:1.1.3

迫不及待想了解ConstraintLayout能在布局做点什么了。

2.1 相对定位

相对定位，其实这跟RelativeLayout差不多,一个View相对另外一个View的位置。

通过简单的使用ConstraintLayout的属性也就可以实现以上布局。World对于Hello的右边，GitCode对位于Hello的下边

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
    ...>
    <TextView
            ...
            android:text="Hello"
            android:id="@+id/tvHello"/>

    <TextView
            ...
            android:text="World"
            app:layout_constraintLeft_toRightOf="@+id/tvHello"/>

    <TextView
            ...
            android:text="GitCode"
            app:layout_constraintTop_toBottomOf="@id/tvHello"/>
</android.support.constraint.ConstraintLayout>

以TextView World相对位置属性layout_constraintLeft_toRightOf来说，constraintLeft表示TextView World本身的左边，一个View有四条边，因此TextView的上、右、下边分别对应着constraintTop、constraintRight、constraintBottom。toRightOf则表示位于另外一个View的右边，例如此处位于Hello的右边,因此对应还有toLeftOf、toRghtOf、toBottomOf,分别位于View Hello的左、右、下边。总结的说，constraintXXX表示View自身约束的边，toXXXOf表示另一个View的边，而XXX的值可以是Left、Top、Right、Bottom，分别对应左，上、右、下边。layout_constraintStart_toEndOf也是类似的道理。

另外需要注意的是，view的位置可以相对于同层的view和parent,在相对于parent的时候toLeftOf、toTopOf、toRghtOf、toBottomOf分别表示位于parent的内部左上右下边缘。如图：红色框表示parent view。

再来看看一个特殊的场景：

此时想要Hello和World文本中间对齐怎么办？ConstraintLayout提供了layout_constraintBaseline_toBaselineOf属性。

<TextView
   ...
    android:text="Hello"
    android:id="@+id/tvHello"/>

<TextView
    ...
    android:text="World"
    app:layout_constraintBaseline_toBaselineOf="@id/tvHello"
    app:layout_constraintLeft_toRightOf="@+id/tvHello"/>

此时界面就如愿了，比Relativelayout方便多了。

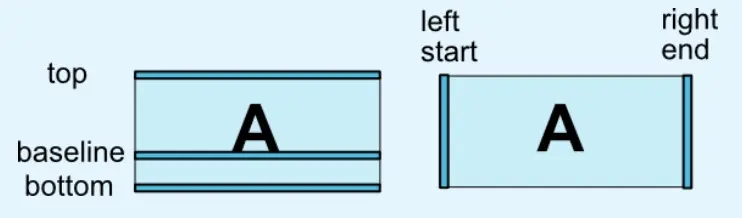

什么是baseline？贴张官网的图。

2.2 边距

边距与平常使用并无太大区别，但需要先确定view的位置，边距才会生效。如：

<TextView
        ...
        android:layout_marginTop="10dp"
        android:layout_marginLeft="10dp"/>

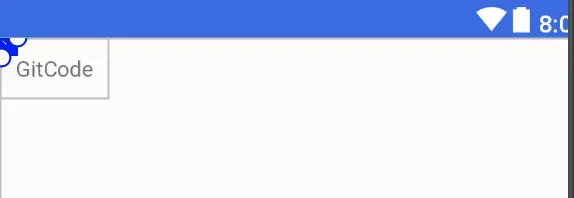

在其他的ViewGroup,TextView的layout_marginTop和layout_marginLeft属性是会生效的，但在ConstraintLayout不会生效，因为此时TextView的位置还没确定。下面的代码才会生效。

<TextView
        ...
        android:layout_marginTop="10dp"
        android:layout_marginLeft="10dp"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"
         />

常用属性如下：

• android:layout_marginStart
• android:layout_marginEnd
• android:layout_marginLeft
• android:layout_marginTop
• android:layout_marginRight
• android:layout_marginBottom

GONE Margin

有时候，会有这种需求，在World可见的时候，GitCode与World的左边距是0，当World不见时，GitCode的左边距是某个特定的值。

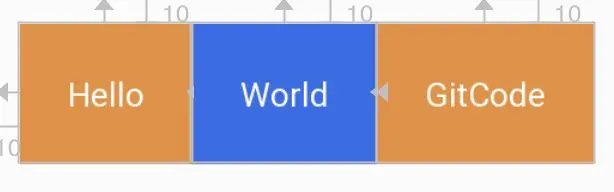

World可见的效果，GitCode的左边距为0

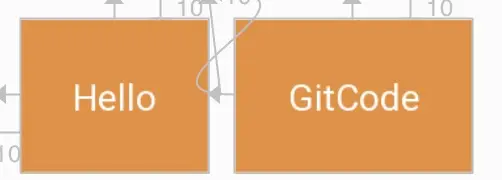

World不可见的效果，GitCode的左边距为10

为此，ConstraintLayout提供了特殊的goneMargin属性，在目标View隐藏时，属性生效。有如下属性：

• layout_goneMarginStart
• layout_goneMarginEnd
• layout_goneMarginLeft
• layout_goneMarginTop
• layout_goneMarginRight
• layout_goneMarginBottom

Centering positioning and bias

在RelativeLayout居中，通常是使用以下三个属性：

• layout_centerInParent 中间居中
• layout_centerHorizontal 水平居中
• layout_centerVertical 垂直居中

而在ConstraintLayout居中则采用左右上下边来约束居中。

• 水平居中 layout_constraintLeft_toLeftOf & layout_constraintRight_toRightOf
• 垂直居中 layout_constraintTop_toTopOf & layout_constraintBottom_toBottomOf
• 中间居中 水平居中 & 垂直居中 举个栗子:

<TextView
    ...
    android:text="Hello"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"/>

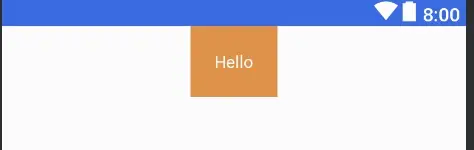

效果图：

那，要是想把Hello往左挪一点，怎么办？

那很简单，使用margin呀。不不不，这里要介绍的是另外两个属性，与LinearLayout的权重类似(当然，ConstraintLayout也可以使用权重属性)，但简单很多。

• layout_constraintHorizontal_bias 水平偏移
• layout_constraintVertical_bias 垂直偏移

两个属性的取值范围在0-1。在水平偏移中，0表示最左，1表示最右；在垂直偏移，0表示最上，1表示最下；0.5表示中间。

<TextView
    ...
    android:text="Hello"
    app:layout_constraintHorizontal_bias="0.8"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"/>

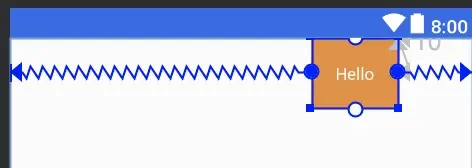

效果：

2.3 圆形定位(Added in 1.1)

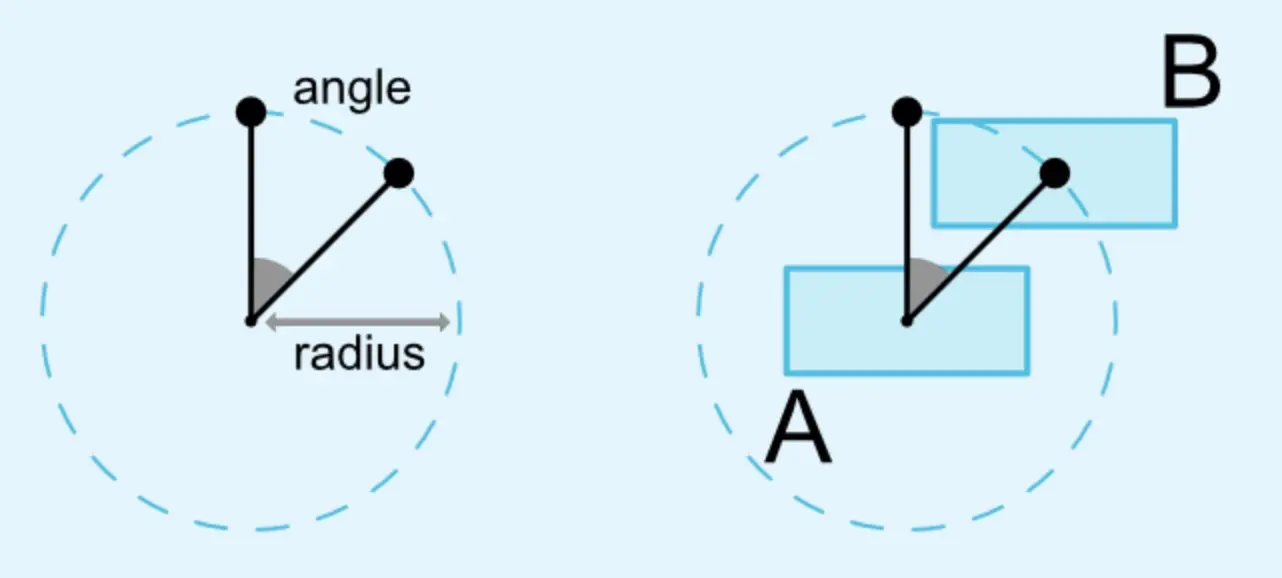

圆形定位指的是View的中心点相对于另外View中心点的位置。贴张官网图。

涉及三个属性：

• layout_constraintCircle : 另外一个view的id,上图的A view
• layout_constraintCircleRadius : 半径，上图的radius
• layout_constraintCircleAngle : 角度，上图angle，范围为0-360 根据上面上个属性就可以确定B View的位置。从图也可以知道，角度以时间12点为0，顺时针方式。

吃个栗子：

<TextView
    ...
    android:text="Hello"
    android:id="@+id/tvHello"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintLeft_toLeftOf="parent"
    app:layout_constraintRight_toRightOf="parent"/>

<TextView
    android:text="World"
    app:layout_constraintCircle="@id/tvHello"
    app:layout_constraintCircleRadius="180dp"
    app:layout_constraintCircleAngle="135"/>

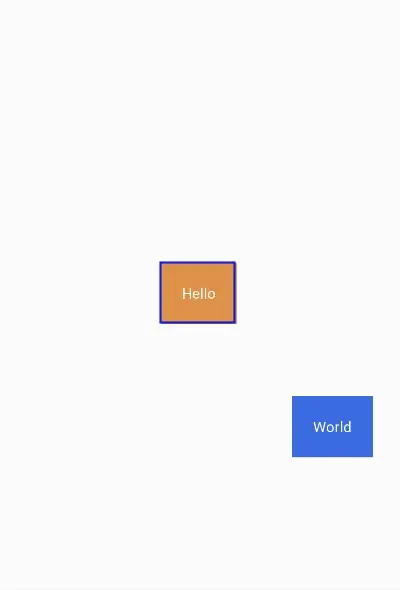

效果图：Hello中间居中，World 135角度

2.4 尺寸约束

ConstraintLayout 最大最小尺寸

ConstraintLayout的宽高设为WRAP_CONTENT时，可以通过以下熟悉设置其最大最小尺寸。

• android:minWidth 最小宽度
• android:minHeight 最小高度
• android:maxWidth 最大宽度
• android:maxHeight 最大高度

ConstraintLayout中的控件尺寸约束

在ConstraintLayout中控件可以三种方式来设置其尺寸约束。

• 指定具体的值。如123dp
• 使用值WRAP_CONTENT,内容自适配。
• 设为0dp,即MATCH_CONSTRAINT，扩充可用空间。

第一二种跟平常使用没什么区别。第三种会根据约束情况重新计算控件的大小。 在ConstraintLayout中，不推荐使用MATCH_PARENT，而是推荐使用MATCH_CONSTRAINT(0dp),它们的行为是类似的。

吃个栗子吧：

 <TextView
        android:text="Hello"
        android:id="@+id/tvHello"
        android:gravity="center"
        android:padding="20dp"
        app:layout_constraintTop_toTopOf="parent"
        android:textColor="@color/colorWhite"
        android:background="@color/colorPrimary"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        android:layout_width="0dp"
        android:layout_marginRight="20dp"
        android:layout_height="wrap_content"/>

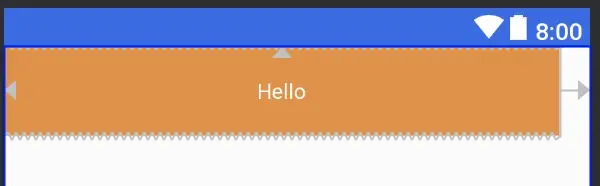

设置layout_width为0dp;layout_height为wrap_content;layout_marginRight为20dp,与parent左右对齐。

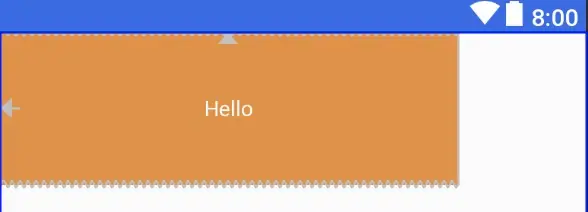

效果图：

在1.1之前的版本，控件尺寸设为WRAP_CONTENT,控件默认是由组件文本大小控制，其他约束是不生效的。可以通过以下属性设置是否生效。

• app:layout_constrainedWidth=”true|false”
• app:layout_constrainedHeight=”true|false”

控件设为MATCH_CONSTRAINT时，控件的大小会扩展所有可用空间，在1.1版本后，可以通过以下属性改变控件的行为。

• layout_constraintWidth_min 最小宽度
• layout_constraintHeight_min 最小高度
• layout_constraintWidth_max 最大宽度
• layout_constraintHeight_max 最大高度
• layout_constraintWidth_percent 宽度占parent的百分比
• layout_constraintHeight_percent 高度占parent的百分比

吃个栗子：

<TextView
        android:text="Hello"
        android:id="@+id/tvHello"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintWidth_percent="0.5"
        app:layout_constraintWidth_default="percent"
        android:layout_width="0dp"
        android:layout_height="wrap_content"/>

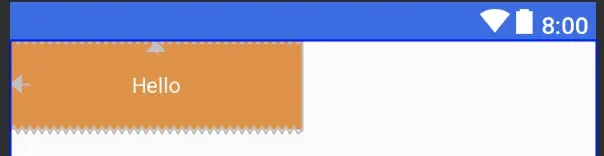

将android:layout_width设为MATCH_CONSTRAINT,即0dp;将app:layout_constraintWidth_default设为percent;将app:layout_constraintWidth_percent设为0.5，表示占parent的50%，取值范围是0-1。

效果图：

比例约束

控件的宽高比，要求是宽或高至少一个设为0dp，然后设置属性layout_constraintDimensionRatio即可。

<TextView
    android:text="Hello"
    app:layout_constraintDimensionRatio="3:1"
    android:layout_width="0dp"
    android:layout_height="100dp"
    />

这里设置宽高比为3:1,高度为100dp,那么宽度将为300dp。

也可以在比例前加W,H表示是宽高比还是高宽比。如下面表示高宽比。

<Button android:layout_width="0dp" android:layout_height="0dp"
    app:layout_constraintDimensionRatio="H,16:9"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintTop_toTopOf="parent"/>

2.5 链

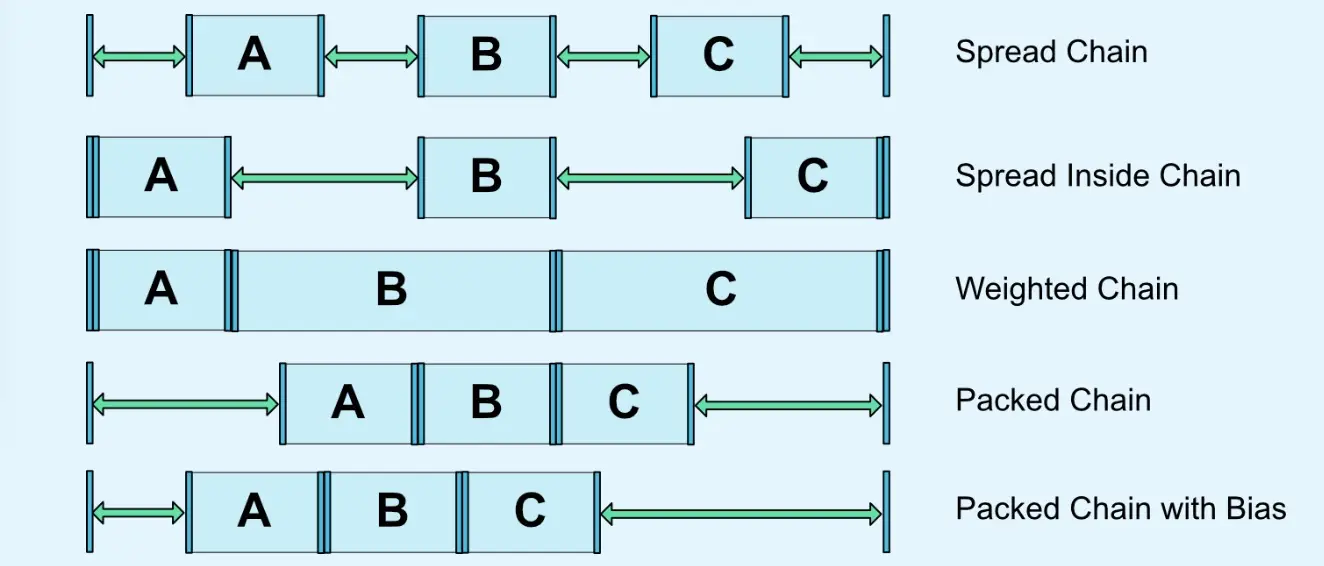

链在水平或者垂直方向提供一组类似行为。如图所示可以理解为横向链。这里需要了解一点，A与parent的左边缘约束，B与parent的右边边缘约束，A右边和B左边之间相互约束，才能使用一条链。多个元素之间也是如此，最左最右与parent约束，元素之间边相互约束。不然下面的链式永远无法生效。

横向链最左边第一个控件，垂直链最顶边第一个控件称为链头，可以通过下面两个属性链头统一定制链的样式。

• layout_constraintHorizontal_chainStyle 水平方向链式
• layout_constraintVertical_chainStyle 垂直方向链式

它两的值默认可以是

• CHAIN_SPREAD 展开样式（默认）
• Weighted chain 在CHAIN_SPREAD样式，部分控件设置了MATCH_CONSTRAINT，那他们将扩展可用空间。
• CHAIN_SPREAD_INSIDE 展开样式，但两端不展开
• CHAIN_PACKED 抱团(打包)样式，控件抱团一起。通过偏移bias，可以改变packed元素的位置。



  从实际开发，这么应用还是挺广泛的。 提供份代码参考，避免走冤枉路：

<?xml version="1.0" encoding="utf-8"?>
<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
            android:text="Hello"
            android:id="@+id/tvHello"
            android:gravity="center"
            android:padding="20dp"
            app:layout_constraintHorizontal_chainStyle="spread"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toLeftOf="@id/tvWorld"
            android:textColor="@color/colorWhite"
            android:background="@color/colorPrimaryDark"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"/>
    <TextView
            android:text="World"
            android:gravity="center"
            android:padding="20dp"
            android:id="@+id/tvWorld"
            app:layout_constraintLeft_toRightOf="@id/tvHello"
            app:layout_constraintRight_toRightOf="parent"
            android:textColor="@color/colorWhite"
            android:background="@color/colorPrimary"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"/>

</android.support.constraint.ConstraintLayout>

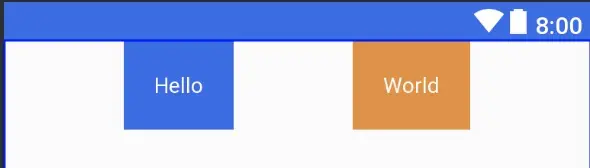

效果：

在链中，剩余空余空间默认平均给各元素，但有时可以通过权重属性layout_constraintVertical_weight来指定分配空间的大小。

1.1之后，在链中使用边距时，边距是相加的，也就说，假设Hello的右边距为5，World的左边距为20，那么它们之间的边距就是25。在链式，边距先从剩余空间减去的，然后再用剩余的空间在元素之间进行定位。

2.6 优化器

在1.1之后，公开了优化器，通过在app:layout_optimizationLevel来决定控件在哪方面进行优化。

• none : 不进行优化
• standard : 默认方式， 仅仅优化direct和barrier约束
• direct : 优化direct约束
• barrier : 优化barrier约束
• chain : 优化链约束 (实验性质)
• dimensions : 优化尺寸 (实验性质), 减少测量次数

3.工具类

3.1 Guideline（参考线）

参考线实际上不会在界面进行显示，只是方便在ConstraintLayout布局view时候做一个参考。

通过设置Guideline的属性orientation来表示是水平方向还是垂直方向的参考线，对应值为vertical和horizontal。可以通过三种方式来定位Guideline位置。

• layout_constraintGuide_begin 从左边或顶部指定具体的距离
• layout_constraintGuide_end 从右边或底部指定具体的距离
• layout_constraintGuide_percent 从宽度或高度的百分比来指定具体距离

丢个栗子:

<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <android.support.constraint.Guideline
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/guideline"
            android:orientation="vertical"
            app:layout_constraintGuide_begin="10dp"/>

    <Button android:text="Button"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/button"
            app:layout_constraintLeft_toLeftOf="@+id/guideline"
            android:layout_marginTop="16dp"
            app:layout_constraintTop_toTopOf="parent"/>

    <Button android:text="Button2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/button2"
            app:layout_constraintLeft_toLeftOf="@+id/guideline"
            android:layout_marginTop="16dp"
            app:layout_constraintTop_toBottomOf="@id/button"/>
</android.support.constraint.ConstraintLayout>

Guideline设置为垂直参考线，距离开始的位置为10dp。如下图所示，实际中需要把鼠标移到button才会显示出来哦。

3.2 Barrier（栅栏）

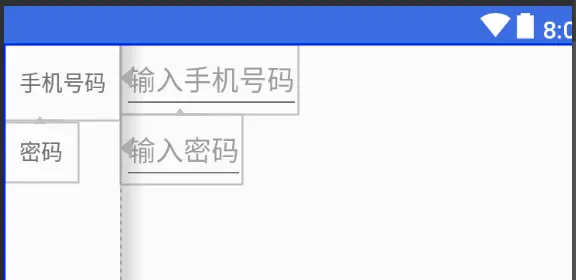

Barrier有点类似Guideline，但Barrier会根据所有引用的控件尺寸的变化重新定位。例如经典的登录界面，右边的EditText总是希望与左右所有TextView的最长边缘靠齐。 如果两个TextView其中一个变得更长，EditText的位置都会跟这变化，这比使用RelativeLayout灵活很多。

代码：

<android.support.constraint.ConstraintLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

    <android.support.constraint.Barrier
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            app:barrierDirection="right"
            android:id="@+id/barrier"
            app:constraint_referenced_ids="tvPhone,tvPassword"
            />

    <TextView android:layout_width="wrap_content"
              android:text="手机号码"
              android:id="@+id/tvPhone"
              android:gravity="center_vertical|left"
              android:padding="10dp"
              android:layout_height="50dp"/>

    <TextView android:layout_width="wrap_content"
              android:text="密码"
              android:padding="10dp"
              android:gravity="center_vertical|left"
              android:id="@+id/tvPassword"
              app:layout_constraintTop_toBottomOf="@id/tvPhone"
              android:layout_height="wrap_content"/>

    <EditText android:layout_width="wrap_content"
              android:hint="输入手机号码"
              android:id="@+id/etPassword"
              app:layout_constraintLeft_toLeftOf="@id/barrier"
              android:layout_height="wrap_content"/>

    <EditText android:layout_width="wrap_content"
              android:hint="输入密码"
              app:layout_constraintTop_toBottomOf="@id/etPassword"
              app:layout_constraintLeft_toLeftOf="@id/barrier"
              android:layout_height="wrap_content"/>


</android.support.constraint.ConstraintLayout>

app:barrierDirection所引用控件对齐的位置，可设置的值有：bottom、end、left、right、start、top.constraint_referenced_ids为所引用的控件，例如这里的tvPhone,tvPasswrod。

3.3 Group（组）

用来控制一组view的可见性，如果view被多个Group控制，则以最后的Group定义的可见性为主。

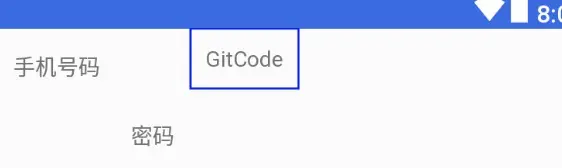

吃个香喷喷栗子吧： Group默认可见时，是这样的。

设置Group的visible属性为gone.

<android.support.constraint.ConstraintLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

    <android.support.constraint.Group
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:id="@+id/group"
            android:visibility="gone"
            app:constraint_referenced_ids="tvPhone,tvPassword"
            />

    <TextView android:layout_width="wrap_content"
              android:text="手机号码"
              android:id="@+id/tvPhone"
              android:gravity="center_vertical|left"
              android:padding="10dp"
              android:layout_height="50dp"/>

    <TextView android:layout_width="wrap_content"
              android:text="密码"
              android:padding="10dp"
              android:gravity="center_vertical|left"
              android:id="@+id/tvPassword"
              app:layout_constraintLeft_toRightOf="@id/tvPhone"
              app:layout_constraintTop_toBottomOf="@id/tvPhone"
              android:layout_height="wrap_content"/>

    <TextView android:layout_width="wrap_content"
              android:text="GitCode"
              android:padding="10dp"
              android:gravity="center_vertical|left"
              app:layout_constraintLeft_toRightOf="@id/tvPassword"
              android:layout_height="wrap_content"/>

</android.support.constraint.ConstraintLayout>

效果就变成了这样了，tvPhone,tvPassword都被隐藏了。

3.4 Placeholder（占位符）

一个view占位的占位符，当指定Placeholder的content属性为另一个view的id时，该view会移动到Placeholder的位置。

代码中，将TextView的定位在屏幕中间，随着将id设置给Placeholder的属性后，TextView的位置就跑到Placeholder所在的地方，效果图跟上图一直。

<android.support.constraint.ConstraintLayout
        xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

    <android.support.constraint.Placeholder
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            app:content="@id/tvGitCode"
              />

    <TextView android:layout_width="wrap_content"
              android:text="GitCode"
              android:id="@+id/tvGitCode"
              android:padding="10dp"
              app:layout_constraintLeft_toLeftOf="parent"
              app:layout_constraintRight_toRightOf="parent"
              android:gravity="center_vertical|left"
              android:layout_height="wrap_content"/>

</android.support.constraint.ConstraintLayout>

3.5 其他

在2.0，为ConstraintLayout增加了ConstraintProperties、ConstraintsChangedListener等，感兴趣可以自己看看官网。

更多信息请参考官网

4.总结

在写本文之前，其实还不会用ConstraintLayout，写完本文之后，已经上手和喜欢上了，满足自己在实际开发中想要的效果，能够有效的减少布局的层级，从而提高性能。不知道看完本文，你会使用ConstraintLayout了没有？

Welcom to visit my github

好文推荐： Jetpack:在数据变化时如何优雅更新Views数据
