老板让我搞一下3D地图 我便去瞧一瞧 看一看 ~~~~

1.因为之前的项目都是基于echarts的刚好echarts-gl页支持3D于是我便选择echarts-gl作为我的练手项目

2.所有我选择的技术栈是： vue echarts echarts-gl

安装Vue和echarts

1.很多人对于ehcarts安装在vue有点抓瞎，更不用说是在vue上面搞3D今天我就来告诉大家如何安装和使用echarts-gl初始化一个3D地图 2.安装echarts和echarts-al
npm i echarts --save npm i echarts-gl --save
3.引用echarts和echarts-gl 在main.js搞事情

import echarts from 'echarts';
import 'echarts-gl'

Vue.prototype.$echarts = echarts

4.很多人说echarts不支持地图了 嘿嘿嘿 那是因为你没有发现美得眼睛 在你的页面引入

require('../../node_modules/echarts/map/js/china')

地图消息就在你的node_modules/echarts/map/china中

好了你的echarts和echarts-gl可以用了 下面我们进入编程

初始化echarts-gl 3D地图

1.首先 新建一个option.js 这个文件是用来放配置项的你要是不建立也可以 就是页面的代码多一点 不大好看

  1. 配置页代码如下 (主要是地点标识和3D地图的颜色样式)
//标识数据,用来标识地图上的点，给用户提供点击事件
var geoCoordMap = {
    '黑龙江': [127.9688, 45.368],
    '内蒙古': [110.3467, 41.4899],
    "吉林": [125.8154, 44.2584],
    '北京市': [116.4551, 40.2539],
    "辽宁": [123.1238, 42.1216],
    "河北": [114.4995, 38.1006],
    "天津": [117.4219, 39.4189],
    "山西": [112.3352, 37.9413],
    "陕西": [109.1162, 34.2004],
    "甘肃": [103.5901, 36.3043],
    "宁夏": [106.3586, 38.1775],
    "青海": [101.4038, 36.8207],
    "新疆": [87.9236, 43.5883],
    "西藏": [91.11, 29.97],
    "四川": [103.9526, 30.7617],
    "重庆": [108.384366, 30.439702],
    "山东": [117.1582, 36.8701],
    "河南": [113.4668, 34.6234],
    "江苏": [118.8062, 31.9208],
    "安徽": [117.29, 32.0581],
    "湖北": [114.3896, 30.6628],
    "浙江": [119.5313, 29.8773],
    "福建": [119.4543, 25.9222],
    "江西": [116.0046, 28.6633],
    "湖南": [113.0823, 28.2568],
    "贵州": [106.6992, 26.7682],
    "云南": [102.9199, 25.4663],
    "广东": [113.12244, 23.009505],
    "广西": [108.479, 23.1152],
    "海南": [110.3893, 19.8516],
    '上海': [121.4648, 31.2891]

};
var chinaDatas = [
    [{
        name: '黑龙江',
        value: 100
    }],
    [{
        name: '内蒙古',
        value: 300
    }],
    [{
        name: '吉林',
        value: 300
    }],
    [{
        name: '辽宁',
        value: 300
    }],
    [{
        name: '河北',
        value: 300
    }],
    [{
        name: '天津',
        value: 300
    }],
    [{
        name: '山西',
        value: 300
    }],
    [{
        name: '陕西',
        value: 300
    }],
    [{
        name: '甘肃',
        value: 300
    }],
    [{
        name: '宁夏',
        value: 300
    }],
    [{
        name: '青海',
        value: 300
    }],
    [{
        name: '新疆',
        value: 300
    }],
    [{
        name: '西藏',
        value: 300
    }],
    [{
        name: '四川',
        value: 300
    }],
    [{
        name: '重庆',
        value: 300
    }],
    [{
        name: '山东',
        value: 300
    }],
    [{
        name: '河南',
        value: 300
    }],
    [{
        name: '江苏',
        value: 300
    }],
    [{
        name: '安徽',
        value: 300
    }],
    [{
        name: '湖北',
        value: 300
    }],
    [{
        name: '浙江',
        value: 300
    }],
    [{
        name: '福建',
        value: 300
    }],
    [{
        name: '江西',
        value: 300
    }],
    [{
        name: '湖南',
        value: 300
    }],
    [{
        name: '贵州',
        value: 300
    }],
    [{
        name: '广西',
        value: 300
    }],
    [{
        name: '海南',
        value: 300
    }],
    [{
        name: '上海',
        value: 1300
    }]
];

//处理数据,是的数据格式符合echarts
var convertData = function(data) {
    var res = [];
    for (var i = 0; i < data.length; i++) {
        var geoCoord = geoCoordMap[data[i][0].name];
        if (geoCoord) {
            res.push({
                name: data[i][0].name,
                value: geoCoord.concat(data[i][0].value)
            });
        }
    }
    return res;
};

//具体配置，并输出

export default {
    backgroundColor: '#fff',
    geo3D: {
        data: convertData(chinaDatas),
        map: 'china',
        color: '#fff',
        roam: true, //是否开启鼠标缩放和平移漫游。默认不开启。
        itemStyle: {
            areaColor: 'rgba(255,255,255,1)',
            opacity: 1,
            borderWidth: 1,
            borderColor: '#000'
        }, //地图上每个省的颜色配置
        label: {
            show: false,
        },// 标特是否显示，显示配置

        emphasis: { //当鼠标放上去的状态
            label: {
                show: true
            },
            itemStyle: {
                color: '#000'
            }
        },

        tooltip: 'axis', //提示框设置

        formatter: val => {
            return val
        },
        /** 标签内容格式器，支持字符串模板和
        回调函数两种形式，字符串模板与回调函数
        返回的字符串均支持用 \n 换行。**/

        // legendHoverLink: true,

        regions: [{
            name: '山东',
            itemStyle: {
                color: '#000',
                opacity: 1,
            },
            label: {
                show: true
            },
        }],//默认高亮区域
    },
    series: [{
        name: 'light',
        type: 'scatter3D', //标识点
        symbol: 'pin',  //散点的形状。默认为圆形。
        coordinateSystem: 'geo3D',
        data: convertData(chinaDatas),
        symbolSize: function() {
            return 36
        },
        label: {
            show: false
        },
        itemStyle: {
            normal: {
                color: '#f00'
            }
        },
        zlevel: 6,
        emphasis: { //当鼠标放上去  地区区域是否显示名称
            label: {
                show: false
            },
            itemStyle: {
                color: '#000'
            }
        },
    },

    ]
};

3.引入option
import option from '你的option地址'
4. 创建 div
<div id="myChart" style="height: 1000px; width: 1000px;"></div> 5. 初始化

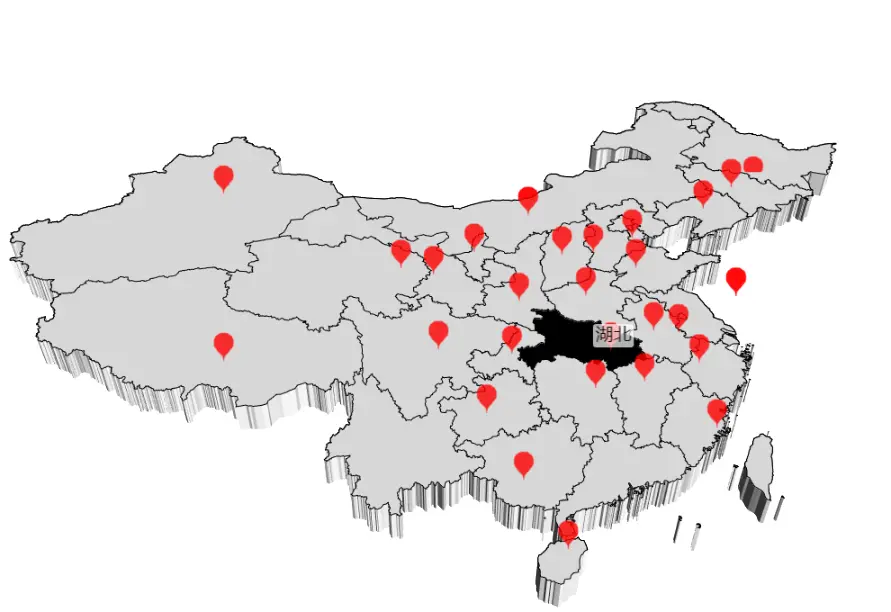

var myChart = this.$echarts.init(document.getElementById('myChart')); 6. 加载配置项 myChart.setOption(option); 7.这就是效果图 颜色可以自己配置的好看一下哟

增加定时高亮事件和点击事件

1.定时器代码(如何高亮关键就是改变geo的regions的name属性) 然后就动了

let regions = setInterval(function() {
    option.geo3D.regions[0].name = option.geo3D.data[count].name
    myChart.setOption(option);
    count ++
    if (count === option.geo3D.data.length) {
        count = 0
    }
}, 1000);

2.点击事件

myChart.on('click',function(params){
    clearInterval(regions)
    console.log(params)
    count = params.dataIndex
    option.geo3D.regions[0].name = params.name
    myChart.setOption(option);
});

3.双击重新开始定时器事件

myChart.getZr().on('dblclick', function(params) {
    regions = setInterval(function() {
        option.geo3D.regions[0].name = option.geo3D.data[count].name
        console.log(count)
        myChart.setOption(option);
        count ++
        if (count === option.geo3D.data.length) {
            count = 0
        }
    }, 1000);
});

4.其实要是在2D上可以用

myChart.dispatchAction({
    type: 'highlight',
    // 可选，系列 index，可以是一个数组指定多个系列
    seriesIndex?: number|Array,
    // 可选，系列名称，可以是一个数组指定多个系列
    seriesName?: string|Array,
    // 可选，数据的 index
    dataIndex?: number,
    // 可选，数据的 名称
    name?: string
})

这个事件 很遗憾的是 3D并不支持这些api

###echarts-gl 3D地图的坑爹之处###

1.点击事件(click)
它只能使用getZr()来搞点击 而且返回的信息只有鼠标在屏幕的x，y轴左边 你也可以使用 echartsInstance.convertFromPixel来转换
但是 其中转换公式和代码的时间也许比你写出来的时间更长 所以我放弃了

当然你也可以使用 ecahrts-gl的 1.0.0 beta-6 版本来做 这个版本就可以直接绑定click时间 但是Radeon高亮设置不了... 好坑啊 而且最好是 直接引入他的源代码
把import 'echarts-gl'替换成 import '../node_modules/echarts-gl/dist/echarts-gl.js';

其他的时间 比如高亮 双击 等等时间 3D地地图中是能给我惊喜 我不得不对我的地图进行阉割 我希望作者可以改一下

而且我想去改一个源代码 但是发现beta5到beta6版本改动的太多了 实在是干不动 同时也希望社区的各位能提供宝贵的意见可以解决这样的BUG

感谢各位老爷的观看~~~ 啾咪 爱你们哟
