vue源码解析-图解diff详细过程

·  阅读 2827

也看过其他讲vue diff过程的文章,但是感觉都只是讲了其中的一部分(对比方式),没有对其中细节的部分做详细的讲解,如

  • 匹配成功后进行的patchVnode是做了什么?为什么的有的紧接着要进行dom操作,有的没有?
  • 在diff的过程中,指针的具体如何移动?及哪些部分发生了变化?
  • insertedVnodeQueue 又是何用?为何一直带着?
  • 然后也是困惑很久的,很多文章在移动这部分直接操作的oldChildren,然而oldChildren会发生移动么?那么到底是谁发生了移动呢?

这里并不会直接就开始讲diff,为了让大家能了解到diff的详细过程,所在开始核心部分之前,有些简单的概念和流程需要提前说明一下,当然最好是希望你已经对vue源码patch这部分有些了解。

几个概念

由于核心是说明diff的过程,所以会先把diff涉及到的核心概念简单说明一下,对于这些若仍有疑问可以在评论区留言:

1. vnode

简单的说就是真实 dom 的描述对象,这也是vue的特点之一 - virtual dom。由于原生的dom结构过于复杂,当需要获取并了解节点信息的时候,并不需要操作复杂的 dom,相应的vue 是先用其描述对象进行分析(diff 对比也就是vnode的对比),然后再反应到真实的 dom。

export default class VNode {
  tag: string | void;
  data: VNodeData | void;
  children: ?Array<VNode>;
  text: string | void;
  elm: Node | void;
  ns: string | void;
  context: Component | void; // rendered in this component's scope
  key: string | number | void;
  componentOptions: VNodeComponentOptions | void;
  componentInstance: Component | void; // component instance
  parent: VNode | void; // component placeholder node

  // strictly internal
  raw: boolean; // contains raw HTML? (server only)
  isStatic: boolean; // hoisted static node
  isRootInsert: boolean; // necessary for enter transition check
  isComment: boolean; // empty comment placeholder?
  isCloned: boolean; // is a cloned node?
  isOnce: boolean; // is a v-once node?
  asyncFactory: Function | void; // async component factory function
  asyncMeta: Object | void;
  isAsyncPlaceholder: boolean;
  ssrContext: Object | void;
  functionalContext: Component | void; // real context vm for functional nodes
  functionalOptions: ?ComponentOptions; // for SSR caching
  functionalScopeId: ?string; // functioanl scope id support

  constructor () {
    ...
  }

}
复制代码

需要注意的是后面会涉及到的几个属性:

  • childrenparent 通过这个建立其vnode之间的层级关系,对应的也就是真实dom的层级关系
  • text 如果存在值,证明该vnode对应的就是一个文件节点,跟children是一个互斥的关系,不可能同时有值
  • tag 表明当前vnode,对应真实 dom 的标签名,如‘div’、‘p’
  • elm 就是当前vnode对应的真实的dom

2. patch

阅读源码中复杂函数的小技巧:看‘一头’‘一尾’。‘头’指的的入参,提炼出能看懂和能理解的参数(oldVnodevnodeparentElm),‘尾’指的是函数的处理结果,这个返回的elm。所以可以根据‘头尾’总结下,patch完成之后,新的vnode上会对应生成elm,也就是真实的 dom,且是已经挂载到parentElm下的dom。简单的来说,如vue 实例初始化、数据更改导致的页面更新等,都需要经过patch方法来生成elm。

  function patch (oldVnode, vnode, hydrating, removeOnly, parentElm, refElm) {
    // ...
    const insertedVnodeQueue = []
    // ...
    if (isUndef(oldVnode)) {
      isInitialPatch = true
      createElm(vnode, insertedVnodeQueue, parentElm, refElm)
    }
    // ...
    if (!isRealElement && sameVnode(oldVnode, vnode)) {
      // patch existing root node
      patchVnode(oldVnode, vnode, insertedVnodeQueue, removeOnly)
    }
    // ...
    return vnode.elm
  }
复制代码

patch 的过程(除去边界条件)主要会有三种 case:

  • 不存在 oldVnode,则进行createElm

  • 存在 oldVnode 和 vnode,但是 sameVnode 返回 false, 则进行createElm

  • 存在 oldVnode 和 vnode,但是 sameVnode 返回 true, 则进行patchVnode

3. sameVnode

上面提到了sameVnode,代码如下:

function sameVnode (a, b) {
  return (
    a.key === b.key && (
      (
        a.tag === b.tag &&
        a.isComment === b.isComment &&
        isDef(a.data) === isDef(b.data) &&
        sameInputType(a, b)
      ) || (
        isTrue(a.isAsyncPlaceholder) &&
        a.asyncFactory === b.asyncFactory &&
        isUndef(b.asyncFactory.error)
      )
    )
  )
}
复制代码

简单的举个的case,比如之前是一个<div>标签,由于逻辑的变动,变为<p>标签了,则sameVnode会返回false(a.tag === b.tag 返回 false)。所以sameVnode表明的是,满足以上条件就是同一个元素,才可进行patchVnode。反过来理解就是,只要以上任意一个发生改变,则无需进行pathchVnode,直接根据vnode进行createElm即可。

注意,sameVnode 返回true,不能说明是同一个vnode,这里的相同是指当前的以上指标一致,他们的children可能发生了变化,仍需进行patchVnode进行更新。

patchVnode

patch方法,我们知道patchVnode方法和createElm的方法最终的处理结果一样,就是生成或更新了当前vnode对应的dom。

经过上面的分析,总结下,就是当需要生成 dom,且前后vnode进行sameVnodetrue的情况下,则进行patchVnode

function patchVnode (oldVnode, vnode, insertedVnodeQueue, removeOnly) {
    // ...
    const elm = vnode.elm = oldVnode.elm
    // ...
    const oldCh = oldVnode.children
    const ch = vnode.children
    // ...
    if (isUndef(vnode.text)) {
      if (isDef(oldCh) && isDef(ch)) {
        if (oldCh !== ch) updateChildren(elm, oldCh, ch, insertedVnodeQueue, removeOnly)
      } else if (isDef(ch)) {
        if (isDef(oldVnode.text)) nodeOps.setTextContent(elm, '')
        addVnodes(elm, null, ch, 0, ch.length - 1, insertedVnodeQueue)
      } else if (isDef(oldCh)) {
        // 具体是何种情况下会走到这个逻辑???
        removeVnodes(elm, oldCh, 0, oldCh.length - 1)
      } else if (isDef(oldVnode.text)) {
        nodeOps.setTextContent(elm, '')
      }
    } else if (oldVnode.text !== vnode.text) {
      nodeOps.setTextContent(elm, vnode.text)
    }
    // ...
  }
复制代码

以上是patchVnode的部分代码,展示出来的这部分逻辑,也是patchVnode的核心处理逻辑。

以上代码,充斥大量的if else,大家可以思考几个问题?

  1. 根据以上代码分析,对于一个vnode,可分成三种vnode: 文本vnode、存在chilren的vnode、不存在children的vnode。对于oldVnode和vnode交叉组合的话,应该会有9种 case,那么以上的代码有全部覆盖所有 case 么?
  2. 那比如,具体哪些case会进入到removeVnodes的逻辑?

这其实也是我在阅读的时候思考的问题,最终我采用了以下的方式(对着代码绘制表格)来解决这种复杂的if else逻辑的解读:

oldVnode.text oldCh !oldCh
vnode.text setTextContent setTextContent setTextContent
ch addVnodes updateChildren addVnodes
!ch setTextContent removeVnodes setTextContent

对应着表格,然后对应着代码,相信你能找到答案。

updateChildren

经过上面的分析,只有在oldChch都存在的情况下才会执行updateChildren,此时入参是oldChch,所以可以知道的是,updateChildren进行的是同层级下的children的更新比较,也就是‘传说中的’diff了。

开始分析之前,可以思考下:若现在js来操作原生dom的一个<ul>列表,当然这个列表也是用原生的js来实现的,现在如果其中的数据顺序发生了变化,第一条要排到末尾或具体的某个位置,或者有新增数据、删除数据等,该如何操作。

let listData = [
  '测试数据1',
  '测试数据2',
  '测试数据3',
  '测试数据4',
  '测试数据5',
]
let ulElm = document.createElement('ul');
let liStr = '';
for(let i = 0; i < listData.length; i++){
  liStr += `<li>${listData[i]}</li>`
}
ulElm.append(liStr)
document.body.innerHTML = ''
document.body.append(ulElm)
复制代码

这个时候由于变化的不确定性,不希望在业务代码逻辑中维护繁琐的insertBeforeappendChildremoveChildreplaceChild,立马能想到的粗暴的解决方式是,我们拿到最新的listData,把上面面创建的流程再走一遍。

然而vue采取的是diff算法,简单的说就是:

  1. 还是和上面一样,依然先获取到最新的listData
  2. 然后新的 data 进行_render操作,得到新的vnode
  3. 对比前后vnode,也就是patch过程
  4. 对于同一层级的节点,会进行updateChildren操作(diff),进行最小的变动

diff

updateChildren代码如下:

function updateChildren (parentElm, oldCh, newCh, insertedVnodeQueue, removeOnly) {
    let oldStartIdx = 0
    let newStartIdx = 0
    let oldEndIdx = oldCh.length - 1
    let oldStartVnode = oldCh[0]
    let oldEndVnode = oldCh[oldEndIdx]
    let newEndIdx = newCh.length - 1
    let newStartVnode = newCh[0]
    let newEndVnode = newCh[newEndIdx]
    let oldKeyToIdx, idxInOld, vnodeToMove, refElm

    // removeOnly is a special flag used only by <transition-group>
    // to ensure removed elements stay in correct relative positions
    // during leaving transitions
    const canMove = !removeOnly

    while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
      if (isUndef(oldStartVnode)) {
        oldStartVnode = oldCh[++oldStartIdx] // Vnode has been moved left
      } else if (isUndef(oldEndVnode)) {
        oldEndVnode = oldCh[--oldEndIdx]
      } else if (sameVnode(oldStartVnode, newStartVnode)) {
        patchVnode(oldStartVnode, newStartVnode, insertedVnodeQueue)
        oldStartVnode = oldCh[++oldStartIdx]
        newStartVnode = newCh[++newStartIdx]
      } else if (sameVnode(oldEndVnode, newEndVnode)) {
        patchVnode(oldEndVnode, newEndVnode, insertedVnodeQueue)
        oldEndVnode = oldCh[--oldEndIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldStartVnode, newEndVnode)) { // Vnode moved right
        patchVnode(oldStartVnode, newEndVnode, insertedVnodeQueue)
        canMove && nodeOps.insertBefore(parentElm, oldStartVnode.elm, nodeOps.nextSibling(oldEndVnode.elm))
        oldStartVnode = oldCh[++oldStartIdx]
        newEndVnode = newCh[--newEndIdx]
      } else if (sameVnode(oldEndVnode, newStartVnode)) { // Vnode moved left
        patchVnode(oldEndVnode, newStartVnode, insertedVnodeQueue)
        canMove && nodeOps.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
        oldEndVnode = oldCh[--oldEndIdx]
        newStartVnode = newCh[++newStartIdx]
      } else {
        if (isUndef(oldKeyToIdx)) oldKeyToIdx = createKeyToOldIdx(oldCh, oldStartIdx, oldEndIdx)
        idxInOld = isDef(newStartVnode.key)
          ? oldKeyToIdx[newStartVnode.key]
          : findIdxInOld(newStartVnode, oldCh, oldStartIdx, oldEndIdx)
        if (isUndef(idxInOld)) { // New element
          createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm)
        } else {
          vnodeToMove = oldCh[idxInOld]
          /* istanbul ignore if */
          if (process.env.NODE_ENV !== 'production' && !vnodeToMove) {
            warn(
              'It seems there are duplicate keys that is causing an update error. ' +
              'Make sure each v-for item has a unique key.'
            )
          }
          if (sameVnode(vnodeToMove, newStartVnode)) {
            patchVnode(vnodeToMove, newStartVnode, insertedVnodeQueue)
            oldCh[idxInOld] = undefined
            canMove && nodeOps.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
          } else {
            // same key but different element. treat as new element
            createElm(newStartVnode, insertedVnodeQueue, parentElm, oldStartVnode.elm)
          }
        }
        newStartVnode = newCh[++newStartIdx]
      }
    }
    if (oldStartIdx > oldEndIdx) {
      refElm = isUndef(newCh[newEndIdx + 1]) ? null : newCh[newEndIdx + 1].elm
      addVnodes(parentElm, refElm, newCh, newStartIdx, newEndIdx, insertedVnodeQueue)
    } else if (newStartIdx > newEndIdx) {
      removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx)
    }
  }
复制代码

之前分析了,oldChch表示的是同层级的vnode的列表,也就是两个数组

开始之前定义了一系列的变量,分别如下:

  • oldStartIdx 开始指针,指向oldCh中待处理部分的头部,对应的vnode也就是oldStartVnode
  • oldEndIdx 结束指针,指向oldCh中待处理部分的尾部,对应的vnode也就是oldEndVnode
  • newStartIdx 开始指针,指向ch中待处理部分的头部,对应的vnode也就是newStartVnode
  • newEndIdx 结束指针,指向ch中待处理部分的尾部,对应的vnode也就是newEndVnode
  • oldKeyToIdx 是一个map,其中key就是常在for循环中写的v-bind:key的值,value 对应的就是当前vnode,也就是可以通过唯一的key,在map中找到对应的vnode

updateChildren使用的是while循环来更新dom的,其中的退出条件就是!(oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx),换种理解方式:oldStartIdx > oldEndIdx || newStartIdx > newEndIdx,什么意思呢,就是只要有一个发生了‘交叉’(下面的例子会出现交叉)就退出循环。

举个栗子

原有的oldCh的顺序是 A 、B、C、D、E、F、G,更新后成ch的顺序 F、D、A、H、E、C、B、G。

base

图解说明

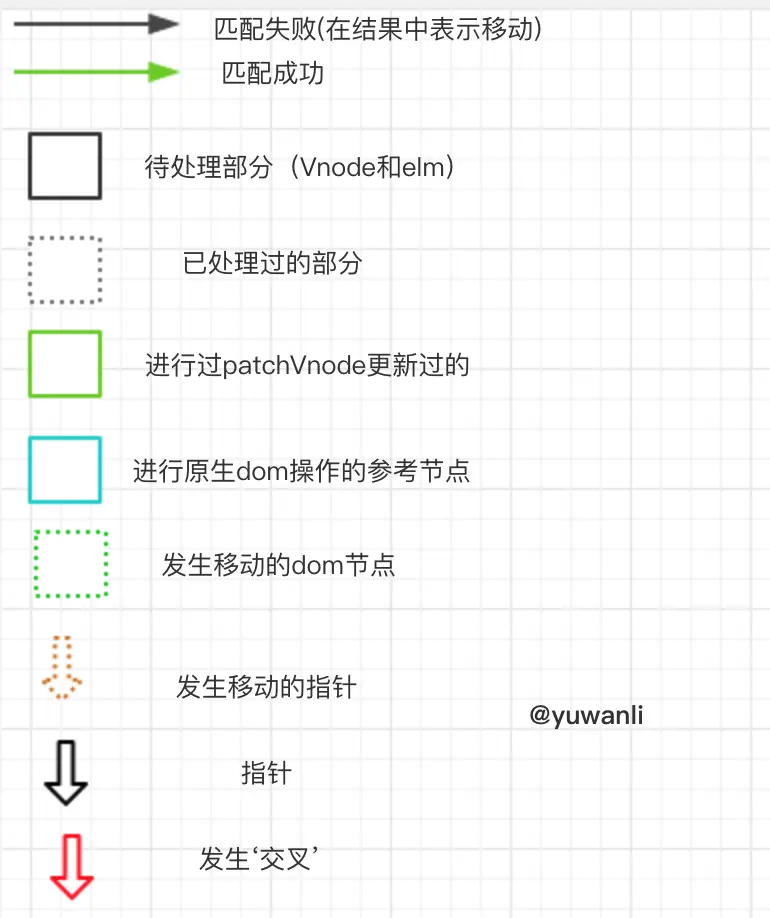

为了更好理解后续的round,开始之前先看下相关符合标记的说明

rule

diff的过程

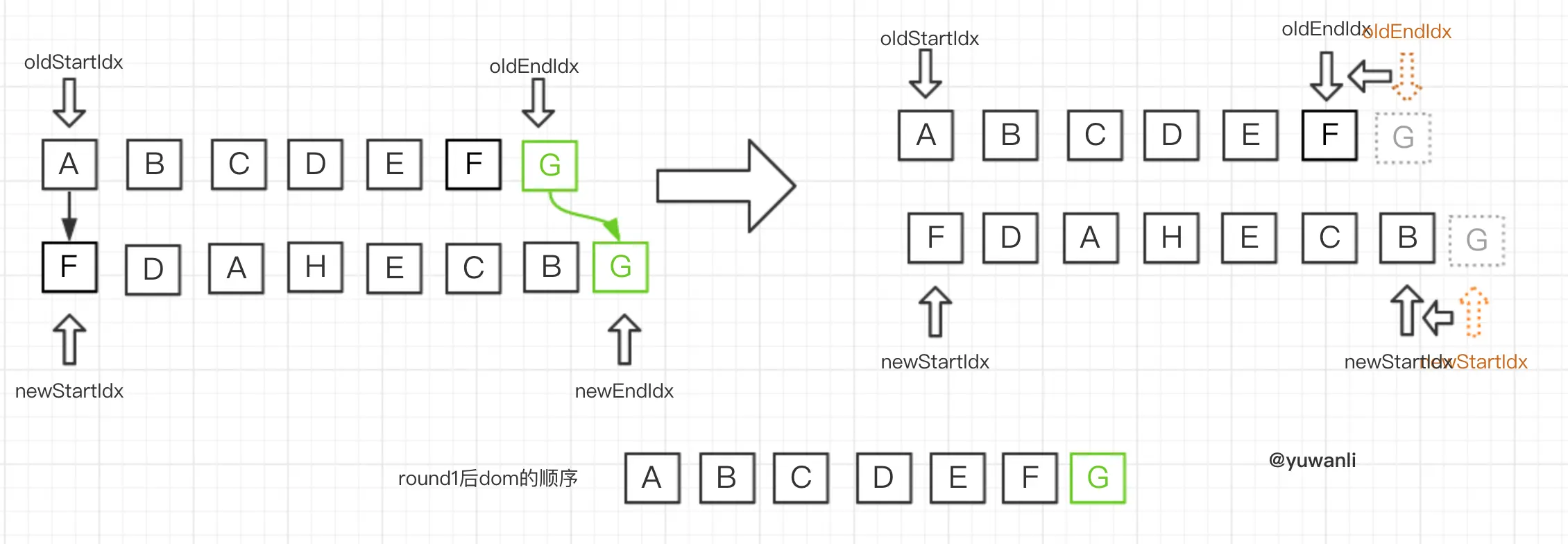

round1: 对比顺序:A-F -> G-G,匹配成功,然后:

  1. 对G进行patchVnode的操作,更新oldEndVnodeG和newEndVnodeG的elm
  2. 指针移动,两个尾部指针向左移动,即oldEndIdx-- newEndIdx--

round1

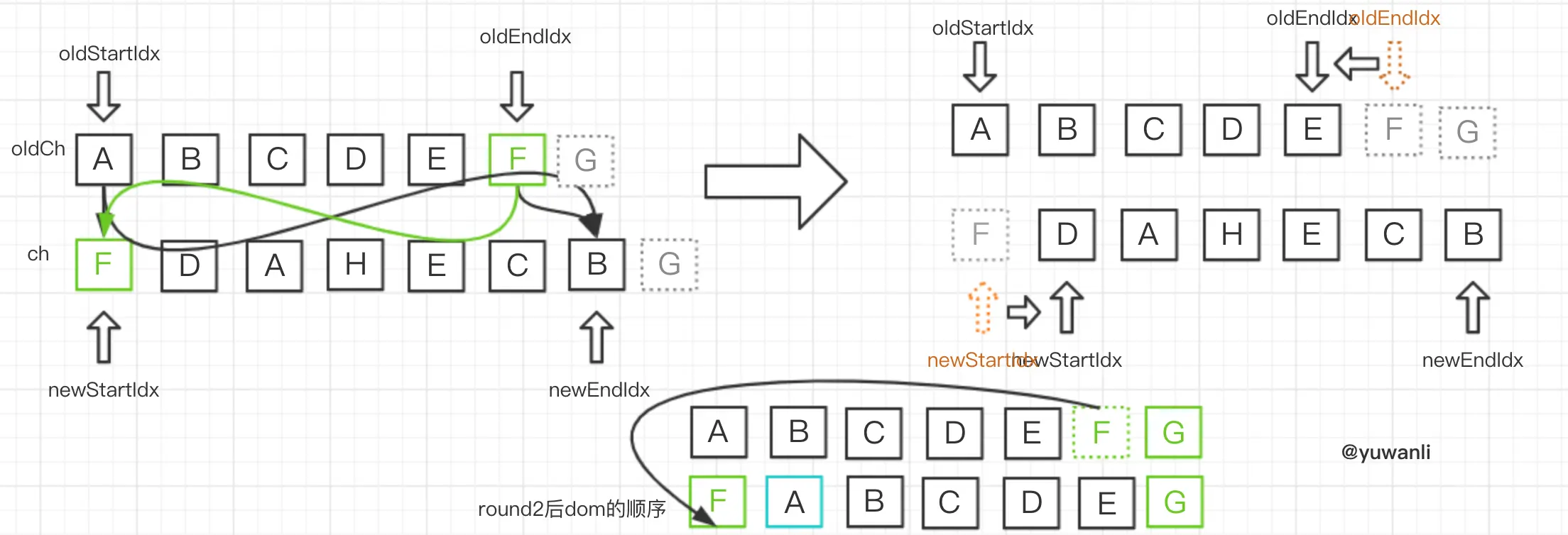

round2: 对比顺序:A-F -> F-B -> A-B -> F-F,匹配成功,然后:

  1. 对F进行patchVnode的操作,更新oldEndVnodeF和newEndVnodeF的elm
  2. 指针移动,移动指针,即oldEndIdx-- newStartIdx++
  3. 找到oldStartVnode在dom中所在的位置A,然后在其前面插入更新过的F的elm

round2

round3: 对比顺序:A-D -> E-B -> A-B -> E-D,仍未成功,取D的key,在oldKeyToIdx中查找,找到对应的D,查找成功,然后:

  1. 将D取出赋值到 vnodeToMove
  2. 对D进行patchVnode的操作,更新vnodeToMoveD和newStartVnodeD的elm
  3. 指针移动,移动指针,即newStartIdx++
  4. 将oldCh中对应D的vnode置undefined
  5. 在dom中找到oldStartVnodeA的elm对应的节点,然后在其前面插入更新过的D的elm

round3

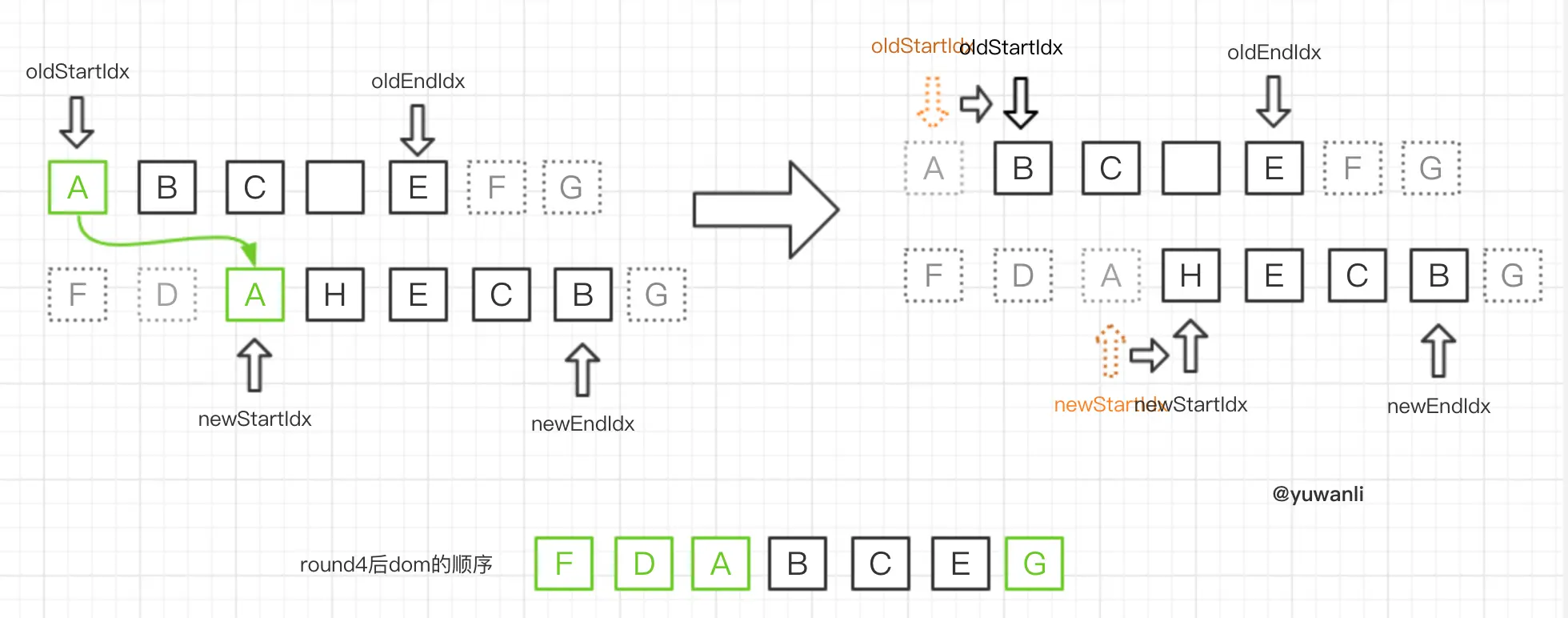

round4: 对比顺序:A-A,对比成功,然后:

  1. 对A进行patchVnode的操作,更新oldStartVnodeA和newStartVnodeA的elm
  2. 指针移动,两个尾部指针向左移动,即oldStartIdx++ newStartIdx++

round4

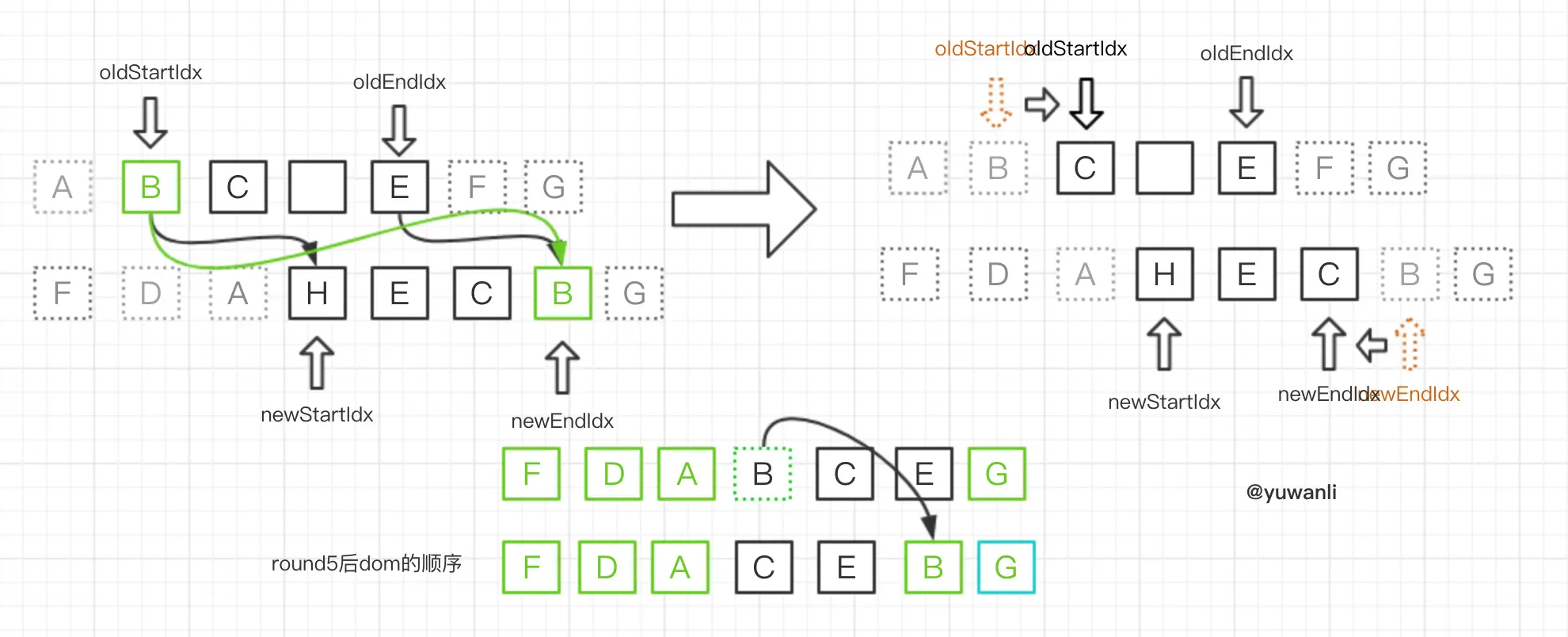

round5: 对比顺序:B-H -> E-B -> B-B ,对比成功,然后:

  1. 对B进行patchVnode的操作,更新oldStartVnodeB和newStartVnodeB的elm
  2. 指针移动,即oldStartIdx++ newEndIdx--
  3. 在dom中找到oldEndVnodeE的elm的nextSibling节点(即G的elm),然后在其前面插入更新过的B的elm

round5

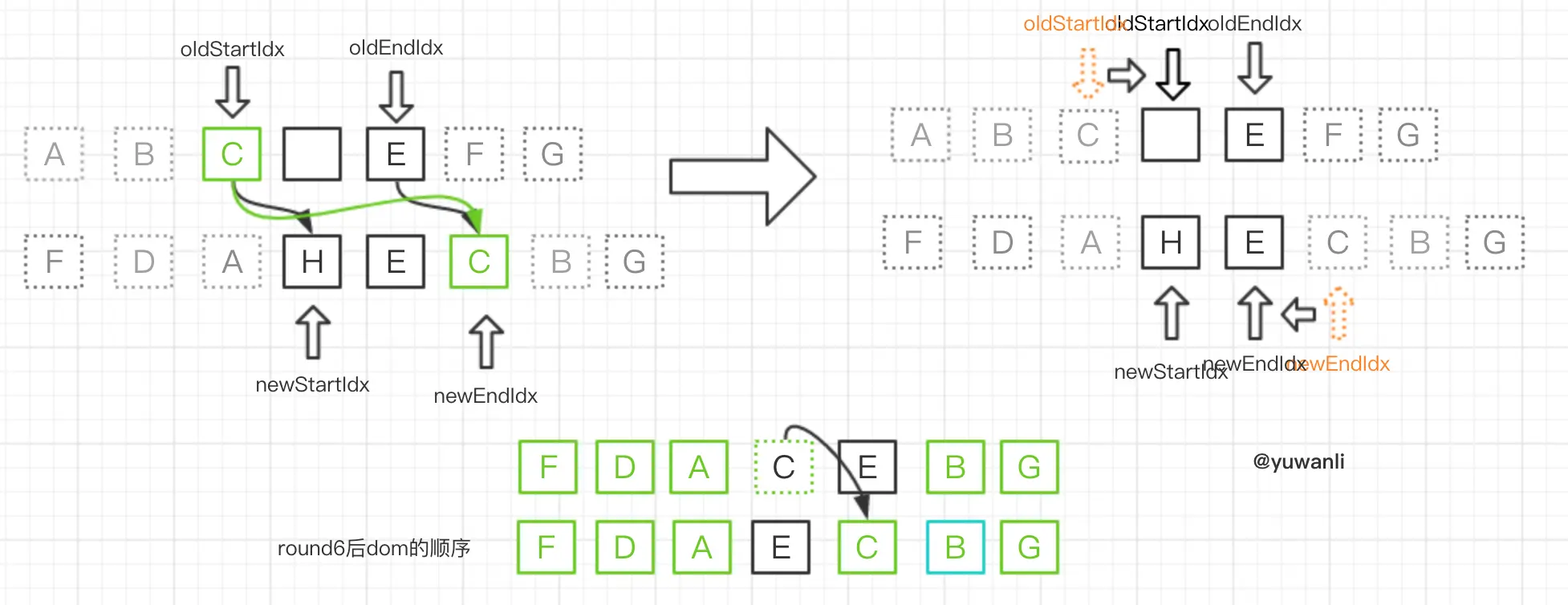

round6: 对比顺序:C-H -> E-C -> C-C ,对比成功,然后(同round5):

  1. 对C进行patchVnode的操作,更新oldStartVnodeC和newStartVnodeC的elm
  2. 指针移动,即oldStartIdx++ newEndIdx--
  3. 在dom中找到oldEndVnodeE的elm的nextSibling节点(即刚刚插入的B的elm),然后在其前面插入更新过的C的elm

round6

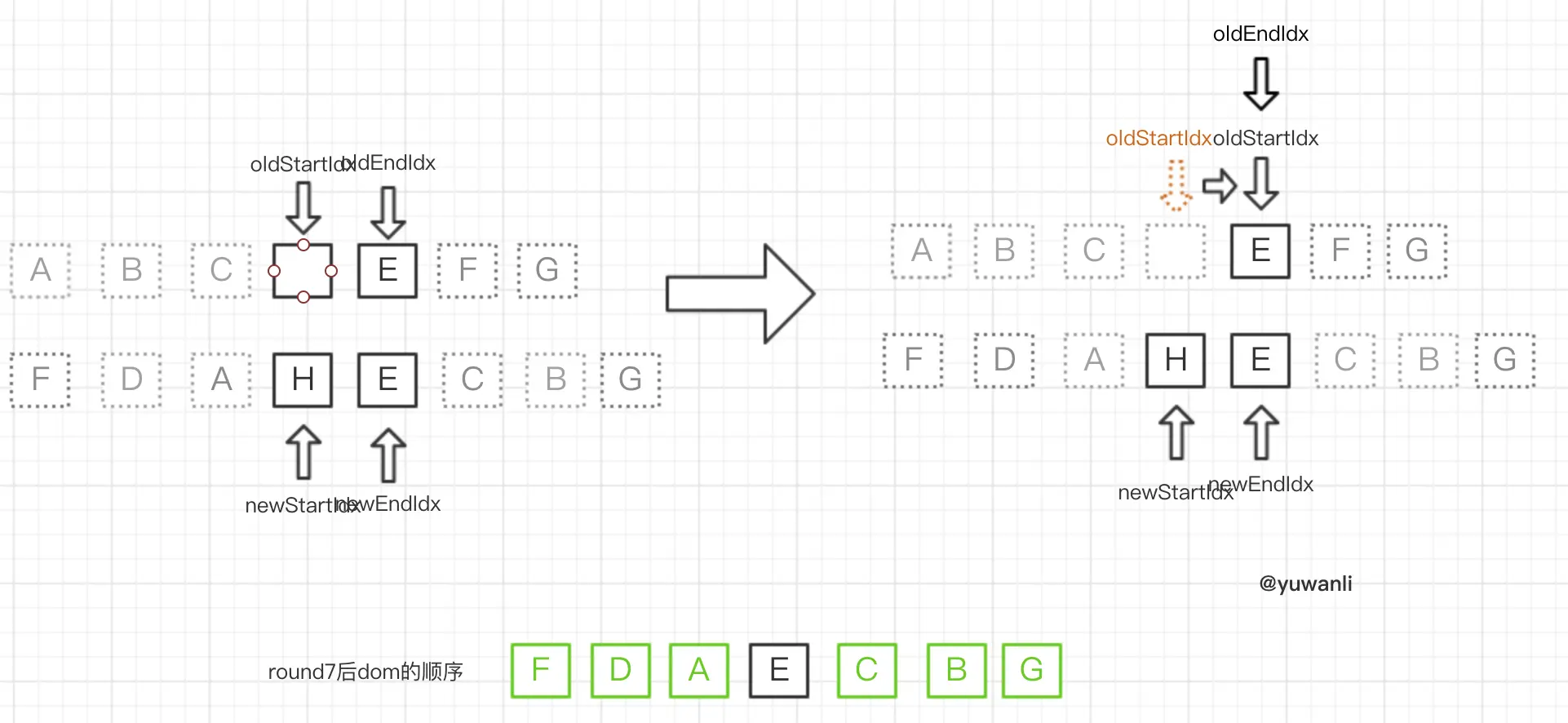

round7: 获取oldStartVnode失败(因为round3的步骤4),然后:

  1. 指针移动,即oldStartIdx++

round7

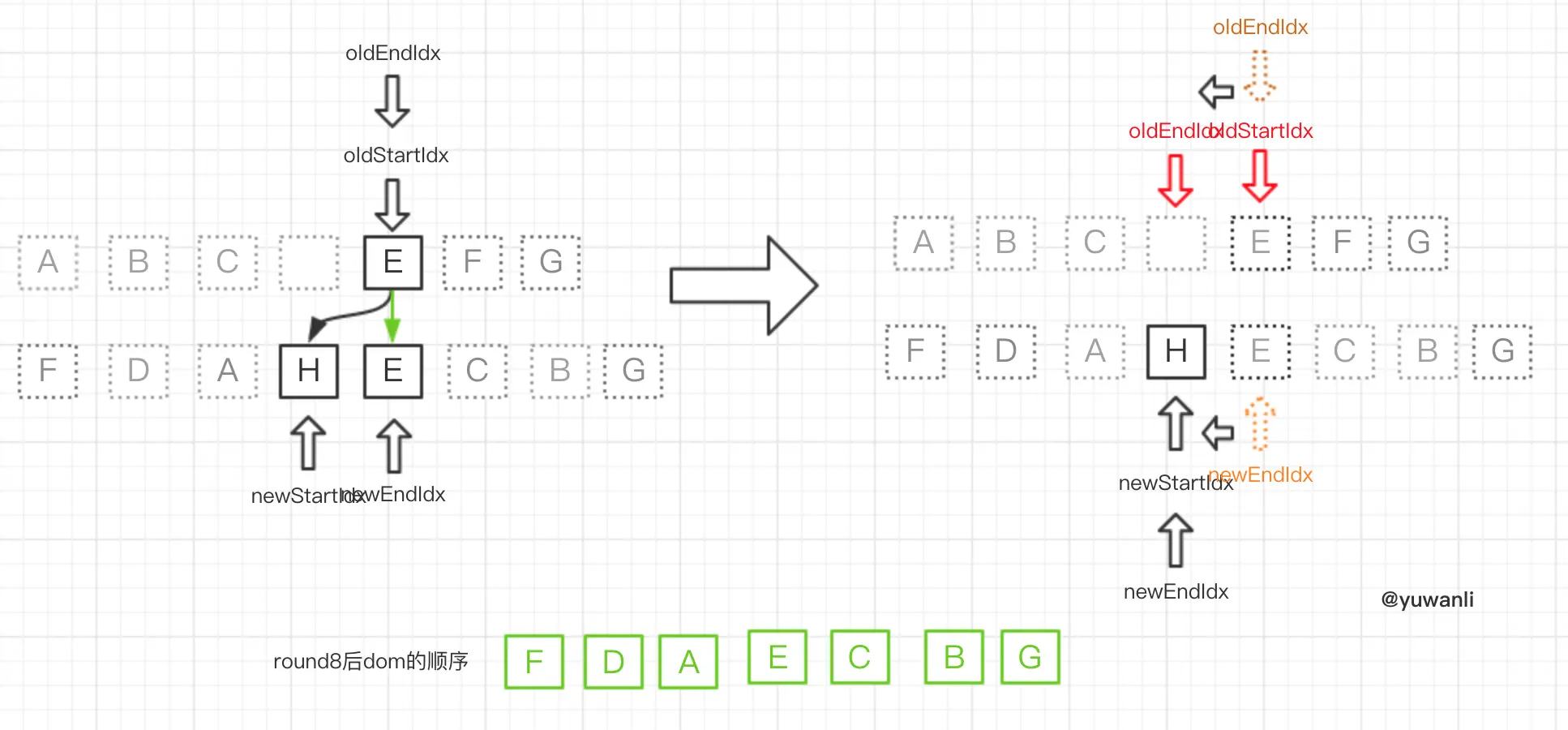

round8: 对比顺序:E-H、E-E,匹配成功,然后(同round1):

  1. 对E进行patchVnode的操作,更新oldEndVnodeE和newEndVnodeE的elm
  2. 指针移动,两个尾部指针向左移动,即oldEndIdx-- newEndIdx--

round8

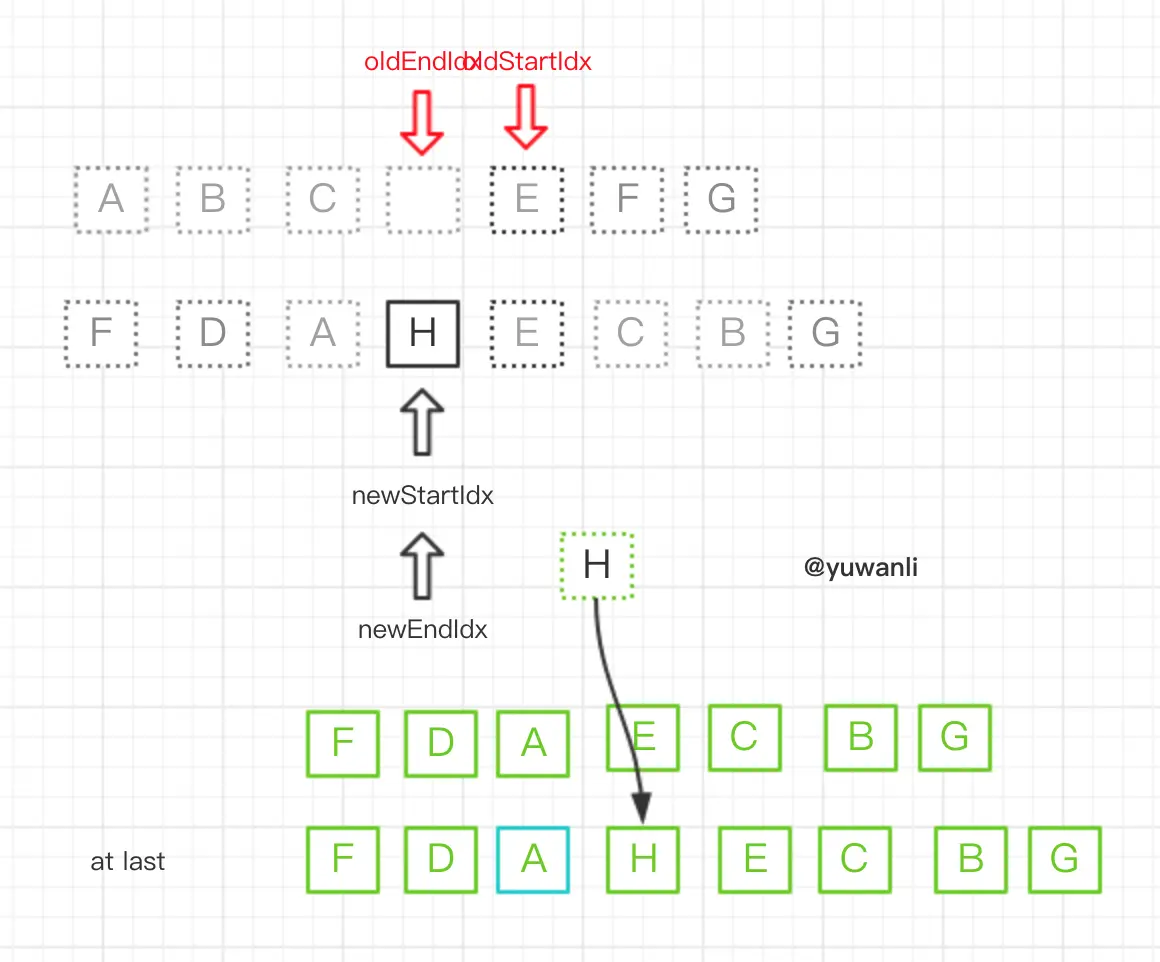

last round8之后oldCh提前发生了‘交叉’,退出循环。

last
last:

  1. 找到newEndIdx+1对应的元素A
  2. 待处理的部分(即newStartIdx-newEndIdx中的vnode)则为新增的部分,无需patch,直接进行createElm
  3. 所有的这些待处理的部分,都会插到步骤1中dom中A的elm所在位置的后面

需要注意的点:

  • oldCh和ch在过程中他们的位置并不会发生变化
  • 真正进行操作的是进入updateChildren传入的parentElm,即父vnode的elm
  • while每一次的循环体,我称之为回和,也就是round
  • 多次提到patchVnode,往前看patchVnode的部分,其处理的结果就是oldVnode.elm和vnode.elm得到了更新
  • 有多次的原生的dom的操作,insertBefore,重点是要先找到插入的地方

总结

每一个round(以上例子中涉及到的)做的事情如下(优先级从上至下):

  • oldStartVnode则移动(参照round6)
  • 对比头部,成功则更新并移动(参照round4)
  • 对比尾部,成功则更新并移动(参照round1)
  • 头尾对比,成功则更新并移动(参照round5)
  • 尾头对比,成功则更新并移动(参照round2)
  • oldKeyToIdx中根据newStartVnode的可以进行查找,成功则更新并移动(参照round3) (更新并移动:patchVnode更新对应vnode的elm,并移动指针)

关于插入的问题,为何有的紧接着进行的dom操作,有的没有?何时在oldStartVnode的elm前插,何时在oldEndVnode的elm的nextSibling前插?

这里只要记住,oldChch都是参照物,其中,ch是我们的目标顺序,而oldCh是我们用来了解当前dom顺序的参照,也就是开篇提到的vnode的介绍。所以整个diff过程,就是对比oldChch,确认当前round,oldCh如何移动更靠近ch,由于oldCh中待处理的部分仍在dom中,所以可以根据oldCh中的oldStartVnode的elm和 oldEndVnode的elm的位置,来确定匹配成功的元素该如何插入。

  • ‘头头’匹配成功的时候,证明当前oldStartVnode位置正是现在的位置,无需移动,进行patchVnode更新即可
  • ‘尾尾’匹配成功同‘头头’匹配成功,也无需移动
  • 若‘尾头匹配成功’,即oldEndVnodenewSatrtVnode匹配成功,这里注意成功的是newSatrtVnode,所以是在待处理dom的头部前插。如round2,当前待处理的部分,也就是oldCh中黑块的部分,头部也就是oldStartVnode。也就是在oldStartVnode的elm前面插入newSatrtVnode的elm。
  • 同理,若‘头尾匹配成功’,即oldStartVnodenewEndVnode匹配成功,这里注意成功的是newEndVnode,所以是在待处理dom的尾部插入(就是尾部元素的下一个元素前插)。如round5,当前待处理的部分,也就是oldCh中黑块的部分,尾部也就是oldEndVnode。也就是先找到oldEndVnode的elm的nextSibling前面插入newEndVnode的elm。

(这里有提到‘待处理块’,具体大家可以看示意图,注意oldCh中的待处理块部分和dom中待处理的部分)

以上已经包含updateChildren中大部分的内容了,当然还有部分没有涉及到的就不一一说明的,具体的大家可以对着源码,找个实例走整个的流程即可。


最后还有一个问题没回答,insertedVnodeQueue有何用?为啥一直带着?

这部分涉及到组件的patch的过程,这里可以简单说下:组件的$mount函数之后之后并不会立即触发组件实例的mounted钩子,而是把当前实例pushinsertedVnodeQueue中,然后在patch的倒数第二行,会执行invokeInsertHook,也就是触发所有组件实例的insert的钩子,而组件的insert钩子函数中才会触发组件实例的mounted钩子。比方说,在patch的过程中,patch了多个组件vnode,他们都进行了$mount即生成dom,但没有立即触发$mounted,而是等整个patch完成,再逐一触发。
