概述

Camera2是目前Android相机开发最新的API，旧版本的Camera已经被废弃了。
一般情况下，Camera2的使用是将图像发送到SurfaceView或者TextureView【通过SurfaceTexture】来预览。使用JPEG或者Raw sensor格式的ImageReader来捕获JPEG图像或RAW缓冲区。【注1】
今天主要是记录一下， 在使用Camera2API开发Android相机过程中，解决预览画面变形的问题。
另，本文所记录的情况，都是竖屏情况的设备。
题主参考Google方法给出的Demo，自定义了TextureView，可以自动适配宽高，支持全屏展示。代码地址AutoFitTextureView

效果

以下的画面基本上处于同一角度拍摄所得

  • 变形的画面

  • 正常的小画面，以宽为基准计算高度。

  • 正常全屏画面，高度铺满屏幕，画面被拉近。

解决

++在解决方案上，主要参考了Google官方给出的Demo。Camera2VideoFragment++。
在Camera2的使用上，我使用了TextureView作为预览画面的承载。为什么不使用SurfaceView呢？因为SurfaceView是基于Window层面的View，有很多View的属性都用不了，使用起来比较麻烦。
Camera2API会返回一系列可以用于输出到SurfaceTexture的Size集合。--++TextureView显示原理即是使用SurfaceTexture构建的Surface++

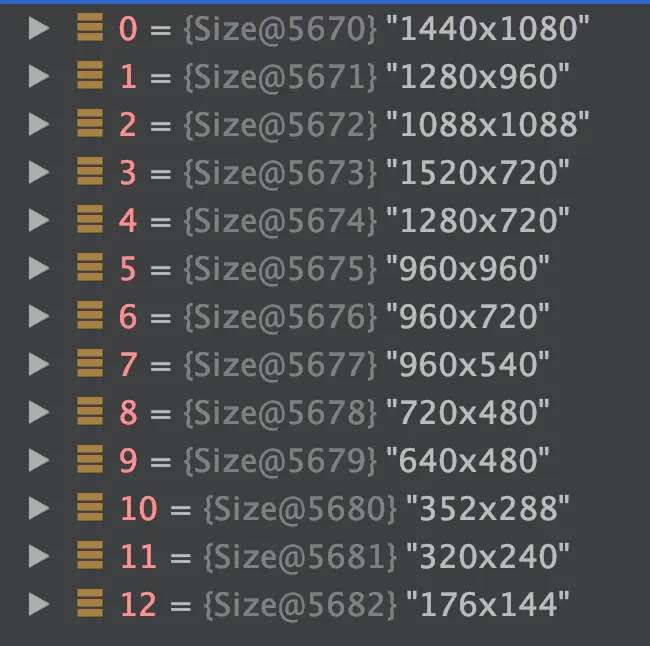

如图：
以题主手上的Oppo r15为例，总共会返回13个可以用作输出的size
需要注意的是，如果以竖屏为例，这里的宽高是反过来的
在得到可用的size集合后，根据实际开发情况选择合适的PreviewSize即可

正常小画面展示

选定了一个合适的PreviewSize之后，只需要适配TextureView的宽高即可。小画面以宽为基准，需要根据屏幕宽度来计算相应的高度即可。这一部分的代码，在官方Demo里已经相当详细。其实很简单，就是自电影AutoFitTextureView里的onMeasure函数里，重新设定宽高。

override fun onMeasure(....){
    if (width < ((height * ratioWidth) / ratioHeight)) {
            // 控件本身的宽小于根据比例计算来得宽，则使用控件本身的宽
        setMeasuredDimension(width, (width * ratioHeight) / ratioWidth)
    } else {
        setMeasuredDimension((height * ratioWidth) / ratioHeight, height)
    }
}

其中ratioWidth、ratioHeight即是PreviewSize

全屏展示

全屏展示预览画面，则需要使用TextureView的另一个函数——setTransform。这个函数是给Textureview设置一个Transform，用于改变TextureView的画面。By,双指缩放时可以使用这个函数。
全屏展示时，TextureView的宽高铺满整个屏幕，相应的我们只需要改变一下Transform即可，此时高度不变，但是要将画面的宽度放大。放大的倍数即为屏幕的高度除以小画面时计算得来的高度比例即可。
还是在onMeasure函数内：

override fun onmeasure(...){
    val w = resources.displayMetrics.widthPixels
    val h = resources.displayMetrics.heightPixels
    setMeasuredDimension(w, h)
    fullScreenTransform.reset()
    fullScreenTransform.set(defTransform)
    // 宽拉伸，高不变
    fullScreenTransform.postScale(h.toFloat() /ratioHeight,
                    1f, w * 0.5f, h * 0.5f)
    setTransform(fullScreenTransform)
}

其中fullScreenTransform即为TextureView最初始的Transform

自定义TextureView

题主将AutoFitTextureView重新封装了一下，对外提供了全屏展示的开关函数。地址在这里AutoFitTextureView，感兴趣的童鞋可以去看一下。
以上
