Canvas中的书法家讲解与实战——Android高级UI

目录

一、前言

二、Canvas中的书法家API

三、实战

四、写在最后

一、前言

canvas 的 API 方法相当之多，小盆友本篇文章之前已经分享了 “Canvas中的裁剪师” 和 “Canvas中的绘图师”，今天分享的是文字方面的API。

在分享前，小盆友啰嗦两句，有些童鞋说 canvas 的这几篇文章是初级文章和 “Android高级UI” 这几个字显得有些格格不入。小盆友借此解释下，canvas 的这几篇文章是作为 高级UI 文章的补充，是这系列文章中的 垫脚石，并非想做 “标题党” 来吸引流量（貌似一直也没什么流量😂）。

啰嗦了这么多，来看看今天的实战效果图

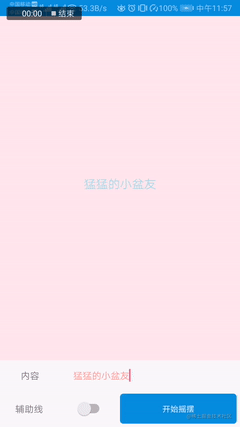

抖动的字符

二、Canvas中的书法家API

1、drawText（四个重载方法）

（1）第一个 drawText 函数

public void drawText(@NonNull String text, float x, float y, @NonNull Paint paint)

描述： 在坐标为 (x,y) 处绘制 text 字符串。

举个例子：

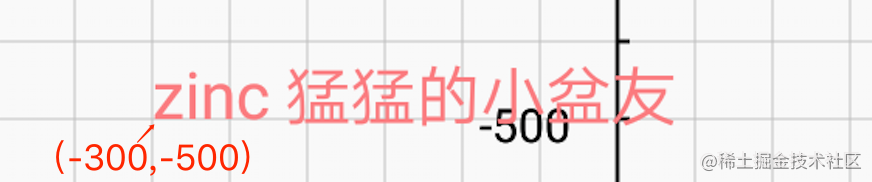

private static final String CONTENT = "zinc 猛猛的小盆友";

canvas.drawText(CONTENT, -300, -500, mPaint);

效果图 （2）第二个 drawText 函数

public void drawText(@NonNull String text, int start, int end, float x, float y,
            @NonNull Paint paint)

描述： 在坐标为 (x,y) 处绘制字符串text，从下标为start的字符开始，到下标为 (end-1) 的字符终止。

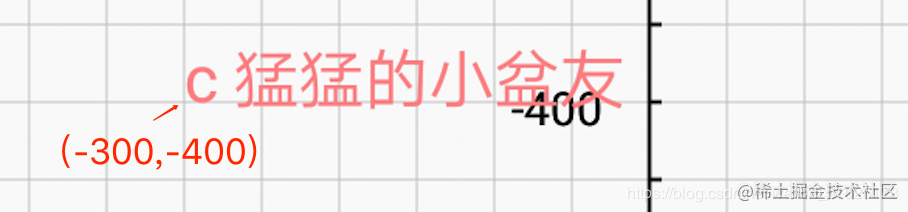

举个例子：

private static final String CONTENT = "zinc 猛猛的小盆友";

// 绘制内容为从CONTENT的第四个字符开始，到CONTENT最后一个字符
canvas.drawText(CONTENT, 3, CONTENT.length(), -300, -400, mPaint);

效果图 （3）第三个 drawText 函数

public void drawText(@NonNull char[] text, int index, int count, float x, float y,
            @NonNull Paint paint)

描述： 在坐标为 (x,y) 处绘制 text，从下标为start开始，绘制count个字符。

举个例子

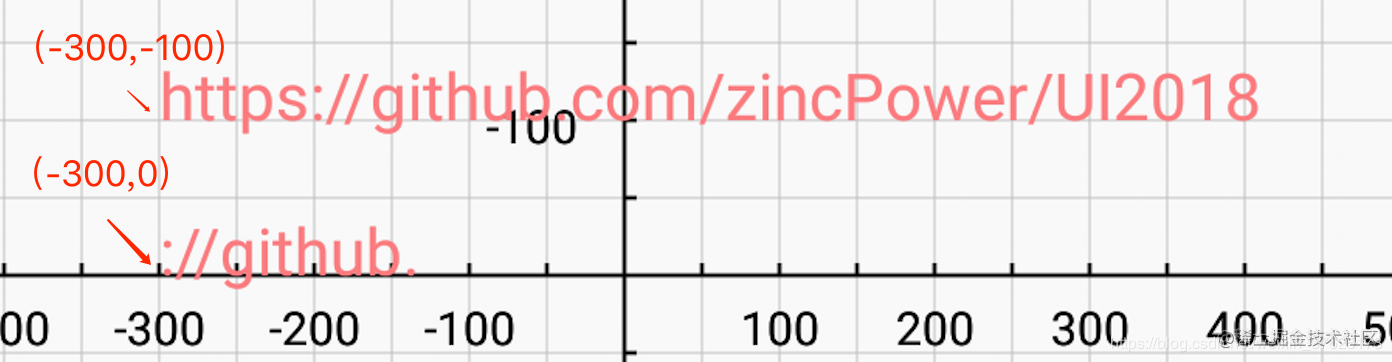

private static final char[] C = "https://github.com/zincPower/UI2018".toCharArray();

canvas.drawText(C, 0, C.length, -300, -100, mPaint);
canvas.drawText(C, 5, 10, -300, 0, mPaint);

效果图 （4）第四个 drawText 函数

public void drawText(@NonNull CharSequence text, int start, int end, float x, float y,
            @NonNull Paint paint)

描述： 在坐标为 (x,y) 处绘制 text，从下标为start的字符开始，到下标为 (end-1) 的字符终止。

举个例子

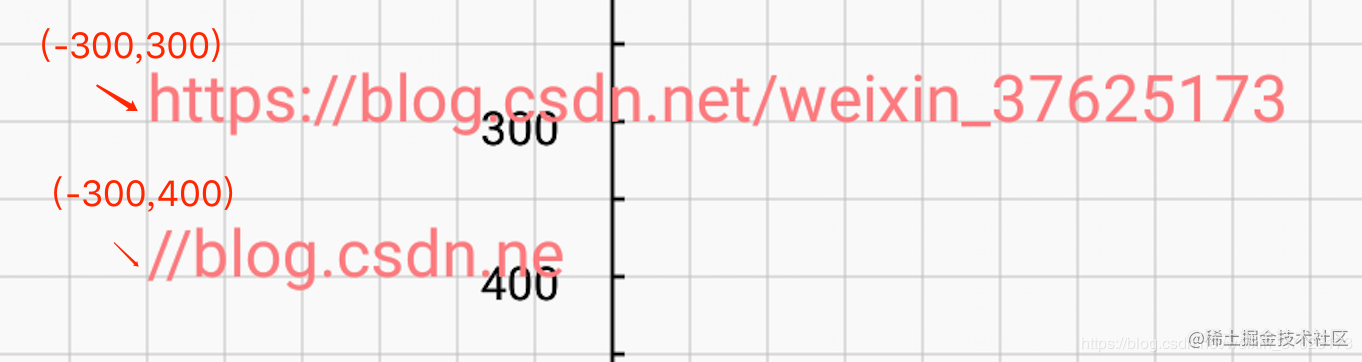

private static final CharSequence SEQ = "https://blog.csdn.net/weixin_37625173";

canvas.drawText(SEQ, 0, SEQ.length(), -300, 300, mPaint);
canvas.drawText(SEQ, 6, 20, -300, 400, mPaint);

效果图

2、drawTextOnPath （两个重载方法）

（1）第一个 drawTextOnPath 函数

public void drawTextOnPath(@NonNull String text, @NonNull Path path, float hOffset,
            float vOffset, @NonNull Paint paint)

描述： 在 路径path 上绘制 text。

特殊参数说明： 1）hOffset：水平偏移量 2）vOffset：垂直偏移量

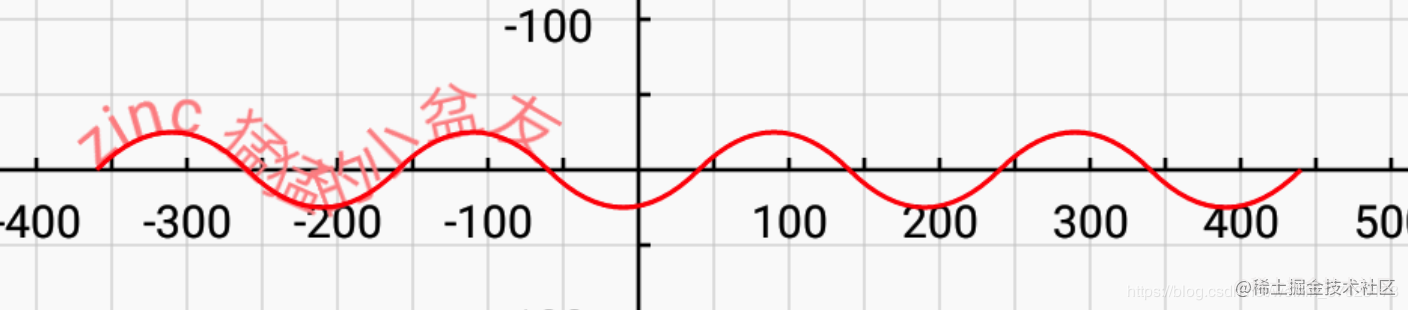

举个例子

private static final String CONTENT = "zinc 猛猛的小盆友";

// mPath 是一个贝塞尔曲线绘制的路径
canvas.drawTextOnPath(CONTENT, mPath, 0, 0, mPaint);

效果图 （2）第二个 drawTextOnPath 函数

public void drawTextOnPath(@NonNull char[] text, int index, int count, @NonNull Path path,
            float hOffset, float vOffset, @NonNull Paint paint)

描述： 在 路径path 上绘制 text。

特殊参数说明： 1）index：从下标为index的字符开始绘制 2）count：绘制字符的个数 3）hOffset：水平偏移量 4）vOffset：垂直偏移量

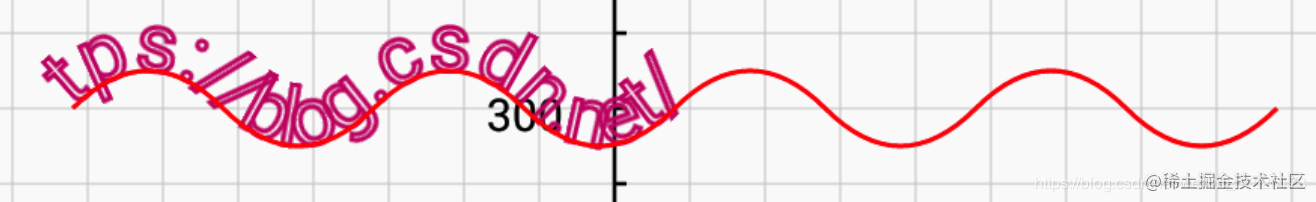

例子

private static final char[] C = "https://blog.csdn.net/weixin_37625173".toCharArray();

// 从下标为2的字符（即第三个字符）开始，绘制20个字符
canvas.drawTextOnPath(C, 2, 20, mPath, 0, 0, mPaint);

效果图

3、drawTextRun

这个方法不做过多的解释，因为在实际开发中使用可以说较少。简单概括这个方法的作用，他是为了处理一些语言文字（例如：阿拉伯语），当一个字在一个词语中，会受左右的字影响而进行变形的情况。

这方面的语言小盆友不懂，所以没法举出严谨的例子，请有需要的童鞋移步Demo中自行体会。

public void drawTextRun(@NonNull char[] text, int index, int count, int contextIndex,
            int contextCount, float x, float y, boolean isRtl, @NonNull Paint paint)

public void drawTextRun(@NonNull CharSequence text, int start, int end, int contextStart,
            int contextEnd, float x, float y, boolean isRtl, @NonNull Paint paint)

4、drawPosText（两个重载方法）

（1）第一个 drawPosText 函数

public void drawPosText(@NonNull String text, @NonNull @Size(multiple = 2) float[] pos,
            @NonNull Paint paint)

描述： 在pos对应的坐标上绘制text。

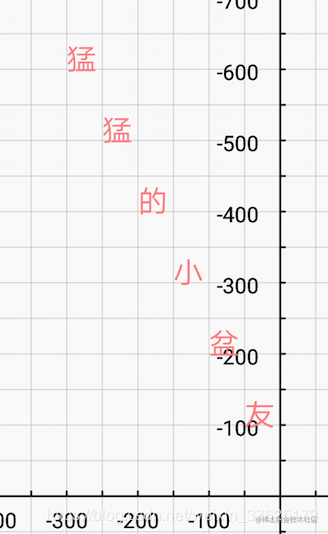

举个例子

private static final String CONTENT = "猛猛的小盆友";
private static final float[] pos1 = new float[]{
        -300, -600,
        -250, -500,
        -200, -400,
        -150, -300,
        -100, -200,
        -50, -100,
};

// 每个字符 和 pos的坐标要一一对应的上，否则crash
canvas.drawPosText(CONTENT, pos1, mPaint);

效果图 （2）第二个 drawPosText 函数

public void drawPosText(@NonNull char[] text, int index, int count,
            @NonNull @Size(multiple = 2) float[] pos,
            @NonNull Paint paint)

描述： 在pos对应的坐标上绘制text，从下标为index的字符开始，绘制count个。

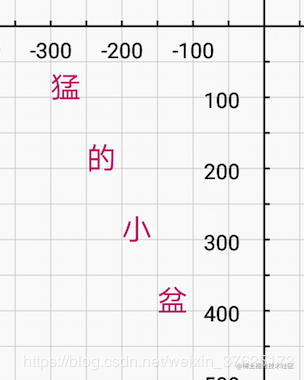

举个例子

private static final String CONTENT = "猛猛的小盆友";
private static final float[] pos2 = new float[]{
        -300, 100,
        -250, 200,
        -200, 300,
        -150, 400,
        -100, 500,
};

canvas.drawPosText(CONTENT.toCharArray(), 1, 4, pos2, mPaint);

效果图

三、实战

抖动的字符

Github入口：传送门

编码思路 在这一实战中，其实 drawTextOnPath 反倒不是主角，他只是负责在我们的 path 上将文字绘出即可，所以童鞋们知道了最主要的是 path 的确定。

获取 path 上的点，是通过如下的函数获取

private float calculateY(float x) {
    double a = Math.pow(4 / (4 + Math.pow(4 * x / mLength, 4)), 2.5f) * mA;
    return (float) (a * Math.sin(Math.PI * x / 200 - m));
}

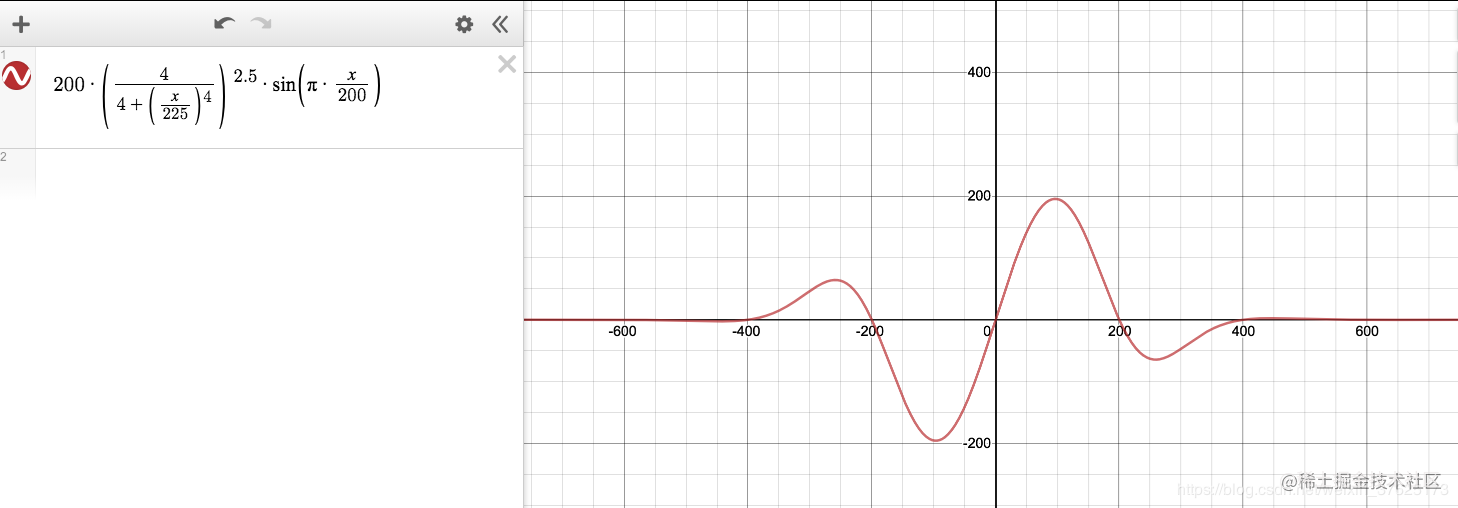

具体的函数图形如下

公式的最初原型来源于此博客，在此谢谢博主。

看完这函数，可能有些童鞋比较懵逼，小盆友稍微给一些简单解释（毕竟难的我也说不清😂），我们将此公式抽象一下，便是如下形状：

A*sin(w*x+m)+k

这就是我们在初中学的三角函数：正弦函数sin。我们罗列下几个参数的作用：

• A：管理 正弦函数 的振幅，即上下摆动的幅度；
• w：管理 正弦函数 的水平收缩幅度；
• m：管理 正弦函数 的水平偏移量；
• k：管理 正弦函数 的垂直偏移量；

在我们这里的场景中，主要控制两个参数：

1. A 的振幅变动，上面函数图中在靠近 x=0 的地方函数的震动幅度变大，所以我们将 x的值 考虑进 A的计算中，并且以分母的形式（分母越大，数值越小；分母越小，数值越大）
2. m 的水平偏移，正弦的一个周期是 2π，所以我们这里的曲直只需要从 [0-2π] 的一个范围即可。

让字符串摇摆起来 经过上面的简单分析，我们需要的各种零件也都准备好了，最后加入我们再熟悉不过的 属性动画，就可以让这条 路径path 动起来。路径path 动起来，会导致绘制在上面文字也动起来。

mAnimator = ValueAnimator.ofFloat(0, (float) (2 * Math.PI));
mAnimator.setInterpolator(new LinearInterpolator());
mAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
    @Override
    public void onAnimationUpdate(ValueAnimator animation) {
        float progress = (float) animation.getAnimatedValue();
        m = progress;
        mA = (float) (1 - progress / (2 * Math.PI)) * A;
        invalidate();
    }
});
mAnimator.setDuration(1000);

四、写在最后

这次的文章较为简单和基础，只是小盆友有点强迫症，必须要把 canvas 的每个API都过一遍和记录一下。

如果觉得文章对你有所启发，请给我个赞吧，如果发现有那些欠妥的地方，请留言区与我讨论，我们共同进步。

高级UI系列的Github地址：请进入传送门，如果喜欢的话给我一个star吧😄
