FastDFS+Nginx搭建分布式图片存储

1.什么是FastDFS

FastDFS是用 c 语言编写的一款开源的分布式文件系统。FastDFS 为互联网量身定制, 充分考虑了冗余备份、负载均衡、线性扩容等机制,并注重高可用、高性能等指标,使用 FastDFS 很容易搭建一套高性能的文件服务器集群提供文件上传、下载等服务。 FastDFS架构包括 Tracker serverStorage server。客户端请求 Tracker server 进行文 件上传、下载,通过 Tracker server 调度最终由 Storage server 完成文件上传和下载。 Tracker server 作用是负载均衡和调度,通过 Tracker server 在文件上传时可以根据一些 策略找到 Storage server 提供文件上传服务。可以将 tracker 称为追踪服务器或调度服务 器。 Storage server 作用是文件存储,客户端上传的文件最终存储在 Storage 服务器上, Storageserver 没有实现自己的文件系统而是利用操作系统 的文件系统来管理文件。可以将 storage 称为存储服务器。


服务端两个角色: Tracker:管理集群,tracker 也可以实现集群。每个 tracker 节点地位平等。收集 Storage 集群的状态。 Storage:实际保存文件 Storage 分为多个组,每个组之间保存的文件是不同的。每 个组内部可以有多个成员,组成员内部保存的内容是一样的,组成员的地位是一致的,没有 主从的概念。

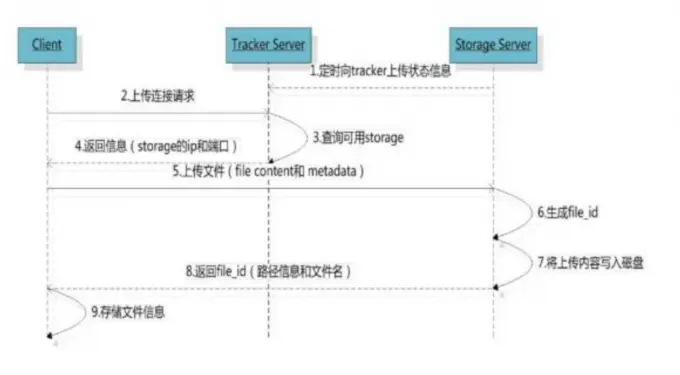

2.文件上传流程

客户端上传文件后存储服务器将文件 ID 返回给客户端,此文件 ID 用于以后访问该文 件的索引信息。文件索引信息包括:组名,虚拟磁盘路径,数据两级目录,文件名。

文件名格式如下
group1/M00/00/00/rBAABVzRPC-AJVSQAAHqEHLGutU563.jpg
复制代码
  • 组名:文件上传后所在的 storage 组名称,在文件上传成功后有 storage 服务器返回, 需要客户端自行保存。

  • 虚拟磁盘路径:storage 配置的虚拟路径,与磁盘选项 store_path*对应。如果配置了 store_path0 则是 M00,如果配置了 store_path1 则是 M01,以此类推。

  • 数据两级目录:storage 服务器在每个虚拟磁盘路径下创建的两级目录,用于存储数据 文件。

  • 文件名:与文件上传时不同。是由存储服务器根据特定信息生成,文件名包含:源存储 服务器 IP 地址、文件创建时间戳、文件大小、随机数和文件拓展名等信息。

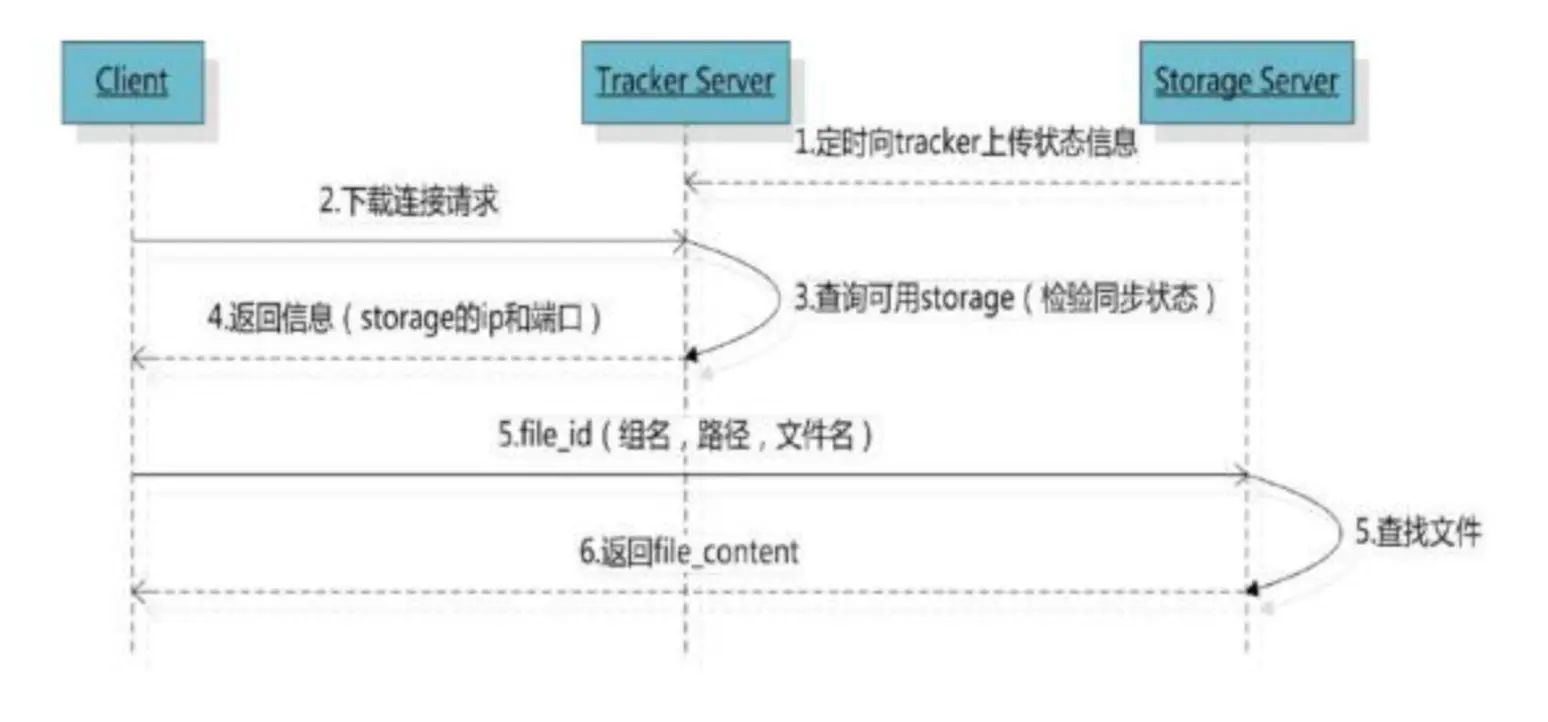

3.文件下载流程

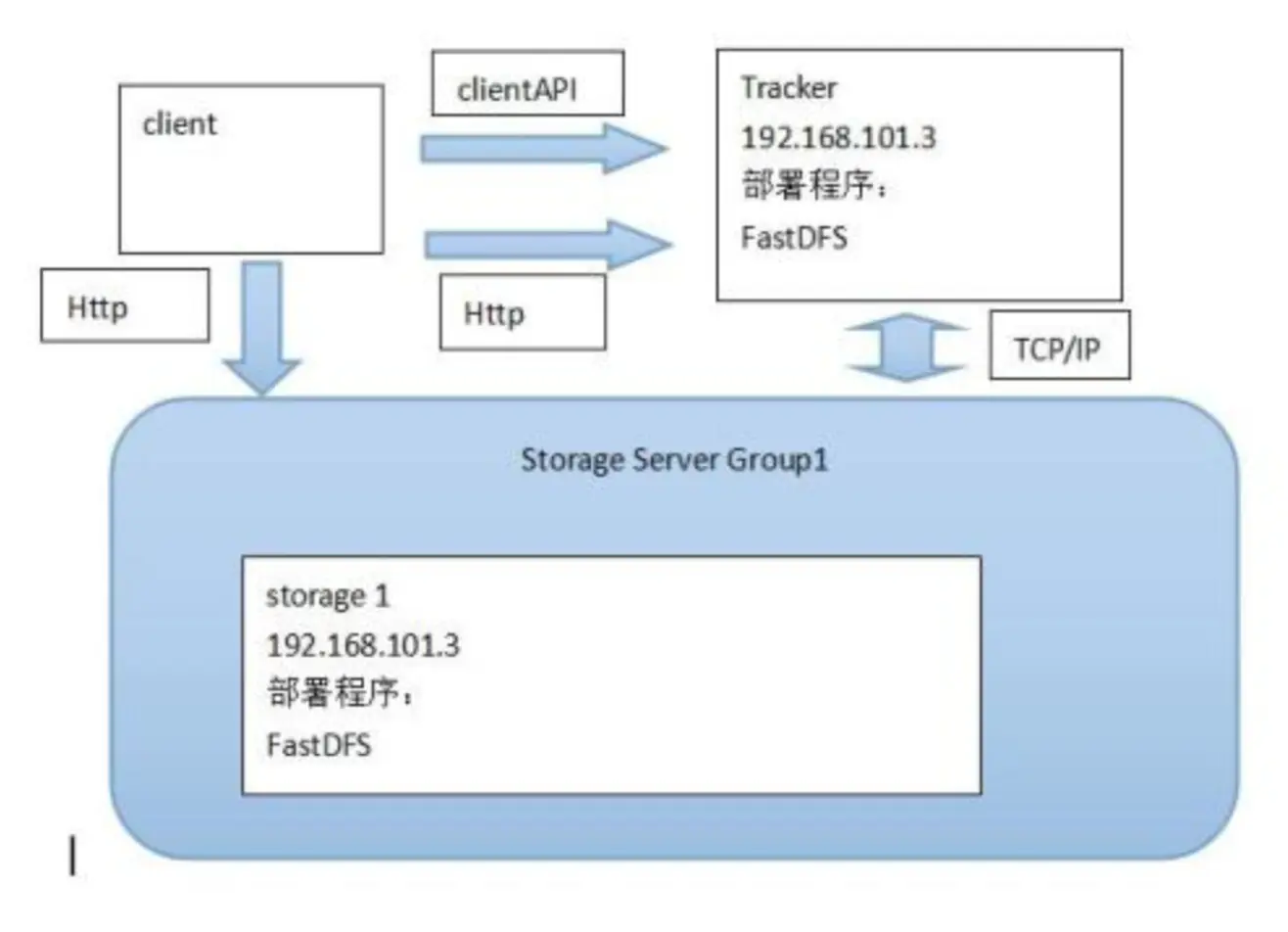

4.简易FastDFS架构


5.FastDFS安装

  • 如下提供FastDFS和相应的Nginx模块的下载地址

下载地址 提取码:nw6t

5.1 安装fastdfs依赖包
  1. 解压缩libfastcommon-master.zip
  2. 进入到libfastcommon-master的目录中
  3. 执行 ./make.sh
  4. 执行 sudo ./make.sh install
5.2 安装fastdfs
  1. 解压缩fastdfs-master.zip
  2. 进入到 fastdfs-master目录中
  3. 执行 ./make.sh
  4. 执行sudo ./make.sh install
5.3 配置跟踪服务器tracker
  1. sudo cp /etc/fdfs/tracker.conf.sample /etc/fdfs/tracker.conf
  2. /home/python/目录中创建目录 fastdfs/tracker
  3. 编辑/etc/fdfs/tracker.conf配置文件 sudo vim /etc/fdfs/tracker.conf 修改 base_path=/home/python/fastdfs/tracker
5.4 配置存储服务器storage
  1. sudo cp /etc/fdfs/storage.conf.sample /etc/fdfs/storage.conf
  2. /home/python/fastdfs/ 目录中创建目录 storage
  3. 编辑/etc/fdfs/storage.conf配置文件 sudo vim /etc/fdfs/storage.conf 修改内容: base_path=/home/python/fastdfs/storage store_path0=/home/python/fastdfs/storage tracker_server=自己ubuntu虚拟机的ip地址:22122
5.5 启动tracker 和 storage

sudo service fdfs_trackerd start

sudo service fdfs_storaged start

在云服务器上

sudo /usr/bin/fdfs_trackerd /etc/fdfs/tracker.conf start

sudo /usr/bin/fdfs_storaged /etc/fdfs/storage.conf start

5.6 测试是否安装成功
  1. sudo cp /etc/fdfs/client.conf.sample /etc/fdfs/client.conf
  2. 编辑/etc/fdfs/client.conf配置文件 sudo vim /etc/fdfs/client.conf 修改内容: base_path=/home/python/fastdfs/tracker tracker_server=自己ubuntu虚拟机的ip地址:22122
  3. 上传文件测试: fdfs_upload_file /etc/fdfs/client.conf 要上传的图片文件 如果返回类似group1/M00/00/00/rBIK6VcaP0aARXXvAAHrUgHEviQ394.jpg的文件id则说明文件上传成功
5.7 安装nginx及fastdfs-nginx-module web模块

首先安装一下nginx的依赖库

  • 安装gcc g++的依赖库
sudo apt-get install build-essential
sudo apt-get install libtool
复制代码
sudo apt-get update
sudo apt-get install libpcre3 libpcre3-dev
复制代码
sudo apt-get install libpcre3 libpcre3-dev
sudo apt-get install zlib1g-dev
复制代码
  • 安装SSL依赖库(16.04默认已经安装了)
sudo apt-get install openssl
复制代码
  1. 解压缩 nginx-1.8.1.tar.gz
  2. 解压缩 fastdfs-nginx-module-master.zip
  3. 进入nginx-1.8.1目录中
  4. 执行sudo ./configure --prefix=/usr/local/nginx --add-module=/home/ubuntu/fastdfs-nginx-module-master解压后的目录的绝对路径/src
  5. sudo make sudo make install
  6. sudo cp fastdfs-nginx-module-master解压后的目录中src下的mod_fastdfs.conf /etc/fdfs/mod_fastdfs.conf
  7. sudo vim /etc/fdfs/mod_fastdfs.conf 修改内容:
connect_timeout=10
tracker_server=自己ubuntu虚拟机的ip地址:22122
url_have_group_name=true
store_path0=/home/python/fastdfs/storage
复制代码
  1. sudo cp 解压缩的fastdfs-master目录conf目录中的http.conf /etc/fdfs/http.conf
  2. sudo cp 解压缩的fastdfs-master目录conf目录中的mime.types /etc/fdfs/mime.types
  3. sudo vim /usr/local/nginx/conf/nginx.conf

http部分中添加配置信息如下:

server {
            listen       8888;
            server_name  localhost;
            location ~/group[0-9]/ {
                ngx_fastdfs_module;
            }
            error_page   500 502 503 504  /50x.html;
            location = /50x.html {
            root   html;
            }
        }
复制代码

11.启动nginx

sudo /usr/local/nginx/sbin/nginx
