在上一篇文章Android插件化之ClassLoader中，我们已经可以成功加载apk，但是还没有办法启动插件中的Activity。我们知道，如果要启动一个Activity，那么这个Activity必须在AndroidManifest.xml中注册。因此，如果我们要启动插件中的Activity，那么这个Activity事先必须在宿主的AndroidManifest.xml中预注册。这样一来就会有两个问题：
- 插件中的Activity在宿主的AndroidManifest.xml中注册，开发不太友好。
- 只能启动插件中事先定义好的Activity，没有办法动态增加Activity。
因此，现有的插件化框架都会有一套越过AndroidManifest.xml注册而启动Activity的机制。本文的目的就是分析这套机制。
Activity的启动流程
不考虑多进程的情况，Activity的启动是Binder双向通信的一个过程，它由我们的app进程和AMS所在的system_server进程共同完成。system_server是一个系统级的进程，其内部的AMS负责管理所有app的Activity状态。因此，Android是不允许我们对AMS进行修改的。那么，插件化技术只能在我们app进程里做文章了。

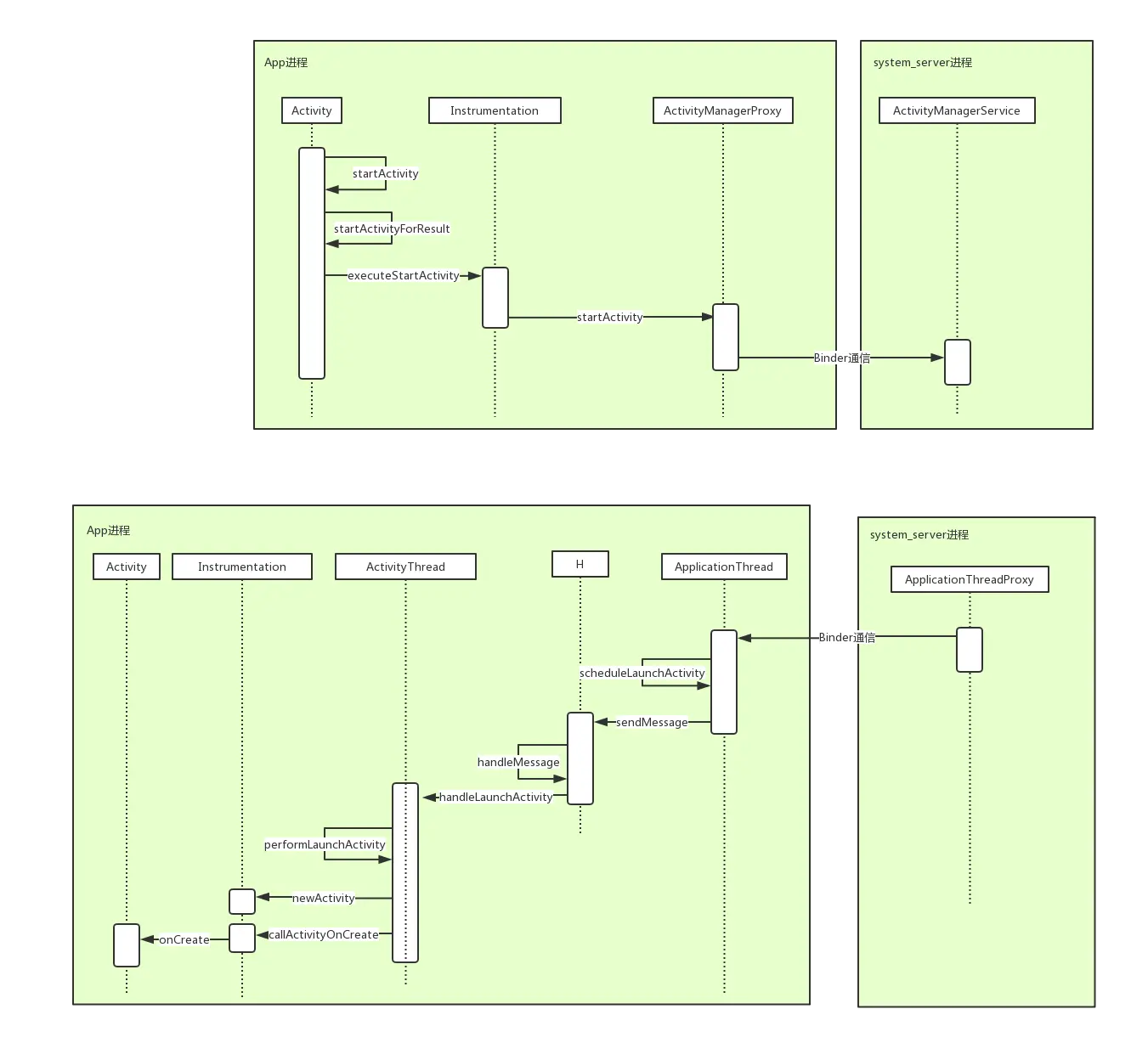

下图我根据6.0的源码画出了Activity的启动流程图，我省略了我们不需要关心的AMS部分。
正如上图所示，我将Activity的启动流程分为了两部分。上部分描述了app从发起启动activity请求到AMS接受到该请求的过程。下部分描述了AMS处理完成后响应app进程启动Activity的过程。
请求阶段

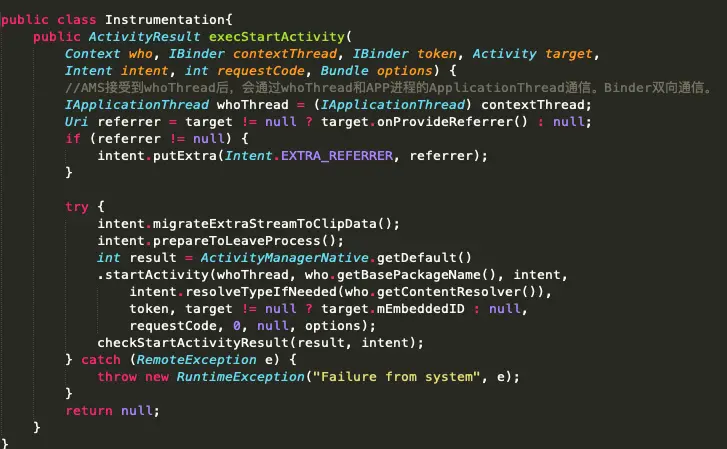

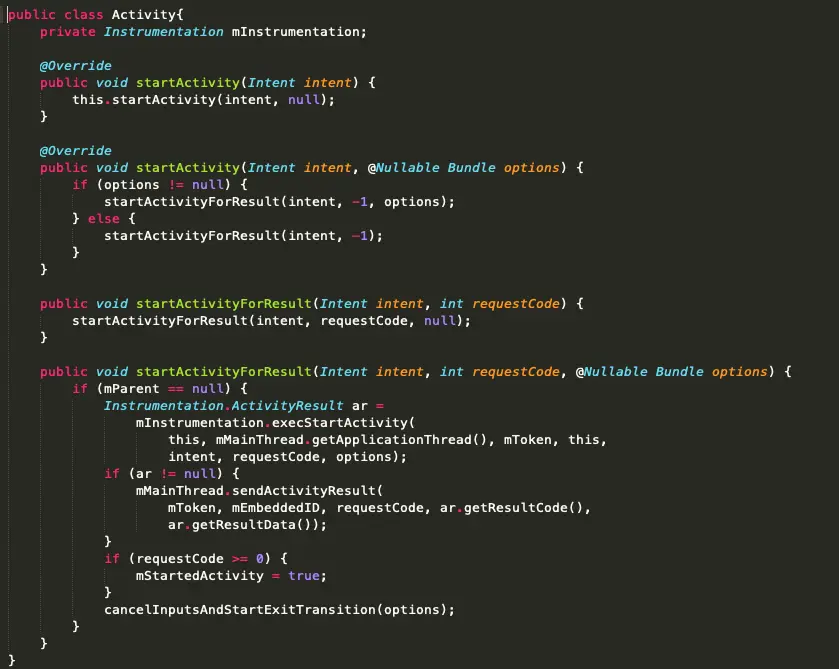

上图无论是Activity的statActivity()还是startActivityForResult()最终都调用了Instrumentation.execStartActivity()。我们继续定位到Instrumentation.execStartActivity()。

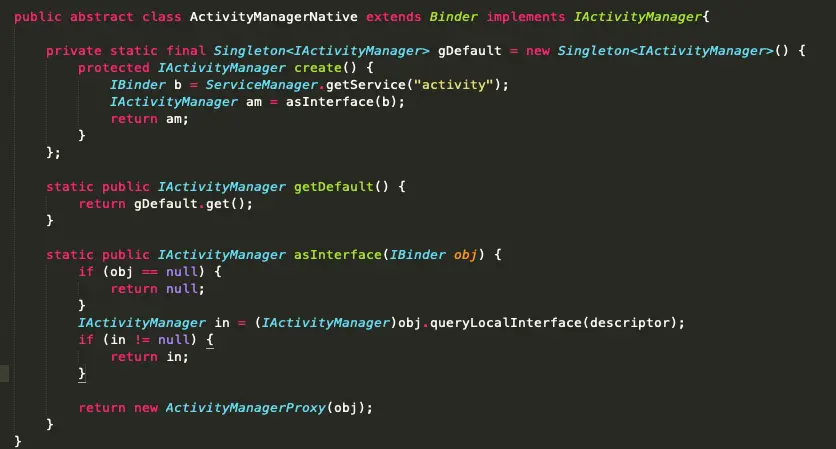

execStartActivity()非常简单。它将传进来的参数进一步包装后传给ActivityManagerNative.getDefault()的startActivity()。ActivityManagerNative.getDefault()返回的其实是一个ActivityManagerProxy对象。ActivityManagerProxy是ActivityManagerService在app进程中的Binder代理对象。调用ActivityManagerProxy.startService()最后会调用ActivityManagerService.startService()。这样请求就到了ActivityManagerService。ActivityManagerNative.getDefault()如下：
到此，请求启动Activity的过程就分析完了。
响应阶段

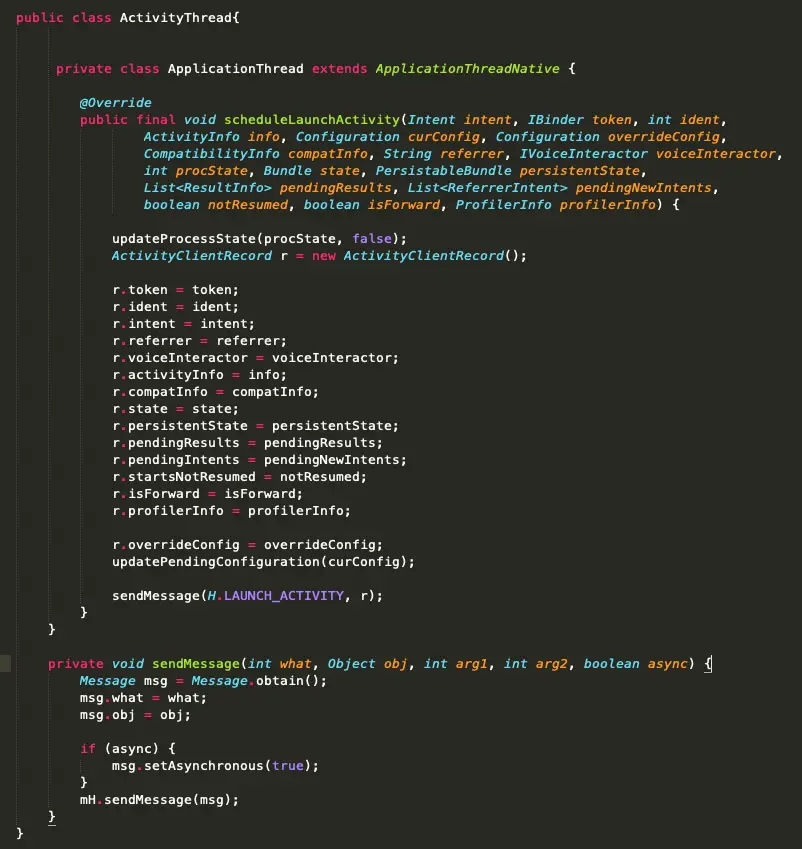

前面我们提到过，在不考虑多进程的情况下，Activity的启动过程是一个Binder双向通信的过程。AMS要主动与app进程通信要依靠请求启动Activity阶段传过来的IBinder对象，这个IBinder对象就是上面介绍过的Instrumentation.execStartActivity()中的 whoThread对象，它实际上是一个ApplicationThreadProxy对象，用来和ApplicationThread通信。AMS通知app进程启动Activity是通过调用ApplicationThreadProxy.scheduleLaunchActivity()完成的。根据Binder通信，ApplicationThread.scheduleLaunchActivity()会被调用。我们就从ApplicationThread.scheduleLaunchActivity()开始分析。
scheduleLaunchActivity()将从AMS中传过来的参数封装成ActivityClientRecord对象，然后将消息发送给mH，mH是一个Handler对象。

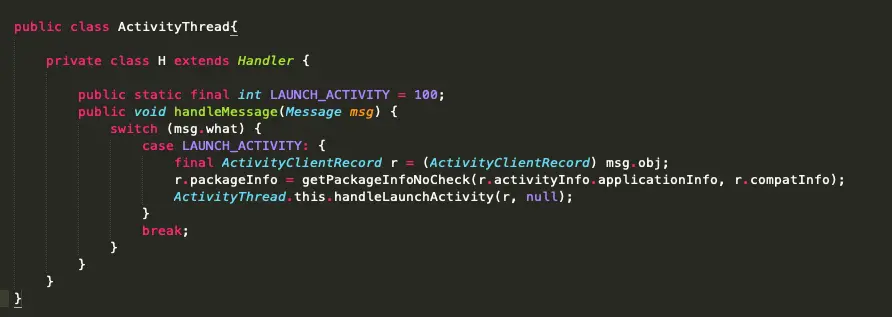

H是ActivityThread的内部类，继承自Handler，它在收到LAUNCH_ACTIVITY的消息后，会调用ActivityThread.handlerLaunchActivity()。

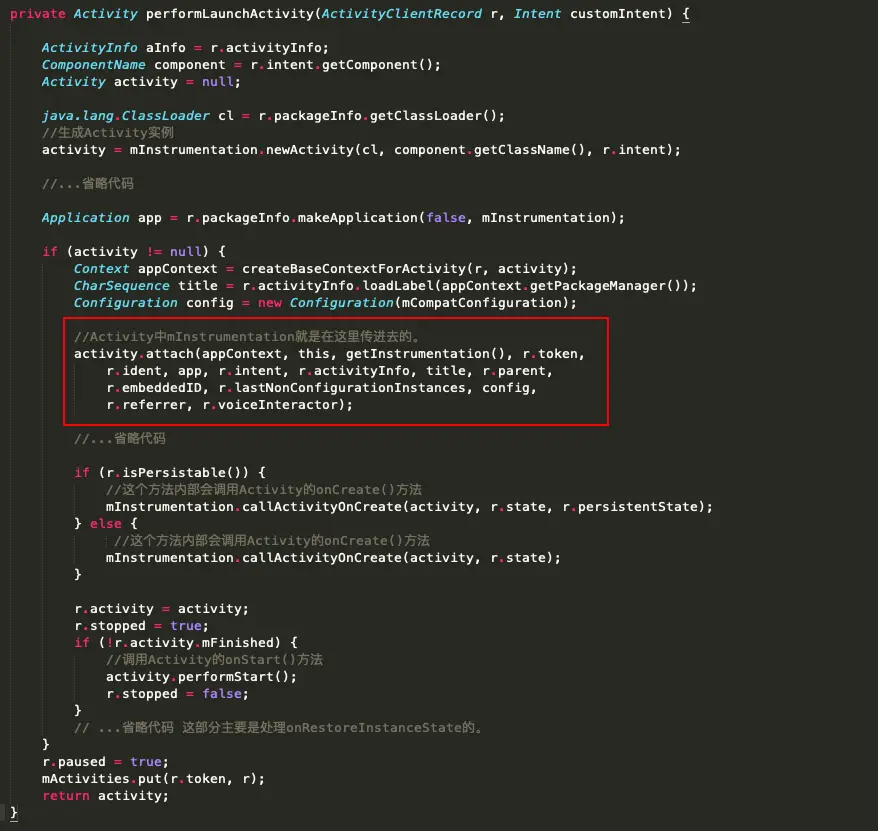

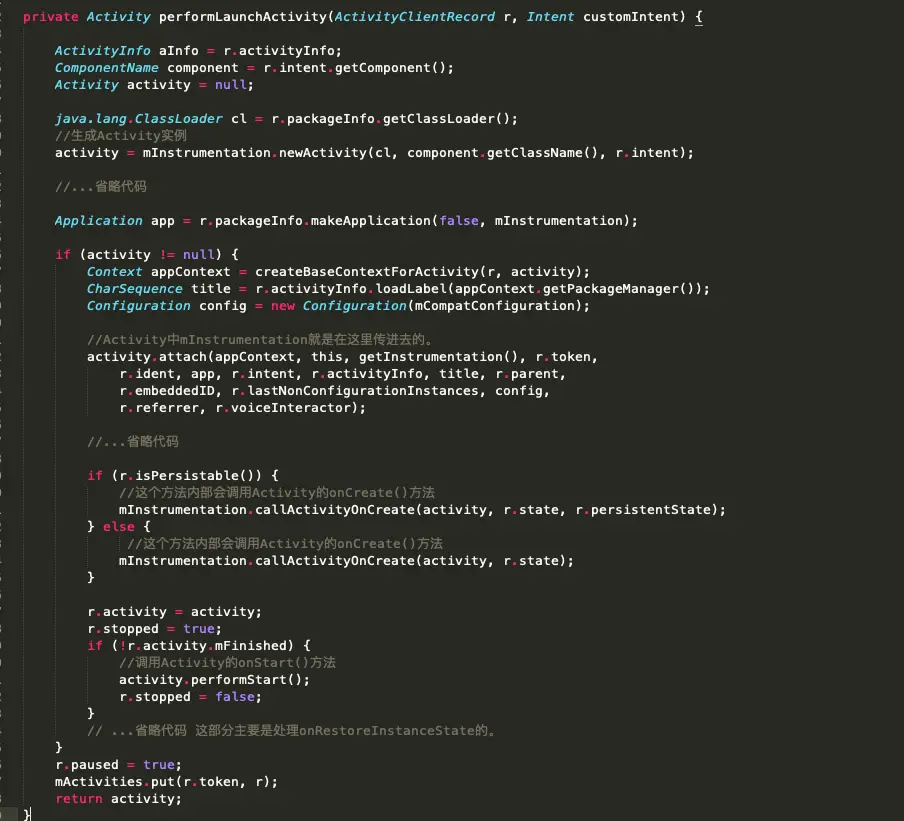

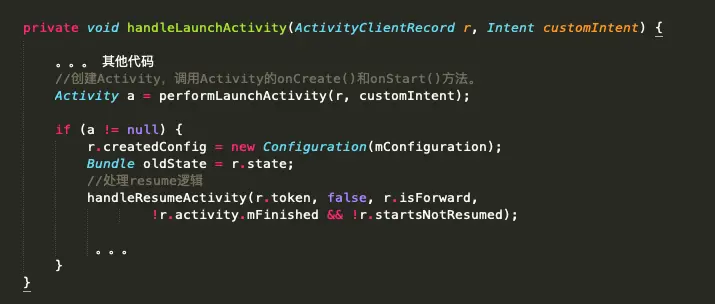

handleLaunchActivity()主要调用了两个方法：performLaunchActivity()和handleResumeActivity()。performLaunchActivity()会完成Activity的创建，以及调用Activity的onCreate()、onStart()等方法。handleResumeActivity()会完成Activity.onResume()的调用。我们继续跟踪performLaunchActivity()。

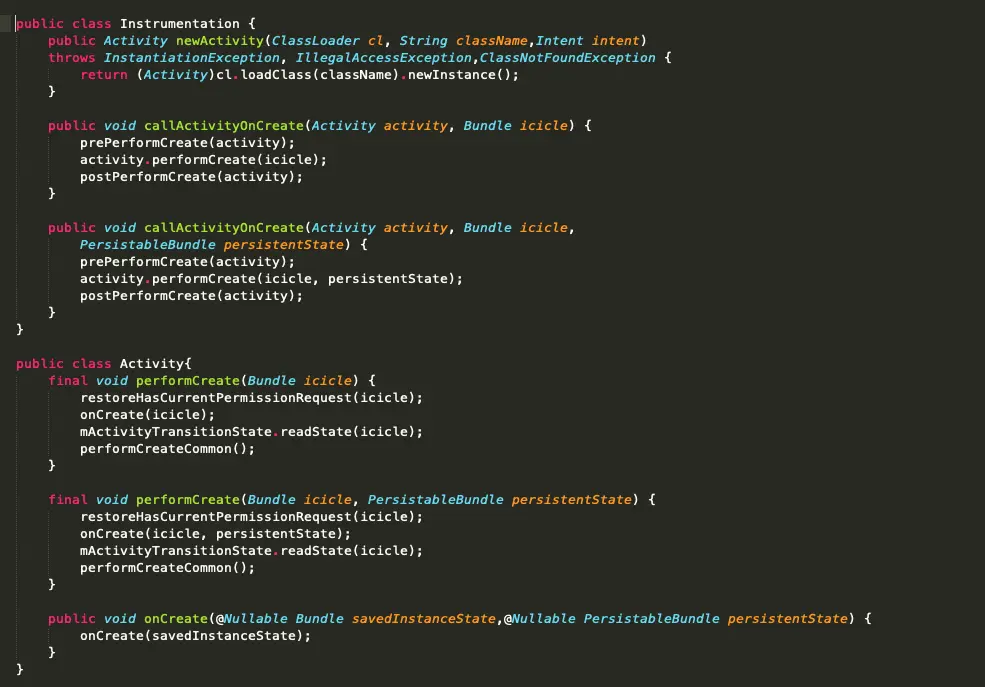

上述代码在关键位置都加了注释。通过注释我们明白了Activity的创建以及onCreate()的调用都是在Instrumentation中完成的。这里需要注意一下Activtiy.attach()的调用时机，我们会在下文中用到。Instrumentation具体的代码如下：
到此AMS通知app进程启动Activity的流程就结束了。
偷天换日，Hook Instrumentation越过AndroidManifest检测
以上内容算是内功部分，接下来就到了学习具体招式的时候了。
要启动没有在AndroidManifest.xml中注册的Activity，其核心是就是偷天换日。怎么做呢？通过一个例子说明。
假如在插件中有一个未在AndroidManifest.xml注册的TargetActivity，我们想启动它，可以分为三步。
- 在AndroidManifest.xml中预先注册一个我们项目中没有的Activity，例如ProxyActivity。我们把这种行为称为插桩。
- 在请求启动Activity阶段，我们把TargetActivity替换成AndroidManifest中预先注册的ProxyActivity。
- 在AMS响应阶段，Activity实例产生之前，我们再做一个完全相反的动作。即把响应信息中要启动的ProxyActivity替换回TargetActivity。
第一步十分简单，没什么好说的。要实现第二步和第三步就需要用到Activity启动流程的知识了。
在Activity启动流程中，Instrumentation无论在请求阶段还是响应阶段都扮演着重要的角色。在请求阶段Instrumentation.execStartActivity()会被调用，而在响应阶段Instrumentation.newActivity()会被调用。因此如果我们可以Hook Instrumentation，那么我们就可以在execStartActivity()和newActivity()分别完成第二步和第三步中的功能。
再谈Instrumentation
ActivityThread中的Instrumentation
我们知道，每一个Java程序都有一个main()方法。Android App的main()方法就在ActivityThread中。

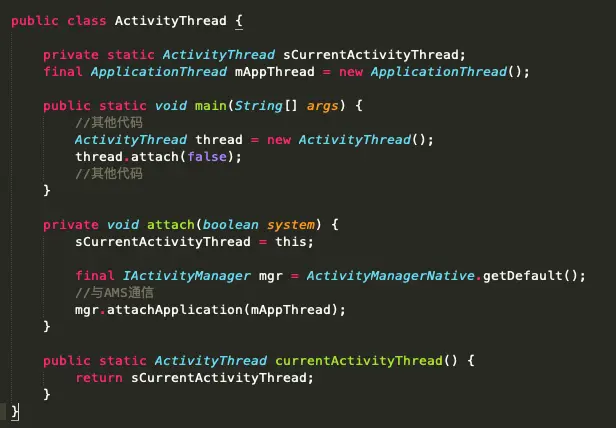

在main()方法中，ActivityThread会被初始化并最终把对象保存在静态的sCurrentActivityThread中。在一个app进程中只有一个ActivityThread实例sCurrentActivityThread。sCurrentActivityThread可以通过ActivityThread.currentActivityThread()拿到。

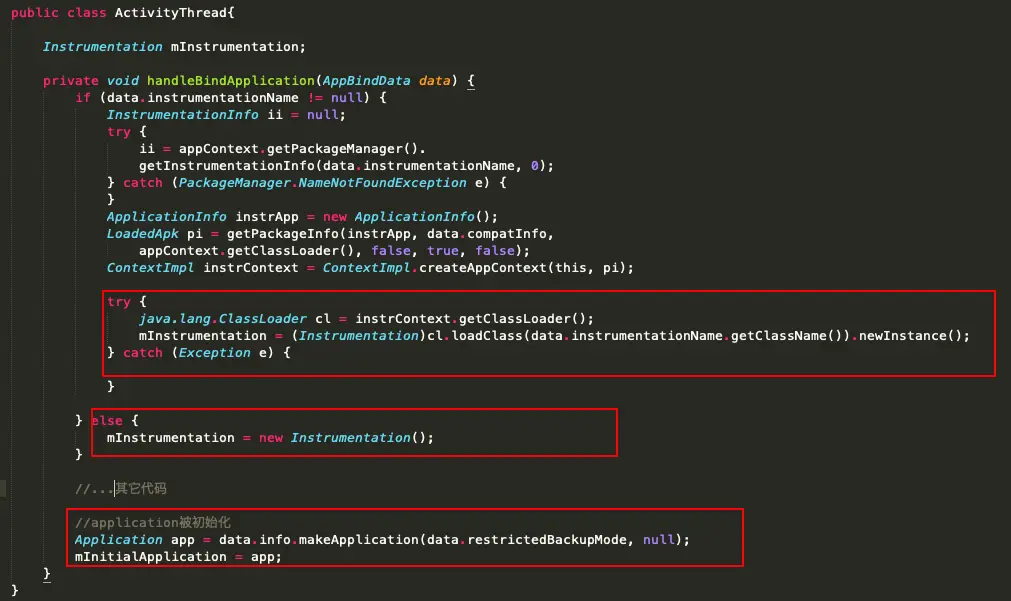

attach()中，mgr.attachApplication(mAppThread)这段代码又是一个Binder双向通信的过程，它主要为创建Application对象服务。整个通信过程和Activity启动过程类似，我就不再详细介绍了。在通信的最后，ActivtiyThread.handleBindApplication()被调用，而在方法内部，Instrumentation被初始化。
总结一下，一个App进程，只有一个ActivityThread对象，这个对象保存在sCurrentActivityThread中，可以通过ActivityThread.currentActivityThread()获取。ActivityThread的mInstrumentation会在Application创建之前初始化。
Activity中的Instrumentation

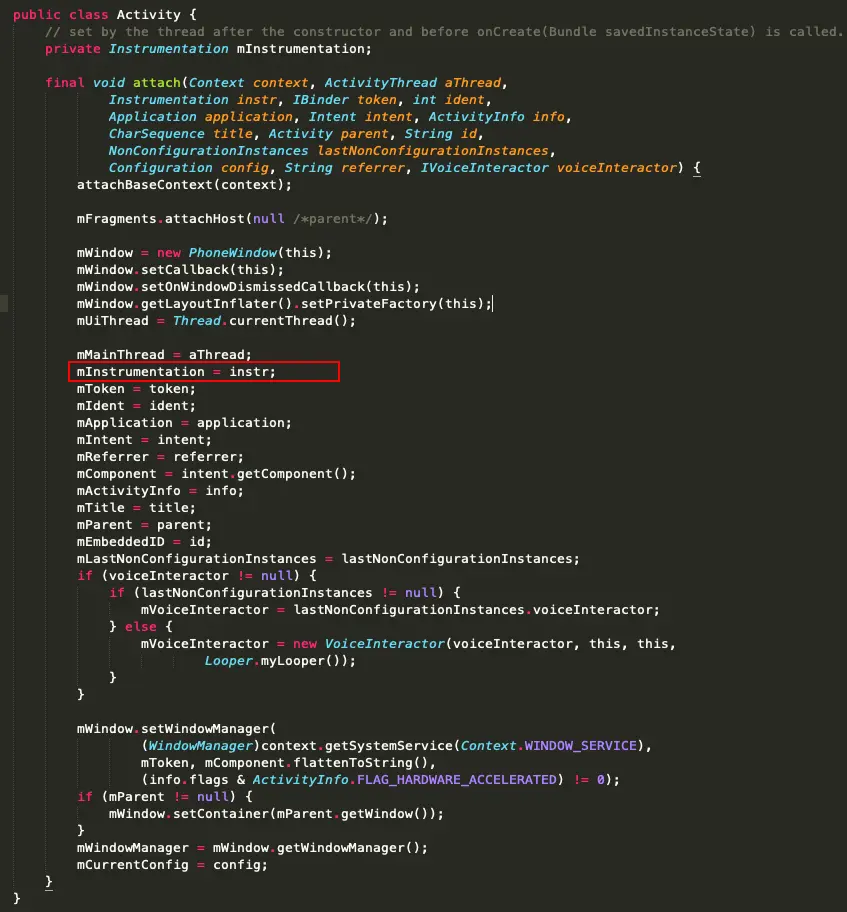

Activtiy中的Instrumentation是通过Activity.attach()传进来的。
Activity.attach()在介绍Activity启动流程时提到过。它会在ActivityThread.performLaunchActivity()中被调用。
这样ActivtyThread把自己内部的Instrumentation传递到了Activity中。
Hook Instrumentation
通过以上分析，我们知道，要Hook app的Instrumentation，只需要替换掉ActivityThread的Instrumentation即可。但是，Android SDK没有为我们提供任何关于ActivityThread的api。要访问Android SDK中不存在的类或方法，我们学习一下VirtualAPK是怎么做的。

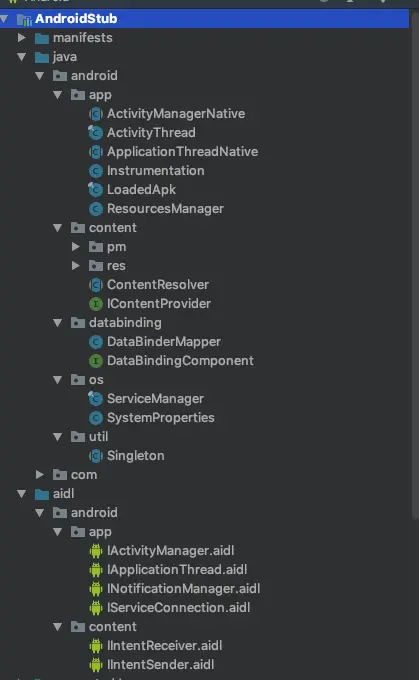

在VirtualAPK中有个叫AndroidStub的module。它的结构如下：

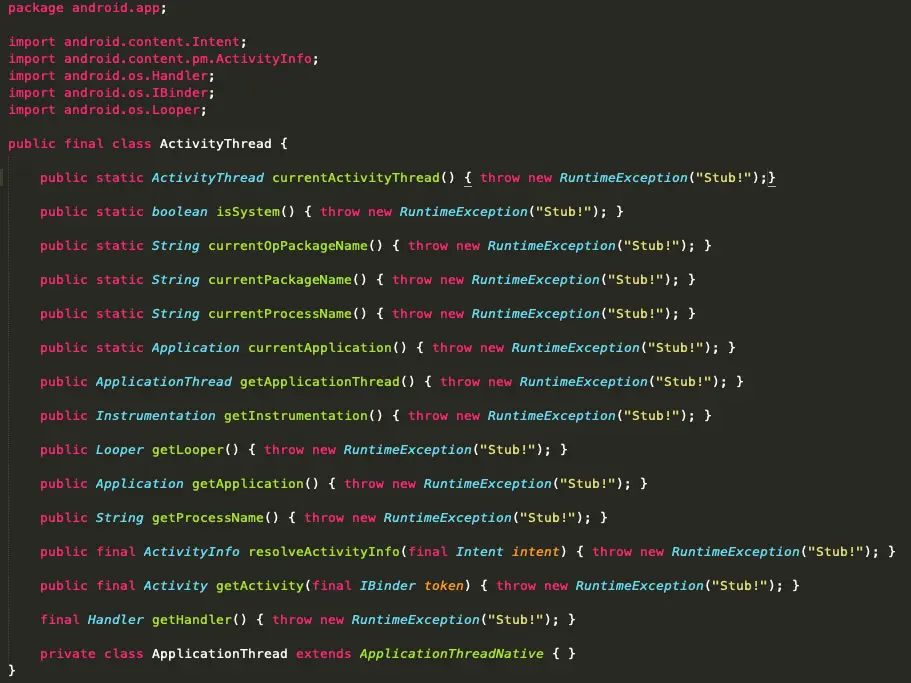

VirtualAPK又重新声明了这些Android SDK没有提供的Framework层的类。这些类只有方法的声明，如ActivityThread中的内容如下：
这样我们就可以使用这些Android SDK没有提供的类或隐藏的方法了。需要注意的一点是，AndroidStub应该只参与编译过程，这很简单，用compileOnly依赖就可以了。

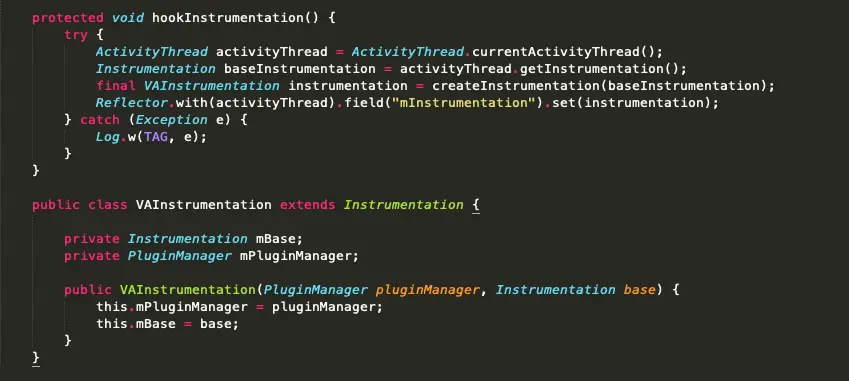

接下来，我们就可以通过反射替换ActivitThread的Instrumentation了。代码如下：
上面的VAInstrumentation是对系统Instrumentation的代理类。在VAInstrumentation的内部我们可以加入任何我们想要的逻辑。

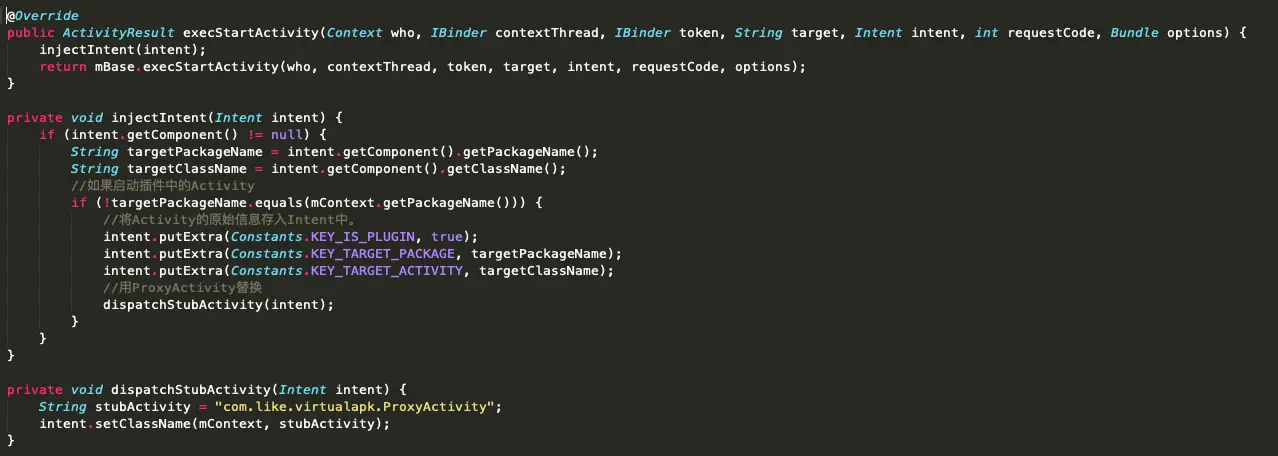

在Instrumentation.execStartActivity()执行前将我们要启动的Activity替换成预注册的ProxyActivity。

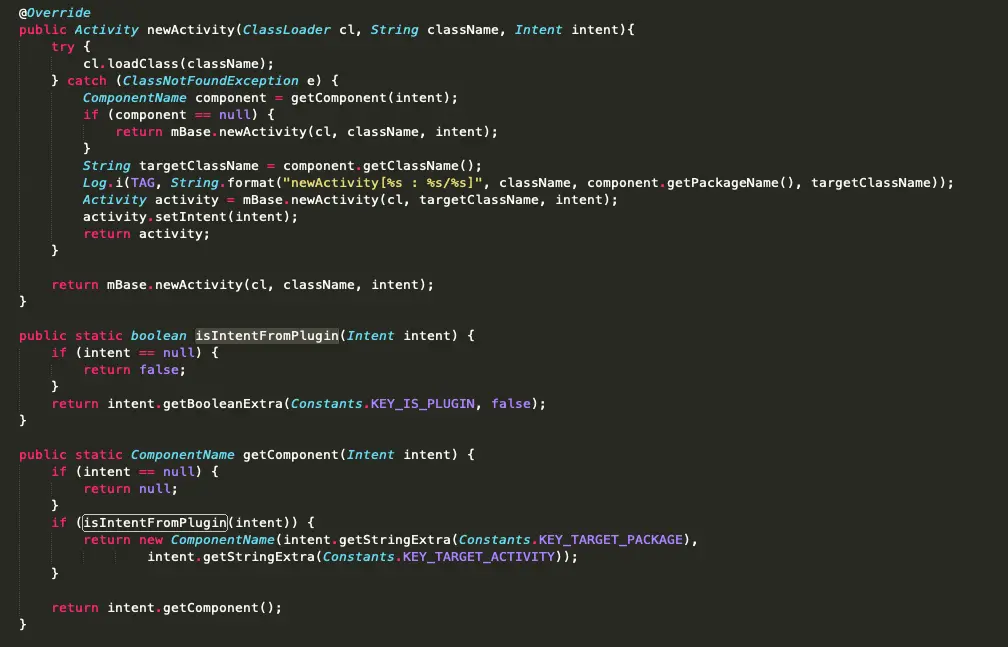

在Instrumentation.newActivity()执行前将预注册的ProxyActivity替换回我们要启动的Activity。
结尾
在Android插件化开篇中我说过，每一篇文章的最后都会是一个Demo，这些Demo串联起来就是一个插件化框架，所以我在Github上建了一个项目VirtualApkLike，Demo都会以不同的分支放到这里。本文的Demo在startActtivity分支上。
