android 中心区域选中图表 WheelChart

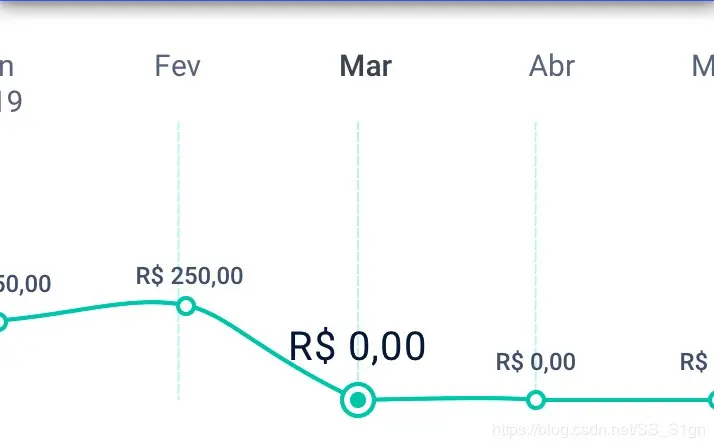

产品要做一个支持横向滚动 中心区域选中 惯性滚动 停止时回滚到中心位置 点击选中 支持嵌套滚动的图表需求效果图如下：

最开始的想法时用MPAndroidChart来做，可用这个库有些细节满足不了产品的需求如选中的label标签要用选中颜色及回滚功能，然后就很没底，找了很多类似功能的自定义控件的类比，做之前也咨询了一位大佬（在此感谢扔物线大神），觉得薄荷尺子的逻辑和这个需求很类似，就决定用自定义view来实现。自己以前写过的自定义view都比较简单，自己刚开始做的时候压力挺大的，挺担心自己做不出来影响项目进度的，不过一时也没有好的办法，只能逼着自己去做，主要参考之前仿写薄荷尺子的大神的博客，做了四天下来，总算有点眉目，把demo拿给产品过目也比较满意，这个效果的实现也渐渐领略到开源的魅力，看到自己做出来的效果贼开心贼有成就感，周末打算分享出来，希望能对大家有所帮助，项目中有什么问题请不吝赐教，感激不尽。目前有些代码可能还不够完善，后续还有一些细节需要优化，但主体思路已经比较清晰了

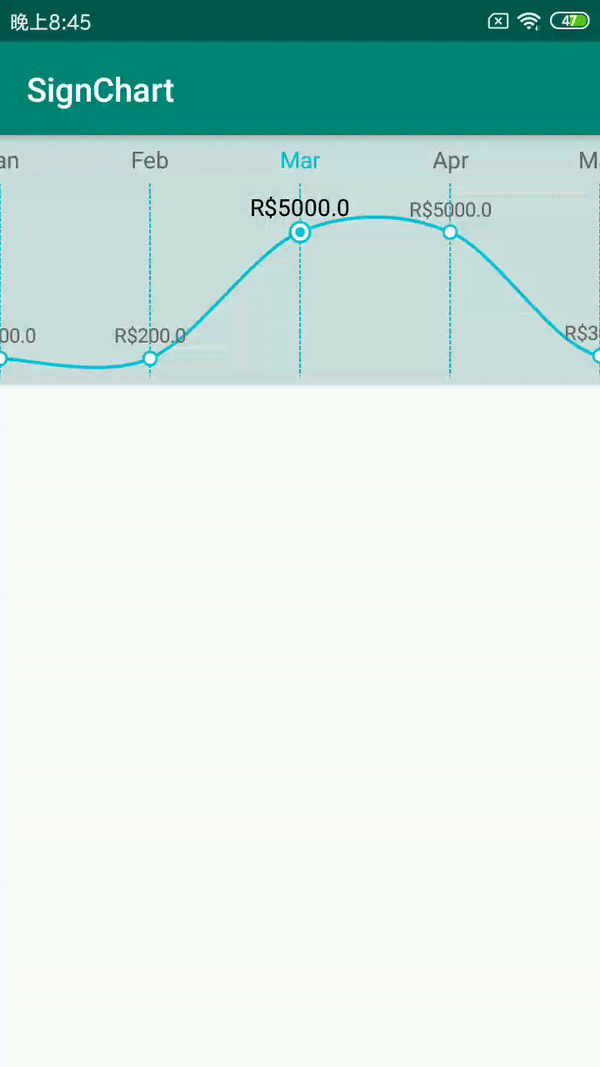

话不多说，效果如下：

源码地址： github.com/SilenceBurs…

参考博客：

之前仿写薄荷尺子的大神很多代码甚至注释都被我毫不留情的copy过来了 😁 blog.csdn.net/totond/arti…

scoller相关及多点触控相关请看其系列博客 blog.csdn.net/u012422440/…

根据实现的步骤拆分为如下功能点

自定义属性的设置及使用
draw 绘制图表
触摸控制并处理多指触控问题（手指拖动图表可移动）
惯性滚动（根据手指释放时的速度计算图表需要滚动的距离）
回滚（up时或者惯性滚动结束需要回滚到选中位置）
点击选中（根据点击的坐标，计算需要选中的下标并选中）
处理嵌套滚动

1.自定义属性的设置及使用

在attr文件中声明该控件的一些自定义属性，在构造方法中解析，设置控件的属性即可

2. draw 绘制图表

绘制图表其实主要时数学问题，具体坐标的计算就不再赘述了

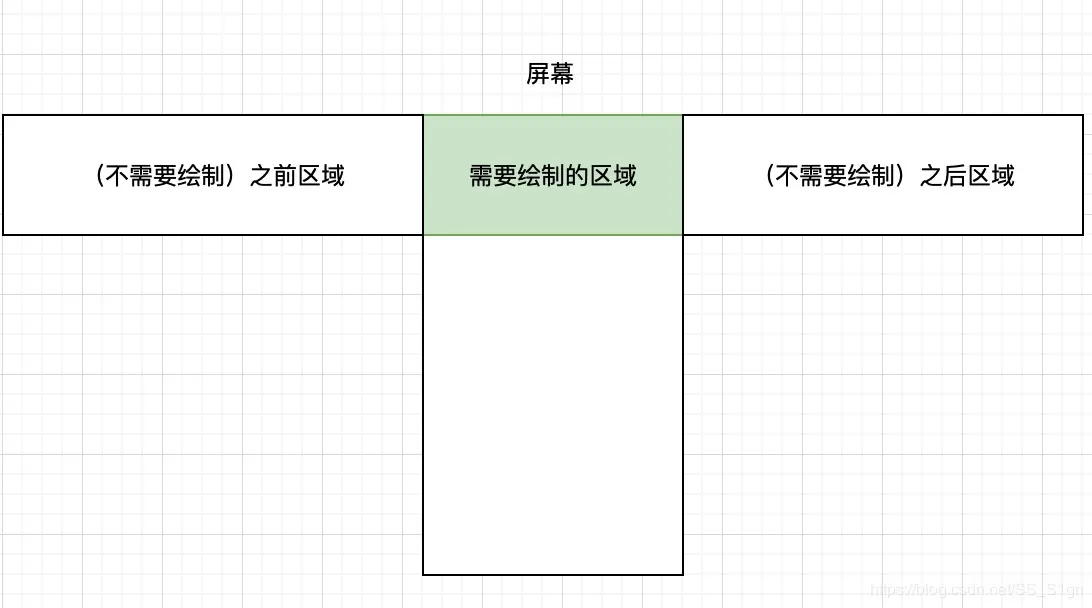

请教扔物线的时候，我问他会不会有性能问题，他就说了一点，屏幕外不要绘制 我们就只需绘制屏幕上用户看到的内容即可，之前之后的就不用绘制了

但由于如果只绘制屏幕显示区域的话，左右两侧的点需要计算path连接而且在滚动时文字的显示会有突然显示或隐藏的问题，所以把绘制区域加长，左右两侧均多绘制一个label的距离绘制区域为绿色加红色

我们根据x轴方向当前已滚动的距离getScrollX（）计算第一个显示的label下标，再加上控件宽度和一个label距离（右侧多绘制的一个label的距离）计算出最后一个label的下标，只需要绘制两个下标中间即可，其他的就是数学问题了。

多个点的连接使用的贝塞尔曲线，代码参考自：www.jianshu.com/p/98088ff77…

3. 触摸控制并处理多指触控问题（手指拖动图表可移动）

触摸控制是根据第一个event点移动的距离，调用view的scrollBy方法滚动view，主要代码如下

//处理滑动 计算现在的event坐标和上一个触摸事件的坐标来计算偏移量 决定scrollBy的多少
@Override
public boolean onTouchEvent(MotionEvent event) {
	...
    switch (event.getAction()) {
        case MotionEvent.ACTION_DOWN:
        	...
            //记录首个触控点的id
            mActivePointerId = event.findPointerIndex(event.getActionIndex());
            ...
            mLastX = event.getX();
            ...
            break;
        case MotionEvent.ACTION_MOVE:
            if (mActivePointerId == INVALID_ID || event.findPointerIndex(mActivePointerId) == INVALID_ID) {
                break;
            }
            //计算首个触控点移动后的坐标
            float moveX = mLastX - event.getX(mActivePointerId);
            if (Math.abs(moveX) > IGNORE_MOVE_OFFSET) {
                ...
                mLastX = event.getX(mActivePointerId);
                scrollBy((int) moveX, 0);
            }
            break;
        case MotionEvent.ACTION_UP:
            mActivePointerId = INVALID_ID;
            mLastX = 0;
            ...
            break;
        case MotionEvent.ACTION_CANCEL:
            mActivePointerId = INVALID_ID;
            mLastX = 0;
            ...
            break;
    }
    return true;
}

scrollBy方法内部会调用scrollTo方法，重写了scrollTo方法在里面进行一些选中下标的判断和最小最大滚动位置的拦截

@Override
public void scrollTo(int x, int y) {
    //默认左边缘为x最小值-半个控件的宽度
    if (x < mMinPosition) {
        x = mMinPosition;
    }
    //默认右边缘为x最大值+半个控件的宽度
    if (x > mMaxPosition) {
        x = mMaxPosition;
    }
    if (x != getScrollX()) {
        super.scrollTo(x, y);
    }
    mSelectIndex = scrollX2Index(x);
}

注意在move事件中需要根据第一个触控点id计算移动距离，直接调用event.getX()方法，会有多点触控问题（复现步骤：一个手指滑动后，按下第二个手指，第一个手指抬起，view会自动滚动）因为后面会有点击事件的判断，所以在move时判断如果移动距离小于IGNORE_MOVE_OFFSET = 2.5时，忽略，这样当手机滑动比较慢时，会有部分滑动事件被忽略掉的情况，不过2.5这个值自己滑动时觉得体验还可以，再大的话慢速滑动会有卡顿，太小的话点击事件的判定会过于精确。

4. 惯性滚动（根据手指释放时的速度计算图表需要滚动的距离）

惯性滚动的实现需要用到VelocityTracker计算up事件时的速度，OverScroller处理fling事件主要思路时，当up事件发生时，判断手指速度，若速度小于最小值，scrollBackToExactPosition（）直接将当前选中下标滚动到中心区域；若速度小于最大值按原速度计算否则按最大速度计算，根据此速度当前x方向偏移量可scrollTo的最小、最大值调用fling方法，并调用invalidate();方法，invalidate();内部几次回调会调用view的draw方法，在view的draw方法中调用computeScroll()方法，若惯性滚动未结束，调用scrollTo方法将view滚动到该速度应滚动到的位置，再调用postInvalidate();，几次回调又会重新调用view的draw方法，循环调用scrollTo将view再进行滚动如此实现惯性滚动直至滚动结束

5. 回滚（up时或者惯性滚动结束需要回滚到选中位置）

这个主要也是数学题，需要回滚的距离过大时，使用OverScroller慢速回滚；若过小则立刻回弹

//触摸事件或惯性滚动结束后 应滚动到中心位置
private void scrollBackToExactPosition() {
    float rightPosition = mSelectIndex * mParent.getXLabelInterval() - (float) getWidth() / 2;
    if (Math.abs(getScrollX() - rightPosition) > IGNORE_OFFSET) {
        int dx = Math.round(rightPosition - getScrollX());
        if (Math.abs(dx) > MIN_SCROLLER_DP) {
            //渐变回弹
            mOverScroller.startScroll(getScrollX(), getScrollY(), dx, 0, 500);
            invalidate();
        } else {
            //立刻回弹
            scrollBy(dx, 0);

6. 点击选中（根据点击的坐标，计算需要选中的下标并选中）

点击事件的判定：最开始的想法是，判断事件如果是down紧接up即为点击，后来发现这种判定比较苛刻，因为有些点击事件会引起略微的move事件，所以在move事件中判断如果move距离较短，则忽略，这种方法的判定目前没有发现问题，如果大家有好的想法，欢迎讨论。判定为点击事件后，要根据点击点的坐标位置和当前已滚动的距离，计算出点击点所在的下标，改变需要选中的下标，滚动到指定下标

7. 处理嵌套滚动

由于这个view是横向滚动的，避免被父View拦截事件，我们需要在横向滑动时拦截事件进行处理；在纵向滑动时不作拦截，交由父view AppBarLayout处理

switch (event.getAction()) {
    case MotionEvent.ACTION_DOWN:
   		...
        //记录首个触控点的id
        mActivePointerId = event.findPointerIndex(event.getActionIndex());
        ...
        mLastX = event.getX();
        mLastY = event.getY();
        parent.requestDisallowInterceptTouchEvent(false);//按下时开始让父控件不要处理任何touch事件
        break;
    case MotionEvent.ACTION_MOVE:
        if (mActivePointerId == INVALID_ID || event.findPointerIndex(mActivePointerId) == INVALID_ID) {
            break;
        }
        //计算首个触控点x方向移动距离
        float moveX = mLastX - event.getX(mActivePointerId);
        //计算首个触控点y方向移动距离
        float moveY = mLastY - event.getY(mActivePointerId);
        //判断x方向移动距离大于等于y方向距离 则判断为x轴滚动即滑动图表 反之判断为y轴滚动将事件交由父布局处理
        if (Math.abs(moveX) >= Math.abs(moveY)) {
            if (Math.abs(moveX) > IGNORE_MOVE_OFFSET) {
                parent.requestDisallowInterceptTouchEvent(true);
                mLastX = event.getX(mActivePointerId);
                ...
            }
        } else {
            if (Math.abs(moveY) > IGNORE_MOVE_OFFSET) {
                parent.requestDisallowInterceptTouchEvent(false);
                mLastY = event.getY(mActivePointerId);
            }
        }
        break;
    case MotionEvent.ACTION_UP:
        //判断是单点事件 跳转到指定位置
        ...
        mActivePointerId = INVALID_ID;
        mLastX = 0;
        mLastY = 0;
        parent.requestDisallowInterceptTouchEvent(false);//up或者cancel的时候恢复
        break;
    case MotionEvent.ACTION_CANCEL:
        ...
        mActivePointerId = INVALID_ID;
        mLastX = 0;
        mLastY = 0;
        ...
        parent.requestDisallowInterceptTouchEvent(false);//up或者cancel的时候恢复
        break;
    default:
        mDownAndUp = false;
        break;
}

这个控件的一点一个功能的实现，过程之中问题不断，问题解决又是惊喜，希望自己多些信心，多点努力，年后的第一篇博客，收拾行装，又上征程，加油，我们都是追梦人
