本文章篇幅略长，内容有点多 大佬可根据目录选择性查阅 新人可一步步来阅读

新增文章：vue全家桶+Echarts+百度地图，搭建数据可视化系统（【续】接口篇）

1 前言

1.1 业务场景

突然接到产品说要做一个数据监控的系统。有线图、柱状图、地图，类似于数据可视化的方式。

本人之前从未接触过Echarts，然后需要2周拿出成果，有点慌😂😂

1.2 业务分析

拿到需求看了一下

支持用户名、密码登录，默认显示一个维度数据，然后点击可钻取进入第二维度数据，再点击进入第三维度数据展示。

大致估摸着。。。

  1. 系统搭建vue-cli
  2. vuex记录登录信息
  3. vue-router路由跳转
  4. 3个维度的页面，提取出共用的组件
  5. 各个组件开发
  6. 调节样式，增加UI
  7. 加入后台接口数据
  8. 优化显示
  9. 测试
  10. 上线

当然这不是要2周内，全做完。应该是完成步骤6。

相对于公司就我一个前端，没接触过Echarts，有问题都没人讨论的情况下。。。

心里还是忍不住想吐槽一下😒😒😒

1.3 效果展示

这里列出了第一维度页面的样式。文字请无视，哈哈。

2 系统安装

吐槽归吐槽，活还是要干的。😎

因为本人最熟悉的还是vue，所以还是选择了用vue全家桶来做。这部分可参考 vue build

2.1 安装node环境

  • 下载安装node环境，直接去官网下载即可 node.js

安装完后可在命令行运行node -v npm -v 查看是否安装成功以及版本

2.2 安装Vue项目

2.2.1 安装vue

官方文档：vuejs

这里我们使用npm的方式

  • npm i vue

2.2.2 安装Vue CLI

官方文档：vue CLI

  • npm i -g @vue/cli

安装之后，你就可以在命令行中访问 vue 命令。你可以用这个命令来查看其版本。vue -V

2.2.3 创建项目

这里安装的时候，注意将我们要使用的安装上。vuex、vue-router，其他可根据需要添加。

  1. 方法一
  • vue create hello-world

这里参照官方网站，有很详细的介绍。参照：vue create

  1. 方法二

使用图形化界面

  • vue ui

界面含中文，很好操作。参照：vue ui

2.2.4 安装插件

  1. 方法一

最直接也是推荐的 npm i xxx

这里介绍一下 -S -D -g 的区别

  • npm i -S xxx 文件写入dependencies，用于工程中开发时使用到的插件，会发布到生产环境如UI，JS等。
  • npm i -D xxx 文件写入devDependencies，用于工程支持类插件，不会发布到生产环境，如gulp等压缩打包工具。
  • npm i -g xxx 全局安装，如vue、ncu等。安装目录为：C:\Users\用户\AppData\Roaming\npm
  1. 方法二

vue ui图像化界面中包含了若干插件，可点击安装，但不一定是最新版本。

同时会在hello中引入。其他和方法一没区别。

2.3 安装Echarts

这里我们为了方便，使用了npm全量引用，后期为了精简项目可单个引用。

  • npm i echarts -S

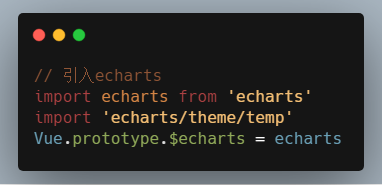

然后在main.js中添加

这里建议提前自定义echarts的样式，并引入到项目中。官方自定义地址：theme-builder

在页面中我们可以如下引用： var myChart = this.$echarts.init(document.getElementById("myid"),'temp')

myid是我们要展示的echarts的id。

temp是我们的自定义的样式，同时官方提供了几个样式例子，可以node_modules\echarts\theme中找到。

2.4 安装element-ui

这里我们为了方便，使用了npm全量引用，后期为了精简项目可单个引用。

  • npm i element-ui -S

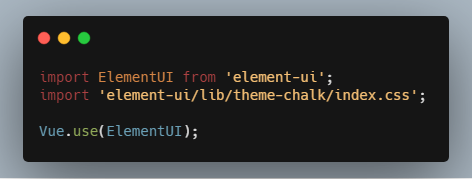

然后在main.js中添加

2.5 安装百度地图

一般vue使用百度地图有2种方式，

  • 一种是像官网那样去应用。如：BMap

  • 第二种是使用 vue-baidu-map

不管是哪一种都要去申请账号和密钥。申请地址为：百度地图密钥(ak)

这里我使用了第二种。vue-baidu-map文档

  • npm i vue-baidu-map -S

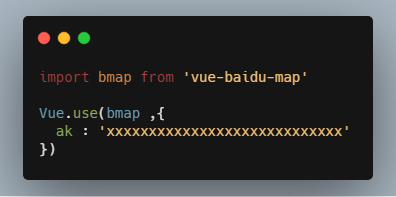

然后在main.js中添加

xxxxxxxx这里填写自己申请的密钥。

在页面中，参照文档，可使用标签<baidu-map/>来调用。

2.6 初始化样式

css样式初始化，简单来说就是为了各个浏览器能统一什么的。

这里我使用的是 normalize.css

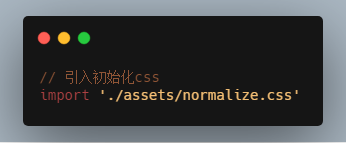

下载下来后，在main.js中添加

基本上的准备工作都做好了，接下来就是具体的代码了。

3 项目搭建

3.1 router、vuex

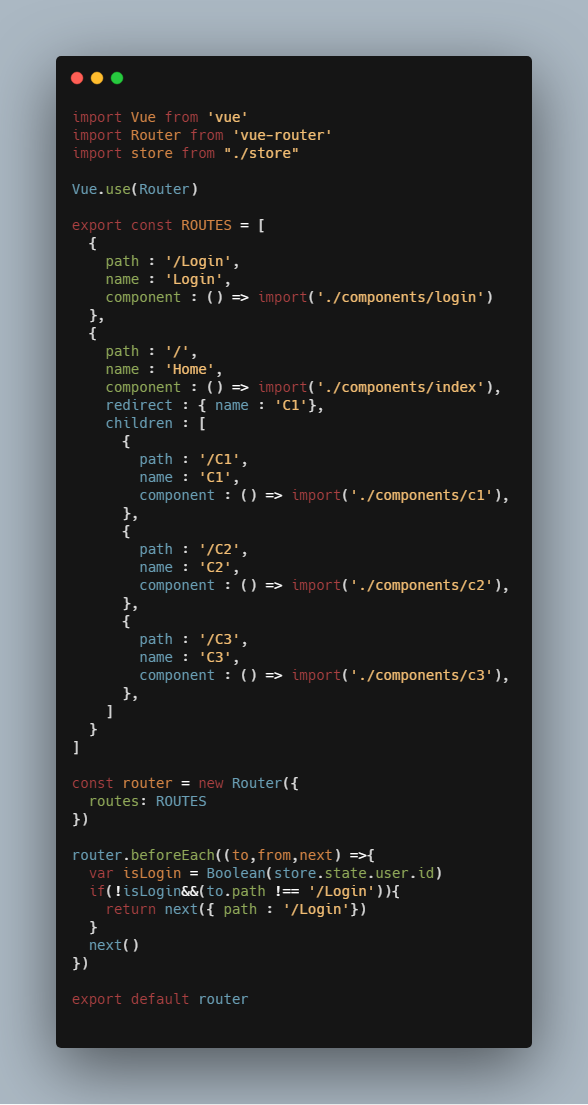

我这里新建了一个router.js、store.js，大致如下：

哦哈，这里路由定义是为了方便看哈，具体还是根据业务来定义。

这里的router.beforeEach 路由卫士用于是否登录校验。

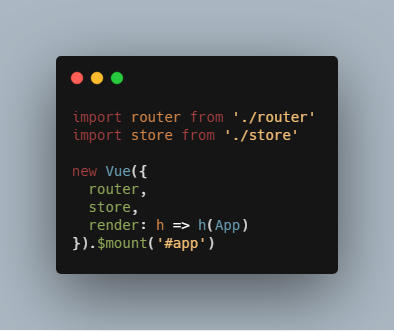

然后我们在main.js中来引用。

更多请参考官方文档：Vue Router Vuex

3.2 Login页面

登录页面没啥，就是个form提交，由于路由中判断user.id。所以我们储存一下，然后跳转到Index页面就行。

这里只是一种方式，也可以使用Cookie和Session

3.3 Index页面

分析页面分成了2个大部分

  • 第一部分是 头部
  • 第二部门是 主体

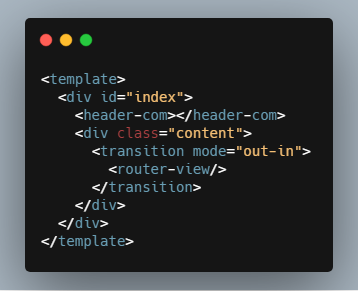

我们将头部当做一个组件进行复用。

组件的复用可参考官方文档：cn.vuejs.org/v2/guide/co…

3.4 header页面

头部比较简单，除了一些显示外，还有一个显示当前时间。

这里我们使用了setInterval，每隔1秒去获取一下当前时间赋值给你定义的v-model就行。

同时在离开页面时，我们清理掉定时器。

这里需要我们对Vue的生命周期有一定的了解。

获取当前时间的方法可参考：data-module.js

3.5 主体页面

这里分析一下页面，主要分成了3块。

  1. 左边，包含了2个折线图。
  2. 中间，包含了数字和地图。
  3. 右边，包含了柱状图和表格。

接下来主要介绍一下，自己这2周摸索出来的一些Echarts配置，适合新手，大佬轻喷。

这里需要经常翻阅 Echarts配置项 和 API 了

3.5.1 Echarts基本

这里列出基本的渲染写法，具体的图形和数据只要修改option就可以了。

<template>
    <div id="myecharts" class="myecharts">
</template>

<script>
    export default {
        mounted(){
            this.drawECharts()
        },

        methods:{
            drawECharts(){
                // temp 是我们的自定义样式，上面安装Echarts时有介绍
                var myChart = this.$echarts.init(document.getElementById("myecharts"),'temp')
                var option = {}
                option = {
                    // 吧啦吧啦 一堆配置
                }
                // 执行渲染图形和数据的操作
                if (option && typeof option === "object") {
                    myChart.setOption(option, true)
                }
            }
        }
    }
</script>

<style>
    //  一定要设置大小，不然不出来，这玩意和canvas一样
    .myecharts{
        width : 500px;
        height : 300px;
    }
</style>

3.5.2 线形图

多多实践，就会发现每个配置和其参数的作用了。

option = {
    // 提示框（就是鼠标放上去后出现的框）
    tooltip : {
        trigger: 'axis',
        axisPointer: {
            type: 'cross',
            label: {
                backgroundColor: '#6a7985'
            }
        }
    },

    //  右上角的组件，用于说明，也可进行点击筛选
    legend: {
        align : 'right',
        x : 'right',
        top : 25,
        selectedMode : 'single',    //  我这里设置的单选模式
        data:['好','坏']            //  显示的第一项和第二项，这里的颜色是根据自定义主题的颜色顺序来定的
    },

    //  x、y轴显示一些设置，比如刻度颜色显示什么的，可在自定义主题设置一部分
    xAxis: {
        type: 'category',
        boundaryGap: false,
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
    },
    yAxis: {
        type: 'value'
    },
    // 具体配置项，根据具体项目查看官网配置项说明
    series: [
        {
            name : '好',
            data: [150, 132, 201, 534, 290, 530, 820],
            type: 'line',
            smooth: true,   //  是否平滑曲线
            areaStyle: {},
        },
        {
            name : '坏',
            data: [82, 93, 90, 93, 129, 333, 432],
            type: 'line',
            smooth: true,
            areaStyle: {},
        }
    ]
}

// 查看Echarts的API，我们需要显示默认的一些数据，配置如下
// 默认显示坏的数据
myChart.dispatchAction({
    type: 'legendSelect',
    name: '坏',
})
//  默认显示第7个数据
myChart.dispatchAction({
    type: 'showTip',
    seriesIndex: 1,
    dataIndex: 6,
})

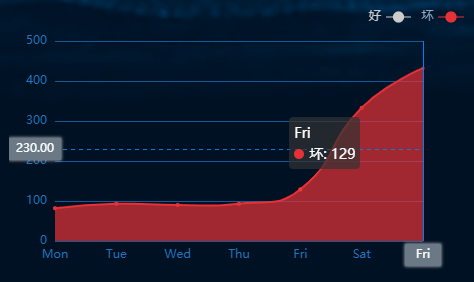

预览：

3.5.3 柱状图

这里我们直接用双柱状图来演示。

因为名字和数字需要提示和点击的功能，所以没有使用echarts的y轴。

不然formatter又要写一堆，虽然用了自定义的，但最开始是用的formatter。

可以实现相同展示，但无法操作，如鼠标提示和鼠标点击。

<div class="left">
    <div v-for="it in its1" :key="it.id">
        <el-tooltip class="item"  effect="light" placement="bottom-start">
            <div slot="content">名称：{{it.name}}<br/>个数：{{it.num}}</div>
            <div class="name" @click="go"> {{ it.name.substring(0,4)+'...' }}</div>
        </el-tooltip>
        <div class="num">{{ it.num }}</div>
    </div>
</div>

<div class="right">
    <div v-for="it in its2" :key="it.id">
        <el-tooltip class="item"  effect="light" placement="bottom-start">
            <div slot="content">名称：{{it.name}}<br/>个数：{{it.num}}</div>
            <div class="name" @click="go"> {{ it.name.substring(0,4)+'...' }}</div>
        </el-tooltip>
        <div class="num">{{ it.num }}</div>
    </div>
</div>

<div id="myecharts" class="myecharts">

css这里就不贴了，效果就是这2行文字刚好贴在2行柱状图前面。

接下来是echarts配置。

option = {
    // 鼠标提示框
    tooltip: {
        trigger: 'axis',
        axisPointer: {
            type: 'shadow'
        }
    },

    // 右边显示
    legend: {
        selectedMode:false,
        data: ['好', '坏'],
        top:5,
        right:8,
    },

    // 两个图坐标的位置
    grid: [
        {left: '16%', top:'10%', width: '22%', height: '86%'},
        {left: '65%', top:'10%', width: '22%', height: '86%'}
    ],

    // 两个图x轴的设置，这里的gridIndex就是个序号，用于区分
    xAxis: [
        {gridIndex : 0, show : false},
        {gridIndex : 1, show : false},
    ],

    // 两个图y轴的设置，注释的部分是用echarts本身的y轴来显示名称和数量的
    yAxis: [
        {
            gridIndex: 0,
            type: 'category',
            show : false,
            data : ['广东/12','杭州/13','北京北京/14','天津/16'],
            // axisLabel: {
            //   formatter : function(value){
            //     let arr = value.split('/')
            //     return '{a|'+arr[0]+'}\n{b|'+ arr[1]+'}';
            //   },
            //   rich: {
            //     a: {
            //       color : '#ffffff',
            //       lineHeight : 19,
            //       fontSize : 14,
            //       align: 'right',
            //     },
            //     b:{
            //       fontSize : 18,
            //       lineHeight : 19,
            //       fontWeight : 'bold',
            //       align: 'right',
            //       fontFamily : 'Digital',
            //     }
            //   }
            // }
        },
        {
            gridIndex: 1,
            show : false,
            type: 'category',
            data : ['海南/12','三亚/13','哈尔滨/14','西双版纳/16'],
            // axisLabel: {
            //   formatter : function(value){
            //     let arr = value.split('/')
            //     return '{a|'+arr[0]+'}\n{b|'+ arr[1]+'}';
            //   },
            //   rich: {
            //     a: {
            //       color : '#ffffff',
            //       lineHeight : 19,
            //       fontSize : 14,
            //       align: 'right',
            //     },
            //     b:{
            //       fontSize : 18,
            //       lineHeight : 19,
            //       fontWeight : 'bold',
            //       align: 'right',
            //       fontFamily : 'Digital',
            //     }
            //   }
            // }
        },
    ],

    //  渲染图形和数据，bar是柱状图
    //  barWidth 柱状的宽度
    //  两类两套，所以有4组数据，使用xAxisIndex、yAxisIndex来区分。
    series: [
        {
            name: '好',
            type: 'bar',
            barWidth  : 5,
            barMinHeight : 5,
            barGap : '100%',
            xAxisIndex: 0,
            yAxisIndex: 0,
            data: [0, 3489, 9022234, 922228],
            label: {
                normal: {
                    position: 'right',
                    show: true
                }
            },
        },

        {
            name: '坏',
            type: 'bar',
            barWidth  : 5,
            barMinHeight : 5,
            xAxisIndex: 0,
            yAxisIndex: 0,
            data: [0, 2438, 3300, 1594],
            label: {
                normal: {
                    position: 'right',
                    show: true
                }
             },
        },
        {
            name: '好',
            type: 'bar',
            barWidth  : 5,
            barMinHeight : 10,
            barGap : '100%',
            xAxisIndex: 1,
            yAxisIndex: 1,
            data: [8203, 3489, 9034, 222],
            label: {
                normal: {
                    position: 'right',
                    show: true
                }
            },
        },
        {
            name: '坏',
            type: 'bar',
            barWidth  : 5,
            barMinHeight : 5,
            xAxisIndex: 1,
            yAxisIndex: 1,
            data: [445, 2438, 3300, 555],
            label: {
                normal: {
                    position: 'right',
                    show: true
                }
            },
        },
    ]
}

预览：

3.5.4 表格

table我这里使用了element-ui加上修改 UI 默认css 和 滚动条的 css。

这里列出一项，其他写法相似。

<el-table
    :data="tableData"
    height="252"
    style="min-width: 100%;">
    <el-table-column
        prop="date"
        min-width="12"
        header-align="center"
        label="时间">
        <template slot-scope="scope">
            <template v-if="scope.row.if == '1'">
                <img src="../../assets/img/new.png"/>
                <div style="color:#E63136;margin-top:-27px;margin-left:35px;">
                    {{scope.row.date}}
                </div>
            </template>
            <template v-else>
                <div style="margin-left:35px;">
                    {{ scope.row.date }}
                </div>
            </template>
        </template>
    </el-table-column>
</el-table>
  • UI 样式

UI css的修改，这里我使用了自定义字体哦，完全copy是不起作用的。

其他的设置项不做说明，F12打开，随便玩。

.el-table thead {
    color: #FFFFFF;
}

.el-table {
    color: #00A5F6;
    font-family: 'Regular';
    background-color: rgba(0, 0, 0, 0.03);
    th {
        padding: 2px 0;
        background-color: #003260;
    }
    th.is-leaf {
        border-bottom: 0px solid #EBEEF5;
    }
    tr {
        background-color: rgba(0, 0, 0, 0.03);
    }
    td {
        border-bottom: 1px solid #2c3547;
        padding: 2px 0;
    }

    .el-table::before {
        height: 0px;
        z-index: 0;
        background-color: #2c3547;
    }
}
  • 滚动条的样式

随意改变看看效果就懂了，谷歌浏览器 😅

/* scrollbar */

::-webkit-scrollbar {
  width: 8px;
  height: 1px;
  background-color:transparent;
}
::-webkit-scrollbar-thumb {
  border-radius: 10px;
  background: #adabab;
}
::-webkit-scrollbar-track {
  border-radius: 10px;
  background:#394d63;
}

预览：

3.5.5 百度地图

vue-baidu-map 文档

<baidu-map
    :center="map.center"        //  地图中心经纬 {lng: 114.023598, lat: 33.589299}
    :scroll-wheel-zoom="true"   //  地图是否滚轮缩放
    :zoom="map.zoom"            //  默认地图尺寸
    :mapStyle="mapStyle"        //  地图样式
    class="baidumap">           //  地图宽高
    <template v-for="(it,index) in ms">     //  标点
        <bm-marker
            :key="it.id"
            :position="it.position"         //  标点位置
            @click="markclick(it,index)"    //  标点点击事件
            @mouseover="markover(it,index)" //  鼠标移动到标点上的事件
            :icon="it.if? iocn:newincon"    //  标点的样式
            @mouseout="markout(it,index)">  //  鼠标从标点移走的事件
            <bm-info-window
                :show="it.show"             //  标点提示框的显示true/false
                :position="it.position">    //  提示框坐标
                <p v-text="it.mess"></p>    //  提示框内容
            </bm-info-window>
        </bm-marker>
    </template>
</baidu-map>

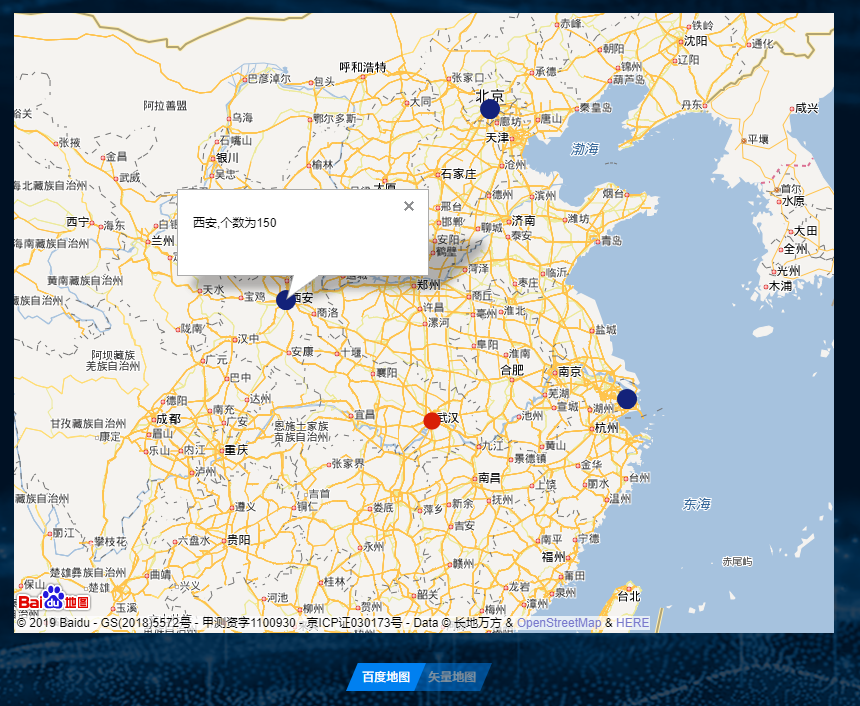

预览：

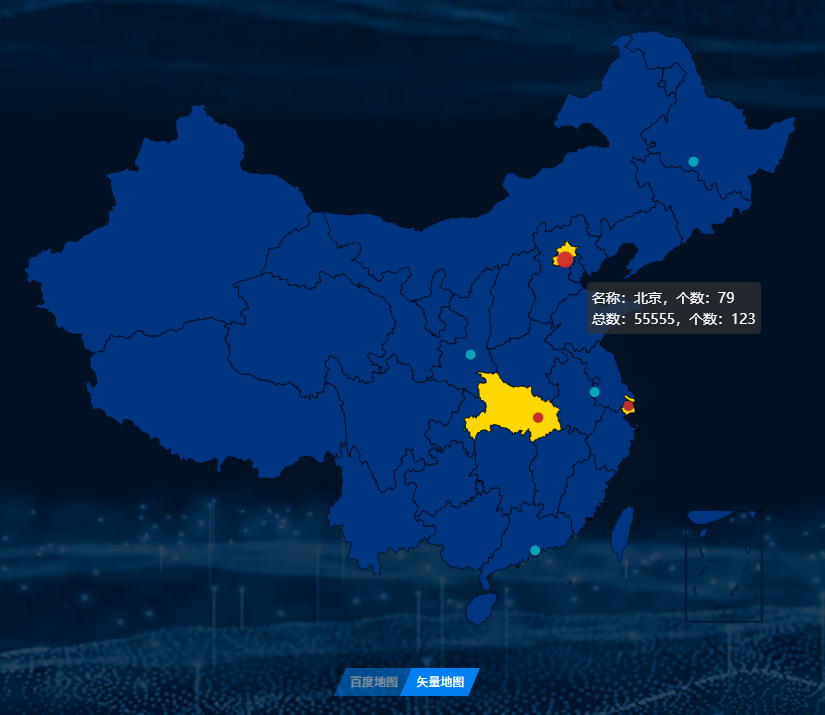

3.5.6 矢量地图

Echarts矢量地图的类型有

  • type:'scatter' 散点气泡图，可在地图中显示不用颜色程度的点
  • type:'effectScatter' 有涟漪特效动画的散点图
  • type:'map' 地理区域的数据可视化
  • type:'lines' 地图航线、路线的可视化

引入地图

require('echarts/map/js/china.js')
require('echarts/map/js/province/beijing.js')

这里我有问题，我要引入全国的省份，就要多写30多个require，有没有大佬能给出更好的办法？

找到一个全量引用的方法

const rjs = require.context('echarts/map/js/province')
rjs.keys().forEach(rjs)

可以替代

require('echarts/map/js/province/beijing.js')
require('echarts/map/js/province/shanxi.js')
require('echarts/map/js/province/neimenggu.js')
等等等。。。

地图配置：

option = {
    //  鼠标提示
    tooltip : {
        trigger: 'item',
        formatter : function(params){
            var val = params.data
            return '名称：'+val.name+'，个数：'+val.value[2]+'<br/>'+'总数：'+val.tol+'，个数：'+val.un
        },
    },

    //  不同颜色的点
    visualMap: [
        {
            min: 0,
            max: 1,
            show : false,
            inRange: {
                color: ['#01cae2', '#e63136',]
            },
            dimension : 3,
        },
    ],

    // 地图样式
    geo: {

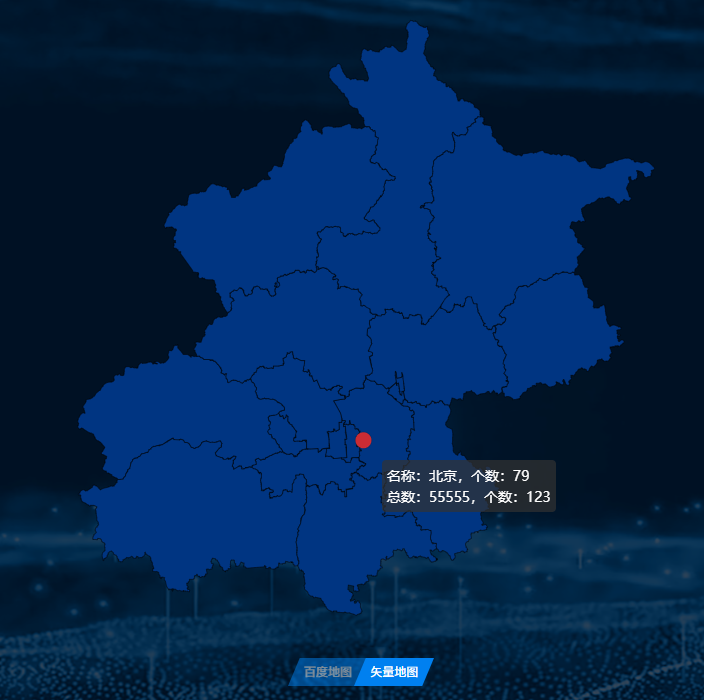

        map: 'china',   // 地图样式，当为‘北京’时，会显示北京地图
        roam : true,
        label: {
            emphasis: {
                show: true
            }
        },
        zoom : 1.2,     //  初始大小
        scaleLimit : {
            min : 1.2,  //  最小缩放
            max : 6     //  最大缩放
        },
        regions : regions(data)     // 省份样式方法
    },

    series : [
        {
            name: '分布',
            type: 'scatter',
            coordinateSystem: 'geo',    //  地图配置
            data: convertData(data.sort(function (a, b) {   //  数据方法
                return b.value - a.value;
            })),
            encode: {
                value : 2
            },
            hoverAnimation: true,
            itemStyle: {
                normal: {
                    // color: '#FF3030',
                    shadowBlur: 1,
                }
            },
        }
    ]
};

当点击省份地图时，我们可以进入省份地图的矢量图

myChart.on('click',function(params){
    option.geo.map =  '北京'
    myChart.setOption(option, true);
})

预览：

4 后记

目前还没有接入后端数据，就是全前台的一个展示。很多都是全量引入，后续待成熟后，可慢慢精简。

总结一下：Vue入门 + Echarts入门 ，希望能对你有用！！！😜😜😜

感谢支持。若不足之处，欢迎大家指出，共勉。

如果觉得不错，记得 点赞，谢谢大家 😂

欢迎关注 我的： 【Github】【掘金】【简书】【CSDN】【OSCHINA】【SF】

知识共享许可协议
本文章采用知识共享署名-非商业性使用-相同方式共享 4.0 国际许可协议进行许可。

出处为：github.com/xrkffgg/Too…

avatar
文章
阅读
粉丝
