Android 自定义 View:包含多种状态的下载用圆形进度条

前言

最近做项目碰到一个这样的一个需求:需要一个环形的进度条表示一个下载请求的进度加载。 同时要以各种不同的图标展现其下载过程中的各个状态:等待、下载中、暂停、错误、完成。

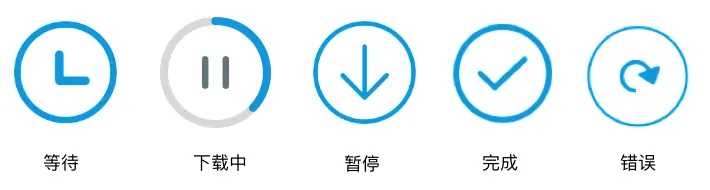

具体状态对应图标见下图:


以上图标来自www.iconfont.cn/

考虑到其状态多达 5 种之多。用已有的控件组合显示,然后判断状态来控制各图标的显示不太合适。 借此机会,简单的撸一个这样的一个自定义控件:CircleProgressBar 来温习下自定义控件的知识。

直接拷贝 CircleProgressBar 使用:CircleProgressBar.java

自定义控件

首先需要的基础知识,你需要了解关于安卓自定义控件的基本原理、控件的绘制过程。 推荐看下官方的相关文档 Custom View Components。注意:文档为英文文档,有墙。

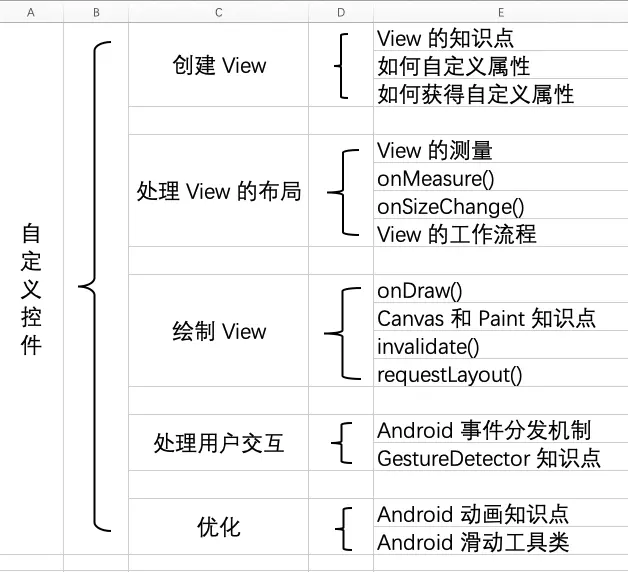

简单总结下见下表:


搞清楚上面的基础之后就正式开始自定义控件。如果还没有看过上述文档也可以跟着我把下面的步奏写一遍。

创建 View

一般自定义 View 都是继承自 android.view.View。不过既然我们自定义的是 ProgressBar,就没必要重头开始了,直接继承自 android.widget.ProgressBar 。 这样 setProgress(int progress); 这些基础方法就没必要再定义了。So,给我的控件取名为 CircleProgressBar extends ProgressBar

观察上述几个图标,除了下载中状态有进度加载,其形态有所改变外,其余状态均为一个静态图片。现在只用搞定下载中状态的圆环进度和绘制中间的两条竖线即可。

定义自定义属性

我们在使用 Android SDK 提供的控件的时候,可以直接从 .xml 文件中新建,比如新建一个 LinearLayout:

<LinearLayout
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal" />
复制代码

同时我们还可以直接在 .xml 文件中配置各种属性,如上述代码中的 android:orientation="horizontal" 。 我们自定义的控件当然也要支持配置和一些自定义属性,所以就必须要这个构造方法:public CircleProgressBar(Context context, AttributeSet attrs) {}。 这个构造方法允许我们在 .xml 文件中创建和编辑我们自定义控件的实例:

public CircleProgressBar(Context context, AttributeSet attrs) {
    this(context, attrs, 0);
}
复制代码

同时,为了在 .xml 文件中定义我们的自定义属性(eg: color, size, etc.),我们需要新增以下构造方法:

public CircleProgressBar(Context context, AttributeSet attrs, int defStyleAttr) {
    super(context, attrs, defStyleAttr);
}
复制代码

defStyleAttr 这个整型变量是一个定义在 res/values/attrs.xml 文件中的 declare-styleable 值。 基于此,我们需要新建 res/values/attrs.xml 文件,并定义一些需要用到的自定义属性。

观察要实现的外圈进度条,有两个进度:一个用来表示默认的圆形,另一个表示进度的颜色。所以这里涉及到两个进度条颜色宽高的定义。要绘制圆肯定还需要半径。 故所有定义的属性如下:

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <declare-styleable name="CircleProgressBar">
        <!--默认圆的颜色-->
        <attr name="defaultColor" format="color" />
        <!--进度条的颜色-->
        <attr name="reachedColor" format="color" />
        <!--默认圆的高度-->
        <attr name="defaultHeight" format="dimension" />
        <!--进度条的高度-->
        <attr name="reachedHeight" format="dimension" />
        <!--圆的半径-->
        <attr name="radius" format="dimension" />
    </declare-styleable>
</resources>
复制代码

这段代码声明了 5 个自定义属性,它们都是属于 styleable:CircleProgressBar 的。 为了方便起见,一般styleable的name和我们自定义控件的类名一样。自定义控件定义好了之后就可以直接使用了。 具体自定义属性值含义见 xml 里面的注释。

在使用中就可以直接设置这些自定义属性了:

<com.chengww.circleprogressdemo.CircleProgressBar
    android:layout_width="46dp"
    android:layout_height="46dp"
    android:padding="6dp"
    android:id="@+id/cp_progress"
    app:defaultColor="#D8D8D8"
    app:reachedColor="#1296DB"
    app:defaultHeight="2.5dp"
    app:reachedHeight="2.5dp" />
复制代码

获取自定义属性

既然定义了自定义属性,当然需要获取到具体使用中设置的自定义属性。否则定义自定义属性就没有意义了。 首先定义成员变量:

private int mDefaultColor;
private int mReachedColor;
private int mDefaultHeight;
private int mReachedHeight;
private int mRadius;
private Paint mPaint;
private Status mStatus = Status.Waiting;
复制代码

然后就是获取成员变量了。还记得我们上文中 Java 代码里面定义的构造方法 public CircleProgressBar(Context context, AttributeSet attrs, int defStyleAttr) {} 吗? 没错,就是在这个方法里面获取用户设置的自定义属性值:

    public CircleProgressBar(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        TypedArray typedArray = context.obtainStyledAttributes(attrs, R.styleable.CircleProgressBar);
        //默认圆的颜色
        mDefaultColor = typedArray.getColor(R.styleable.CircleProgressBar_defaultColor, Color.parseColor("#D8D8D8"));
        //进度条的颜色
        mReachedColor = typedArray.getColor(R.styleable.CircleProgressBar_reachedColor, Color.parseColor("#1296DB"));
        //默认圆的高度
        mDefaultHeight = typedArray.getDimension(R.styleable.CircleProgressBar_defaultHeight, dp2px(context, 2.5f));
        //进度条的高度
        mReachedHeight = typedArray.getDimension(R.styleable.CircleProgressBar_reachedHeight, dp2px(context, 2.5f));
        //圆的半径
        mRadius = typedArray.getDimension(R.styleable.CircleProgressBar_radius, dp2px(context, 17));
        typedArray.recycle();

        setPaint();
    }
复制代码

当我们在 xml 文件中创建一个 View 时,所有在 xml 文件中声明的属性都会被传入到该 View 的上述构造方法中。 通过调用 Context 的 obtainStyledAttributes() 方法返回一个 TypedArray 对象。然后直接用 TypedArray 对象获取自定义属性的值,第二个参数是获取不到时取得默认值。 由于 TypedArray 对象是共享的资源,所以在获取完值之后必须要调用 recycle() 方法来回收。

使用 Java 方法设置自定义属性

上述方法只能通过 xml 文件设置自定义属性,只有在 View 被初始化的时候才能获取到。要想在运行时使用 Java 方法修改某个属性值,对某个属性值(成员变量)新增 Getter 和 Setter 方法即可。

private Status mStatus = Status.Waiting;

public Status getStatus() {
    return mStatus;
}

public void setStatus(Status status) {
    if (mStatus == status) return;
    mStatus = status;
    invalidate();
}
复制代码

注意 setStatus 方法,在为 mStatus 赋值之后,调用了 invalidate() 方法,我们自定义控件的属性发生改变之后,控件的样子也可能发生改变,在这种情况下就需要调用 invalidate() 方法让系统去调用 View 的 onDraw() 重新绘制。 同样的,控件属性的改变可能导致控件所占的大小和形状发生改变,可以调用 requestLayout() 来请求测量获取一个新的布局位置。 注:如改变某属性后,确定控件不会变更大小和位置,可以不需要调用 requestLayout() 方法。同样,如控件不需要重绘,可以不需要调用 invalidate() 方法。

获取基础的一些属性,这里 mStatus 用来表示当前 View 的状态以对应各种下载状态。我们用这些状态来判定如何绘制合适的效果。各状态用一个内部枚举来表示。

public enum Status {
    Waiting,
    Pause,
    Loading,
    Error,
    Finish
}
复制代码

上述 setPaint() 为初始化 paint 方法。用以绘制进度圆环和各静态 Drawable。附上 setPaint() 方法代码:

private void setPaint() {
    mPaint = new Paint();
    //下面是设置画笔的一些属性
    mPaint.setAntiAlias(true);//抗锯齿
    mPaint.setDither(true);//防抖动,绘制出来的图要更加柔和清晰
    mPaint.setStyle(Paint.Style.STROKE);//设置填充样式
    /**
     *  Paint.Style.FILL    :填充内部
     *  Paint.Style.FILL_AND_STROKE  :填充内部和描边
     *  Paint.Style.STROKE  :仅描边
     */
    mPaint.setStrokeCap(Paint.Cap.ROUND);//设置画笔笔刷类型
}
复制代码

处理 View 的布局

View 的测量

一个 View 在展示时总是其宽和高,测量 View 就是为了能够让自定义的控件能够根据各种不同的情况以合适的宽高去展示。 具体使用到的方法为 onMeasure() 方法。该方法重写自系统的方法,包含两个参数:int widthMeasureSpec, int heightMeasureSpec。 这两个参数包含了两个重要的信息:Mode 和 Size。获取 Mode 和 Size:

int specMode = MeasureSpec.getMode(measureSpec);
int specSize = MeasureSpec.getSize(measureSpec);
复制代码

以上代码可以获取 widthMode、heightMode、widthSize、heightSize 共四个参数。

Mode 代表了当前控件的父控件告诉我们控件,你应该按怎样的方式来布局。 Mode 有三个可选值:EXACTLY、AT_MOST、UNSPECIFIED。它们的含义是:

  • EXACTLY:父控件告诉我们子控件了一个确定的大小,你就按这个大小来布局。比如我们指定了确定的 dp 值和 match_parent 的情况。
  • AT_MOST:当前控件不能超过一个固定的最大值,一般是 wrap_content 的情况。
  • UNSPECIFIED:当前控件没有限制,要多大就有多大,这种情况很少出现。

Size 其实就是父布局传递过来的一个大小,父布局希望当前布局的大小。

下面是我们代码中 onMeasure() 方法的写法:

@Override
protected synchronized void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

    int widthMode = MeasureSpec.getMode(widthMeasureSpec);
    int heightMode = MeasureSpec.getMode(heightMeasureSpec);

    int paintHeight = Math.max(mReachedHeight, mDefaultHeight);

    if (heightMode != MeasureSpec.EXACTLY) {
        int exceptHeight = getPaddingTop() + getPaddingBottom() + mRadius * 2 + paintHeight;
        heightMeasureSpec = MeasureSpec.makeMeasureSpec(exceptHeight, MeasureSpec.EXACTLY);
    }
    if (widthMode != MeasureSpec.EXACTLY) {
        int exceptWidth = getPaddingLeft() + getPaddingRight() + mRadius * 2 + paintHeight;
        widthMeasureSpec = MeasureSpec.makeMeasureSpec(exceptWidth, MeasureSpec.EXACTLY);
    }

    super.onMeasure(widthMeasureSpec, heightMeasureSpec);
    }
复制代码

我们只需要处理宽高没有精确指定的情况,通过 padding 加上整个圆以及 Paint 的宽度计算出具体的值。

接下来就是绘制效果了。

绘制 View

如开始所述:观察上述几个图标,除了下载中状态有进度加载,其形态有所改变外,其余状态均为一个静态图片。绘制其余状态静态图片可以使用: drawable.draw(canvas); 方法。现在说说如何绘制下载中这个状态。

重写 onDraw() 方法,然后我们开始绘制圆:

canvas.translate(getPaddingStart(), getPaddingTop());
mPaint.setStyle(Paint.Style.STROKE);
//画默认圆(边框)的一些设置
mPaint.setColor(mDefaultColor);
mPaint.setStrokeWidth(mDefaultHeight);
canvas.drawCircle(mRadius, mRadius, mRadius, mPaint);
复制代码

通过 canvas.drawCircle(mRadius, mRadius, mRadius, mPaint); 绘制默认状态下的圆。之后改变画笔的颜色,根据进度绘制圆弧。

//画进度条的一些设置
mPaint.setColor(mReachedColor);
mPaint.setStrokeWidth(mReachedHeight);
//根据进度绘制圆弧
float sweepAngle = getProgress() * 1.0f / getMax() * 360;
canvas.drawArc(new RectF(0, 0, mRadius * 2, mRadius * 2), -90, sweepAngle, false, mPaint);
复制代码

最后绘制圆中间的两条竖线下载中状态就完成了。下面是一个示例,绘制竖线宽度为 2/5 半径(1/5 + 1/5),高度为 1/2 半径(1/2 + 1/2):

mPaint.setStyle(Paint.Style.STROKE);
mPaint.setStrokeWidth(dp2px(getContext(), 2));
mPaint.setColor(Color.parseColor("#667380"));
canvas.drawLine(mRadius * 4 / 5, mRadius * 3 / 4, mRadius * 4 / 5, 2 * mRadius - (mRadius * 3 / 4), mPaint);
canvas.drawLine(2 * mRadius - (mRadius * 4 / 5), mRadius * 3 / 4, 2 * mRadius - (mRadius * 4 / 5), 2 * mRadius - (mRadius * 3 / 4), mPaint);
复制代码

然后通过判断 mStatus 来绘制不同的状态即可完成 onDraw() 方法即可。完整 onDraw() 代码和相关 dp2px 方法:

@Override
protected synchronized void onDraw(Canvas canvas) {
    super.onDraw(canvas);

    /**
     * 这里canvas.save();和canvas.restore();是两个相互匹配出现的,作用是用来保存画布的状态和取出保存的状态的
     * 当我们对画布进行旋转,缩放,平移等操作的时候其实我们是想对特定的元素进行操作,但是当你用canvas的方法来进行这些操作的时候,其实是对整个画布进行了操作,
     * 那么之后在画布上的元素都会受到影响,所以我们在操作之前调用canvas.save()来保存画布当前的状态,当操作之后取出之前保存过的状态,
     * (比如:前面元素设置了平移或旋转的操作后,下一个元素在进行绘制之前执行了canvas.save();和canvas.restore()操作)这样后面的元素就不会受到(平移或旋转的)影响
     */
    canvas.save();
    //为了保证最外层的圆弧全部显示,我们通常会设置自定义view的padding属性,这样就有了内边距,所以画笔应该平移到内边距的位置,这样画笔才会刚好在最外层的圆弧上
    //画笔平移到指定paddingLeft, getPaddingTop()位置
    canvas.translate(getPaddingStart(), getPaddingTop());

    int mDiameter = (int) (mRadius * 2);
    if (mStatus == Status.Loading) {
        mPaint.setStyle(Paint.Style.STROKE);
        //画默认圆(边框)的一些设置
        mPaint.setColor(mDefaultColor);
        mPaint.setStrokeWidth(mDefaultHeight);
        canvas.drawCircle(mRadius, mRadius, mRadius, mPaint);

        //画进度条的一些设置
        mPaint.setColor(mReachedColor);
        mPaint.setStrokeWidth(mReachedHeight);
        //根据进度绘制圆弧
        float sweepAngle = getProgress() * 1.0f / getMax() * 360;
        canvas.drawArc(new RectF(0, 0, mRadius * 2, mRadius * 2), -90, sweepAngle, false, mPaint);

        mPaint.setStyle(Paint.Style.STROKE);
        mPaint.setStrokeWidth(dp2px(getContext(), 2));
        mPaint.setColor(Color.parseColor("#667380"));
        canvas.drawLine(mRadius * 4 / 5, mRadius * 3 / 4, mRadius * 4 / 5, 2 * mRadius - (mRadius * 3 / 4), mPaint);
        canvas.drawLine(2 * mRadius - (mRadius * 4 / 5), mRadius * 3 / 4, 2 * mRadius - (mRadius * 4 / 5), 2 * mRadius - (mRadius * 3 / 4), mPaint);
    } else {
        int drawableInt;
        switch (mStatus) {
            case Waiting:
            default:
                drawableInt = R.mipmap.ic_waiting;
                break;
            case Pause:
                drawableInt = R.mipmap.ic_pause;
                break;
            case Finish:
                drawableInt = R.mipmap.ic_finish;
                break;
            case Error:
                drawableInt = R.mipmap.ic_error;
                break;
        }
        Drawable drawable = getContext().getResources().getDrawable(drawableInt);
        drawable.setBounds(0, 0, mDiameter, mDiameter);
        drawable.draw(canvas);
    }
    canvas.restore();
}

float dp2px(Context context, float dp) {
    final float scale = context.getResources().getDisplayMetrics().density;
    return dp * scale + 0.5f;
}
复制代码

处理用户交互

由于对于下载更新进度的情况来说,该控件只做状态显示,所以这一步不需要,要使用的话自己设置点击事件就可以了。

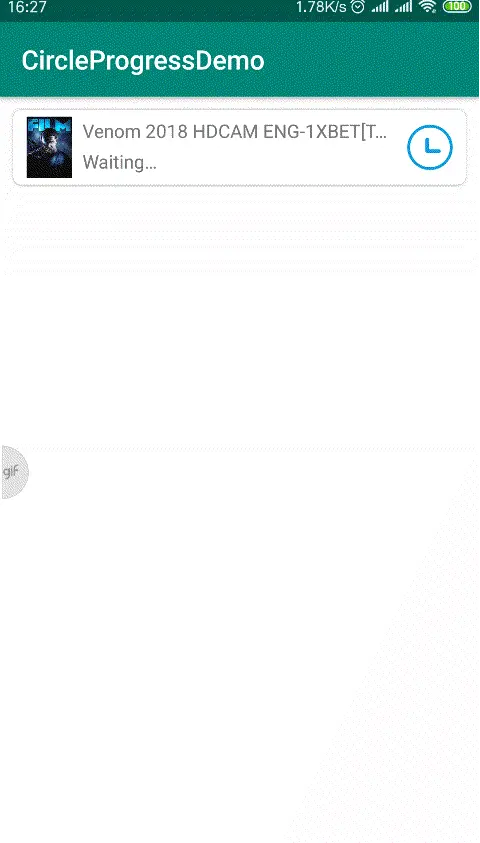

完成品效果 gif:


演示 apk 下载: blog.chengww.com/files/Circl…

源码下载:github.com/chengww5217…
