[译] 浏览器帧原理剖析

浏览器帧原理剖析

开发者常常问我关于像素工作流程的某些部分,什么时候、为什么、发生了什么。所以我感觉值得提供一些参考,有关于将像素显示在屏幕上的过程里发生了什么。

警告:文本是 Blink(译注:Chrome 使用的排版引擎,是 webkit 的分支)和 Chrome 的视角。主线程的大部分任务以某种方式被所有第三方(vendors)任务“共享”,比如布局和样式计算结果,但是总的架构可能不是这样。

一图胜千言

这是真的,让我们先看一张图:

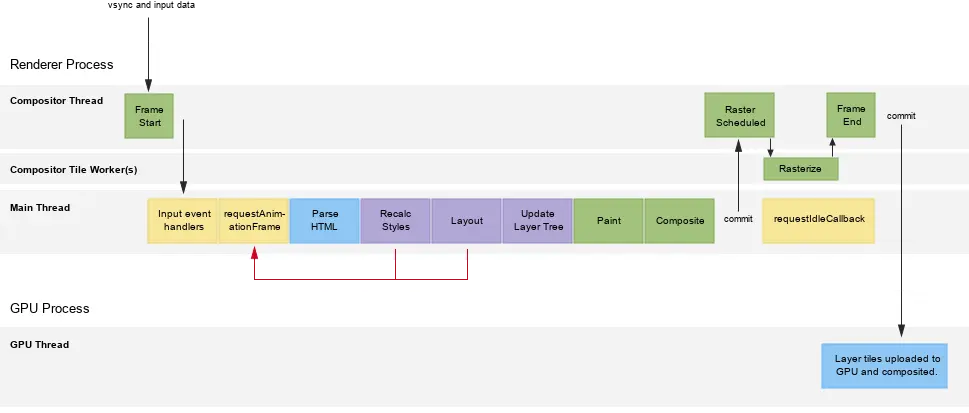

The process of getting pixels to screen.

将像素放到屏幕上的完整过程。

下载图片

进程

这张小图上放了太多内容,所以让我们详细看些定义。将上图与这些定义结合起来可能会有帮助。

让我们从进程开始看:

  • 渲染进程。包裹标签页的容器。包含了多个线程,这些线程一起负责了页面显示到屏幕上的各个方面。这些线程有合成线程(Compositor)图块栅格化线程(Tile Worker),和主线程
  • GPU 进程。这是一个单一的进程,为所有标签页和浏览器周边进程服务。当帧被提交时,GPU 进程会将分为图块的位图和其他数据(比如四边形顶点和矩阵)上传到 GPU 中,真正将像素显示到屏幕上。GPU 进程只有一个的线程,叫 GPU 线程,实际上是它做了这些工作。

渲染进程中的线程

现在看一下渲染进程中的线程。

  • 合成线程(Compositor Thread)。这是最先被告知垂直同步事件(vsync event,操作系统告知浏览器刷新一帧图像的信号)的线程。它接收所有的输入事件。如果可能,合成线程会避免进入主线程,自己尝试将输入的事件(比如滚动)转换为屏幕的移动。它会更新图层的位置,并经由 GPU 线程直接向 GPU 提交帧来完成这个操作。如果输入事件需要进行处理,或者有其他的显示工作,它将无法直接完成该过程,这就需要主线程了。
  • 主线程。在这里浏览器执行我们熟知和喜欢的那些任务:JavaScript,样式,布局和绘制。(这一点以后会变化,有了 Houdini,我们可以在合成线程中运行一些代码)主线程荣获“最容易导致 jank 奖”,很大程度上是因为它要做的事情太多了这个事实。(译注:jank 指页面内容抖动卡顿,由于页面内容的更新频率跟不上屏幕刷新频率导致)
  • 合成图块栅格化线程(Compositor Tile Worker)。由合成线程派生的一个或多个线程,用于处理栅格化任务。我们稍后再讨论。

在许多方面,你都应该把合成线程看做“老大”。虽然这个线程不运行 JavaScript,不进行布局、绘制内容或者其他任务,但是它全权负责启动主线程工作,并将帧运送到屏幕上。如果合成线程不用等待输入事件的处理,就可以在等待主线程完成工作时把帧发送出去。

你也可以想象 Service WorkerWeb Worker 存在于渲染进程中,虽然我把他们排除在外了,因为他们把事情弄得很复杂。

运作过程

The main thread in all its glory.

主线程风貌全览。下载图片

让我们从垂直同步信号到像素,逐步分析这个过程,然后讨论一下在完全版本中事件是怎么工作的。记住这一点:浏览器并不需要执行所有步骤,具体情况取决于哪些步骤是必需的。例如,如果没有新的 HTML 要解析,那么解析 HTML 的步骤就不会触发。事实上,通常提升性能的最佳方法,只是简单地移除流程中部分步骤被触发的需要!

同样值得注意的是,上图中 RecalcStyles 和 Layout 下方指向 requestAnimationFrame 的红色箭头。在代码中恰好触发这两个情况是完全可能的。这种情况叫做强制同步布局(或强制同步样式,Forced Synchronous Layout 和 Forced Synchronous Styles),通常于性能不利。

  1. 开始新的一帧。垂直同步信号触发,开始渲染新的一帧图像。

  2. 输入事件的处理。从合成线程将输入的数据,传递到主线程的事件处理函数。所有的事件处理函数(touchmovescrollclick)都应该最先触发,每帧触发一次,但也不一定这样;调度程序会尽力尝试,但是是否真的每帧触发因操作系统而异。从用户交互事件,到事件被交付主线程,二者之间也存在延迟。

  3. requestAnimationFrame。这是更新屏幕显示内容的理想位置,因为现在有全新的输入数据,又非常接近即将到来的垂直同步信号。其他的可视化任务,比如样式计算,因为是在本次任务之后,所以现在是变更元素的理想位置。如果你改变了 —— 比如说 100 个类的样式,这不会引起 100 次样式计算;它们会在稍后被批量处理。唯一需要注意的是,不要查询进行计算才能得到的样式或者布局属性(比如 el.style.backgroundImageel.style.offsetWidth)。如果你这样做了,会导致重新计算样式,或者布局,或者二者都发生,进一步导致强制同步布局,乃至布局颠簸

  4. 解析 HTML(Parse HTML)。处理新添加的 HTML,创建 DOM 元素。在页面加载过程中,或者进行 appendChild 操作后,你可能看到更多的此过程发生。

  5. 重新计算样式(Recalc Styles)。为新添加或变更的内容计算样式。可能要计算整个 DOM 树,也可能缩小范围,取决于具体更改了什么。例如,更改 body 的类名影响可能很大,但是值得注意的是浏览器已经足够智能了,可以自动限制重新计算样式的范围。

  6. 布局(Layout)。计算每个可见元素的几何信息(每个元素的位置和大小)。一般作用于整个文档,计算成本通常和 DOM 元素的大小成比例。

  7. 更新图层树(Update Layer Tree)。这一步创建层叠上下文,为元素的深度进行排序。

  8. Paint。过程分为两步:第一步,对所有新加入的元素,或进行改变显示状态的元素,记录 draw 调用(这里填充矩形,那里写点字);第二步是栅格化(Rasterization,见后文),在这一步实际执行了 draw 的调用,并进行纹理填充。Paint 过程记录 draw 调用,一般比栅格化要快,但是两部分通常被统称为“painting”。

  9. 合成(Composite):图层和图块信息计算完成后,被传回合成线程进行处理。这将包括 will-change、重叠元素和硬件加速的 canvas 等。

  10. 栅格化规划(Raster Scheduled)栅格化(Rasterize):在 Paint 任务中记录的 draw 调用现在执行。过程是在合成图块栅格化线程(Compositor Tile Workers)中进行,线程的数量取决于平台和设备性能。例如,在 Android 设备上,通常有一个线程,而在桌面设备上有时有 4 个。栅格化根据图层来完成,每层都被分成块。

  11. 帧结束:各个层的所有的块都被栅格化成位图后,新的块和输入数据(可能在事件处理程序中被更改过)被提交给 GPU 线程。

  12. 发送帧:最后,但同样很重要的是,图块被 GPU 线程上传到 GPU。GPU 使用四边形和矩阵(所有常用的 GL 数据类型)将图块 draw 在屏幕上。

福利时间

  • requestIdleCallback:如果在帧结束时,主线程还有点时间,requestIdleCallback 可能会被触发。这是做些非必要工作的好机会,比如标记分析数据。如果你不熟悉 requestIdleCallbackGoogle Developers 上的入门知识能帮到你。

两种图层

在工作流程中深度的排序有两种版本。

首先是层叠上下文,比如有 2 个绝对定位的重叠的 div。更新图层树(Update Layer Tree) 是流程的一部分,保证 z-index 和类似的属性受到重视。

然后是合成图层,在上述流程较后的位置,多用于绘制元素。可以使用空 transform 技巧(译注:指使用 translateZ(0,0) 强制开启硬件加速),或者 will-change: transform 将一个元素提升为合成图层,这样就能轻松地使用 transform 动画(有利于动画效果!)。但是如果存在重叠元素,浏览器也可能需要创建额外的合成图层,来保持由 z-index 或者其他属性指定的深度顺序。有趣!

扩展阅读

实质上,上面概述的过程都是在 CPU 中完成的。只有最后一部分,图块被上传和移动的过程,是在 GPU 中完成的。

然而,在 Android 上,像素流在栅格化时有所不同:GPU 用得更多一些。在 GPU 着色器上用 GL 命令执行 draw 调用,而不是在合成图块栅格化线程中进行栅格化。

这就是所谓的 GPU 栅格化,是一种降低绘制(paint)成本的方法。在 Chrome DevTools 中启用 FPS Meter(FPS 计数),你可以查看页面是否使用了 GPU 栅格化。

The FPS meter indicating GPU Rasterization is in use.

FPS 计数面板显示了正在使用 GPU 栅格化。

其他资源

如果你希望深入研究,还有很多的资料,比如如何避免在主线程工作,或者浏览器渲染更深入的运作机理。希望这些资料能帮到你:
