SVG学习笔记（二）做一个Loading动画

用SVG做一个Loading动画

博客原文链接

概述

之前做加载效果都是用的html结合css，这次用SVG感觉还挺省事的

准备

开始做这个加载效果之前，需要先了解一下两个属性，stroke-dasharray和stroke-dashoffset

这两个属性可以看下面张鑫旭大神的文章，说的还是很清楚的

stroke-dasharray和stroke-dashoffset资料

实现

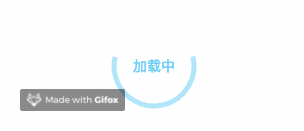

1、基础效果

代码：

<svg width="100" height="100">
  <style>
    #svg-loading-base circle {
      stroke-dasharray: 250;
      stroke-dashoffset: 250;
      animation: svg-loading-base 1s ease infinite;
    }
    @keyframes svg-loading-base {
      to {
        stroke-dashoffset: 0;
        opacity: 0.1;
      }
    }
  </style>
  <g id="svg-loading-base">
    <text x="50" y="55" style="text-anchor: middle; fill: #5CC9F5; font-size: 14px;">加载中</text>
    <circle cx="50" cy="50" r="40" style="fill: none; stroke: #5CC9F5; stroke-width: 5px; stroke-dasharray: null; stroke-dashoffset: null" />
  </g>
</svg>

这个基础版比较简单，就是单纯通过stroke-dasharray和stroke-dashoffset两个属性来设置线段分隔长度和偏移量，然后使用animation动画逐渐减少stroke-dashoffset偏移量的值实现

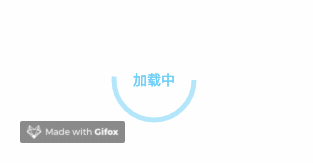

2、加速版

代码：

<svg width="100" height="100">
  <style>
    #svg-loading-fast circle {
      animation: svg-loading-fast 2s ease infinite;
    }
    @keyframes svg-loading-fast {
      from {
        stroke-dasharray: 250;
        stroke-dashoffset: 250;
      }
      to {
        stroke-dasharray: 0;
        stroke-dashoffset: 0;
        opacity: 0.5;
      }
    }
  </style>
  <g id="svg-loading-fast">
    <text x="50" y="55" style="text-anchor: middle; fill: #5CC9F5; font-size: 14px;">加载中</text>
    <circle cx="50" cy="50" r="40" style="fill: none; stroke: #5CC9F5; stroke-width: 5px; stroke-dasharray: null; stroke-dashoffset: null" />
  </g>
</svg>

基础版比较单调，这个加速版就先不设置默认的stroke-dasharray和stroke-dashoffset，直接在animation动画设置后逐渐减少

3、滚动版

代码：

<svg width="100" height="100">
  <style>
    #svg-loading-rolling circle {
      stroke-dasharray: 300;
      stroke-dashoffset: 300;
      animation: svg-loading-rolling 1.5s linear infinite;
    }
    @keyframes svg-loading-rolling {
      from {
        stroke-dasharray: 600;
        stroke-dashoffset: 600;
        transform: rotate(0);
        transform-origin: 50px 50px;
      }
      to {
        stroke-dashoffset: 0;
        transform: rotate(720deg);
        transform-origin: 50px 50px;
        opacity: 0.1;
      }
    }
  </style>
  <g id="svg-loading-rolling">
    <text x="50" y="55" style="text-anchor: middle; fill: #5CC9F5; font-size: 14px;">加载中</text>
    <circle cx="50" cy="50" r="40" style="fill: none; stroke: #5CC9F5; stroke-width: 5px; stroke-dasharray: null; stroke-dashoffset: null" />
  </g>
</svg>

除了加速版，还可以弄一个滚动版，利用css3里的rotate为circle添加一个旋转动画之后，整体的加载效果比基础版流畅多了

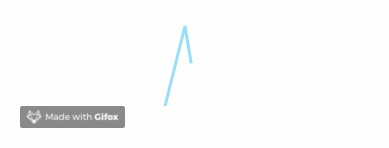

4、心电图版

代码：

<svg width="100" height="100">
  <style>
    #svg-loading-polyline {
      stroke-dasharray: 400;
      stroke-dashoffset: 400;
      animation: svg-loading-polyline 1s linear infinite;
    }
    @keyframes svg-loading-polyline {
      from {
        stroke-dasharray: 600;
        stroke-dashoffset: 600;
      }
      to {
        stroke-dashoffset: 0;
        opacity: 0.1;
      }
    }
  </style>
  <polyline id="svg-loading-polyline" points="10 90, 30 10, 40 70, 45 60, 55 80, 65 30, 80 80, 90 90" style="fill: none; stroke: #5CC9F5; stroke-width: 3px; stroke-dasharray: null; stroke-dashoffset: null" />
</svg>

当然也可以用折线做一个心电图版，效果也不错

总结

利用stroke-dasharray和stroke-dashoffset这两个属性制作动效相当实用，结合css3相关动画，可以快速制作简单美观的动画效果
