前言

我们现在在 Android App 中几乎天天都能见到 ImageSpan，比如 App 自定义的 emoji 表情和文本中带的一些小图标等。

你可能要问了既然都有 emoji 了，为啥还要自定义呢，输入法里的 emoji 和 ImageSpan 的有啥不一样呢？。要做这玩意儿肯定还是产品提的需求啦，想自己原创一些比较 贱 的表情吧。现在好多输入法都自带的 emoji 只是一串字符，TextView 在渲染的时候会用系统自带的表情把它们画出来，而ImageSpan的话就需要自己手动画对应的图片。
我在使用ImageSpan的过程中也遇到了一些坑，在这里就做下总结，分享出来，有什么不对的地方，也请各路大佬批评指正。

ImageSpan

1、ImageSpan 来自 ReplacementSpan

ReplacementSpan中空实现了updateMeasureState和updateDrawState

/**
 * This method does nothing, since ReplacementSpans are measured
 * explicitly instead of affecting Paint properties.
 */
public void updateMeasureState(TextPaint p) { }

/**
 * This method does nothing, since ReplacementSpans are drawn
 * explicitly instead of affecting Paint properties.
 */
public void updateDrawState(TextPaint ds) { }

而新增了getSize和draw来进行图片位置的确定以及图片内容的绘制


/**
 * Returns the width of the span. Extending classes can set the height of the span by updating
 * attributes of {@link android.graphics.Paint.FontMetricsInt}. If the span covers the whole
 * text, and the height is not set,
 * {@link #draw(Canvas, CharSequence, int, int, float, int, int, int, Paint)} will not be
 * called for the span.
 *
 * @param paint Paint instance.
 * @param text Current text.
 * @param start Start character index for span.
 * @param end End character index for span.
 * @param fm Font metrics, can be null.
 * @return Width of the span.
 */
public abstract int getSize(@NonNull Paint paint, CharSequence text,
                    @IntRange(from = 0) int start, @IntRange(from = 0) int end,
                    @Nullable Paint.FontMetricsInt fm);

/**
 * Draws the span into the canvas.
 *
 * @param canvas Canvas into which the span should be rendered.
 * @param text Current text.
 * @param start Start character index for span.
 * @param end End character index for span.
 * @param x Edge of the replacement closest to the leading margin.
 * @param top Top of the line.
 * @param y Baseline.
 * @param bottom Bottom of the line.
 * @param paint Paint instance.
 */
public abstract void draw(@NonNull Canvas canvas, CharSequence text,
                          @IntRange(from = 0) int start, @IntRange(from = 0) int end, float x,
                          int top, int y, int bottom, @NonNull Paint paint);

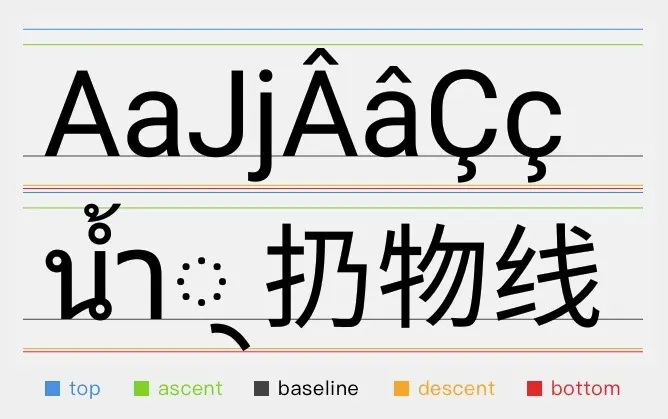

getSize中的各个参数注释中已经解释的很清楚啦，但是这个FontMetricsInt是干啥的，注释中是我们可以通过它改变高度。其实它还会改变绘制图片时候的基线baseline和 TextView 的布局，布局的问题稍后再说，这个baseline又是啥呢，这个网上资料就太多了，简单的说就是文字的绘制都是通过这个baseline对齐的，除此之外还有top、ascent、descent、bottom和leading，可以参考下图，详细的就需要上网查资料吧。顺便附上扔物线大神的HenCoder教程: 自定义 View 1-3 drawText() 文字的绘制

draw方法就比较直白一点，就是画图嘛（当然需要一定的自定义绘制基础，不懂的可以参考上面的HenCoder教程），其中的y就是刚才说的baseline，整个一行的文本（或图片）都是以他对齐的，draw方法需要注意的是在使用ellipsize时要自己处理（你说的你行你上呀，画布画笔都给你了，省略号也自己画吧）。
而继承它的DynamicDrawableSpan只是简单的实现了ALIGN_BOTTOM和ALIGN_BASELINE两种对齐方式，同时给了public abstract Drawable getDrawable();让其子类实现获得图片资源的方法，而继承DynamicDrawableSpan的ImageSpan则实现了该方法，提供了通过drawable、resouce id和uri等方式获得图片的方法。
由此可见，DynamicDrawableSpan和ImageSpan其实没有干太多的事情，真正要用好ImageSpan还是需要熟悉getSize和draw两个方法，接下来就稍微深入地讨论下这两个方法使用过程中的坑。

2、ImageSpan 的 getSize 和 draw 都干了啥

其实这两个方法的实现都在DynamicDrawableSpan中，getSize简单粗暴的设置了FontMetricsInt，fm.top = fm.ascent = -drawable高度; fm.bottom = fm.descent = 0;，并返回drawable的宽度，乍一看没问题，但是这一块是有坑的，稍后详细说。
draw方法中处理了对齐方式，底部对齐的就设置transY = bottom - b.getBounds().bottom;，然后把画布挪过去再进行绘制。基线对齐的还要transY -= paint.getFontMetricsInt().descent;，原因是baseline在bottom上面距descent的地方，所以底部对齐后再减去descent就与baseline对齐了。 注：这里的“底部对齐”指的是整行文本的底部，而不是文字的底部
接下来就来试一下不同对齐的效果吧。

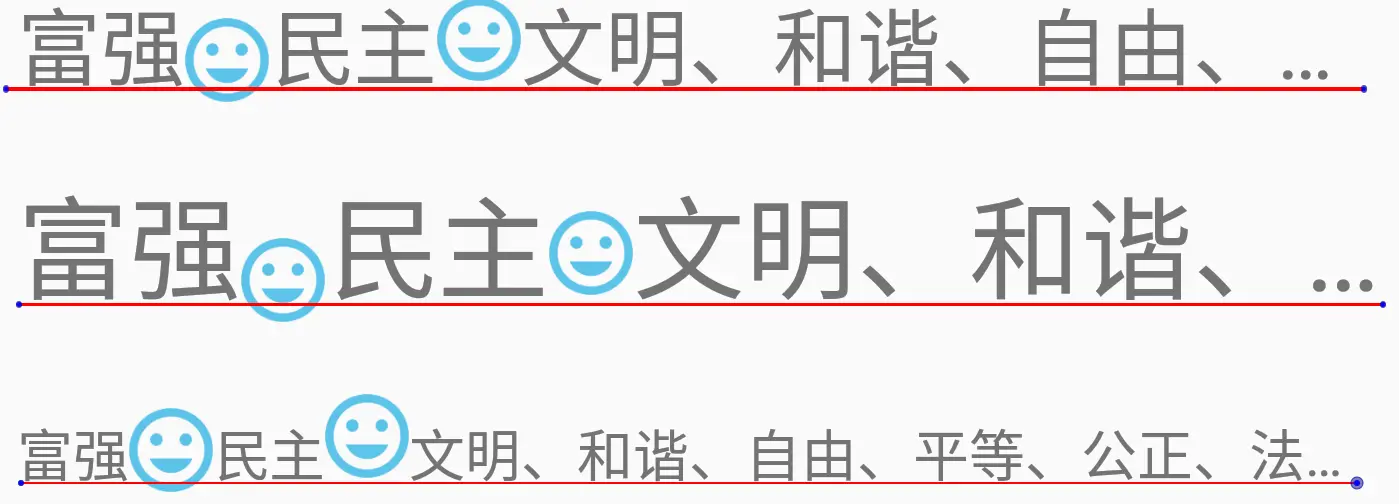

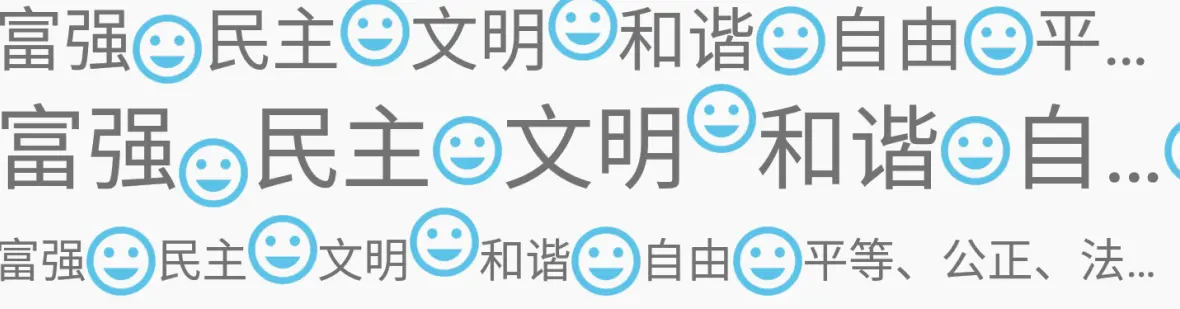

图中的笑脸从左到右，第一个是ALIGN_BOTTOM，第二个是ALIGN_BASELINE，用了三种字号来展示效果，图中红线大致就是baseline的位置。

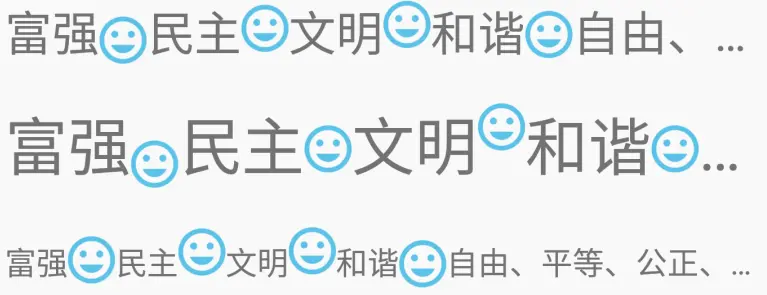

接下来重写下draw方法，搞一个顶部对齐的ImageSpan，draw的时候把画布移动到顶部canvas.translate(x, top);，效果如下图所示，第三个就是顶部对齐的。

3、居中对齐的 ImageSpan 怎么搞

当然，我们最想看的还是文字居中对齐，看起来更舒服一点。既然要与文字对齐，那就需要有与文字对齐的参考系，上面用的bottom和top注释中也都写了，是Bottom of the line和Top of the line，所以它们都是整行的，而不是文字的，要想与文字对齐，只能用baseline，因为绘制文字时也是以它对齐，然后再算出图片需要相对偏移多少就行了。
那么问题就来了，图片的baseline在哪里呢？这就要用到之前提到过的getSize中的FontMetricsInt，它设置了图片的ascent和descent等东西，其实也就设置了baseline的相对位置，这里注意的是，ascent和descent都是参考baseline的，以baseline = 0，ascent < 0在上面，descent > 0在下面。从DynamicDrawableSpan的getSize实现中可以知道图片的baseline是与descent重合的，要与文字居中就是文字的ascent和descent要和图片的居中，这样我们知道了图片的baseline，就可以确定图片与文字居中对齐时的位置了。

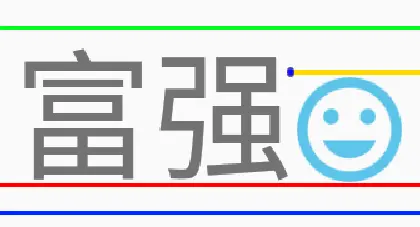

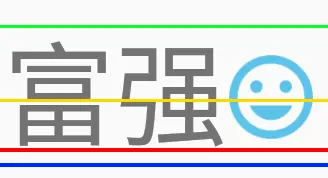

上图中绿线为文字的ascent，红线是baseline，蓝线是文字的descent，黄线是图片的ascent或top。设transY为画布最终要偏移的纵坐标，y为baseline坐标，fm为文字的FontMetrics，textHeight = fm.descent - fm.ascent为文字高度，drawableHeight为图片高度。
首先图片是与文字baseline对齐的，我们要先把图片底部与文字的descent对齐，transY = y - fm.descent

图片与文字的高度差为offsetHeight = textHeight - drawableHeight，图片在往上移动一半的高度差，transY -= offsetHeight / 2得到图片底部坐标，再减去图片的高度就得到最终的纵坐标偏移量，trasnY -= drawableHeight。
化简下就是transY = y + (fm.descent + fm.ascent) / 2 - drawableHeight / 2。

当然你也可以理解为，y + (fm.descent + fm.ascent) / 2得到文字中间的纵坐标，在减去drawableHeight / 2得到图片顶部的位置。
最终绘制出来的效果如下图，从左数第四个笑脸就是居中对齐的：

一切都是那么的美好，放在不同大小的字体中都显得十分的和谐，但如果文章就写到这里，那就各位观众老爷太不负责了。

当我们还沉浸在“居中对齐”的美好中时，QA 同学突然提 Bug 了：“你这个图片底部怎么被截了一部分？”，“。。。啥？”

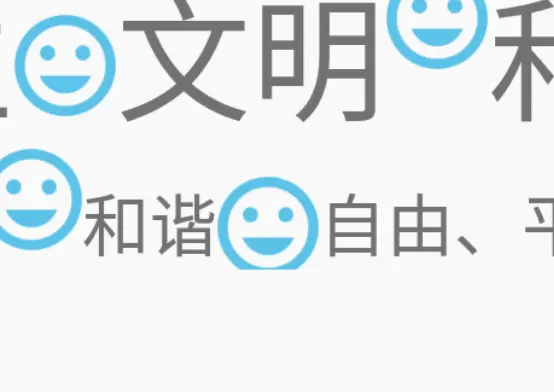

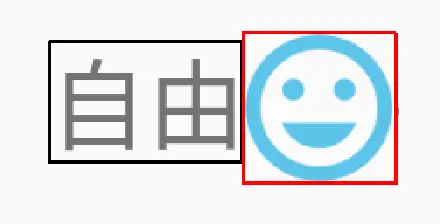

看和谐和自由间的笑脸，之前为了显示清楚，也为了扩大TextView的画布范围，我给它们都加了padding，现在把padding都设为0就出现了这种情况。究其原因，居中对齐相对其他对齐方式都往下移了一小部分，导致ImageSpan绘制的图片超出了TextView的范围，所以就画不出来了。
要解决这类问题就要用到最开始说的能够改变baseline和布局的getSize。大致浏览下TextView的源码也能看到，TextView在onMeasure时会通过它的Layout去计算高度，在StaticLayout中会有Span高度计算之类的代码，TextView的Layout通过计算一行文本或Span的高度生成一些LineHeightSpan用于表示每行的高度，这里就不再深入源码了，免得无法自拔。

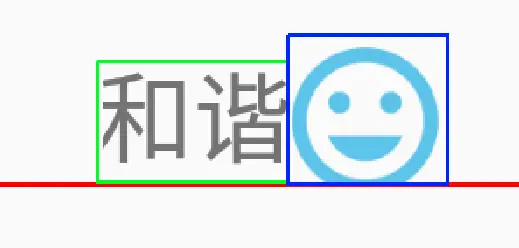

简单画下示意图，红线表示bottom，绿框表示文字计算出的区域，蓝色是图片计算的区域。图片为了居中对齐往下挪了一点，导致上面留出了空白，而下面缺画不出来了。我们可以通过重写getSize来改变图片计算的绘制区域，从而改变TextView测量时得到的绘制范围，图片就能正常绘制出来了。
这部分代码比较简单，原理也跟draw中居中对齐的处理类似，就直接贴代码了。

@Override
    public int getSize(Paint paint, CharSequence text, int start, int end, Paint.FontMetricsInt fm) {
//        return super.getSize(paint, text, start, end, fm);
        Drawable d = getDrawable();
        Rect rect = d.getBounds();

        float drawableHeight = rect.height();
        Paint.FontMetrics paintFm = paint.getFontMetrics();
        float textHeight = paintFm.descent - paintFm.ascent;

        if (fm != null) {
            float textCenter = (paintFm.descent + paintFm.ascent) / 2;
            fm.ascent = fm.top = (int) (textCenter - drawableHeight / 2);
            fm.descent = fm.bottom = (int) (drawableHeight + fm.ascent);
        }

        return rect.right;
    }

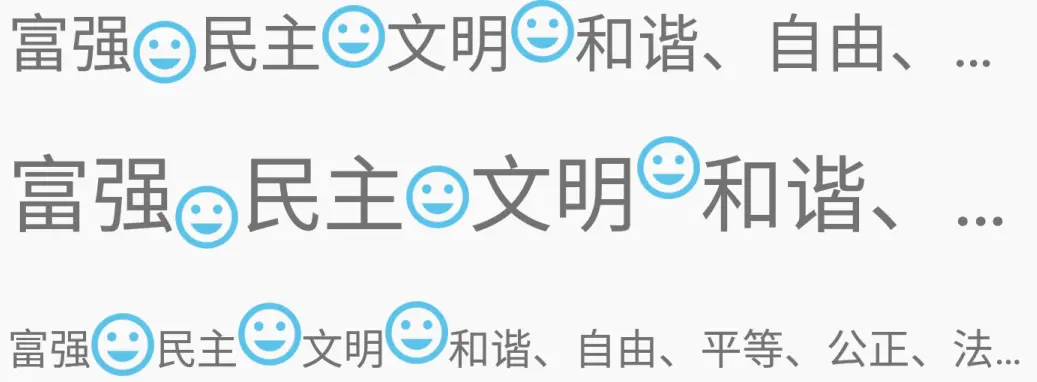

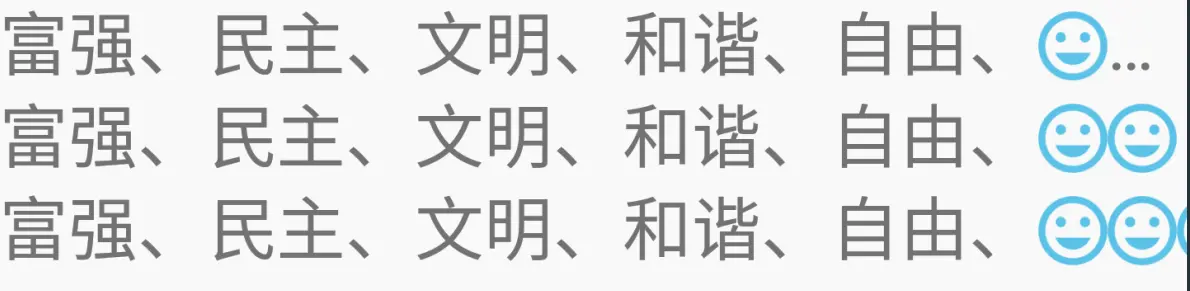

效果也很直观，每一行最右边的是修改后的居中对齐的ImageSpan，倒数第二个是没有重写getSize的，它也由于扩宽了显示范围而显示完整了，布局大致如下图所示。

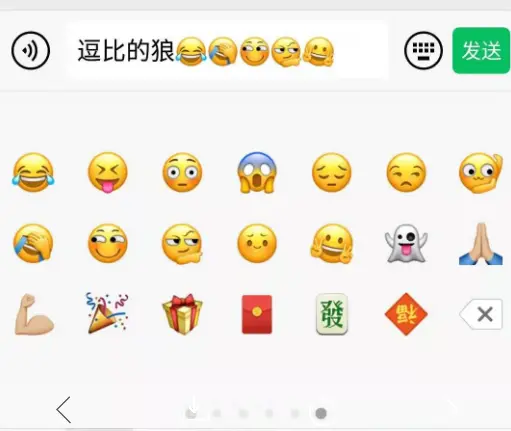

由于图片的绘制区域整体往下移了一点，TextView的这一整行都被顶高一点，这在TexView上倒是没啥影响，但在EditText上就不一样了。你想呀，本来只有文字的时候是这么高，加了图片（表情）之后这一行变高了，就会抖动一下，删掉时也会抖一下。大家可以拿微信试一下，在纯文本加第一个表情，或者纯表情加第一个文本的时候，都会轻微地抖一下，也都是这个原因。
这种抖动的问题也不是不能解决，其实在getSize的时候把图片高度设置成和文字高度一样，再手动把图片的Bitmap调整到对应大小，重写getDrawable自己做下图片缓存，就没问题了。但是这样也带了性能损耗和内存浪费，有点得不偿失，怎么选还是看需求吧。

4、Ellipsize 的省略号被“吃”掉了

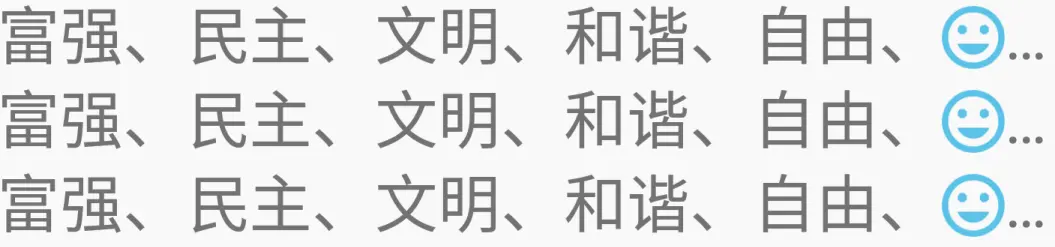

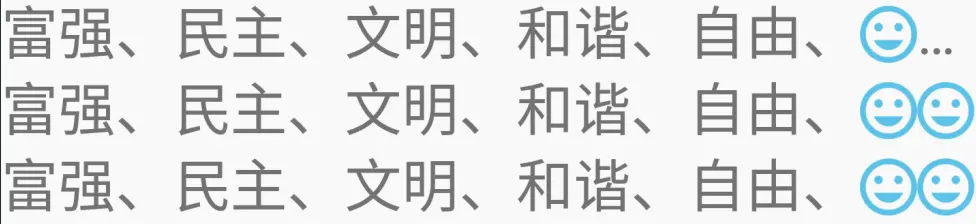

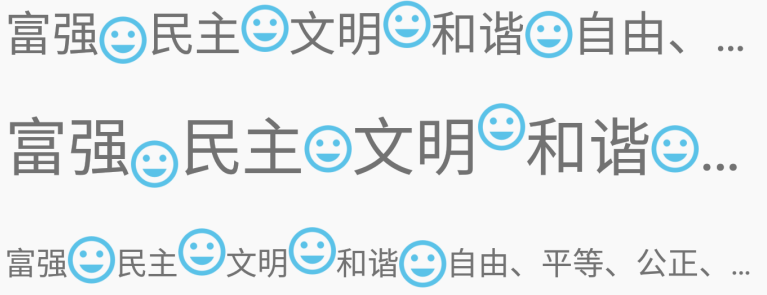

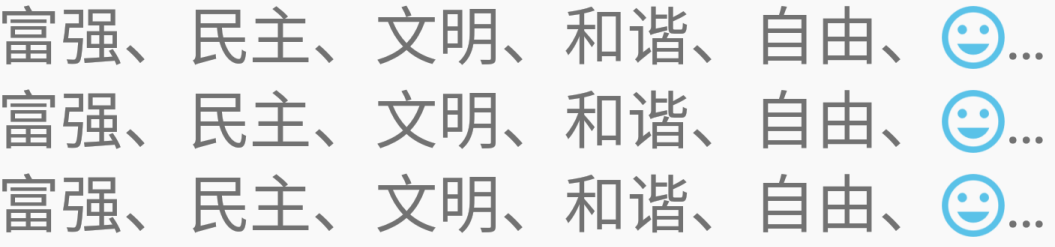

这三行文本，第一行在平字上加一个ImageSpan，第二行在平和等各加一个，第三行把后面的、也加上ImageSpan。可以明显看出省略号被ImageSpan给吃掉了。

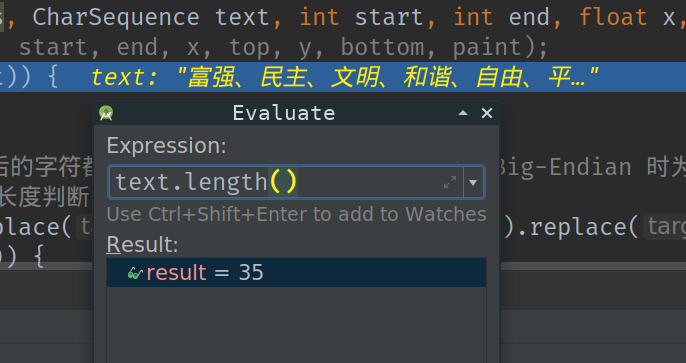

要解决这个问题就要知道啥时候是倒末尾了，不能在往后画了。其实TextView的Layout中有getEllipsisStart和getEllipsisCount可以知道哪里被省略了，但draw里面并没有TextView的引用，而且你拿到的text里的内容虽然变了，但它的长度还是折叠之前的长度（WTF），那怎么办呢？

不知道你有没有想过，那既然text被折叠了，但它的长度又没变，那省略号后面的是啥东西呢。

这个没问题。

这个就是我们折叠后的省略号，它不是三个'.'，而是一个字符'…'

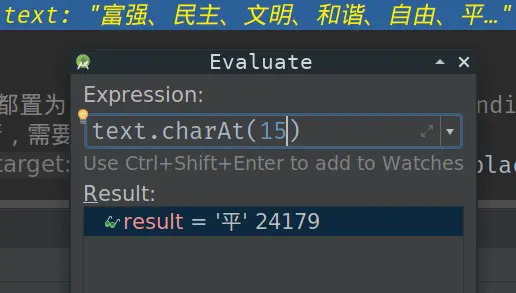

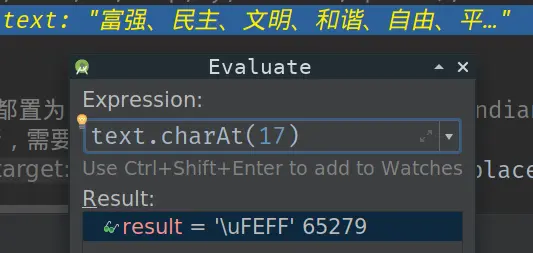

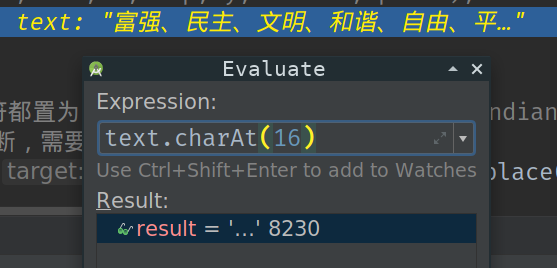

再往后，一直到最后就都是这玩意儿了'\uFEFF'，上网一查，原来是 BOM（Byte Order Mark），Big-Endian 时为'\uFEFF'，Little-Endian时为'\uFFFE'，这些字符不影响显示，但影响长度判断，需要去掉。在draw的前面加上

text = text.toString().replace("\uFEFF", "").replace("\uFFFE", "");
if (start >= text.length()) {
    return;
}

这里为了安全起见，把'\uFFFE'也给替换掉，这样超过省略号的部分也就不会再绘制了。

但是省略号还没画出来，为了把它也画出来，我们需要自己判断下当前传给我们的text是不是要画'…'，是的话就画'…'，不是的话就画原来的图片。

if (end > text.length()) {
    end = text.length();
}
String subText = text.subSequence(start, end).toString();
if ("…".equals(subText)) {
    canvas.drawText(text, start, end, x, y, paint);
    return;
}

这样就 OK 啦！

结束

罗嗦了这么多，也算是把使用ImageSpan时遇到的问题说清楚了，由于没有详细研究TextView及其Layout的源码，那里讲的有问题还请各位大佬批评指正。下面附上做实验用的源码，github.com/funnywolfda…。下一篇会讲一下ClickableSpan的坑和我的解决方法。
