fishhook的实现原理浅析

老年搬砖工
14,322 阅读7分钟

打开姿势很重要

 早些时候，iOS中一提到“黑魔法”、HOOK，很多人第一时间想到的就是 AOP RunTime MethodSwizzling 这些不明觉厉的东西，它们的基本用法其实都不难，真正难的是如何在合适的地方用好它们。

 任何事物都有两面性，越强大其可能带来的隐患也越具有毁灭性。苹果提供的运行时机制固然大有用处，但如果在项目中滥用（更不是用来当做面试提升逼格的），很多时候只会适得其反，详细误区请参考iOS界的毒瘤-MethodSwizzling。

 关于 MethodSwizzling 的用法在之前的文章中也有过讲解，请参考MethodSwizzling的几种姿势。 该方式更多的用于性能监测、 crash 的兼容和上报、反破解防护等一些工具的开发中，而在逆向中，在面对有相应安全防护措施的应用时，其用武之地比较有限。

 无独有偶，“黑魔法”可不只有 RunTime ，今天我们来聊聊在逆向中常用的另一种HOOK方式：fishhook。

fishhook 背后的故事

（一）实现原理

 fishhook 是 FaceBook 开源的可以动态修改 MachO 符号表的工具。fishhook 的强大之处在于它可以 HOOK 系统的静态 C 函数。

 大家都知道 OC 的方法之所以可以 HOOK 是因为它的运行时特性，OC 的方法调用在底层都是 msg_send（id,SEL）的形式，这为我们提供了交换方法实现（IMP）的机会，但 C 函数在编译链接时就确定了函数指针的地址偏移量（Offset），这个偏移量在编译好的可执行文件中是固定的，而可执行文件每次被重新装载到内存中时被系统分配的起始地址（在 lldb 中用命令image List获取）是不断变化的。运行中的静态函数指针地址其实就等于上述 Offset + Mach0 文件在内存中的首地址：

 既然 C 函数的指针地址是相对固定且不可修改的，那么 fishhook 又是怎么实现 对 C 函数的 HOOK 呢？其实内部/自定义的 C 函数 fishhook 也 HOOK 不了，它只能HOOK Mach-O 外部（共享缓存库中）的函数。fishhook 利用了 MachO 的动态绑定机制（不清楚的同学看这里：MachO 文件结构详解、dyld背后的故事&源码分析 ）：苹果的共享缓存库不会被编译进我们的 MachO 文件，而是在动态链接时才去重新绑定。苹果采用了PIC（Position-independent code）技术成功让 C 的底层也能有动态的表现：

  • 编译时在 Mach-O 文件 _DATA 段的符号表中为每一个被引用的系统 C 函数建立一个指针（8字节的数据，放的全是0），这个指针用于动态绑定时重定位到共享库中的函数实现。
  • 在运行时当系统 C 函数被第一次调用时会动态绑定一次，然后将 Mach-O 中的 _DATA 段符号表中对应的指针，指向外部函数（其在共享库中的实际内存地址）。

fishhook 正是利用了 PIC 技术做了这么两个操作：

  • 将指向系统方法（外部函数）的指针重新进行绑定指向内部函数/自定义 C 函数。
  • 将内部函数的指针在动态链接时指向系统方法的地址。

这样就把系统方法与自己定义的方法进行了交换，达到 HOOK 系统 C 函数（共享库中的）的目的。

（二）用汇编解析过程

 为了更好的理解 fishhook 是如何 HOOK 系统的 C 函数，我们以 HOOK NSLog 为例，从汇编着手来一步步去分析，为大家扒开 fishhook 实现 HOOK 系统 NSLog 的全过程。

注：对于非懒加载符号表，dyld 会在动态链接时就链接动态库
    对于懒加载符号表，dyld 会在运行时函数第一次被调用时动态绑定一次
    NSLog 在懒加载表中

1.验证系统的动态绑定：

 新建一个空工程，写下这两行代码：

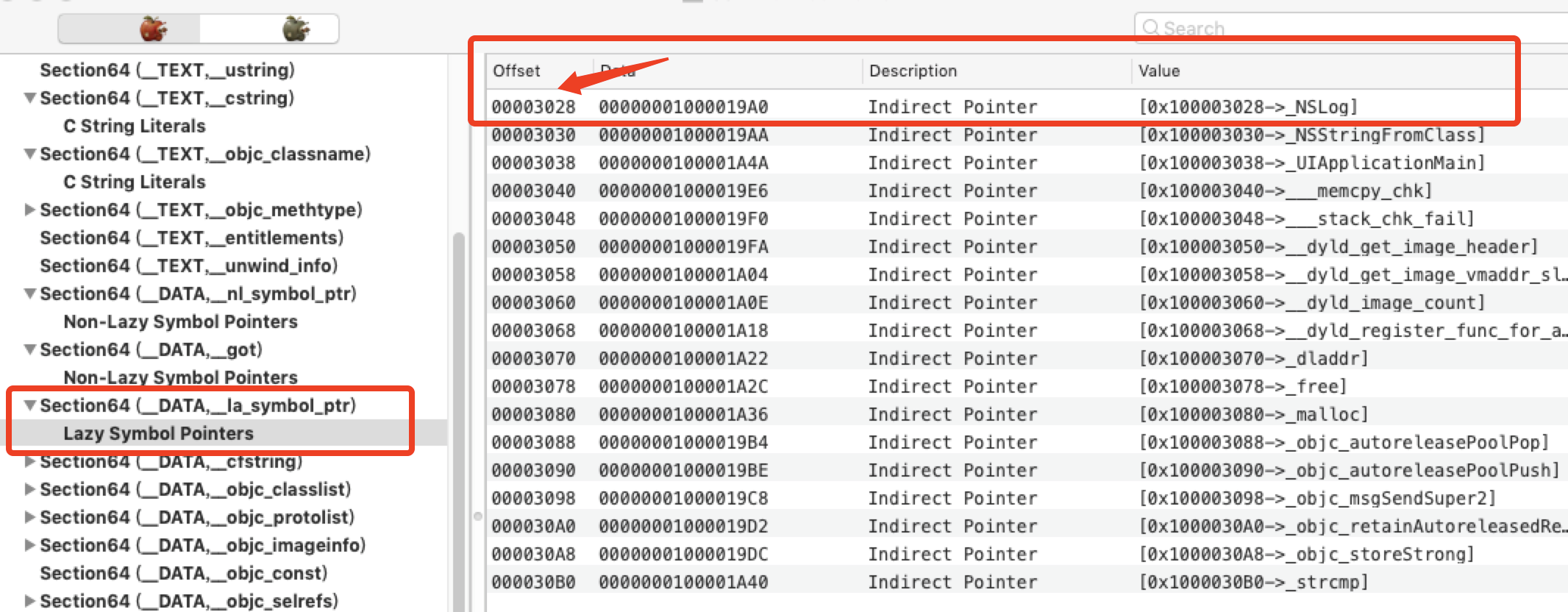

 编译一下工程，在目录Products下将 .app内的可执行文件拷出用 MachOView 打开：
记下0x3028这个偏移值，这就是用于重定向到共享库中的那个指针相对于 MachO文件的偏移量。

在两个 NSLog 处分别加上断点，将工程 Run 起来，把 Debug -> Debug Workflow -> Always Show Disassembly 勾选上，用于查看汇编信息，断点断住后获取 MachO 在内存中的首地址：

0x3028+0x000000010b0f7000 就是用于重定向到共享库中的那个指针的内存地址。此时我们查看该地址是否已经被重定向：

  1. 拿到该指针当前保存的值，iOS 的 CPU 是小端序，当前机型为 64 位 CPU，所以倒序读 8 个字节就是指针的值：0x010b0f89a0
  2. dis -s 是反汇编命令，我们发现此时该指针指向的函数正在调用系统动态绑定的函数
  3. 进一步查看调用函数详细信息：libdyld.dylib`dyld_stub_binder

这是在干嘛？没错，这就是第一次调用 NSLog 时系统去重新绑定位懒加载符号表中 NSLog 对应的指针所指向的位置。

接下来我们过掉第一次断点，让断点断在第二个 NSLog 处，再次查看符号表中该指针（依然是 0x3028+0x000000010b0f7000 这个地址）所指向的地址，

 我们发现，它指向的地址由之前的 0x010b0f89a0 变为 0x010b491276 了，对应的函数也由之前的 dyld_stub_binder 变为 NSLog ，这意味着该函数的动态绑定已经完成。以上，我们验证了 iOS 的动态绑定全过程。

2.验证 fishhook 的重绑定：

 我们将 fishhook文件拖入工程，并添加一个简单的绑定：

注意：修改文件后重新编译的 MachO 文件，符号表里的指针偏移值可能会改变，重新运行的程序内存首地址也会发生变化，需要你重新拿到它们计算得出指针新的内存地址。

我们运行起来之后点击屏幕进入上图所示断点，查看符号表中原本指向系统 NSLog 的指针指向：

此时该指针的指向被修改为我们自定义的函数 myNslog 了，而将系统重定位的外部函数地址保存到了另一个自定义函数指针 sys_nslog 中：
以上，我们通过断点分析汇编信息，验证了 fishhook 实现 HOOK 系统外部函数的思路。接下来我们结合 fishhook 的官方说明看它是如何根据字符串（方法名）找到对应指针在符号表中的偏移值的。

（三）fishhook 是如何根据字符串对应在符号表中的指针，找到其在共享库的函数实现的？

fishhook 官方给了这张图：

这张图主要在描述如何由一个字符串（比如 "NSLog"），跟着它在 MachO 文件的懒加载表中对应的指针，一步步的找到该指针指向的函数实现地址，大致步骤如下：

  1. 在 Lazy Symbol Pointers 中该字符串的顺序就是其在 Dynamic Symbols Table -> Indirect Symbols 表中的位置（这里是第一个）

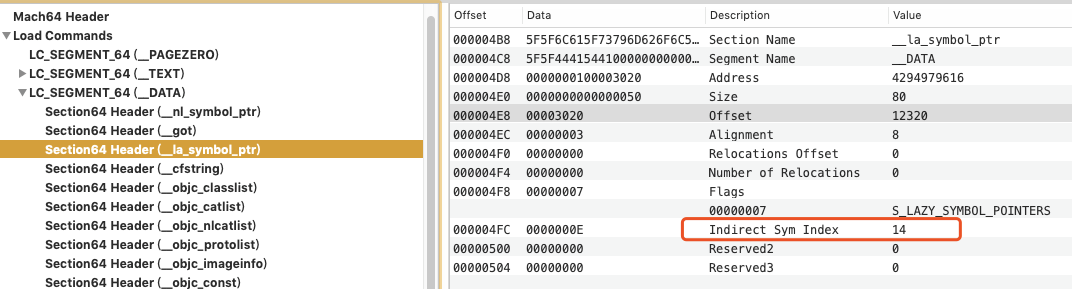

    在实际计算地址中用到了 Load Commands 中对应头信息的 Reserved1 的 value （section基地址+ 偏移量 value = 其在 Indirect Symbols 中对应的 offset）:下篇源码分析有详细说明。

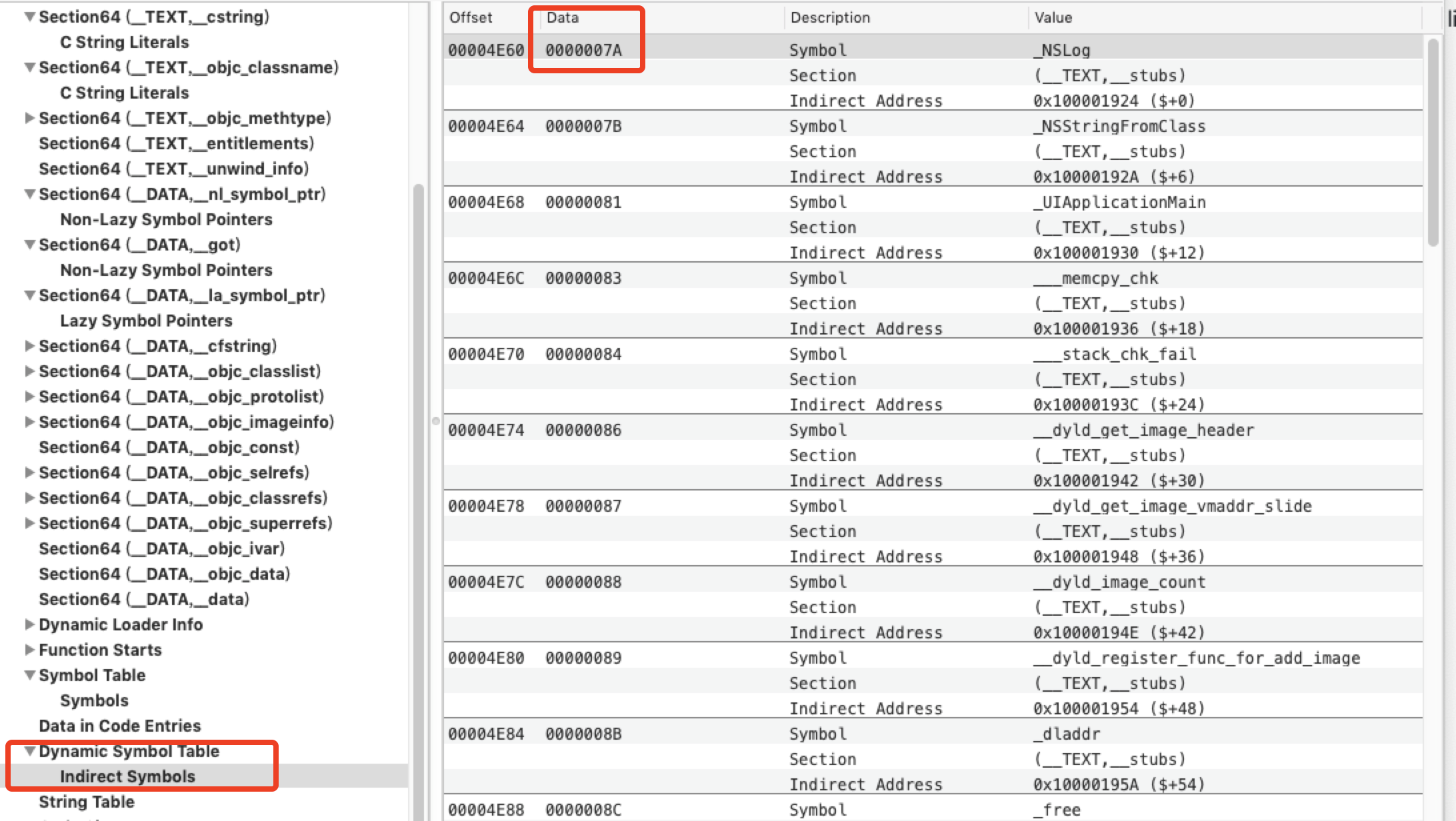

  2. Dynamic Symbols Table -> Indirect Symbols 表中的第一个对应的 Data 值（0x7A=122）就是其在Symbols Table -> Symbols 中的索引。

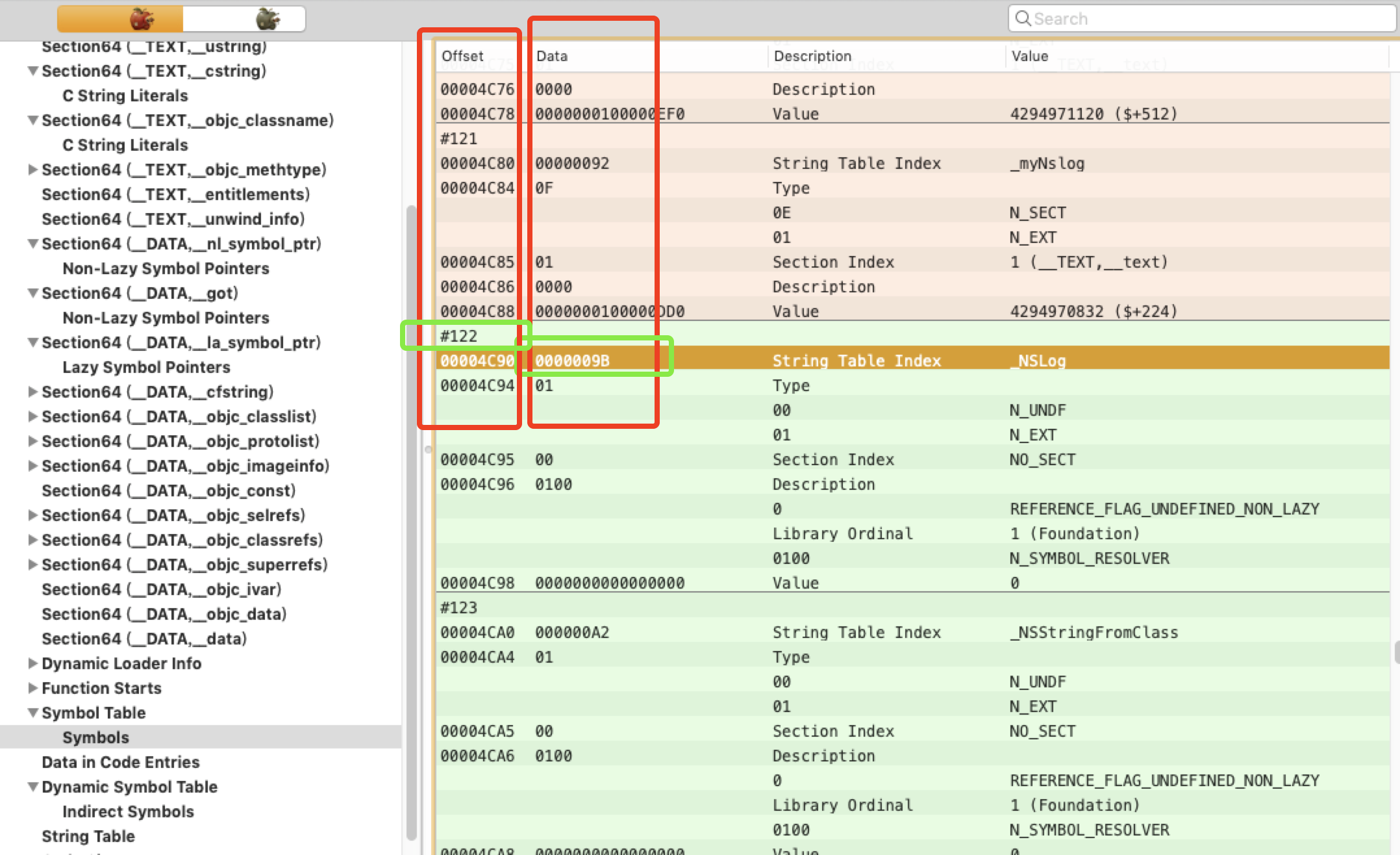

  3. 在 Symbols Table -> Symbols 中索引为 122 的位置对应的 Data = 0x9B：

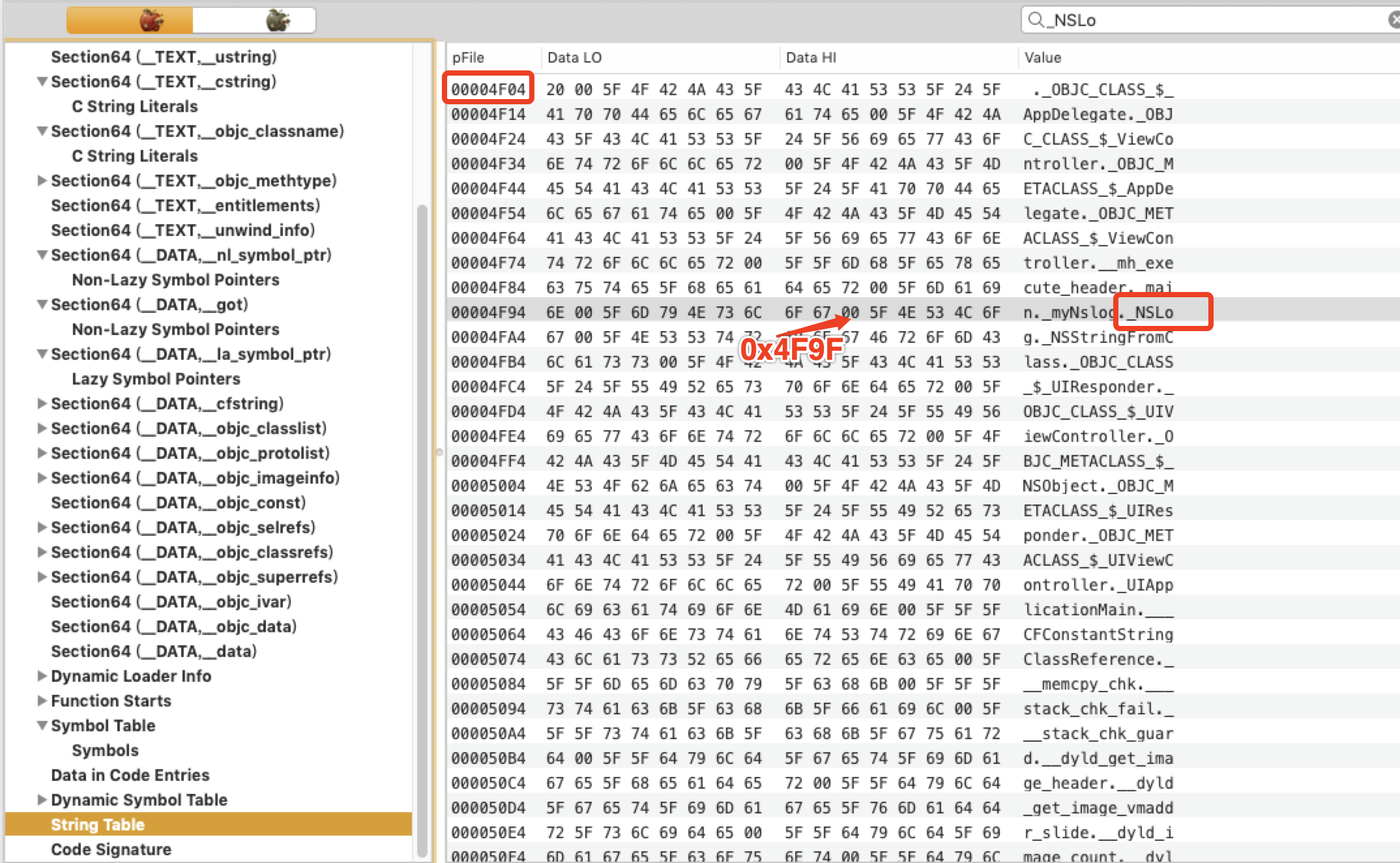

  4. 上表中的 Data（0x9B） + String Table的起始地址（0x4F04）就是目标函数实现的地址：

总结

 今天我们结合 iOS 的共享缓存库中采用的 PIC 技术，介绍了 fishhook 对系统外部函数实现 HOOK 基本原理和具体过程，并通过反汇编命令一一验证了 iOS 的动态绑定过程和 fishhook 的重新绑定机制，最后把 fishhook 在符号表中根据符号指针寻找函数实现的步骤做了演示。 愿你有所收获！ 水平有限，请多指教~

 鉴于篇幅过长会影响大家的阅读体验，fishhook 的源码分析与应用场景以及安全防护的分享，我们这里继续。
