骨架屏（Skeleton Screen）在Android中的应用

大逗大人
13,818 阅读7分钟

 本文已授权「玉刚说」微信公众号独家发布

 在如今获取用户成本越来越高的情况下，好的用户体验能够更好的留住用户。为了提升产品的用户体验，各种技术层出不穷，其中，尤以菊花图以及由它衍生出的各种加载动画最为突出。

 对于菊花图，想必是又爱又恨。而如今有了比菊花图设计体验更棒的方法，即常看到的Skeleton Screen Loading，中文叫做骨架屏。

 那什么是骨架屏尼？它的语义如下：

即表示在页面完全渲染完成之前，用户会看到一个占位的样式，用以描绘了当前页面的大致框架，加载完成后，最终骨架屏中各个占位部分将被真实的数据替换。

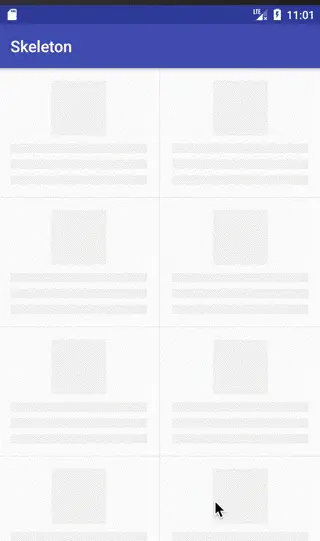

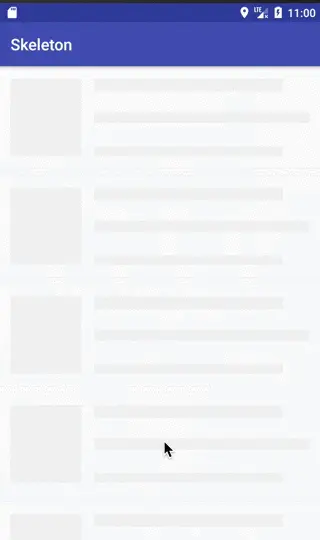

 其效果图如下：

在这里插入图片描述
在这里插入图片描述
 本着不重复造轮子的思想，从GitHub上找了一些骨架屏的实现。当然也可以自己来实现。其最核心就是占位和属性动画的实现。

  • 通过View或者Adapter的替换来实现骨架屏是最普遍的方案，该方案需要单独为骨架屏页面进行布局，如果页面过多或者比较复杂，写起来就还是蛮繁琐的。具体实现有ShimmerRecyclerView、Skeleton及spruce-android等开源库。
  • 自定义一个View来对布局中的每个View进行一层包裹，当加载数据时则根据View来绘制骨架，否则显示正常UI。由于该方案需要将每个View包裹一层，所以会增加额外的布局层次。具体实现有Skeleton Android等开源库。

 上面就是目前在Android上实现骨架屏的两种方案，下面以Skeleton及Skeleton Android为例进行讲解。

Skeleton

 要想使用Skeleton，需要先导入以下两个库。

dependencies {
      implementation 'com.ethanhua:skeleton:1.1.2'
      //主要是动画的实现
      implementation 'io.supercharge:shimmerlayout:2.1.0'
}

 skeleton不仅支持在RecyclerView上实现骨架屏，也支持在View上实现骨架屏。  先来看看在RecyclerView上的实现。

    recyclerView = findViewById(R.id.recycler);
    recyclerView.setLayoutManager(new LinearLayoutManager(this, LinearLayoutManager.VERTICAL, false));
    //实际Adapter
    NewsAdapter adapter = new NewsAdapter();
    final SkeletonScreen skeletonScreen = Skeleton.bind(recyclerView)
            .adapter(adapter)//设置实际adapter
            .shimmer(true)//是否开启动画
            .angle(30)//shimmer的倾斜角度
//          .color(R.color.colorAccent)//shimmer的颜色
            .frozen(true)//true则表示显示骨架屏时，RecyclerView不可滑动，否则可以滑动
            .duration(1200)//动画时间，以毫秒为单位
            .count(10)//显示骨架屏时item的个数
            .load(R.layout.item_skeleton_news)//骨架屏UI
            .show(); //default count is 10
    recyclerView.postDelayed(new Runnable() {
        @Override
        public void run() {
            skeletonScreen.hide();
        }
    }, 10000);//延迟时间

 使用还是比较简单的，主要是对动画属性的设置。当调用show方法时就会显示骨架屏，调用hide就会隐藏骨架屏，显示正常UI。下面就来看看这两个方法的实现。

public class RecyclerViewSkeletonScreen implements SkeletonScreen {

    //实际Adapter
    private final RecyclerView.Adapter mActualAdapter;
    //骨架UI所需Adapter
    private final SkeletonAdapter mSkeletonAdapter;
    ...
    @Override
    public void show() {
        //将骨架UI的Adapter设置给RecyclerView
        mRecyclerView.setAdapter(mSkeletonAdapter);
        if (!mRecyclerView.isComputingLayout() && mRecyclerViewFrozen) {
            mRecyclerView.setLayoutFrozen(true);
        }
    }

    @Override
    public void hide() {
        //将正常UI的Adapter设置给RecyclerView
        mRecyclerView.setAdapter(mActualAdapter);
    }
    ...
}

 从上面可以看出，在RecycleView上实现骨架屏是非常简单的，但需要为骨架屏单独实现一套布局，然后通过两个Adapter替换即可。

 虽然骨架屏很多时候都是用在列表、表格中使用，但也有在View上使用的需求，下面就来看看如何在View上实现骨架屏。

   View rootView = findViewById(R.id.rootView);
   skeletonScreen = Skeleton.bind(rootView)
           .load(R.layout.activity_view_skeleton)//骨架屏UI
           .duration(1000)//动画时间，以毫秒为单位
           .shimmer(true)//是否开启动画
           .color(R.color.shimmer_color)//shimmer的颜色
           .angle(30)//shimmer的倾斜角度
           .show();
   MyHandler myHandler = new MyHandler(this);
   myHandler.sendEmptyMessageDelayed(1, 10000);
   //关闭骨架屏，显示正常UI
   skeletonScreen.hide()

 用法基本上不变，主要变化就在show与hide这两个方法中。

public class ViewSkeletonScreen implements SkeletonScreen {
    //View替换的工具类
    private final ViewReplacer mViewReplacer;
    //实际View
    private final View mActualView;
    ...
    @Override
    public void show() {
        View skeletonLoadingView = generateSkeletonLoadingView();
        if (skeletonLoadingView != null) {
            //使用骨架屏UI替换实际UI
            mViewReplacer.replace(skeletonLoadingView);
        }
    }

    @Override
    public void hide() {
        if (mViewReplacer.getTargetView() instanceof ShimmerLayout) {
            ((ShimmerLayout) mViewReplacer.getTargetView()).stopShimmerAnimation();
        }
        //移除骨架屏UI，显示实际UI
        mViewReplacer.restore();
    }
    ...
}
//View替换实现类
public class ViewReplacer {
    //实际UI所在的View
    private final View mSourceView;
    //骨架屏UI所在View
    private View mTargetView;
    ...
    public void replace(View targetView) {
        ...
        if (init()) {
            mTargetView = targetView;
            //移除当前View，即实际UI所在View
            mSourceParentView.removeView(mCurrentView);
            mTargetView.setId(mSourceViewId);
            //将骨架屏UI所在View添加进来
            mSourceParentView.addView(mTargetView, mSourceViewIndexInParent, mSourceViewLayoutParams);
            mCurrentView = mTargetView;
        }
    }

    public void restore() {
        if (mSourceParentView != null) {
            //移除当前View，即骨架屏UI所在View
            mSourceParentView.removeView(mCurrentView);
            //将实际UI所在View添加进来
            mSourceParentView.addView(mSourceView, mSourceViewIndexInParent, mSourceViewLayoutParams);
            mCurrentView = mSourceView;
            mTargetView = null;
            mTargetViewResID = -1;
        }
    }
    ...
}

 实现效果如下。

在这里插入图片描述
 从上面可以看出，在View上实现骨架屏也是非常简单的，也需要为骨架屏单独写一套布局，然后通过两个View替换即可。  从使用及具体实现上可以发现Skeleton还是蛮简单的。但最大的缺点就是要专门为骨架屏实现一套布局，比较繁琐。

Skeleton Android

 要想使用Skeleton Android，首先需要在项目根目录下的build.gradle导入存储Skeleton Android的仓库。

allprojects {
    repositories {
	    ...
	    maven { url 'https://jitpack.io' }
    }
}

 然后在app目录下的build.gradle文件中导入下面这个库即可。

dependencies {
      compile 'com.github.rasoulmiri:Skeleton:v1.0.9'
}

 这里有一点需要注意，引用该库会自动引用appcompat-v7及cardview-v7这两个库且版本可能较低，所以可能会存在版本冲突问题，解决方案如下。

dependencies {
    implementation ('com.github.rasoulmiri:Skeleton:v1.0.9'){
        exclude group: 'com.android.support'
    }
}

 先来看如何通过Skeleton Android在RecyclerView上实现骨架屏。Skeleton Android相比Skeleton最大的区别就是不需要专门为骨架屏实现一套布局，但使用起来就稍微复杂一些。

   recyclerView.setLayoutManager(new GridLayoutManager(this, 2));
   list = new ArrayList<>();
   adapter = new PersonAdapter(this, list, recyclerView, new IsCanSetAdapterListener() {
       @Override
       public void isCanSet() {
           recyclerView.setAdapter(adapter);
       }
   });

   new Handler().postDelayed(new Runnable() {
       @Override
       public void run() {
           for (int i = 0; i < 100; i++) {
               list.add("str" + i);
           }
           adapter.addMoreDataAndSkeletonFinish(list);
       }
   }, 5000);
   //adapter的实现
   public class PersonAdapter extends AdapterSkeleton<String, SimpleRcvViewHolder> {

    public PersonAdapter(final Context context, final List<String> items, final RecyclerView recyclerView, final IsCanSetAdapterListener IsCanSetAdapterListener) {
        this.context = context;
        this.items = items;
        this.isCanSetAdapterListener = IsCanSetAdapterListener;
        measureHeightRecyclerViewAndItem(recyclerView, R.layout.item_person);// Set height

    }

    @Override
    public SimpleRcvViewHolder onCreateViewHolder(@NonNull ViewGroup parent, int viewType) {
        return new SimpleRcvViewHolder(LayoutInflater.from(parent.getContext()).inflate(R.layout.item_person, parent, false));
    }

    @Override
    public void onBindViewHolder(@NonNull SimpleRcvViewHolder holder, int position) {
        SkeletonGroup skeletonGroup = holder.getView(R.id.skeleton_group);
        if (skeletonConfig.isSkeletonIsOn()) {
            //need show s for 2 cards
            skeletonGroup.setAutoPlay(true);
            return;
        } else {
            skeletonGroup.setShowSkeleton(false);
            skeletonGroup.finishAnimation();
        }
    }

    @Override
    public int getItemCount() {
        return 50;
    }

}

 在使用Skeleton Android时需要我们自定义的Adapter去继承AdapterSkeleton，也需要在构造方法里进行高度的测量。所以这样就会限制比较大。再来看布局文件的实现。

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:background="@drawable/bg_grid_item">
    <io.rmiri.skeleton.SkeletonGroup
        android:id="@+id/skeleton_group"
        android:layout_width="match_parent"
        android:layout_height="wrap_content">
        <LinearLayout
            ...>
            <io.rmiri.skeleton.SkeletonView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">
                <ImageView
                    ... />
            </io.rmiri.skeleton.SkeletonView>

            <io.rmiri.skeleton.SkeletonView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">

                <TextView
                    ... />
            </io.rmiri.skeleton.SkeletonView>

            <io.rmiri.skeleton.SkeletonView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">
                <TextView
                    ... />
            </io.rmiri.skeleton.SkeletonView>

            <io.rmiri.skeleton.SkeletonView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content">
                <TextView
                    ... />
            </io.rmiri.skeleton.SkeletonView>
        </LinearLayout>
    </io.rmiri.skeleton.SkeletonGroup>
</LinearLayout>

 很明显增加了额外的布局层级。下面再来看通过Skeleton Android在View上实现骨架屏。

   skeletonGroup = (SkeletonGroup) findViewById(R.id.skeletonGroup);
   textTv = (TextView) findViewById(R.id.textTv);
   skeletonGroup.setSkeletonListener(new SkeletonGroup.SkeletonListener() {
       @Override
       public void onStartAnimation() {

       }

       @Override
       public void onFinishAnimation() {//显示加载数据
           textTv.setText("The Android O release ultimately became Android 8.0 Oreo, as predicted by pretty much everyone the first time they thought of a sweet");
      }
   });

   new Handler().postDelayed(new Runnable() {
       @Override
       public void run() {
           skeletonGroup.finishAnimation();
       }
   }, 5000);

 比在RecycleView上实现骨架屏简单多了，当然，布局文件里也需要将控件进行一层包裹。

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:Skeleton="http://schemas.android.com/apk/res-auto"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true"
    android:orientation="vertical">
    <TextView
        ... />
    <io.rmiri.skeleton.SkeletonGroup
        android:id="@+id/skeletonGroup"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        Skeleton:SK_BackgroundViewsColor="#EEEEEE"
        Skeleton:SK_animationAutoStart="true"
        Skeleton:SK_animationDirection="LTR"
        Skeleton:SK_animationDuration="1000"
        Skeleton:SK_animationFinishType="none"
        Skeleton:SK_animationNormalType="alpha"
        Skeleton:SK_backgroundMainColor="@android:color/transparent"
        Skeleton:SK_highLightColor="#DEDEDE">
        <LinearLayout
            ...>
            <!--Rect-->
            <LinearLayout
                ...>
                <TextView
                    .... />
                <io.rmiri.skeleton.SkeletonView
                    android:layout_width="match_parent"
                    android:layout_height="wrap_content"
                    Skeleton:SK_shapeType="rect">

                    <TextView
                        ... />

                </io.rmiri.skeleton.SkeletonView>
            </LinearLayout>
            <!--Oval-->
            <LinearLayout
                ...>
                <TextView
                    ... />
                <io.rmiri.skeleton.SkeletonView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    Skeleton:SK_shapeType="oval">

                    <android.support.v7.widget.AppCompatImageButton
                        ... />

                </io.rmiri.skeleton.SkeletonView>
            </LinearLayout>
            <!--Text-->
            <LinearLayout
                ...>
                <TextView
                    ... />

                <io.rmiri.skeleton.SkeletonView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    Skeleton:SK_shapeType="text"
                    Skeleton:SK_textLineHeight="16dp"
                    Skeleton:SK_textLineLastWidth="threeQuarters"
                    Skeleton:SK_textLineNumber="5"
                    Skeleton:SK_textLineSpaceVertical="4dp">

                    <TextView
                        ... />

                </io.rmiri.skeleton.SkeletonView>
            </LinearLayout>
        </LinearLayout>
    </io.rmiri.skeleton.SkeletonGroup>
</LinearLayout>

 实现效果如下。

在这里插入图片描述
 上面介绍了Skeleton Android的使用，它的原理基本上就是通过SkeletonGroup及SkeletonView这两个控件来进行骨架的绘制。SkeletonGroup及SkeletonView都是继承自RelativeLayout的自定义控件，SkeletonView起一个标识的作用，在SkeletonGroup中会将SkeletonView绘制成相应的长方形、圆形等骨架。

总结

 前面介绍了骨架屏在Android上的应用。它们的区别主要是需不需要自己来实现骨架屏布局。但是从使用上来说Skeleton要比Skeleton Android方便很多，扩展性也更好一点。当然我们也可以根据这两种方案的思想来自己实现骨架屏。
