从输入网址到页面呈现

注:以下内容是笔者作为读书笔记的总结，理解和表述肯定过于简单或错误的地方，读者觉得不对的地方，希望指出，会及时纠正。谢谢！！！

应用层

• 输入网址后，浏览器会会将域名发给DNSDomain Name System:域名系统服务器，获得对应的ip地址。之后建立TCP连接后，发送请求。

传输层

• TCP层发送每个报文的时候，都需要加上自己的地址(源地址)和它想要去的地址(目标地址),将这两个信息放到IP包首部，交给IP层进行传输。注：TCP发送报文的时候，都需要对方回复一个ACK(acknowledgement)，来保证报文可靠的到达了对方。如果没有回应，TCP这一层则会进行重新传输，直到可以到达。

网络层

• IP层需要查看目标地址和自己的是否在同一个局域网，如果是，就发送ARP协议【Address Resolution Protocol:解析地址的协议，根据通信方的ip地址可以反查出对应的MAC地址】来请求这个目标地址对应的MAC地址【Media Access Control Address】:指网卡所属的固定地址，然后将源MAC地址和目标MAC放入MAC头，发送出去。如果不是一个局域网，就需要发送到网关，这时还需ARP协议，来获取网关的MAC地址，然后将源MAC和网关MAC放入MAC头，发送出去。

链路层

• 网关收到包发现MAC地址符合，取出目标IP地址，根据路由协议找到在下一跳的路由器，获取下一跳的路由器的MAC地址,将包发给下一跳路由器。这样经过路由器一跳一跳终于到达目标的局域网。最后一跳的路由能够发现，目标地址就在自己的某个出口的局域网上，于是，在这个局域网上发送ARP，获得这个目标地址的MAC地址，将包发送出去。

• 目标机器发现MAC地址符合，就将包收下，发现IP地址符合，根据IP中协议项，知道自己上一层是TCP协议，于是解析TCP的首部，里边有序列号，需要看看这个序列包是不是我要的，如果是就放入缓存中然后返回一个ACK，如果不是，则丢弃。

• TCP头里还有一个端口号，HTTP的服务器正在监听这个端口号，于是目标机器自然知道是HTTP服务器这个进程想要这个包，于是将包发送给HTTP服务器，HTTP服务器进程看到后，将网页发给客户端。

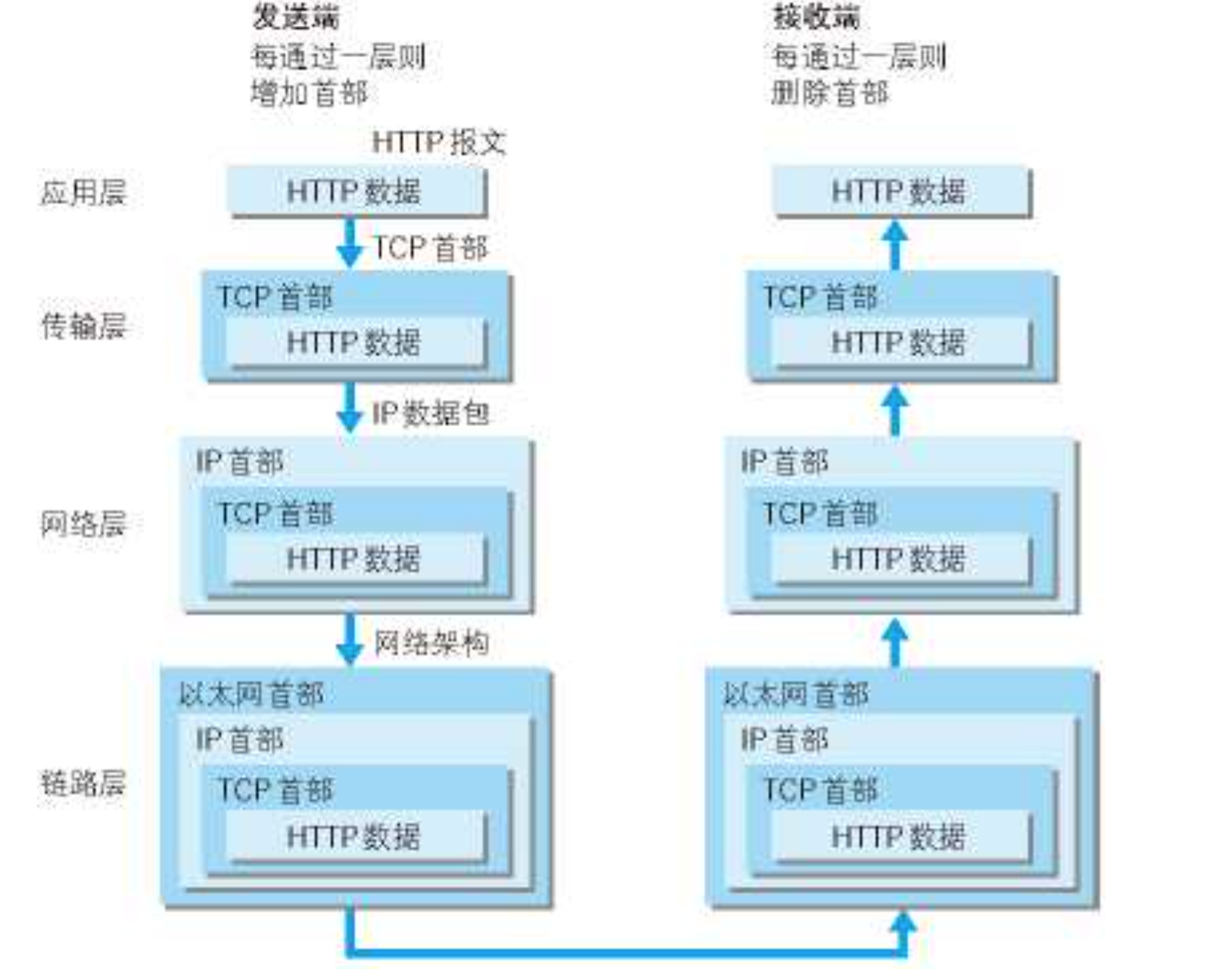

以上是笔者的理解，后续会根据自己的理解，进一步完善该文章。下边的图摘自书中的插图，比较清晰直观。

图片来源《图解HTTP》侵删

参考致谢:《图解HTTP》《网络是怎样连接的》
