前言

border边框属性可以说是我们在网页布局中最常用不过的一个属性之一。border它不只是边框,它还有很多非常有用的“黑魔法”哈,让我们一起来学习一下。

border绘制几何形状的原理

我们先来看一个简单的小例子:

在页面上写一个div

<div class="border-test"><div>

给这个div加上以下样式

.border-test {
  width: 200px;
  height: 200px;
  background-color: #000;
  border-top: 50px solid red;
  border-right: 50px solid yellow;
  border-bottom: 50px solid blue;
  border-left: 50px solid green;
}

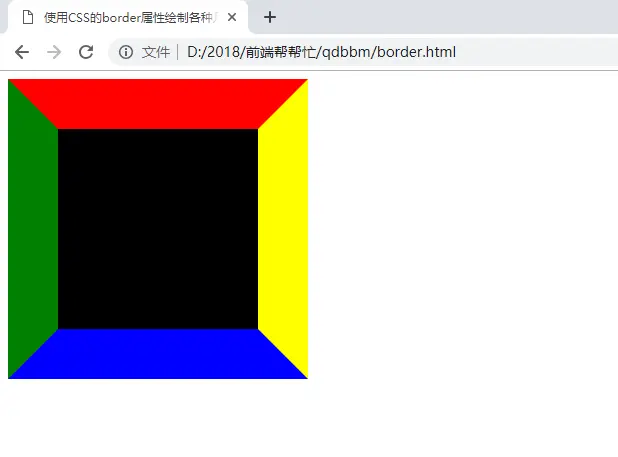

在浏览器预览可以看到下面的效果

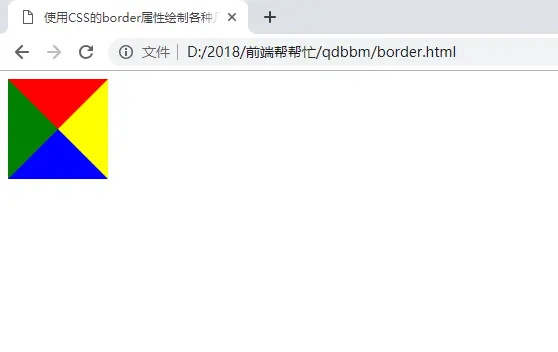

接下来,我们把这个div的宽度跟高度都设为0,看看是什么效果

是不是剩下4个不同颜色不同方向的三角形了,继续往下看,一起来见证下border的黑魔法。

border能绘制什么几何形状?

  • 三角形
  • 梯形
  • 平行四边形
  • 五边形
  • 六边形
  • 八边形
  • 五角星
  • 六角星
  • ...

三角形

向上的三角形

要得到向上的三角形,是不是只要设置上边框的宽度为0,设置上边框左边框右边框的边框颜色设为transparent透明,保留下边框的边框颜色就可以了,看代码:

<div class="triangle triangle-up"></div>
// 公共
.triangle {
    width: 0;
    height: 0;
}

// 向上的三角形
.triangle-up {
    border-top: 0 solid transparent; // 这句这可以省略
    border-right: 50px solid transparent;
    border-bottom: 50px solid blue;
    border-left: 50px solid transparent;
}

还可以简写成,遵循上右下左顺序来设置

.triangle-up {
    border-width: 0 50px 50px;  // 边框大小
    border-style: solid;  // 边框样式
    border-color: transparent transparent blue;  // 边框颜色
}

下面代码都会用简写的形式。

向右的三角形

同理,设置右边框的宽度为0,设置上边框右边框下边框的边框颜色为透明,保留左边框的边框颜色就可以了

<div class="triangle triangle-right"></div>
.triangle-right {
    border-width: 50px 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent transparent green;
}

向下的三角形

同理,设置下边框的宽度为0,设置左边框右边框下边框的边框颜色为透明,保留上边框的边框颜色就可以了

<div class="triangle triangle-bottom"></div>
.triangle-bottom {
    border-width: 50px 50px 0;
    border-style: solid;
    border-color: red transparent transparent;
}

向左的三角形

同理,设置左边框的宽度为0,设置上边框下边框左边框的边框颜色为透明,保留右边框的边框颜色就可以了

<div class="triangle triangle-left"></div>
.triangle-left {
    border-width: 50px 50px 50px 0;
    border-style: solid;
    border-color: transparent yellow transparent transparent;
}

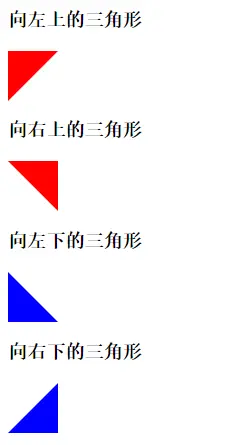

接下来再来看下如何实现下面的三角形呢?

其实不难发现,向左上的三角形刚好是向下的三角形的右半部分,所以要得到这个图形,是不是只要把向下的三角形左半部分的边框设为0就可以了,看代码:

<div class="triangle triangle-top-left"></div>
.triangle-top-left {
    border-width: 50px 50px 0 0;
    border-style: solid;
    border-color: red transparent transparent;
}

同理,可得到其他三个不同方向三角形,代码如下:

.triangle-top-right {
    border-width: 50px 0 0 50px;
    border-style: solid;
    border-color: red transparent transparent;
}

.triangle-bottom-left {
    border-width: 0 50px 50px 0;
    border-style: solid;
    border-color: transparent transparent blue;
}

.triangle-bottom-right {
    border-width: 0 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent blue;
}

##梯形

借助上面的实现三角形的方法,我们可以很容易的实现梯形,比如下面这个:

向上的梯形:

其实只要把上面向上的三角形的代码加上宽度就能实现了

.trapezoid {
  width: 60px;
  border-bottom: 60px solid red;
  border-left: 60px solid transparent;
  border-right: 60px solid transparent;
}

同理,可以得到向下的梯形

.trapezoid-bottom {
    width: 50px;
    border-top: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
}

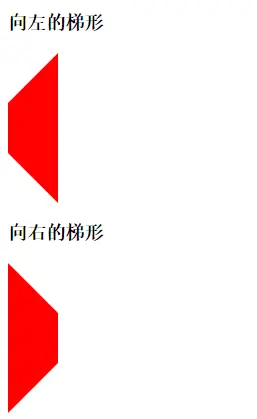

如果要得到向左和向右的梯形,需要把width设为0,然后设置相应的高度值。

.trapezoid-left {
    width: 0;
    height: 50px;
    border-width: 50px 50px 50px 0;
    border-style: solid;
    border-color: transparent red transparent transparent;
}

.trapezoid-right {
    width: 0;
    height: 50px;
    border-width: 50px 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent transparent red;
}

平行四边形

只要一个向上的三角形向下的三角形结合起来就能实现,需要配合一个伪元素。

.parallelogram {
    position: relative;
    width: 0;
    height: 0;
    border-width: 0 50px 50px;
    border-style: solid;
    border-color: transparent transparent red;
}

.parallelogram:after {
    position: absolute;
    top: 0;
    left: 0;
    border-width: 50px 50px 0;
    border-style: solid;
    border-color: red transparent transparent;
    content: "";
}

五边形

梯形加上一个三角形,很容易就能组合成一个五边形,也需要配合一个伪元素来实现。

.pentagon {
    position: relative;
    width: 50px;
    border-bottom: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
}

.pentagon:after {
    position: absolute;
    top: 50px;
    left: -50px;
    width: 0;
    height: 0;
    border-width: 75px 75px 0;
    border-style: solid;
    border-color: red transparent transparent;
    content: "";
}

六边形

如果两个相反方向且底边同样大小的梯形,叠加在一起,是不是就能得到一个六边形呢?同样需要配合一个伪元素来实现。

.hexagon {
    position: relative;
    width: 50px;
    border-bottom: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
}

.hexagon:after {
    position: absolute;
    top: 50px;
    left: -50px;
    width: 50px;
    border-top: 50px solid red;
    border-left: 50px solid transparent;
    border-right: 50px solid transparent;
    content: "";
}

实战应用

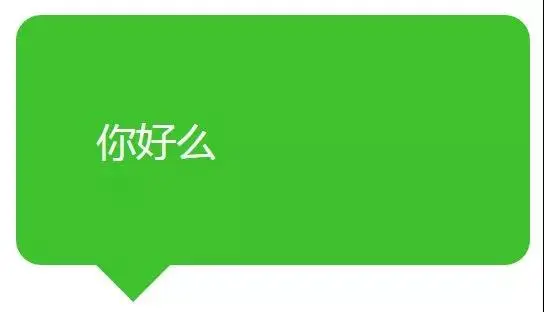

聊天气泡

是不是用到了向下的三角形结合一个圆角矩形来实现。

下拉菜单

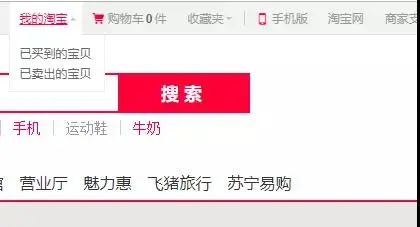

我们打开淘宝天猫,来看下它顶部的下拉菜单,是不是也用到向上的三角形向下的三角形。

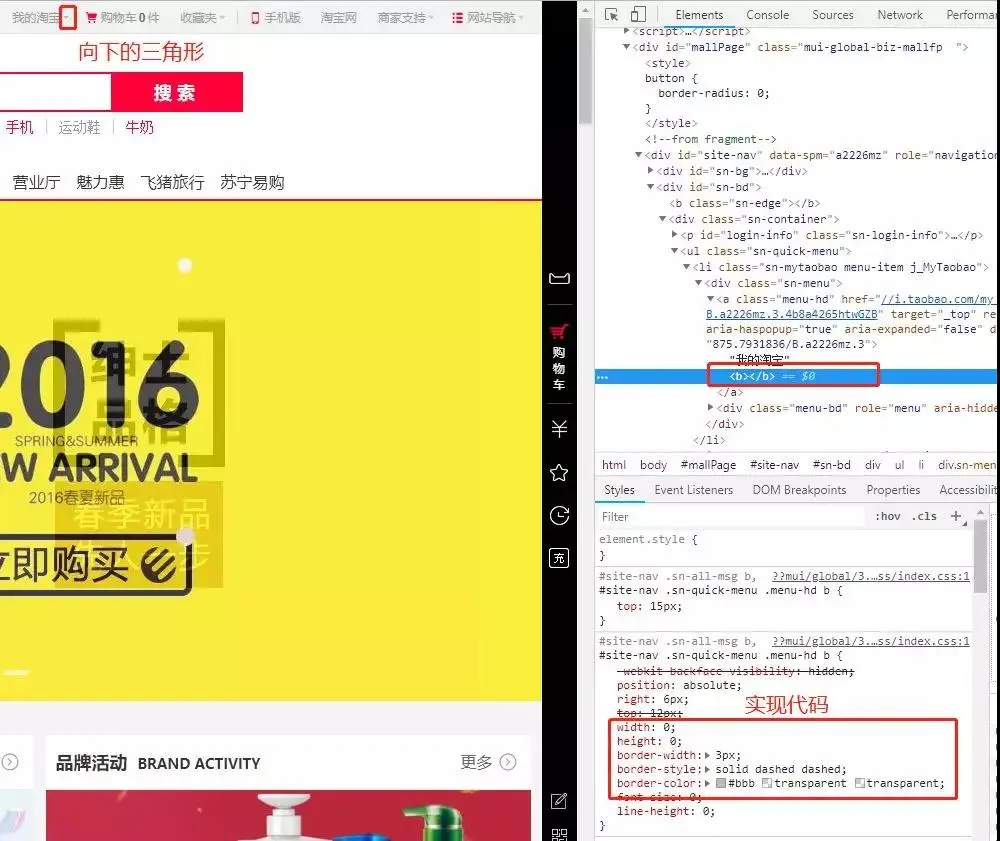

我们来看下它的实现代码:

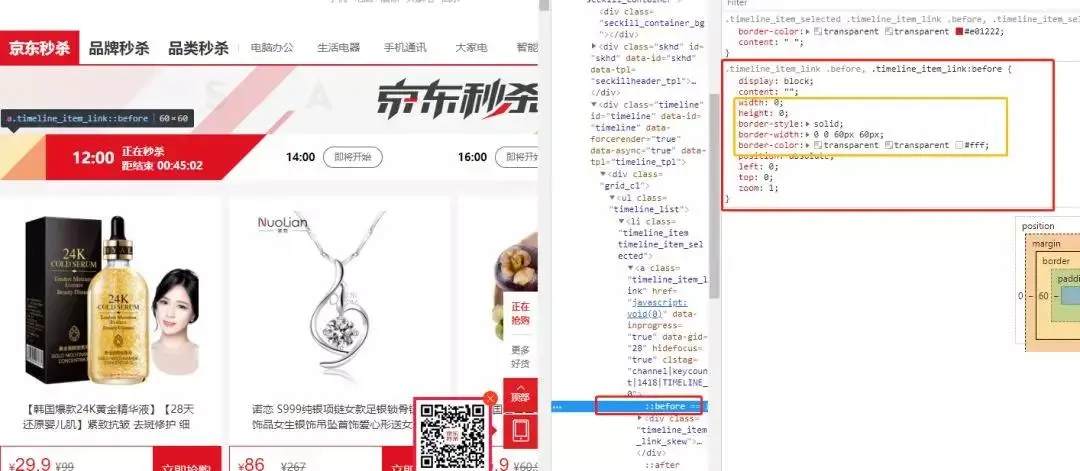

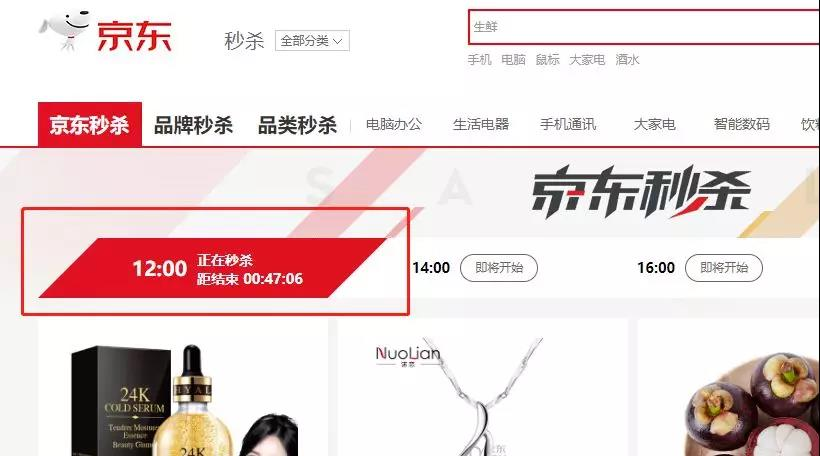

再来看一个,我们打开京东秒杀

是不是就用到了我们上面分析的平行四边形来实现的,我们同样来看下它的实现代码:

就是通过一个矩形,然后配合两个伪元素的三角形结合起来实现的。

具体使用场景还有很多,大家可以根据自己平时项目开发中的实际需求来发挥想象。

能用CSS样式搞定的效果就不要使用图片哈,不仅有利于后期的维护,也能减少网页的请求,提高页面的加载速度。

总结

其实通过各种组合,还可以实现很多不同的形状,这里就不一一列举了。比如还可以实现八边形五角星六角星八角星十二角星等等,border就是这么强大。
