Protobuf

Protobuf介绍

Protocol Buffers 是一种轻便高效的结构化数据存储格式，可以用于结构化数据串行化，或者说序列化。它很适合做数据存储或 RPC 数据交换格式。可用于通讯协议、数据存储等领域的语言无关、平台无关、可扩展的序列化结构数据格式，被广泛应用在网络传输

Protobuf编码原理

Message Buffer

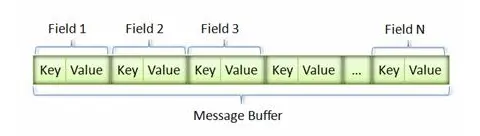

Message Buffer是指protobuf序列化后的二进制文件格式如下：

如图所示，消息经过序列化后会成为一个二进制数据流，该流中的数据为一系列的 Key-Value。protobuf采用Varint编码、ZigZag编码技术，使得这种Key-Pair 结构无需使用分隔符来分割不同的 Field。对于可选的 Field，如果消息中不存在该 field，那么在最终的 Message Buffer 中就没有该 field，这些特性都有助于节约消息本身的大小，protobuf利用巧妙的编码技术，压缩传输的字节数，可大大的提升网络传输效率

Varint编码
- 原理介绍
  varint是一种对数字进行编码的方案，编码后的数据是不定长的，值越小的数字使用越小的字节数，编码后的一般占在1~5个字节。最高位表示是否继续，继续是1，代表后面7位仍然表示数字，否则为0，后面7位用原码补齐，小字节序
- 小试牛刀
  400对应的二进制为00000001 10010000（原码）
1. 每个字节保留后7位，去掉最高位，有效编码向前移动，生成编码如：0000011 0010000
2. 因为protobuf使用的是小字节序，所以要把低位字节写到高字节，最后一个字节高位补0，其余各字节高位补1，生成编码如：10010000 0000011
- Varint编码缺点计算机在表示负数的时候，最高位是1，导致使用varint编码的时候，会当作很大的整数处理，从而导致浪费资源，为了解决该问题，protobuf编码引入zigzag编码
ZigZag编码
- 原理介绍

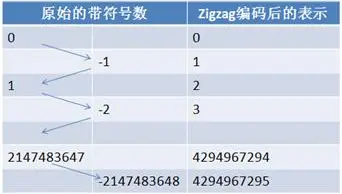

  Zigzag 编码用无符号数来表示有符号数字，正数和负数交错，如图所示:

  使用 zigzag 编码，绝对值小的数字，无论正负都可以采用较少的 byte 来表示，充分利用了 Varint 这种技术。在实际使用过程中，先用zigzag编码后，再对编码后的数据进行varint编码，可以节省很大的空间
字符串类型
字符串等则采用类似数据库中的 varchar 的表示方法，即用一个 varint 表示长度，然后将其余部分紧跟在这个长度部分之后即可
key的计算方式

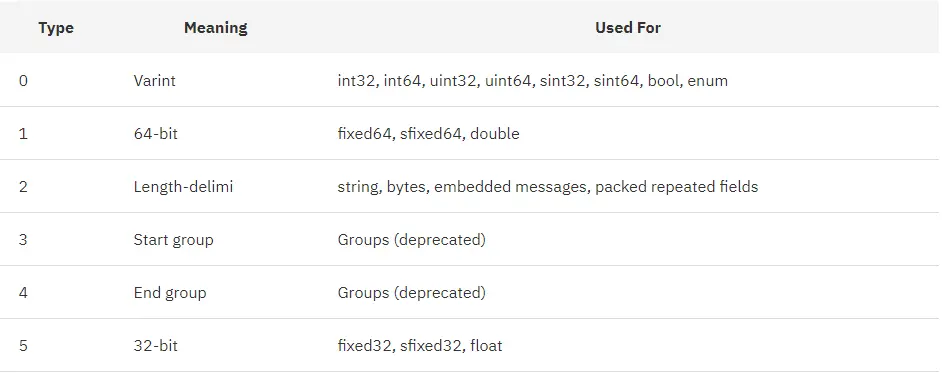

- wireType
- 源码展示
```
/** Makes a tag value given a field number and wire type. */
static int makeTag(final int fieldNumber, final int wireType) {
    return (fieldNumber << TAG_TYPE_BITS) | wireType;
}
```
TAG_TYPE_BITS取值为3，也就是低位为wire_type，高位为field_number，举例说明：age声明为int32，age的field_number=1，所以wire_type =0,所以key=（1<<3 | 0 ）=0x08

protobuf序列化

protobuf文件

        syntax ="proto3";
        package com.simple;
        option java_package="com.simple";
        option java_outer_classname="Person";
        message Person{
            int32 age= 1;
        }

序列化

Person.Builder builder = Person.newBuilder();
builder.setAge(18);
Person person =builder.build();
byte[] byteArray = person.toByteArray();
FileOutputStream outstream = new FileOutputStream(new File("Person.txt"));
outstream.write(byteArray);
outstream.close();

打开Person.txt，使用十六进制查看：08 12

grpc应用

概要

protobuf提供了maven插件，可以利用插件生成对应的文件，如Java，可以生成对应的Java类，具体使用方法，这里不再累赘介绍

protobuf文件

    syntax = "proto3";
    option java_multiple_files = true;
    option java_package = "io.grpc.examples.helloworld";
    option java_outer_classname = "HelloWorldProto";
    option objc_class_prefix = "HLW";

    package helloworld;

    // The greeting service definition.
    service Greeter {
    // Sends a greeting
    rpc SayHello (HelloRequest) returns (HelloReply) {}
    }

    // The request message containing the user's name.
    message HelloRequest {
    string name = 1;
    }

    // The response message containing the greetings
    message HelloReply {
    string message = 1;
    }

maven依赖

     <dependency>
        <groupId>io.grpc</groupId>
        <artifactId>grpc-netty-shaded</artifactId>
        <version>${grpc.version}</version>
    </dependency>
    <dependency>
        <groupId>io.grpc</groupId>
        <artifactId>grpc-protobuf</artifactId>
        <version>${grpc.version}</version>
    </dependency>
    <dependency>
        <groupId>io.grpc</groupId>
        <artifactId>grpc-stub</artifactId>
        <version>${grpc.version}</version>
    </dependency>
    <dependency>
        <groupId>com.google.protobuf</groupId>
        <artifactId>protobuf-java</artifactId>
        <version>3.5.0</version>
    </dependency>

maven配置protobuf插件

    <!-- protobuf 编译组件 -->
    <plugin>
            <groupId>org.xolstice.maven.plugins</groupId>
            <artifactId>protobuf-maven-plugin</artifactId>
            <version>0.5.1</version>
            <extensions>true</extensions>
            <configuration>
                <pluginId>grpc-java</pluginId>
                <protocArtifact>com.google.protobuf:protoc:3.5.0:exe:${os.detected.classifier}</protocArtifact>
                <pluginArtifact>io.grpc:protoc-gen-grpc-java:1.16.1:exe:${os.detected.classifier}</pluginArtifact>
                <protoSourceRoot>${project.basedir}/src/main/resources/proto</protoSourceRoot>
            </configuration>
            <executions>
                <execution>
                    <goals>
                        <goal>compile</goal>
                        <goal>compile-custom</goal>
                    </goals>
                </execution>
            </executions>
     </plugin>
